Złącze ATX to kluczowy element zasilania każdego komputera, łączący zasilacz z płytą główną. Jeśli interesujesz się budową PC lub planujesz samodzielny montaż, zrozumienie funkcji i właściwości tego złącza jest niezbędne. W tym artykule przyjrzymy się bliżej standardowi ATX, omówimy jego rolę w dostarczaniu energii do podzespołów, oraz przedstawimy praktyczne wskazówki dotyczące prawidłowego podłączania i rozwiązywania potencjalnych problemów. Niezależnie od tego, czy jesteś początkującym entuzjastą, czy doświadczonym użytkownikiem, ta wiedza pomoże Ci zapewnić stabilne i efektywne zasilanie Twojego komputera.

Kluczowe wnioski:
  • Złącze ATX zapewnia zasilanie dla wszystkich głównych komponentów komputera, w tym procesora i płyty głównej.
  • Istnieją różne standardy złącza ATX, takie jak 20-pinowe, 24-pinowe i dodatkowe złącza 4 lub 8-pinowe dla CPU.
  • Prawidłowe podłączenie złącza ATX jest kluczowe dla stabilności systemu i bezpieczeństwa podzespołów.
  • Problemy ze złączem ATX mogą prowadzić do niestabilności pracy komputera lub całkowitego braku zasilania.
  • Wybór odpowiedniego zasilacza z kompatybilnym złączem ATX wpływa na wydajność energetyczną całego systemu.

Podstawowe informacje o złączu ATX w zasilaczach komputerowych

Złącze ATX to kluczowy element w systemie zasilania komputera. Stanowi ono główne połączenie między zasilaczem a płytą główną, dostarczając niezbędną energię do wszystkich podzespołów. Warto wiedzieć, że standard ATX (Advanced Technology eXtended) został wprowadzony przez firmę Intel w 1995 roku i od tego czasu stał się powszechnie stosowanym rozwiązaniem w komputerach stacjonarnych.

Główną funkcją złącza ATX jest zapewnienie stabilnego i odpowiedniego napięcia dla różnych komponentów komputera. Dostarcza ono kilka rodzajów napięć, w tym +3.3V, +5V, +12V, -12V oraz +5VSB (standby). Każde z tych napięć ma swoje specyficzne zastosowanie, na przykład +12V jest wykorzystywane głównie przez procesor i kartę graficzną, podczas gdy +5V zasila między innymi dyski twarde.

Warto zauważyć, że zasilanie ATX umożliwia również zdalne włączanie i wyłączanie komputera. Dzięki temu możesz uruchomić swój PC za pomocą przycisku na obudowie, klawiatury lub nawet poprzez sieć. Ta funkcja jest możliwa dzięki linii +5VSB, która dostarcza niewielką ilość prądu nawet gdy komputer jest wyłączony.

Standardowe złącze płyty głównej ATX składa się z 20 lub 24 pinów, w zależności od wersji. Nowsze płyty główne często wymagają dodatkowego 4 lub 8-pinowego złącza do zasilania procesora. To dodatkowe złącze jest szczególnie istotne w przypadku energochłonnych procesorów i systemów przeznaczonych do overclockingu.

Zrozumienie podstaw działania złącza ATX jest kluczowe dla każdego, kto interesuje się budową lub naprawą komputerów. Pomoże to nie tylko w doborze odpowiedniego zasilacza, ale również w diagnostyce potencjalnych problemów z zasilaniem, które mogą wpływać na stabilność i wydajność całego systemu.

Rodzaje i standardy złącza ATX stosowane w nowoczesnych PC

W świecie nowoczesnych komputerów PC możemy spotkać się z różnymi rodzajami i standardami złącza ATX. Najczęściej spotykane są złącza 20-pinowe i 24-pinowe. Złącze 20-pinowe to starszy standard, który był powszechnie stosowany w komputerach produkowanych do początku lat 2000. Natomiast 24-pinowe złącze płyty głównej to nowszy standard, który zapewnia dodatkowe linie zasilania, co jest szczególnie istotne w przypadku energochłonnych konfiguracji.

Warto wiedzieć, że większość nowoczesnych zasilaczy ATX posiada złącze 20+4 pinowe. Oznacza to, że można je wykorzystać zarówno w starszych płytach głównych z 20-pinowym gniazdem, jak i w nowszych modelach wymagających 24 pinów. To rozwiązanie zapewnia wsteczną kompatybilność i elastyczność przy wyborze zasilacza.

Oprócz głównego złącza ATX, w nowoczesnych komputerach często spotyka się dodatkowe złącza zasilania. Najważniejszym z nich jest złącze zasilania procesora, które może mieć 4 lub 8 pinów. To złącze ATX dostarcza dodatkową moc do zasilania CPU, co jest szczególnie ważne w przypadku wydajnych procesorów i systemów przeznaczonych do overclockingu.

W niektórych wysokowydajnych systemach możemy spotkać się z jeszcze bardziej rozbudowanymi standardami zasilania ATX. Na przykład, niektóre płyty główne dla entuzjastów mogą wymagać dodatkowego 8-pinowego złącza EPS12V lub nawet dwóch takich złączy. Te dodatkowe linie zasilania są niezbędne do stabilnego działania wielordzeniowych procesorów o wysokim poborze mocy.

Warto również wspomnieć o standardzie ATX12V, który wprowadził dodatkowe 4-pinowe złącze do zasilania procesora. Ten standard ewoluował do wersji 2.x, która wymaga 8-pinowego złącza CPU. Znajomość tych standardów pomoże Ci w doborze odpowiedniego zasilacza do Twojego systemu i uniknięciu potencjalnych problemów z kompatybilnością.

  • Złącze 20-pinowe: starszy standard, nadal spotykany w niektórych systemach
  • Złącze 24-pinowe: obecnie najpopularniejszy standard w nowoczesnych PC
  • Złącze 20+4 pinowe: uniwersalne rozwiązanie zapewniające kompatybilność
  • Dodatkowe złącza 4 lub 8-pinowe: do zasilania procesora
  • Standard ATX12V: wprowadził dodatkowe złącze do zasilania CPU

Czytaj więcej: Jak wydrukować SMS z telefonu? Prosty i szybki poradnik dla każdego

Funkcje i piny złącza ATX kluczowe dla stabilnego zasilania

Zrozumienie funkcji poszczególnych pinów złącza ATX jest kluczowe dla zapewnienia stabilnego zasilania komputera. Każdy pin w złączu ATX ma swoją określoną rolę i dostarcza specyficzne napięcie lub sygnał. Podstawowe napięcia dostarczane przez złącze płyty głównej to +3.3V, +5V i +12V, które są wykorzystywane przez różne komponenty komputera.

Pin Power_OK (Power Good) pełni szczególnie ważną funkcję w zasilaniu ATX. Sygnalizuje on płycie głównej, że wszystkie napięcia zasilacza są stabilne i w odpowiednim zakresie. Dopiero po otrzymaniu tego sygnału, płyta główna inicjuje proces bootowania. To zabezpieczenie chroni komponenty przed uszkodzeniem spowodowanym niestabilnym zasilaniem.

Kolejnym istotnym elementem jest pin PS_ON# (Power Supply On). Umożliwia on zdalne włączanie i wyłączanie zasilacza poprzez płytę główną. Dzięki temu możesz uruchomić komputer za pomocą przycisku na obudowie, klawiatury czy nawet poprzez sieć. Ta funkcja jest możliwa dzięki linii +5VSB (Standby), która dostarcza niewielką ilość prądu nawet gdy komputer jest wyłączony.

Warto zwrócić uwagę na piny odpowiedzialne za dostarczanie napięcia +12V. W nowoczesnych systemach to właśnie to napięcie jest najważniejsze, gdyż zasila ono najbardziej energochłonne komponenty, takie jak procesor i karta graficzna. W 24-pinowym złączu ATX znajdziemy więcej linii +12V niż w starszym 20-pinowym standardzie, co pozwala na dostarczenie większej mocy.

Nie można zapomnieć o pinach uziemienia (Ground). Są one równie ważne jak piny dostarczające napięcie, ponieważ zapewniają prawidłowy przepływ prądu i chronią komponenty przed uszkodzeniem. Właściwe uziemienie jest kluczowe dla stabilności całego systemu i bezpieczeństwa użytkownika.

Jak prawidłowo podłączyć złącze ATX do płyty głównej?

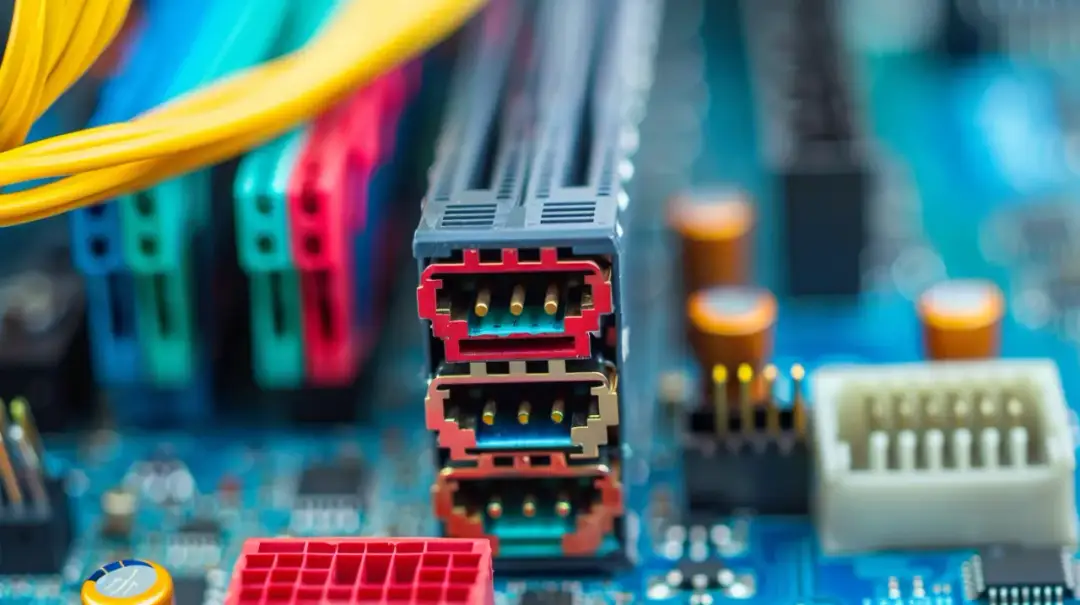

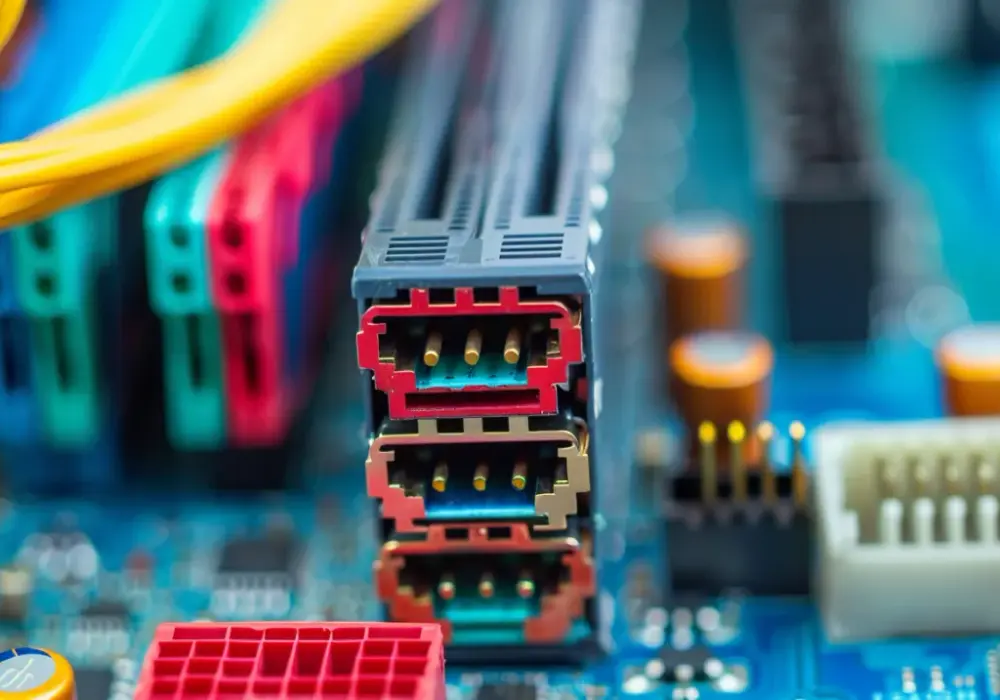

Zdjęcie Co warto wiedzieć o złączu ATX? Wskazówki dotyczące zasilania komputera.

Prawidłowe podłączenie złącza ATX do płyty głównej jest kluczowe dla bezpiecznego i stabilnego działania komputera. Pierwszym krokiem jest upewnienie się, że masz odpowiedni typ złącza pasujący do Twojej płyty głównej. Większość nowoczesnych płyt wymaga 24-pinowego złącza, ale niektóre starsze modele mogą nadal korzystać z 20-pinowego standardu.

Przed podłączeniem złącza płyty głównej, upewnij się, że zasilacz jest odłączony od prądu. To podstawowa zasada bezpieczeństwa, która chroni zarówno Ciebie, jak i komponenty komputera. Następnie zlokalizuj gniazdo ATX na płycie głównej - zazwyczaj znajduje się ono blisko krawędzi płyty, często w pobliżu procesora.

Zwróć uwagę na orientację złącza. Złącze ATX jest zaprojektowane tak, aby pasowało tylko w jednym kierunku. Posiada ono specjalny zaczep, który powinien dopasować się do odpowiadającego mu wycięcia w gnieździe na płycie głównej. Nie próbuj na siłę wciskać złącza, jeśli nie pasuje - może to prowadzić do uszkodzenia pinów lub gniazda.

Po upewnieniu się, że złącze jest prawidłowo zorientowane, delikatnie wciśnij je do gniazda. Powinieneś usłyszeć charakterystyczne kliknięcie, gdy zaczep zaskoczy na swoje miejsce. Jeśli Twój zasilacz ma złącze 20+4 pinowe, a płyta główna wymaga 24 pinów, upewnij się, że dodatkowa 4-pinowa część jest również podłączona.

Pamiętaj również o podłączeniu dodatkowego złącza zasilania procesora, jeśli Twoja płyta główna go wymaga. Może to być 4-pinowe lub 8-pinowe złącze, zazwyczaj umieszczone w pobliżu gniazda procesora. Prawidłowe podłączenie tego złącza jest kluczowe dla stabilnego zasilania ATX, szczególnie w przypadku wydajnych procesorów.

Diagnozowanie problemów z zasilaniem związanych ze złączem ATX

Problemy z zasilaniem ATX mogą objawiać się na różne sposoby i często są trudne do zdiagnozowania. Jednym z najczęstszych symptomów jest sytuacja, gdy komputer w ogóle się nie włącza lub wyłącza się zaraz po uruchomieniu. W takim przypadku warto sprawdzić, czy złącze ATX jest prawidłowo i stabilnie podłączone do płyty głównej.

Innym częstym problemem są niespodziewane restarty lub zawieszenia systemu. Mogą one być spowodowane niestabilnym napięciem dostarczanym przez złącze płyty głównej. W takiej sytuacji warto sprawdzić, czy zasilacz dostarcza odpowiednie napięcia na wszystkich liniach. Możesz to zrobić za pomocą multimetru lub specjalnego testera do zasilaczy komputerowych.

Jeśli zauważysz, że niektóre komponenty, takie jak dyski twarde lub napędy optyczne, nie działają prawidłowo, może to wskazywać na problemy z liniami +5V lub +12V w złączu ATX. Warto wtedy sprawdzić, czy wszystkie dodatkowe złącza zasilania są prawidłowo podłączone, a kable nie są uszkodzone.

W przypadku problemów z wydajnością procesora lub karty graficznej, szczególnie pod obciążeniem, warto zwrócić uwagę na dodatkowe złącza zasilania CPU i PCIe. Upewnij się, że są one prawidłowo podłączone i że Twój zasilacz ma wystarczającą moc, aby obsłużyć wszystkie komponenty.

Pamiętaj, że problemy z zasilaniem mogą również wynikać z uszkodzenia samego zasilacza, a nie tylko złącza ATX. Jeśli podejrzewasz, że zasilacz może być wadliwy, najlepszym rozwiązaniem jest przetestowanie systemu z innym, sprawdzonym zasilaczem. Bezpieczeństwo zawsze powinno być priorytetem przy diagnozowaniu problemów z zasilaniem.

  • Sprawdź, czy wszystkie złącza są prawidłowo i stabilnie podłączone
  • Użyj multimetru lub testera zasilacza do sprawdzenia napięć
  • Zwróć uwagę na dodatkowe złącza zasilania CPU i PCIe
  • Rozważ testowanie systemu z innym zasilaczem
  • Pamiętaj o bezpieczeństwie podczas diagnozowania problemów z zasilaniem

Złącze ATX a efektywność energetyczna komputera

Efektywność energetyczna komputera w dużej mierze zależy od jakości zasilania ATX. Nowoczesne zasilacze z wysokiej jakości złączem ATX są projektowane z myślą o maksymalizacji efektywności energetycznej. Warto zwrócić uwagę na certyfikaty sprawności, takie jak 80 PLUS, które gwarantują, że zasilacz osiąga określony poziom efektywności przy różnych obciążeniach.

Jednym z kluczowych aspektów efektywności energetycznej związanej ze złączem ATX jest zdolność zasilacza do dostarczania stabilnego napięcia przy zmiennym obciążeniu. Wysokiej jakości zasilacze potrafią utrzymać stabilne napięcie nawet przy nagłych skokach zapotrzebowania na moc, co przekłada się na lepszą wydajność i dłuższą żywotność komponentów.

Warto również zwrócić uwagę na funkcję Active PFC (Power Factor Correction) w nowoczesnych zasilaczach ATX. Ta technologia poprawia współczynnik mocy, co przekłada się na mniejsze straty energii i lepszą efektywność całego systemu. Zasilacze z Active PFC są bardziej przyjazne dla sieci elektrycznej i mogą przyczynić się do obniżenia rachunków za prąd.

Podsumowanie

Złącze ATX pełni kluczową rolę w zasilaniu komputera, łącząc zasilacz z płytą główną. Zapewnia stabilne napięcie dla wszystkich komponentów, umożliwiając ich prawidłowe funkcjonowanie. Zrozumienie różnych standardów i funkcji złącza płyty głównej jest niezbędne dla każdego entuzjasty komputerów.

Prawidłowe podłączenie i diagnozowanie problemów związanych ze zasilaniem ATX ma ogromny wpływ na wydajność i stabilność systemu. Wybór odpowiedniego zasilacza z wysokiej jakości złączem ATX może znacząco poprawić efektywność energetyczną komputera, przyczyniając się do oszczędności energii i dłuższej żywotności podzespołów.
