Podłączenie kabla do wtyczki z uziemieniem to kluczowy element zapewnienia bezpieczeństwa w instalacji elektrycznej. Prawidłowe wykonanie tego zadania chroni zarówno użytkownika, jak i urządzenia przed potencjalnymi zagrożeniami. Proces ten wymaga precyzji i znajomości podstawowych zasad elektryki.
Aby bezpiecznie podłączyć kabel do wtyczki, należy zacząć od odsłonięcia końcówek żył. To umożliwi ich prawidłowe umiejscowienie w wtyczce. Następnym krokiem jest podłączenie żył do odpowiednich bolców. Trzeba to zrobić zgodnie z instrukcjami i zasadami bezpieczeństwa. Właściwe wykonanie tych czynności gwarantuje efektywne i bezpieczne zasilanie urządzeń elektrycznych.
Kluczowe wnioski:- Uziemienie wtyczki jest niezbędne dla bezpieczeństwa
- Prawidłowe podłączenie chroni użytkownika i urządzenia
- Odsłonięcie końcówek żył to pierwszy krok
- Żyły muszą być podłączone do odpowiednich bolców
- Należy ściśle przestrzegać instrukcji i zasad bezpieczeństwa
- Poprawne wykonanie gwarantuje bezpieczne zasilanie
Niezbędne narzędzia do podłączenia kabli do wtyczki
Przed przystąpieniem do podłączenia kabla do wtyczki, warto przygotować odpowiednie narzędzia. Właściwy zestaw ułatwi pracę i zapewni bezpieczeństwo. Poniżej przedstawiamy listę niezbędnych narzędzi wraz z ich zastosowaniem.
| Narzędzie | Zastosowanie |
|---|---|
| Szczypce do ściągania izolacji | Odsłanianie końcówek kabli |
| Śrubokręt płaski i krzyżakowy | Odkręcanie i dokręcanie śrub we wtyczce |
| Miernik napięcia | Sprawdzanie obecności napięcia w przewodach |
| Multimetr | Testowanie ciągłości połączeń |
Wybór odpowiedniej wtyczki do Twojego urządzenia
Wybór właściwej wtyczki jest kluczowy dla bezpiecznego montażu wtyczki elektrycznej. Istnieją różne typy wtyczek, takie jak wtyczki z uziemieniem (trójbolcowe) i bez uziemienia (dwubolcowe). Wtyczki różnią się również kształtem i rozmiarem w zależności od kraju i standardu.
Wtyczki z uziemieniem stosuje się do urządzeń wymagających dodatkowego zabezpieczenia, np. pralek czy lodówek. Wtyczki dwubolcowe są odpowiednie dla mniejszych urządzeń, jak lampy czy ładowarki telefonów.
Kolory i funkcje żył w kablu elektrycznym
Prawidłowe rozpoznanie kolorów żył w kablu jest kluczowe dla bezpiecznej instalacji przewodów we wtyczce. Każdy kolor ma przypisaną konkretną funkcję. Standardowo stosuje się trzy główne kolory. Poniżej przedstawiamy ich znaczenie:
- Brązowy - przewód fazowy (L)
- Niebieski - przewód neutralny (N)
- Żółto-zielony - przewód ochronny (PE)
Znaczenie prawidłowego rozpoznania żył w kablu
Błędne podłączenie żył może prowadzić do poważnych konsekwencji. Nieprawidłowe łączenie kabli z wtyczką może spowodować zwarcie, uszkodzenie urządzenia, a nawet porażenie prądem. Dlatego tak ważne jest dokładne sprawdzenie kolorów i funkcji każdej żyły przed montażem.
Czytaj więcej: Etui na telefony Motorola - Które etui najlepiej chroni model Moto G8?
Krok 1: Bezpieczne odsłonięcie końcówek kabla
Odsłanianie końcówek kabla to pierwszy krok w procesie podłączenia kabla do gniazdka. Technika polega na delikatnym usunięciu izolacji zewnętrznej, a następnie odsłonięciu końcówek poszczególnych żył. Należy uważać, aby nie uszkodzić przewodów wewnętrznych.
Do tego zadania najlepiej użyć specjalnych szczypiec do ściągania izolacji. Alternatywnie można wykorzystać nóż do kabli, ale wymaga to większej ostrożności i precyzji.
Krok 2: Przygotowanie wtyczki do montażu
Przed rozpoczęciem okablowania wtyczki zasilającej, należy ją odpowiednio przygotować. Oto lista czynności, które należy wykonać:
- Odkręcenie śrub mocujących obudowę wtyczki
- Sprawdzenie stanu wewnętrznych elementów wtyczki
- Oczyszczenie wnętrza wtyczki z ewentualnych zanieczyszczeń

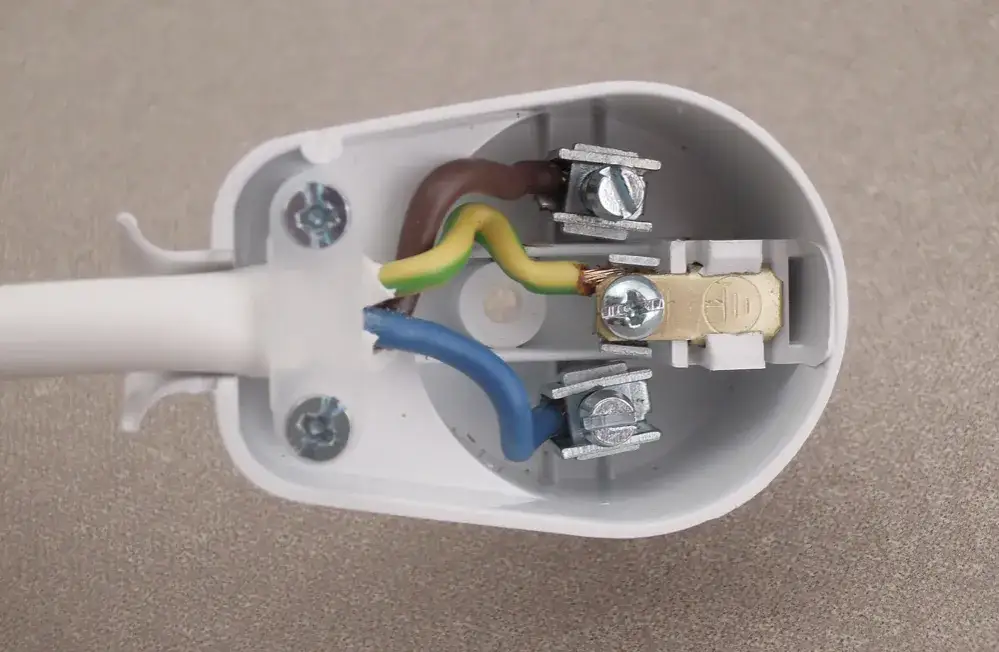

Krok 3: Podłączanie żył do odpowiednich bolców
Kolejność podłączania żył ma znaczenie dla bezpieczeństwa instalacji. Najpierw podłączamy przewód ochronny (żółto-zielony), następnie neutralny (niebieski), a na końcu fazowy (brązowy). Takie postępowanie minimalizuje ryzyko porażenia prądem w przypadku przypadkowego kontaktu z przewodem podczas montażu.
Technika podłączania polega na umieszczeniu odizolowanej końcówki żyły w odpowiednim zacisku i dokręceniu śruby. Należy upewnić się, że przewód jest dobrze zamocowany i nie wystaje poza zacisk.
Unikanie najczęstszych błędów przy podłączaniu
Podczas podłączania kabli do wtyczki łatwo o pomyłki. Najczęstsze błędy to zamiana kolejności żył, niedokładne dokręcenie śrub zaciskowych czy pozostawienie zbyt dużo odizolowanego przewodu. Warto również unikać nadmiernego skręcania żył, co może prowadzić do ich osłabienia.
Krok 4: Zabezpieczenie połączeń w wtyczce
Po prawidłowym podłączeniu żył, konieczne jest ich zabezpieczenie. Służy to ochronie przed przypadkowym rozłączeniem i zwiększa bezpieczeństwo użytkowania. Oto dwie główne metody zabezpieczenia połączeń:
- Dokładne dokręcenie śrub zaciskowych
- Zastosowanie specjalnych opasek zaciskowych na przewodach
Krok 5: Montaż obudowy wtyczki
Montaż obudowy wtyczki to ostatni etap fizycznego składania. Należy ostrożnie umieścić wszystkie przewody wewnątrz obudowy, unikając ich zgniatania czy skręcania. Następnie dokładnie dopasowujemy obie części obudowy i skręcamy je za pomocą śrub, zwracając uwagę na równomierne i pewne dokręcenie.
Krok 6: Sprawdzenie poprawności podłączenia
Po zmontowaniu wtyczki kluczowe jest sprawdzenie poprawności połączeń. Można to zrobić za pomocą miernika ciągłości obwodu. Sprawdzamy każde połączenie osobno, upewniając się, że prąd płynie prawidłowo przez wszystkie przewody.
Do tego zadania najlepiej użyć multimetru, który pozwoli na dokładne pomiary. Alternatywnie można wykorzystać prosty tester ciągłości obwodu.
Krok 7: Testowanie działania wtyczki
Ostatnim krokiem jest bezpieczne przetestowanie działania wtyczki. Podłączamy ją do gniazdka i sprawdzamy, czy urządzenie działa prawidłowo. Zwracamy uwagę na ewentualne iskrzenie czy przegrzewanie się wtyczki. W przypadku jakichkolwiek wątpliwości, natychmiast odłączamy wtyczkę i sprawdzamy połączenia ponownie.
Krok 8: Końcowe wskazówki bezpieczeństwa
Bezpieczeństwo jest najważniejsze przy pracy z elektrycznością. Zawsze upewniaj się, że pracujesz na odłączonym od zasilania obwodzie. Poniżej przedstawiamy tabelę z kluczowymi zasadami bezpieczeństwa:
| Zasada | Dlaczego jest ważna |
|---|---|
| Odłącz zasilanie | Zapobiega porażeniu prądem |
| Używaj izolowanych narzędzi | Chroni przed przypadkowym kontaktem z prądem |
| Nie pracuj w wilgotnym otoczeniu | Woda zwiększa ryzyko porażenia |
| Sprawdź dwukrotnie wszystkie połączenia | Minimalizuje ryzyko błędów |
Kiedy wezwać profesjonalnego elektryka?
Mimo że wiele osób może samodzielnie podłączyć wtyczkę, są sytuacje, gdy lepiej skorzystać z usług profesjonalisty. Wezwij elektryka, gdy masz do czynienia ze skomplikowaną instalacją, nie jesteś pewien kolorów przewodów, lub gdy urządzenie wymaga specjalistycznego podłączenia. Bezpieczeństwo zawsze powinno być priorytetem przy pracy z elektrycznością.
Bezpieczne podłączenie wtyczki: klucz do elektryki
Prawidłowe podłączenie kabli do wtyczki to fundamentalna umiejętność w domowej elektryce. Proces ten, choć z pozoru prosty, wymaga precyzji i znajomości podstawowych zasad bezpieczeństwa. Od wyboru odpowiednich narzędzi, przez rozpoznanie kolorów żył, aż po końcowe testy - każdy krok ma kluczowe znaczenie dla bezpiecznego użytkowania urządzeń elektrycznych.
Artykuł podkreśla znaczenie dokładności i ostrożności na każdym etapie montażu. Szczególną uwagę zwraca się na prawidłowe rozpoznanie i podłączenie żył, co jest kluczowe dla uniknięcia potencjalnych zagrożeń. Ponadto, tekst akcentuje wagę końcowych testów i sprawdzeń, które są niezbędne do zapewnienia bezpieczeństwa instalacji.
Wreszcie, artykuł przypomina, że w przypadku wątpliwości zawsze warto skonsultować się z profesjonalnym elektrykiem. Bezpieczeństwo jest priorytetem, a właściwe podejście do prac elektrycznych może uchronić przed poważnymi konsekwencjami.
