Podłączanie przewodów we wtyczce elektrycznej to czynność, która może wydawać się prosta, ale wymaga precyzji i świadomości potencjalnych zagrożeń. Prawidłowo wykonane połączenie jest fundamentem bezpieczeństwa użytkownika oraz gwarancją poprawnego działania podłączanego urządzenia. Ten praktyczny przewodnik przeprowadzi Cię krok po kroku przez proces bezpiecznego montażu wtyczki, podkreślając kluczowe aspekty ochrony przed porażeniem prądem i awariami instalacji.
Bezpieczne podłączenie wtyczki elektrycznej to podstawa ochrony przed porażeniem i awariami
- Prawidłowe kolory przewodów to L (brązowy/czarny/szary), N (niebieski) i PE (żółto-zielony).
- Przewód ochronny (PE) zawsze podłączaj do bolca uziemienia we wtyczce z uziemieniem.
- Niezbędne narzędzia to wkrętak, ściągacz izolacji i próbnik napięcia.
- Zawsze odłącz zasilanie w obwodzie przed rozpoczęciem jakichkolwiek prac.
- Unikaj pomylenia przewodów, luźnych połączeń i uszkodzenia izolacji podczas montażu.
- W razie wątpliwości lub braku doświadczenia, zleć pracę wykwalifikowanemu elektrykowi.
Dlaczego poprawne podłączenie wtyczki jest kluczowe dla Twojego bezpieczeństwa?
Prawidłowe podłączenie wtyczki elektrycznej to nie tylko kwestia estetyki czy funkcjonalności, ale przede wszystkim fundamentalny element zapewniający bezpieczeństwo Tobie i Twoim bliskim. Zaniedbanie tego pozornie prostego zadania może prowadzić do bardzo poważnych konsekwencji, które wykraczają poza samo uszkodzenie sprzętu. Jest to pierwszy i jeden z najważniejszych kroków w ochronie przed niebezpiecznym dla życia prądem elektrycznym.
Potencjalne zagrożenia: od zwarcia po pożar
Nieprawidłowe podłączenie przewodów we wtyczce to prosta droga do szeregu niebezpiecznych sytuacji. Najpoważniejszym ryzykiem jest porażenie prądem elektrycznym, które może mieć tragiczne skutki. Dochodzi do niego, gdy prąd przepływa przez ciało człowieka, na przykład w wyniku dotknięcia odsłoniętej żyły pod napięciem lub uszkodzonej obudowy urządzenia, które nie jest prawidłowo uziemione. Kolejnym poważnym zagrożeniem jest zwarcie, czyli niekontrolowane połączenie między przewodami o różnym potencjale, co może skutkować gwałtownym przepływem prądu, uszkodzeniem instalacji, a nawet wybuchem. W skrajnych przypadkach, luźne połączenia lub przegrzewające się styki mogą doprowadzić do zapłonu izolacji kabla lub materiałów znajdujących się w pobliżu, co stanowi bezpośrednie ryzyko wywołania pożaru. Warto pamiętać, że nawet drobny błąd może mieć kaskadowe skutki dla całej instalacji elektrycznej w domu czy mieszkaniu.
Jak błąd w podłączeniu może trwale uszkodzić Twoje urządzenia?
Poza bezpośrednim zagrożeniem dla życia i zdrowia, błędne podłączenie wtyczki może prowadzić do nieodwracalnego uszkodzenia podłączonych urządzeń elektronicznych i AGD. Zamiana przewodów fazowego (L) i neutralnego (N) może spowodować, że urządzenie będzie pod napięciem nawet po wyłączeniu go przyciskiem, co stwarza ryzyko porażenia przy próbie obsługi. Brak prawidłowego podłączenia przewodu ochronnego (PE) w urządzeniach wymagających uziemienia, takich jak pralki, lodówki czy komputery, eliminuje kluczowy element zabezpieczający przed porażeniem w przypadku awarii izolacji. W efekcie, w przypadku uszkodzenia wewnętrznego, metalowa obudowa może znaleźć się pod napięciem, grożąc porażeniem. Ponadto, niestabilne połączenia lub niewłaściwe parametry elektryczne mogą prowadzić do przepięć lub nieprawidłowego zasilania, co z czasem może skutkować awarią podzespołów, przegrzewaniem się, a w konsekwencji całkowitym zniszczeniem nawet drogiego sprzętu.
Zanim zaczniesz: Niezbędne narzędzia i przygotowanie miejsca pracy
Zanim przystąpisz do jakichkolwiek prac przy wtyczce, kluczowe jest odpowiednie przygotowanie. Posiadanie właściwych narzędzi i świadomość tego, co będziesz robić, to podstawa bezpiecznej i efektywnej pracy. Pozwoli to uniknąć niepotrzebnych nerwów i potencjalnych błędów, które mogłyby narazić Cię na niebezpieczeństwo.
Kompletna lista narzędzi, które musisz mieć pod ręką (wkrętak, próbnik, ściągacz izolacji)
Aby bezpiecznie i prawidłowo podłączyć przewody we wtyczce, potrzebujesz kilku podstawowych narzędzi:
- Wkrętak: Niezbędny do odkręcania i dokręcania śrub mocujących przewody w zaciskach oraz do ewentualnego demontażu i montażu obudowy wtyczki. Upewnij się, że masz wkrętak o odpowiednim rozmiarze i typie (płaski lub krzyżakowy), dopasowany do śrub we wtyczce.
- Ściągacz izolacji: To narzędzie pozwala na precyzyjne usunięcie izolacji z końcówek przewodów bez uszkadzania miedzianych żył. Jest kluczowe dla zapewnienia dobrego kontaktu elektrycznego i uniknięcia problemów z przegrzewaniem się połączeń.
- Próbnik napięcia: Absolutnie niezbędne narzędzie do sprawdzenia, czy w obwodzie elektrycznym, na którym pracujesz, nie ma napięcia. Pozwala to upewnić się, że praca jest bezpieczna. Może być to prosty próbniki napięcia typu "śrubokręt" lub bardziej zaawansowany multimetr z funkcją pomiaru napięcia.
Krok 1: Jak bezpiecznie przygotować kabel do montażu?
Pierwszym krokiem jest przygotowanie samego kabla. Za pomocą ściągacza izolacji należy ostrożnie usunąć zewnętrzną warstwę izolacji na długości około 2-3 centymetrów od końca kabla. Chodzi o to, aby odsłonić wszystkie żyły (L, N, PE), ale jednocześnie nie uszkodzić ich izolacji wewnętrznej. Następnie, dla każdej żyły, należy ściągnąć wewnętrzną izolację na długość około 5-7 mm, przygotowując gołe końcówki miedziane do umieszczenia w zaciskach wtyczki. Pamiętaj, aby nie uszkodzić żadnej z miedzianych nitek każde przecięcie osłabia przewód.
Zasada numer jeden: Zawsze upewnij się, że zasilanie jest wyłączone!
To jest najważniejsza zasada, której bezwzględnie musisz przestrzegać. Zanim dotkniesz jakichkolwiek przewodów lub narzędzi, odłącz zasilanie w obwodzie elektrycznym, z którego korzysta dane gniazdko lub urządzenie. Najlepiej zrobić to, wyłączając odpowiedni bezpiecznik w skrzynce rozdzielczej. Pominięcie tego kroku może skutkować natychmiastowym i śmiertelnym porażeniem prądem. Zawsze używaj próbnika napięcia, aby dwukrotnie upewnić się, że w kablu, nad którym pracujesz, nie ma napięcia.

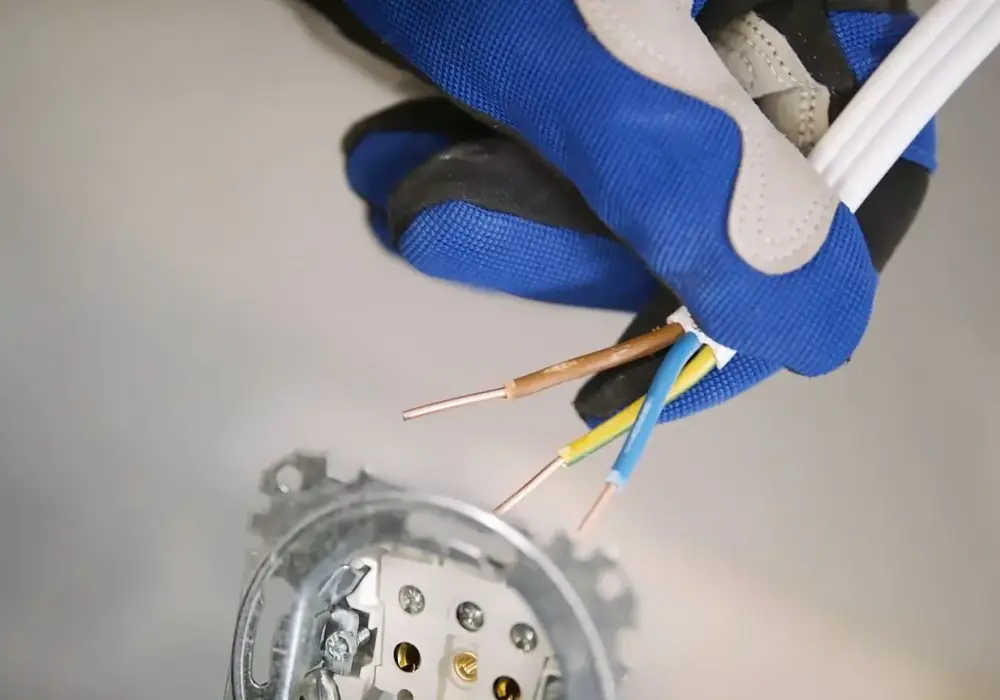

Oznaczenia i kolory przewodów we wtyczce – rozszyfruj L, N i PE!
Zrozumienie, jakie funkcje pełnią poszczególne przewody w instalacji elektrycznej i jakie kolory je oznaczają, jest kluczowe dla bezpiecznego i prawidłowego podłączenia wtyczki. W Polsce, podobnie jak w całej Europie, obowiązują zharmonizowane normy, które ułatwiają identyfikację. Zgodnie z normą PN-HD 308 S2: 2007, mamy do czynienia z trzema podstawowymi rodzajami przewodów.
Przewód fazowy (L) – brązowy, czarny lub szary: skąd płynie prąd?
Przewód fazowy, oznaczany literą L, jest tym, który dostarcza napięcie z sieci do urządzenia. Może mieć on kolor brązowy, czarny lub szary. To właśnie w tym przewodzie płynie prąd pod napięciem około 230V w stosunku do ziemi, dlatego jest on najbardziej niebezpieczny i wymaga szczególnej ostrożności. Jego prawidłowe podłączenie do zacisku oznaczonego literą "L" we wtyczce jest kluczowe.
Przewód neutralny (N) – zawsze niebieski: dlaczego jest niezbędny?
Przewód neutralny, oznaczany literą N, jest zawsze koloru niebieskiego. Pełni on rolę powrotną dla prądu, zamykając obwód elektryczny. Choć w normalnych warunkach nie jest on pod napięciem względem ziemi, jest niezbędny do prawidłowego działania większości urządzeń elektrycznych. Jego podłączenie do zacisku "N" we wtyczce jest równie ważne jak podłączenie przewodu fazowego.
Przewód ochronny (PE) – żółto-zielony: Twój anioł stróż przed porażeniem
Przewód ochronny, oznaczany literą PE (od ang. Protective Earth), ma charakterystyczny, dwukolorowy układ żółto-zielony. Jest to najważniejszy element bezpieczeństwa w urządzeniach, które posiadają metalową obudowę. Jego zadaniem jest odprowadzenie ewentualnego prądu do ziemi w przypadku awarii izolacji, co zapobiega porażeniu prądem osoby dotykającej obudowy. W wtyczce z uziemieniem (z bolcem) przewód PE musi być bezwzględnie podłączony do styku ochronnego, czyli do bolca.
A co, jeśli w kablu są tylko dwa przewody? Kiedy wtyczka nie potrzebuje uziemienia?
Nie wszystkie urządzenia wymagają uziemienia. W przypadku sprzętów o tak zwanej II klasie ochronności, które posiadają podwójną lub wzmocnioną izolację, stosuje się kable dwużyłowe. Oznacza to, że w takim kablu znajdziemy jedynie przewód fazowy (L) i neutralny (N). Wtyczki do takich kabli nie posiadają bolca uziemiającego i służą do podłączenia urządzeń, które z założenia są bezpieczne nawet w przypadku awarii izolacji, ponieważ ich konstrukcja uniemożliwia kontakt z elementami pod napięciem.
Podłączanie wtyczki z uziemieniem krok po kroku: Instrukcja dla każdego
Teraz, gdy już wiesz, dlaczego bezpieczeństwo jest tak ważne i jakie kolory oznaczają poszczególne przewody, przejdźmy do praktycznego montażu wtyczki z uziemieniem. Postępuj zgodnie z poniższą instrukcją, a z pewnością wykonasz to zadanie prawidłowo i bezpiecznie.
Krok 1: Otwieranie obudowy wtyczki i identyfikacja zacisków
Zacznij od ostrożnego otwarcia obudowy wtyczki. Zazwyczaj jest ona połączona za pomocą śrubek. Po jej rozkręceniu uzyskasz dostęp do wewnętrznych zacisków. Zwróć uwagę na oznaczenia zazwyczaj obok zacisków znajdują się symbole: "L" dla przewodu fazowego, "N" dla przewodu neutralnego oraz symbol uziemienia (trzy poziome kreski lub trójkąt) dla przewodu ochronnego (PE). Bolec uziemiający jest zazwyczaj połączony z tym ostatnim zaciskiem.
Krok 2: Prawidłowe ściąganie izolacji – na jaką długość odsłonić żyły?
Jak wspomniano wcześniej, po usunięciu zewnętrznej izolacji kabla, należy precyzyjnie ściągnąć izolację z końcówek poszczególnych żył. Optymalna długość odsłoniętej miedzianej żyły to około 5-7 mm. Taka długość pozwala na pewne umieszczenie żyły w zacisku i zapewnienie dobrego kontaktu, jednocześnie zapobiegając wystawaniu gołych drucików poza obudowę zacisku, co mogłoby prowadzić do zwarcia lub porażenia.
Krok 3: Przyporządkowanie kolorów do zacisków L, N oraz symbolu uziemienia
To jest moment, w którym stosujemy zdobytą wiedzę. Przewód brązowy, czarny lub szary (L) podłącz do zacisku oznaczonego literą "L". Przewód niebieski (N) podłącz do zacisku oznaczonego literą "N". Najważniejsze: przewód żółto-zielony (PE) podłącz bezwzględnie do zacisku oznaczonego symbolem uziemienia, który jest zazwyczaj połączony z bolcem wtyczki. Nigdy nie pomyl tych przewodów!
Krok 4: Mocowanie przewodów – jak mocno dokręcić śruby, by nie uszkodzić żył?
Po umieszczeniu odsłoniętych końcówek żył w odpowiednich zaciskach, należy je mocno dokręcić za pomocą wkrętaka. Śruby powinny być dokręcone na tyle mocno, aby zapewnić pewne i stabilne połączenie, które nie będzie się luzować podczas użytkowania. Jednocześnie należy uważać, aby nie dokręcić ich zbyt mocno, co mogłoby spowodować uszkodzenie delikatnych miedzianych żył. Po dokręceniu delikatnie pociągnij za każdy przewód, aby upewnić się, że jest on solidnie zamocowany w zacisku.
Krok 5: Składanie obudowy i montaż odgiętki zabezpieczającej kabel
Ostatnim etapem jest ponowne złożenie obudowy wtyczki. Upewnij się, że wszystkie przewody są prawidłowo ułożone i nie są przyciśnięte przez obudowę. Bardzo ważnym elementem jest prawidłowe zamontowanie odgiętki, czyli plastikowego elementu, który zaciska się na kablu tuż przy wtyczce. Odgiętka zapobiega naprężeniom mechanicznym przenoszonym bezpośrednio na zaciski przewodów, chroniąc połączenie przed wyrwaniem i uszkodzeniem. Po złożeniu obudowy i dokręceniu śrub, wtyczka jest gotowa do użycia.
Najczęstsze błędy przy podłączaniu wtyczki i jak ich unikać?
Świadomość potencjalnych pułapek to połowa sukcesu w unikaniu błędów. Wiele problemów wynika z pośpiechu lub braku wiedzy, dlatego warto znać najczęściej popełniane błędy przy podłączaniu wtyczek i wiedzieć, jak ich unikać.
Błąd #1: Zamiana przewodu fazowego z neutralnym – jakie są tego konsekwencje?
Jednym z najpoważniejszych błędów jest zamiana miejscami przewodu fazowego (L) z neutralnym (N). Skutkuje to tym, że urządzenie może wydawać się wyłączone, gdy przycisk jest w pozycji "off", ale w rzeczywistości jego wewnętrzne obwody nadal są pod napięciem. Oznacza to, że dotknięcie metalowej obudowy (jeśli nie ma uziemienia) lub wewnętrznych elementów podczas próby naprawy czy czyszczenia może doprowadzić do porażenia prądem. Jest to sytuacja niezwykle niebezpieczna.
Błąd #2: Luźne połączenia w zaciskach – cichy sprawca przegrzewania się i awarii
Luźne połączenia w zaciskach to problem, który może rozwijać się powoli, ale prowadzi do katastrofalnych skutków. Zgodnie z informacjami z Oferteo.pl, takie połączenia generują zwiększony opór elektryczny. Przepływający prąd, napotykając na swojej drodze większy opór, zamienia energię elektryczną na cieplną. Prowadzi to do przegrzewania się styków, które może uszkodzić izolację kabla, stopić plastik obudowy wtyczki, a w skrajnych przypadkach doprowadzić do zapłonu i pożaru. Objawem mogą być czarne naloty wokół zacisków lub nieprzyjemny zapach spalenizny.
Błąd #3: Uszkodzenie żył podczas ściągania izolacji – jak wpływa to na bezpieczeństwo?
Podczas usuwania izolacji ściągaczem lub nożem, łatwo jest przypadkowo naciąć lub uszkodzić delikatne miedziane żyły przewodu. Jeśli żyła jest przecięta lub jej część jest uszkodzona, efektywny przekrój przewodu maleje. To z kolei zwiększa jego opór elektryczny, co prowadzi do podobnych problemów jak w przypadku luźnych połączeń przegrzewania się, zwiększonego ryzyka awarii i potencjalnego zagrożenia pożarowego. Uszkodzona żyła jest również bardziej podatna na złamanie w miejscu uszkodzenia.
Test końcowy: Jak sprawdzić, czy wszystko działa poprawnie i bezpiecznie?
Po zakończeniu montażu wtyczki i złożeniu obudowy, nigdy nie należy od razu podłączać urządzenia do prądu bez wcześniejszego sprawdzenia. Przeprowadzenie prostych testów pozwoli upewnić się, że wszystko zostało wykonane prawidłowo i jest bezpieczne w użytkowaniu.
Użycie próbnika napięcia lub multimetru do weryfikacji połączeń
Pierwszym krokiem jest użycie próbnika napięcia. Po włączeniu zasilania w obwodzie, sprawdź, czy napięcie pojawia się w odpowiednim miejscu wtyczki (zazwyczaj na jednym ze styków, do którego podłączony jest przewód fazowy). Następnie, jeśli masz multimetr, możesz sprawdzić ciągłość obwodu uziemienia, mierząc rezystancję między bolcem a zaciskiem PE wewnątrz wtyczki powinna być bliska zeru. Możesz również sprawdzić, czy nie ma zwarcia między fazą a neutralnym, mierząc napięcie między tymi punktami powinno być bliskie zeru (w przypadku prawidłowego podłączenia).
Przeczytaj również: Czy warto inwestować w smart okulary? Porównanie i ocena użyteczności.
Bezpieczne pierwsze uruchomienie urządzenia po wymianie wtyczki
Gdy masz pewność, że połączenia są poprawne i bezpieczne, możesz przystąpić do pierwszego uruchomienia urządzenia. Podłącz wtyczkę do gniazdka i włącz urządzenie. Obserwuj je uważnie przez kilka pierwszych minut. Zwróć uwagę na wszelkie nietypowe dźwięki, zapachy, iskrzenie lub nadmierne nagrzewanie się wtyczki lub kabla. Jeśli zauważysz cokolwiek niepokojącego, natychmiast odłącz urządzenie od zasilania i ponownie sprawdź połączenia lub skonsultuj się z elektrykiem.
