Jak podłączyć włącznik nożny - Bezpieczny poradnik krok po kroku

Podłączenie włącznika nożnego do przewodu zasilającego to prosty, ale niezwykle praktyczny zabieg, który może znacząco podnieść komfort użytkowania wielu urządzeń domowych, zwłaszcza lamp. Choć prace przy instalacjach elektrycznych zawsze wymagają szczególnej ostrożności, zrozumienie kilku kluczowych zasad i postępowanie według instrukcji pozwoli na bezpieczne wykonanie tego zadania samodzielnie.

Dlaczego włącznik nożny to genialne ułatwienie w Twoim domu

Wyobraź sobie lampę podłogową, stojącą tuż obok ulubionego fotela, do której sięgasz wieczorem po książkę. Zamiast szukać niewielkiego przełącznika na kablu lub na samej lampie, wystarczy lekki ruch nogą, aby zapalić lub zgasić światło. To właśnie magia włącznika nożnego prostego mechanizmu, który znacząco zwiększa ergonomię i wygodę. Szczególnie docenią go osoby starsze, z ograniczoną mobilnością, a także rodzice małych dzieci, którzy często potrzebują wolnych rąk. Włącznik na kablu sprawdza się doskonale nie tylko przy lampach podłogowych, ale także przy lampkach biurkowych, wentylatorach, a nawet niektórych niewielkich urządzeniach AGD. To typowa praca typu "zrób to sam" (DIY), która pozwala na personalizację Twoich sprzętów i dostosowanie ich do indywidualnych potrzeb, zwiększając komfort życia.

Zanim chwycisz za narzędzia: absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z prądem elektrycznym nigdy nie jest zabawą. Dlatego zanim przystąpisz do jakichkolwiek czynności, musisz pamiętać o absolutnie fundamentalnej zasadzie: zawsze odłącz zasilanie. Oznacza to nie tylko wyłączenie urządzenia, ale przede wszystkim wyjęcie wtyczki z gniazdka. Dopiero wtedy możesz mieć pewność, że w przewodzie nie płynie niebezpieczne dla życia napięcie. Aby upewnić się na 100%, że prąd został odłączony, niezbędny jest próbnik napięcia. To małe, ale kluczowe narzędzie, które po przyłożeniu do żyły przewodu wskaże, czy jest ona pod napięciem. Warto również zaopatrzyć się w podstawowy zestaw narzędzi:

• Próbnik napięcia
• Ściągacz izolacji
• Precyzyjny nożyk (do nacięcia zewnętrznej izolacji kabla)
• Mały śrubokręt (najczęściej płaski lub krzyżakowy, w zależności od typu włącznika)

Pamiętaj również, że stosowanie narzędzi z izolowanymi rękojeściami dodatkowo zwiększa Twoje bezpieczeństwo podczas pracy.

Jak działa włącznik nożny i który model wybrać do swojego celu

Włącznik nożny, w swojej najprostszej formie, działa jak zwykły przełącznik otwiera lub zamyka obwód elektryczny. Najczęściej spotykane są modele przelotowe, które po prostu wpinamy w istniejący przewód zasilający. Wybierając odpowiedni włącznik, zwróć uwagę na kilka kluczowych parametrów. Po pierwsze, dopuszczalna moc urządzenia, do którego chcesz go podłączyć włącznik musi być przystosowany do przenoszenia odpowiedniego prądu, aby się nie przegrzewał. Po drugie, rodzaj kabla upewnij się, że średnica kabla jest kompatybilna z zaciskami włącznika. Po trzecie, jakość wykonania i posiadane certyfikaty bezpieczeństwa są gwarancją, że produkt jest solidny i bezpieczny w użytkowaniu. Pamiętaj, że niezależnie od modelu, kluczową zasadą jest montaż włącznika wyłącznie na przewodzie fazowym (L). Przewód neutralny (N) musi pozostać nienaruszony.

Podłączanie włącznika nożnego krok po kroku – kompletna instrukcja obrazkowa

1. Krok 1: Wybór idealnego miejsca na kablu – gdzie zamontować włącznik?

   Zanim zaczniesz, zastanów się, gdzie najlepiej umieścić włącznik. Powinien znajdować się w miejscu łatwo dostępnym dla stopy, ale jednocześnie nie przeszkadzającym w normalnym użytkowaniu urządzenia. Zazwyczaj jest to środek kabla, w odległości około 50-100 cm od urządzenia, ale dostosuj to do własnych preferencji i specyfiki danego sprzętu.

2. Krok 2: Precyzyjne przygotowanie przewodu bez uszkadzania żył

   Po odłączeniu zasilania, delikatnie naciśnij zewnętrzną izolację kabla w wybranym miejscu za pomocą nożyka lub ściągacza izolacji. Nacięcie powinno mieć długość odpowiadającą szerokości obudowy włącznika. Następnie ostrożnie zdejmij ten fragment izolacji. Kluczowe jest, aby nie uszkodzić izolacji wewnętrznych żył to one przewodzą prąd.

3. Krok 3: Identyfikacja przewodów (L, N) – klucz do poprawnego podłączenia

   Wewnątrz ściągniętej izolacji zobaczysz zazwyczaj dwie lub trzy żyły. W Polsce standardowo przewód fazowy (L) ma kolor brązowy lub czarny, a przewód neutralny (N) niebieski. Jeśli w kablu jest również żyła ochronna (PE), zazwyczaj żółto-zielona, jej nie przecinamy. Pamiętaj, że przewód neutralny (N) musi pozostać nienaruszony.

4. Krok 4: Przecięcie właściwego przewodu – dlaczego to zawsze musi być żyła fazowa (L)?

   Teraz przychodzi czas na przecięcie przewodu. Przecinamy wyłącznie żyłę fazową (L). Jest to niezwykle ważne, ponieważ tylko w ten sposób zapewnimy, że urządzenie będzie całkowicie pozbawione napięcia, gdy włącznik jest w pozycji "wyłączonej". Przecięcie żyły neutralnej (N) sprawiłoby, że urządzenie nadal byłoby pod napięciem, co jest bardzo niebezpieczne.

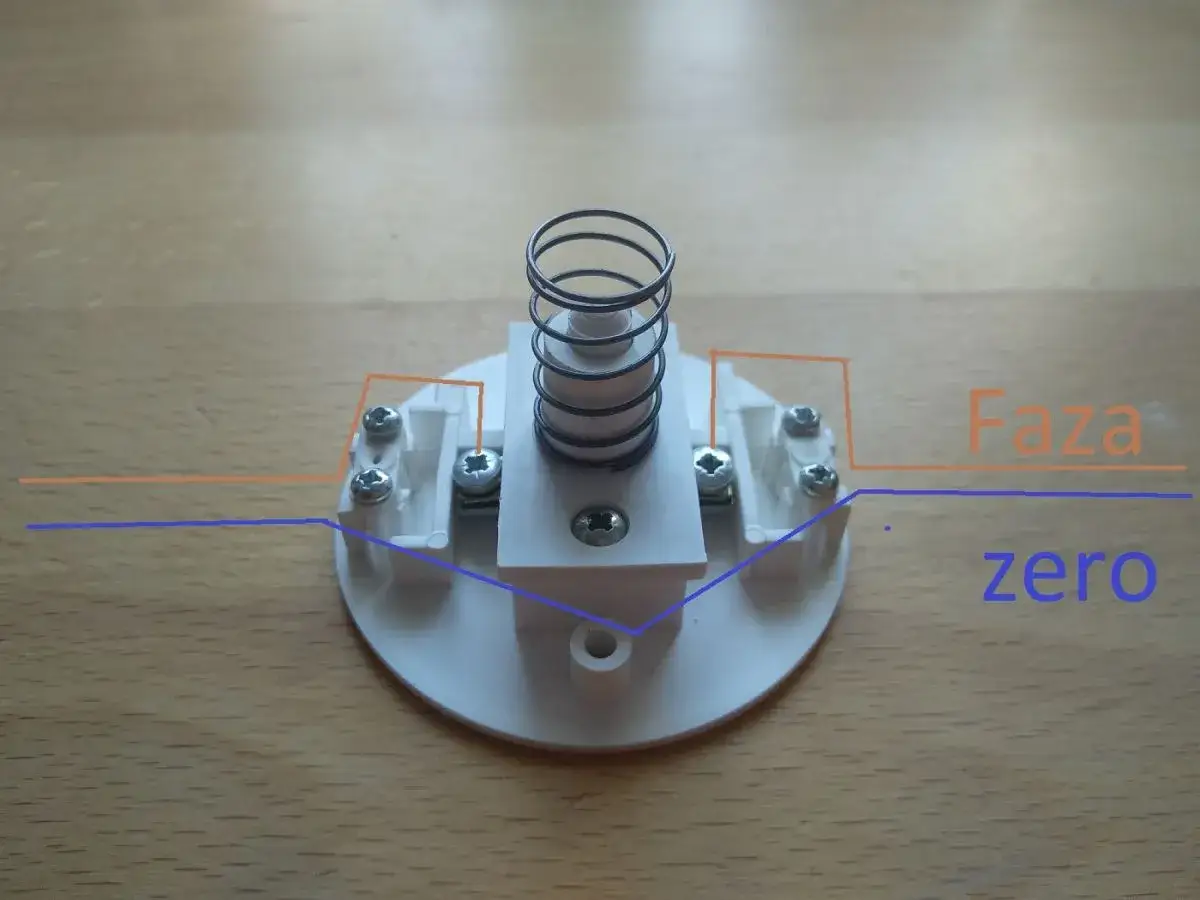

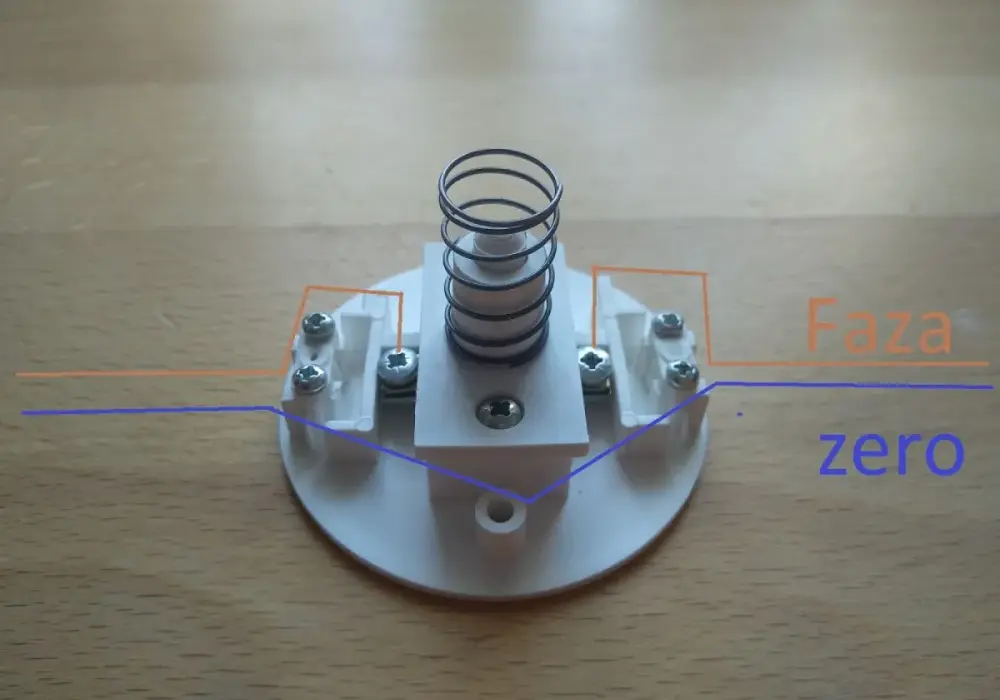

5. Krok 5: Montaż przewodów w zaciskach włącznika – schemat, którego nie można pomylić

   Wewnątrz obudowy włącznika znajdują się zaciski. Końcówki przeciętej żyły fazowej należy delikatnie oczyścić z izolacji na długości około 5 mm. Następnie, zgodnie ze schematem wewnątrz włącznika (zazwyczaj oznaczone jako "L" lub strzałkami), włóż oczyszczone końcówki do odpowiednich zacisków i dokładnie je dokręć śrubokrętem. Upewnij się, że żyły są mocno osadzone i nie ma ryzyka ich wysunięcia.

6. Krok 6: Staranne złożenie obudowy i zabezpieczenie kabla

   Po podłączeniu żyły fazowej, ostrożnie ułóż przewody wewnątrz obudowy włącznika. Następnie skręć obie połówki obudowy. Kluczowe jest również mocne dokręcenie zewnętrznych zacisków, które przytrzymują kabel zapobiegnie to jego wyrwaniu podczas użytkowania. Upewnij się, że obudowa jest szczelnie zamknięta.

Najczęstsze błędy przy montażu włącznika nożnego i jak ich uniknąć

• Błąd #1: Przecięcie przewodu neutralnego (N) zamiast fazowego – dlaczego to niebezpieczne?

  Jest to jeden z najpoważniejszych błędów. Jeśli przetniesz przewód neutralny (niebieski), a pozostawisz fazowy (brązowy/czarny) nienaruszony, urządzenie nadal będzie pod napięciem, nawet gdy włącznik nożny jest w pozycji "wyłączonej". Oznacza to, że dotykając metalowych części urządzenia, nadal ryzykujesz porażenie prądem. Włącznik powinien zawsze przerywać obwód fazowy.

• Błąd #2: Niedokładne dokręcenie zacisków i ryzyko iskrzenia

  Luźne połączenia w zaciskach to prosta droga do problemów. Mogą one powodować brak przepływu prądu, migotanie światła lub nieregularne działanie urządzenia. Co gorsza, luźny kontakt generuje opór, który prowadzi do iskrzenia i przegrzewania się połączenia. W skrajnych przypadkach może to doprowadzić do stopienia izolacji, a nawet pożaru.

• Błąd #3: Uszkodzenie izolacji wewnętrznych żył i groźba zwarcia

  Podczas nacinania i zdejmowania zewnętrznej izolacji kabla, należy zachować szczególną ostrożność. Jeśli zbyt głęboko natniesz izolację, możesz uszkodzić izolację żył wewnętrznych. Uszkodzona izolacja żył może prowadzić do zwarcia, czyli bezpośredniego kontaktu między żyłą fazową a neutralną, co skutkuje przepaleniem bezpiecznika lub zadziałaniem wyłącznika nadprądowego, a w najgorszym wypadku porażeniem prądem.

Wielki finał: testowanie i bezpieczne uruchomienie Twojego nowego włącznika

Po zakończeniu montażu, zanim jeszcze podłączysz wtyczkę do gniazdka, przeprowadź dokładną kontrolę wizualną. Upewnij się, że obudowa włącznika jest prawidłowo złożona i skręcona, a żadne przewody nie wystają na zewnątrz. Sprawdź, czy zewnętrzne zaciski blokujące kabel są mocno dokręcone i czy nie ma widocznych uszkodzeń izolacji na kablu lub wewnątrz obudowy. Dopiero gdy wszystko wygląda poprawnie, możesz przystąpić do pierwszego uruchomienia.

• Co sprawdzić wizualnie przed podłączeniem wtyczki do gniazdka?

  • Poprawność złożenia i dokręcenia obudowy włącznika.
  • Brak wystających przewodów poza obudowę.
  • Solidne dokręcenie zacisków blokujących kabel.
  • Brak widocznych uszkodzeń izolacji kabla lub żył.

• Przeczytaj również: Galaxy Tab A6 - Czy warto kupić tablet Samsung Galaxy Tab A6? Recenzja

  Pierwsze uruchomienie: jak bezpiecznie przetestować działanie włącznika?

  Podłącz wtyczkę do gniazdka i ostrożnie włącz urządzenie. Obserwuj, czy działa ono prawidłowo czy lampa zapala się i gaśnie płynnie, czy nie ma migotania światła ani nietypowych dźwięków. Jeśli włącznik nie działa poprawnie lub urządzenie zachowuje się dziwnie, niezwłocznie odłącz zasilanie (wyjmij wtyczkę z gniazdka) i ponownie sprawdź wszystkie połączenia zgodnie z instrukcją. Czasami wystarczy mocniej dokręcić zaciski lub poprawić ułożenie żył.
