Jak zmienić kierunek obrotów silnika jednofazowego? Bezpieczny poradnik

Zmiana kierunku obrotów silnika jednofazowego może być kluczowa dla prawidłowego działania wielu urządzeń, od domowych sprzętów po specjalistyczne maszyny warsztatowe. Choć może wydawać się skomplikowana, dzięki odpowiedniej wiedzy i ostrożności, jest to zadanie, któremu można sprostać samodzielnie. Ten praktyczny przewodnik przeprowadzi Cię krok po kroku przez proces bezpiecznej i skutecznej zmiany kierunku pracy silnika jednofazowego.

Dlaczego prawidłowy kierunek obrotów silnika ma kluczowe znaczenie?

Wybór właściwego kierunku obrotów silnika jednofazowego to nie tylko kwestia wygody, ale często absolutna konieczność dla poprawnego funkcjonowania i bezpieczeństwa urządzenia. W przypadku takich maszyn jak betoniarki, wciągarki czy obrabiarki, praca w niewłaściwym kierunku może prowadzić do uszkodzenia materiału, maszyny, a nawet stanowić poważne zagrożenie dla operatora. Wyobraźmy sobie próbę podnoszenia ciężaru wciągarką, która działa "do tyłu" skutki mogą być katastrofalne. Z drugiej strony, w niektórych zastosowaniach, jak na przykład w wentylatorach czy pompach, zmiana kierunku może po prostu zwiększyć wszechstronność urządzenia, pozwalając na przykład na odwrócenie przepływu powietrza czy cieczy. Ignorowanie prawidłowego kierunku obrotów może skutkować nie tylko obniżeniem wydajności, ale przede wszystkim prowadzić do nieprzewidzianych awarii i niebezpiecznych sytuacji.

Jak to działa? Fundamentalna zasada zmiany obrotów w silniku 1-fazowym

Zrozumienie podstaw działania silnika jednofazowego jest kluczem do pojęcia, jak można wpłynąć na jego kierunek obrotów. Te silniki, w przeciwieństwie do swoich trójfazowych odpowiedników, potrzebują dodatkowego "impuls" do zainicjowania ruchu obrotowego wirnika. To właśnie tutaj wkracza kondensator i drugie, pomocnicze uzwojenie.

Rola uzwojenia roboczego i pomocniczego – co musisz wiedzieć?

Każdy silnik jednofazowy wyposażony jest w co najmniej dwa uzwojenia: główne, zwane roboczym, które odpowiada za ciągłą pracę silnika, oraz pomocnicze, często określane jako rozruchowe. Uzwojenie pomocnicze, wraz z podłączonym do niego kondensatorem, jest kluczowe dla wytworzenia wirującego pola magnetycznego. Bez niego silnik jednofazowy jedynie by buczał, nie mogąc się obrócić.

Jak kondensator tworzy wirujące pole magnetyczne?

Sama obecność dwóch uzwojeń nie wystarczy. Aby uzyskać efekt wirującego pola, potrzebne jest przesunięcie fazowe prądu między tymi uzwojeniami. Kondensator, podłączony szeregowo z uzwojeniem pomocniczym, doskonale spełnia tę rolę. Powoduje on, że prąd płynący przez uzwojenie pomocnicze jest przesunięty w fazie względem prądu w uzwojeniu roboczym. Ta różnica faz tworzy efekt wirującego pola magnetycznego, które następnie "ciągnie" za sobą wirnik, wprawiając go w ruch obrotowy.

Na czym polega "oszukanie" silnika, by kręcił się w drugą stronę?

Zmiana kierunku obrotów silnika jednofazowego sprowadza się do "oszukania" go w taki sposób, aby wirujące pole magnetyczne zaczęło wirować w przeciwnym kierunku. Nie jest to jednak tak proste, jak zamiana miejscami przewodów fazowego i neutralnego w gniazdku takie działanie nie przyniesie żadnego efektu. Prawdziwa zmiana polega na odwróceniu kierunku prądu w jednym z uzwojeń względem drugiego. Najczęściej odbywa się to poprzez zamianę miejscami końcówek jednego z uzwojeń zazwyczaj pomocniczego w puszce przyłączeniowej silnika. W ten sposób zmieniamy wzajemne oddziaływanie pól magnetycznych, co skutkuje odwróceniem kierunku obrotów wirnika.

Zanim zaczniesz: absolutne podstawy bezpieczeństwa i niezbędne narzędzia

Praca z energią elektryczną wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Zanim przystąpisz do jakichkolwiek modyfikacji w silniku jednofazowym, upewnij się, że rozumiesz i stosujesz poniższe kroki. Bezpieczeństwo jest absolutnym priorytetem.

1. Krok #1: Całkowite odłączenie zasilania – jak zrobić to poprawnie?

   To najważniejszy krok. Nie wystarczy wyłączyć urządzenie przyciskiem. Musisz fizycznie odłączyć zasilanie od silnika. Oznacza to wyciągnięcie wtyczki z gniazdka lub wyłączenie odpowiedniego bezpiecznika w skrzynce rozdzielczej. Upewnij się, że nikt nie włączy przypadkowo zasilania podczas Twojej pracy. Warto poinformować domowników lub współpracowników o tym, co robisz.

2. Uwaga na kondensator! Jak bezpiecznie go rozładować?

   Kondensator, nawet po odłączeniu zasilania, może przechowywać niebezpieczny ładunek elektryczny. Dotknięcie jego biegunów może spowodować nieprzyjemne, a nawet groźne porażenie prądem. Aby bezpiecznie go rozładować, możesz użyć rezystora o odpowiedniej wartości (np. 10 kΩ, 5W), zwierając jego końcówki do biegunów kondensatora na kilkanaście sekund. Alternatywnie, używając narzędzi z izolowanymi rękojeściami (np. śrubokręta z grubą, gumową rączką), ostrożnie zetknij ze sobą oba zaciski kondensatora. Pamiętaj, aby robić to z dużą ostrożnością i nigdy nie dotykać jednocześnie obu biegunów kondensatora gołymi rękami.

Lista narzędzi, bez których nie powinieneś podchodzić do pracy

• Multimetr (omomierz): Niezbędny do pomiaru rezystancji uzwojeń i identyfikacji ich końcówek.
• Śrubokręty izolowane: Do odkręcania pokrywy puszki przyłączeniowej i śrubek zaciskowych.
• Szczypce izolowane: Do chwytania i manipulowania przewodami.
• Lutownica i koszulki termokurczliwe (opcjonalnie): Mogą być potrzebne do naprawy lub wzmocnienia połączeń.
• Taśma izolacyjna: Do tymczasowego zabezpieczenia przewodów.

Instrukcja krok po kroku: zmiana obrotów w silniku z jednym kondensatorem

Większość popularnych silników jednofazowych, szczególnie tych używanych w domowych warsztatach, posiada jeden kondensator albo rozruchowy, albo pracy. Procedura zmiany kierunku obrotów w takich silnikach jest stosunkowo prosta, pod warunkiem dokładnego wykonania poniższych kroków.

Jak zidentyfikować uzwojenia (robocze i pomocnicze) za pomocą multimetru?

Jeśli przewody wychodzące z silnika nie są wyraźnie oznaczone, pierwszym krokiem jest identyfikacja uzwojeń. Ustaw swój multimetr w tryb pomiaru rezystancji (omomierza). Następnie, kolejno przykładaj sondy do par przewodów. Uzwojenie pomocnicze (rozruchowe) zazwyczaj charakteryzuje się wyższą rezystancją niż uzwojenie robocze. Zapisz sobie, które pary przewodów należą do którego uzwojenia. Dokładne oznaczenie uzwojeń jest kluczowe dla prawidłowego wykonania dalszych kroków.

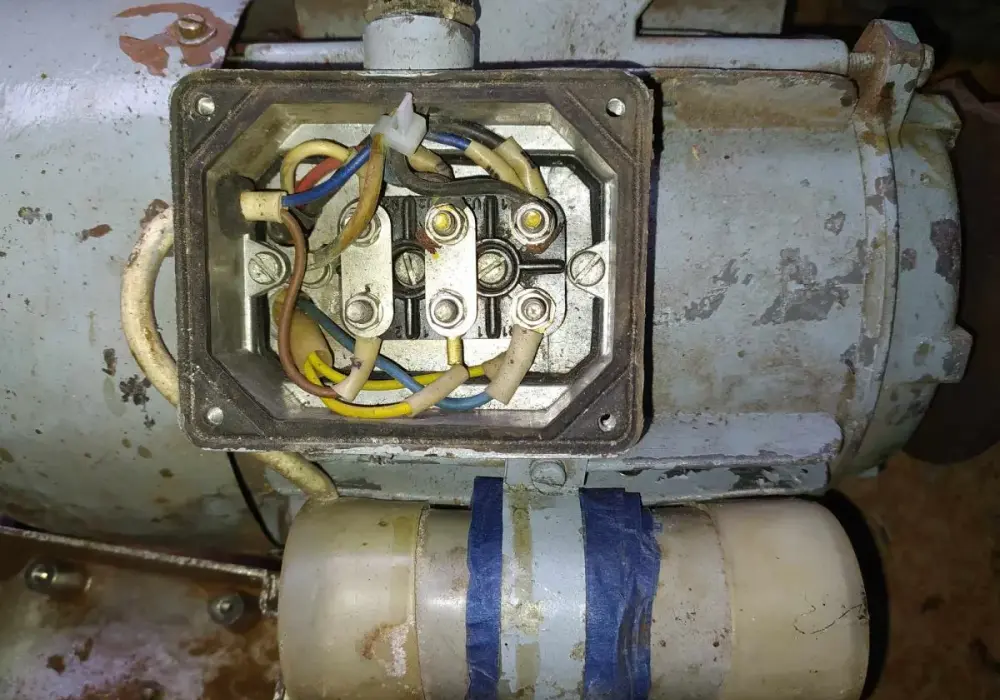

Analiza puszki przyłączeniowej: typowe oznaczenia zacisków (U1, U2, Z1, Z2)

Po zlokalizowaniu puszki przyłączeniowej silnika, przyjrzyj się zaciskom. Zazwyczaj uzwojenie robocze jest oznaczone jako U1 i U2, a uzwojenie pomocnicze jako Z1 i Z2. Warto wiedzieć, że wielu producentów umieszcza schemat połączeń na wewnętrznej stronie pokrywy puszki. Zawsze warto sprawdzić, czy taki schemat nie jest dostępny może on znacznie ułatwić zadanie. Jeśli schemat jest obecny, postępuj zgodnie z nim.

Praktyczny schemat przepięcia przewodów dla zmiany kierunku

Gdy już zidentyfikowałeś uzwojenia i rozumiesz układ zacisków, możesz przystąpić do zmiany połączeń. Aby odwrócić kierunek obrotów, należy zamienić miejscami końcówki jednego z uzwojeń. Najczęściej modyfikuje się podłączenie uzwojenia pomocniczego. Na przykład, jeśli pierwotnie zaciski Z1 i Z2 były podłączone w określony sposób, teraz należy je zamienić, tak aby Z1 trafiło tam, gdzie było Z2, i odwrotnie. Ważne jest, aby dokonać tej zmiany w puszce przyłączeniowej silnika, a nie w instalacji zasilającej. Po dokonaniu zmiany, dokładnie sprawdź wszystkie połączenia i upewnij się, że są solidne i dobrze zaizolowane.

Przypadek specjalny: jak postępować z silnikiem z dwoma kondensatorami (pracy i rozruchowym)?

Niektóre silniki jednofazowe, szczególnie te wymagające wyższego momentu obrotowego przy starcie, wyposażone są w dwa kondensatory: kondensator pracy (podłączony na stałe) i kondensator rozruchowy (który jest odłączany po osiągnięciu przez silnik odpowiedniej prędkości obrotowej, zazwyczaj za pomocą wyłącznika odśrodkowego). Choć konstrukcja jest bardziej złożona, zasada zmiany kierunku obrotów pozostaje taka sama.

Różnice w budowie i działaniu a zmiana obrotów

Silniki z dwoma kondensatorami oferują lepsze parametry rozruchowe. Kondensator pracy zapewnia stałe wsparcie dla wirującego pola magnetycznego, podczas gdy kondensator rozruchowy dostarcza dodatkowego "kopa" potrzebnego do ruszenia z miejsca. Mimo tej różnicy w działaniu, mechanizm zmiany kierunku obrotów opiera się na tej samej zasadzie: odwróceniu kierunku prądu w jednym z uzwojeń względem drugiego. Zmiana podłączenia dotyczy całego obwodu rozruchowego, czyli uzwojenia pomocniczego wraz z kondensatorem rozruchowym (a często także kondensatorem pracy, jeśli jest on połączony szeregowo z rozruchowym).

Schemat podłączenia dla silników z podwójnym kondensatorem

W przypadku silników z dwoma kondensatorami, procedura zmiany obrotów polega na odpowiednim przepięciu przewodów w puszce przyłączeniowej. Zazwyczaj należy zamienić miejscami końcówki uzwojenia pomocniczego lub całego obwodu rozruchowego. Ponownie, kluczowe jest odnalezienie schematu połączeń na pokrywie silnika lub skorzystanie z wiedzy o rezystancji uzwojeń. Po dokonaniu modyfikacji, upewnij się, że wszystkie połączenia są bezpieczne i stabilne.

Wygodne rozwiązanie: jak podłączyć przełącznik "lewo-prawo"?

Ciągłe otwieranie puszki przyłączeniowej silnika w celu zmiany kierunku obrotów może być uciążliwe, zwłaszcza jeśli potrzebujesz robić to często. Na szczęście istnieją wygodniejsze rozwiązania.

Kiedy warto zainwestować w przełącznik krzywkowy (ŁK)?

Jeśli Twoje urządzenie, takie jak tokarka, wiertarka stołowa czy mieszadło, wymaga częstej zmiany kierunku obrotów, warto rozważyć zastosowanie specjalnego przełącznika. Przełączniki krzywkowe, często oznaczane jako ŁK lub podobnie, są zaprojektowane właśnie do takich zastosowań. Pozwalają one na łatwe i szybkie przełączanie kierunku obrotów bez konieczności ingerencji w sam silnik. Jest to rozwiązanie, które znacznie podnosi komfort i bezpieczeństwo pracy.

Schemat podłączenia silnika jednofazowego przez przełącznik 0-1-2

Podłączenie silnika jednofazowego przez przełącznik typu 0-1-2 (gdzie 0 oznacza stop, 1 jeden kierunek, a 2 drugi kierunek) jest stosunkowo proste. Przełącznik ten posiada odpowiednią konstrukcję wewnętrzną, która realizuje zamianę połączeń uzwojeń. Zazwyczaj podłącza się do niego zasilanie oraz wyprowadzenia silnika (uzwojenia roboczego i pomocniczego wraz z kondensatorem). Dokładny schemat podłączenia powinien być dostarczony wraz z przełącznikiem.

Gotowe moduły przełączników z zabezpieczeniem – co oferuje rynek?

Rynek oferuje również gotowe moduły przełączników, które często integrują w sobie funkcje przełączania kierunku obrotów oraz zabezpieczenia silnika (np. termiczne). Przykładem takiego rozwiązania są moduły KEDU KOA2TD. Są one zazwyczaj łatwiejsze w montażu niż tradycyjne przełączniki krzywkowe i oferują dodatkowe korzyści w postaci wbudowanych zabezpieczeń, co czyni je atrakcyjnym wyborem dla wielu zastosowań.

Czy w każdym silniku jednofazowym można zmienić obroty? Wyjątki od reguły

Choć zmiana kierunku obrotów jest możliwa w wielu silnikach jednofazowych, istnieją pewne typy konstrukcji, w których jest to niemożliwe lub niezwykle trudne. Warto znać te wyjątki, aby uniknąć frustracji i niepotrzebnych prób.

Problem z silnikami o fazie zwartej (shaded-pole) – dlaczego to niemożliwe?

Silniki typu "shaded-pole", często spotykane w prostych wentylatorach czy małych pompach, charakteryzują się specyficzną konstrukcją. Posiadają one dodatkowe, zwarte uzwojenie pierścieniowe na części bieguna stojana. To właśnie to uzwojenie tworzy efekt wirującego pola magnetycznego. Niestety, ze względu na sposób, w jaki to pole jest generowane, zmiana kierunku obrotów w silnikach shaded-pole jest konstrukcyjnie niemożliwa. Nie ma możliwości przepięcia uzwojeń, aby odwrócić ich działanie.

Silniki z wewnętrznym połączeniem uzwojeń – jak je rozpoznać?

Innym ograniczeniem są silniki, w których uzwojenia są połączone wewnętrznie, a końcówki nie są wyprowadzone do puszki przyłączeniowej. W takim przypadku, nawet jeśli silnik teoretycznie posiada uzwojenie pomocnicze i kondensator, brak dostępu do jego końcówek uniemożliwia fizyczną zmianę połączeń. Rozpoznanie takich silników może być trudne bez szczegółowej dokumentacji technicznej. Zazwyczaj jednak, jeśli nie widzisz wyraźnie wyprowadzonych dodatkowych przewodów lub zacisków odpowiadających za uzwojenie pomocnicze, można przypuszczać, że zmiana kierunku obrotów nie jest przewidziana przez producenta.

Najczęstsze błędy i problemy – jak ich uniknąć i co robić, gdy wystąpią?

Nawet przy zachowaniu ostrożności, podczas pracy z silnikami elektrycznymi mogą pojawić się problemy. Zrozumienie najczęstszych błędów pomoże Ci szybko zdiagnozować i rozwiązać potencjalne trudności.

Problem: Silnik buczy, ale nie startuje po zmianie połączeń. Gdzie jest błąd?

Jeśli po dokonaniu zmian w podłączeniu silnik jedynie buczy, ale nie zaczyna się obracać, może to oznaczać kilka rzeczy. Najczęstsze przyczyny to: błędne podłączenie uzwojeń (np. pomylenie końcówek lub podłączenie niewłaściwego uzwojenia), uszkodzony kondensator (nie generuje on już odpowiedniego przesunięcia fazowego) lub zastosowanie kondensatora o niewłaściwej pojemności (zbyt małej, by zapewnić wystarczający moment rozruchowy). Sprawdź dokładnie wszystkie połączenia, przetestuj kondensator multimetrem (jeśli masz taką możliwość) i upewnij się, że używasz kondensatora o zalecanej przez producenta pojemności.

Co grozi pomyleniem uzwojenia roboczego z rozruchowym?

Pomylenie uzwojenia roboczego z rozruchowym podczas modyfikacji połączeń może prowadzić do poważnych konsekwencji. Silnik może nie chcieć się uruchomić w ogóle, może pracować z bardzo niską mocą, przegrzewać się, a nawet ulec uszkodzeniu. Uzwojenie rozruchowe nie jest przystosowane do ciągłej pracy pod obciążeniem, dlatego jego stałe podłączenie może szybko doprowadzić do jego przepalenia. Zawsze upewnij się, że identyfikacja uzwojeń jest prawidłowa.

Przeczytaj również: Jak podłączyć Bluetooth do wieży: 5 prostych kroków + porady

Dlaczego nigdy nie wolno przełączać kierunku podczas pracy silnika?

Zmiana kierunku obrotów musi być przeprowadzana wyłącznie przy całkowicie zatrzymanym silniku i odłączonym zasilaniu. Próba przełączenia kierunku podczas pracy silnika jest skrajnie niebezpieczna i może prowadzić do jego natychmiastowego uszkodzenia. Nagła zmiana kierunku wirującego pola magnetycznego powoduje ogromne przeciążenie mechaniczne i elektryczne silnika, co może skutkować zniszczeniem wirnika, uzwojeń, a nawet uszkodzeniem elementów mechanicznych połączonych z silnikiem. Zawsze odczekaj, aż silnik całkowicie się zatrzyma, a następnie odłącz zasilanie przed jakąkolwiek ingerencją w połączenia.
