Remontujesz? Zrozum schemat starej instalacji elektrycznej - bezpieczeństwo

Analiza intencji wyszukiwania dla frazy "stara instalacja elektryczna schemat" wskazuje na dominującą potrzebę informacyjną o charakterze technicznym i praktycznym. Użytkownicy poszukują wizualnych przedstawień lub opisów, jak zbudowane były dawne, dwużyłowe instalacje elektryczne w Polsce, szczególnie te z okresu PRL w budownictwie wielkopłytowym. Głównym celem jest zrozumienie istniejącego układu w starym domu lub mieszkaniu, często w kontekście planowanego remontu, modernizacji, diagnostyki problemów (np. brak prądu w gniazdku) lub z czystej ciekawości technicznej.

Ten artykuł ma na celu wyjaśnienie, dlaczego znalezienie uniwersalnego schematu starej instalacji elektrycznej jest niemożliwe, oraz jak bezpiecznie zidentyfikować i zrozumieć układ elektryczny w starym domu, szczególnie w kontekście planowanego remontu lub modernizacji. Dowiesz się, jakie są kluczowe cechy dawnych instalacji, jakie niosą ze sobą zagrożenia i kiedy konieczna jest interwencja wykwalifikowanego elektryka.

Dlaczego uniwersalny "schemat starej instalacji elektrycznej" nie istnieje?

Próbując znaleźć gotowy schemat dla starej instalacji elektrycznej, szybko przekonamy się, że jest to zadanie niemal niemożliwe. Wynika to przede wszystkim z braku standaryzacji w budownictwie z okresu PRL. Często realizowano indywidualne projekty, a nierzadko ekipy budowlane wykazywały się tzw. "twórczością własną", odbiegającą od jakichkolwiek norm. Do tego dochodzi kwestia dokumentacji technicznej w wielu budynkach jest ona zagubiona, niekompletna, a czasem po prostu nigdy nie została sporządzona. W przeciwieństwie do dzisiejszych, rygorystycznych przepisów, dawne budownictwo nie zawsze przestrzegało ścisłych wytycznych, co skutkowało ogromną różnorodnością rozwiązań, często improwizowanych i dopasowywanych na bieżąco. Każdy stary budynek to w pewnym sensie unikat pod względem swojej instalacji elektrycznej.

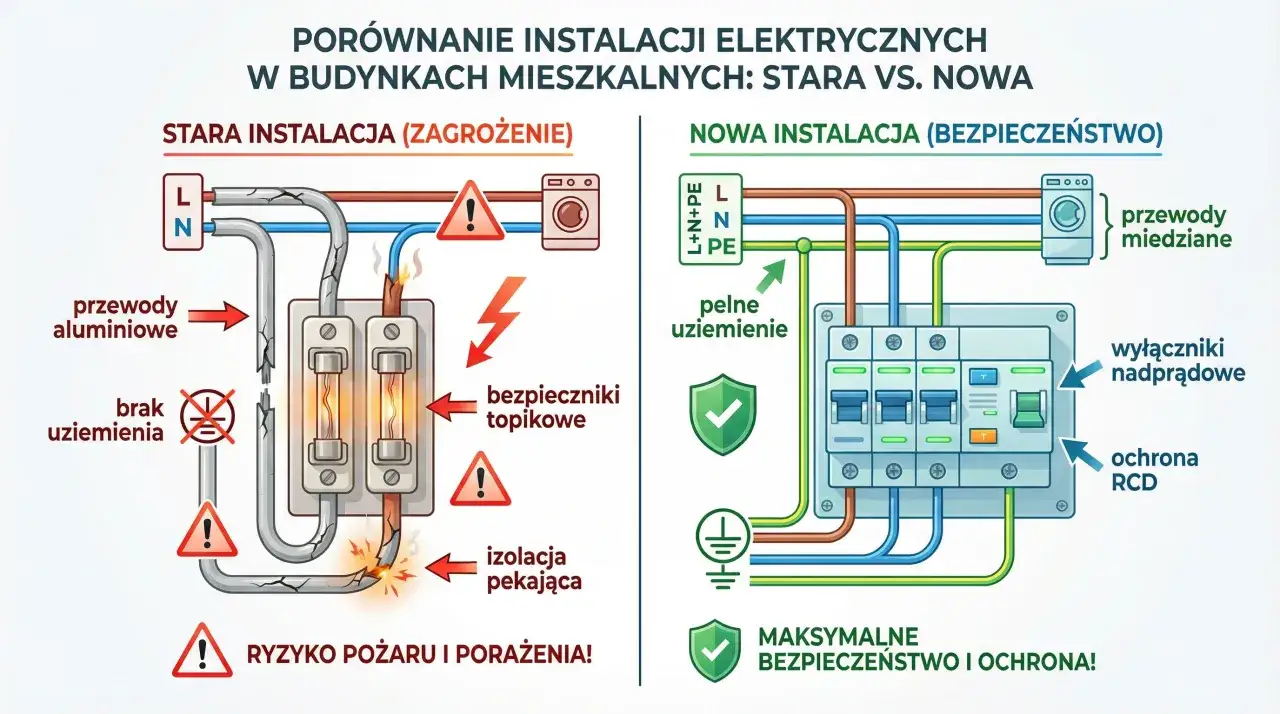

Jak rozpoznać, z jaką instalacją masz do czynienia? Kluczowe cechy starych systemów

Zrozumienie, z jaką instalacją elektryczną mamy do czynienia w starszym budynku, jest kluczowe dla oceny jej stanu i potencjalnych zagrożeń. Oto najważniejsze cechy, na które warto zwrócić uwagę:

• Układ dwuprzewodowy TN-C: To najbardziej charakterystyczna cecha starych instalacji. Oznacza, że przewód neutralny (N) i ochronny (PE) są połączone w jeden wspólny przewód PEN. W praktyce oznacza to brak oddzielnej żyły ochronnej.
• Przewody aluminiowe: Bardzo często w starszych budynkach spotkamy przewody aluminiowe. Można je rozpoznać po charakterystycznym, matowym kolorze i kruchości. Stanowią one poważne zagrożenie z czasem aluminium utlenia się, traci swoje właściwości, staje się kruche i "płynie" pod obciążeniem. Prowadzi to do luzowania się styków, wzrostu rezystancji, przegrzewania, iskrzenia i w skrajnych przypadkach do pożaru.
• Zerowanie zamiast uziemienia: W systemie dwuprzewodowym ochronę przeciwporażeniową realizowano poprzez tzw. zerowanie. Polegało to na połączeniu bolca ochronnego w gniazdku z przewodem neutralnym (PEN). Choć miało to zapewniać pewien poziom bezpieczeństwa, nie jest to rozwiązanie tak skuteczne jak nowoczesne uziemienie.
• Bezpieczniki topikowe (korki) vs. nowoczesne wyłączniki nadprądowe: Zamiast współczesnych, precyzyjnych wyłączników nadprądowych, w starych instalacjach dominowały bezpieczniki topikowe (tzw. korki). Są one wolniejsze w reakcji i mniej dokładne, co oznacza, że mogą nie zadziałać wystarczająco szybko w przypadku wystąpienia niebezpiecznych stanów.
• Niewystarczająca liczba obwodów: Standardem w budownictwie z epoki PRL było wykonanie instalacji z zaledwie 1-3 obwodami na całe mieszkanie. Dziś, przy ogromnej liczbie urządzeń elektrycznych, prowadzi to do stałego przeciążania tych nielicznych obwodów.
• Brak wyłączników różnicowoprądowych (RCD): Stare systemy po prostu nie były wyposażane w wyłączniki RCD, które są kluczowe dla ochrony życia i zdrowia. Co więcej, montaż RCD w istniejącym układzie TN-C jest technicznie niemożliwy bez gruntownej modernizacji instalacji.

Pamiętaj, że nawet jeśli instalacja wydaje się działać poprawnie, regularne przeglądy elektryczne (co 2-5 lat) są zalecane. Jednak w przypadku instalacji starszych niż 30-40 lat, niemal zawsze kwalifikują się one do całkowitej wymiany.

Jak "odrysować" schemat własnego mieszkania? Inwentaryzacja instalacji krok po kroku (z zachowaniem bezpieczeństwa!)

Chociaż uniwersalny schemat nie istnieje, możesz stworzyć prosty schemat własnej instalacji, który ułatwi Ci zrozumienie jej układu i pomoże w rozmowie z elektrykiem. Pamiętaj jednak, że bezpieczeństwo jest absolutnym priorytetem na każdym etapie!

1. Krok 1: Bezpieczeństwo absolutnym priorytetem jak prawidłowo odłączyć zasilanie? Zanim zaczniesz cokolwiek robić, upewnij się, że zasilanie jest całkowicie odłączone. Wyłącz główny bezpiecznik w mieszkaniu lub na klatce schodowej. Następnie, używając próbnika napięcia, sprawdź, czy w gniazdkach i przy punktach świetlnych faktycznie nie ma napięcia. Dopiero wtedy możesz przystąpić do dalszych działań.
2. Krok 2: Mapowanie obwodów które gniazdka i lampy są na jednym bezpieczniku? Aby zidentyfikować, które punkty elektryczne są podłączone do konkretnych bezpieczników, możesz użyć prostego triku. Podłącz do gniazdka lampkę nocną lub włącz radio. Następnie po kolei wyłączaj bezpieczniki w rozdzielnicy, aż lampka zgaśnie lub radio przestanie grać. W ten sposób dowiesz się, które gniazdka i oświetlenie obsługuje dany bezpiecznik. Powtórz tę czynność dla wszystkich obwodów.
3. Krok 3: Identyfikacja połączeń w puszkach i gniazdkach (tylko inspekcja wizualna!) Przy całkowicie odłączonym zasilaniu, możesz ostrożnie zdjąć osłony gniazdek i puszek rozgałęźnych. Celem jest wizualna ocena liczby przewodów, ich koloru i materiału. Zwróć uwagę, czy są to przewody dwużyłowe (jak w starych instalacjach) czy trójżyłowe (wskazujące na ewentualne późniejsze modernizacje). Oceń, czy przewody są aluminiowe, czy miedziane. Absolutnie nie wolno dotykać przewodów ani żadnych elementów instalacji podczas tej inspekcji!
4. Krok 4: Tworzenie prostego schematu ideowego dla własnych potrzeb. Na kartce papieru narysuj uproszczony plan swojego mieszkania. Zaznacz na nim lokalizację wszystkich gniazdek, włączników światła i punktów świetlnych. Obok każdego elementu możesz zanotować, do którego bezpiecznika jest podłączony (na podstawie kroku 2). Zaznacz również, gdzie znajdują się puszki rozgałęźne. Jeśli zauważyłeś różnice w przewodach (np. w jednym gniazdku są 3 żyły, a w innym 2), zaznacz to.

Pamiętaj, że wszelkie prace przy instalacji elektrycznej, zwłaszcza te wymagające manipulacji przy przewodach, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. Samodzielne działania są niezwykle ryzykowne!

Typowe układy połączeń w starym budownictwie – co można znaleźć w ścianie?

Stare instalacje elektryczne, zwłaszcza te z okresu PRL, często charakteryzowały się pewnymi powtarzalnymi schematami połączeń, które miały na celu maksymalne uproszczenie i ograniczenie kosztów.

• Schemat połączeń dla pojedynczego gniazdka z zerowaniem: W typowym, dwużyłowym układzie, przewód PEN (połączenie neutralnego i ochronnego) był doprowadzany do gniazdka. Następnie realizowano tzw. zerowanie bolec ochronny gniazdka był łączony (mostkowany) bezpośrednio z zaciskiem przewodu neutralnego. Brakowało oddzielnego przewodu ochronnego.
• Połączenia przelotowe czyli jak gniazdka były łączone szeregowo: Aby ograniczyć ilość przewodów, często stosowano połączenia przelotowe. Oznaczało to, że przewody dochodziły do pierwszego gniazdka w obwodzie, a następnie wychodziły z niego i biegły do kolejnego gniazdka, i tak dalej. Wszystkie gniazdka w danym obwodzie były więc połączone szeregowo, co mogło prowadzić do spadków napięcia i problemów z obciążeniem.
• Centralna Puszka Rozgałęźna (CPR) serce instalacji w wielkiej płycie: W budownictwie wielkopłytowym, zwłaszcza w blokach mieszkalnych, centralnym punktem, z którego rozchodziły się obwody na całe mieszkanie, była tzw. Centralna Puszka Rozgałęźna (CPR). Była to zazwyczaj duża puszka, w której następowało rozdzielenie przewodów z głównego zasilania na poszczególne obwody oświetleniowe i gniazdkowe. Była to swoista "rozdzielnica" tamtych czasów, często pozbawiona nowoczesnych zabezpieczeń.

Największe zagrożenia ukryte w starych przewodach – tego nie możesz ignorować

Użytkowanie starych instalacji elektrycznych wiąże się z szeregiem poważnych zagrożeń, których absolutnie nie można lekceważyć. Oto te najgroźniejsze:

• Ryzyko pożaru:
  • Przegrzewające się aluminium: Jak już wspominałem, przewody aluminiowe z czasem tracą swoje właściwości. Stają się kruche, "płyną" pod wpływem obciążenia, co prowadzi do poluzowania styków. W miejscach luźnych połączeń rośnie rezystancja, a co za tym idzie temperatura. Przegrzewanie się przewodów i połączeń jest jedną z głównych przyczyn pożarów instalacji elektrycznych.
  • Przeciążone obwody: Niewystarczająca liczba obwodów w połączeniu z dzisiejszym zapotrzebowaniem na energię elektryczną sprawia, że stare instalacje są niemal stale przeciążone. Długotrwałe przeciążenie prowadzi do nadmiernego nagrzewania się przewodów, izolacji, a w konsekwencji do ryzyka zapłonu.
  • Uszkodzona izolacja: Izolacja przewodów z biegiem lat starzeje się, staje się krucha i może pękać. Uszkodzona izolacja to prosta droga do zwarcia, które może wywołać iskrzenie i pożar.
• Zwiększone niebezpieczeństwo porażenia prądem z powodu braku RCD: Brak wyłączników różnicowoprądowych (RCD) w starych instalacjach oznacza brak skutecznej ochrony przed porażeniem prądem. RCD reaguje na niewielkie upływy prądu, które mogą wystąpić np. w przypadku uszkodzenia izolacji urządzenia lub kontaktu człowieka z elementem pod napięciem. Bez tej ochrony ryzyko śmiertelnego porażenia jest znacznie wyższe.
• Awarie sprzętu AGD i RTV spowodowane niestabilnym zasilaniem: Stare instalacje często borykają się z problemami niestabilnego napięcia, spadkami napięcia, a nawet przepięciami. Są one często wynikiem luźnych połączeń, przeciążeń i ogólnego zużycia instalacji. Takie wahania napięcia mogą prowadzić do uszkodzenia wrażliwej elektroniki w nowoczesnych urządzeniach AGD i RTV, generując dodatkowe koszty.

Odczytywanie starych symboli: Krótki przewodnik po oznaczeniach z epoki

Choć uniwersalny schemat starej instalacji elektrycznej jest rzadkością, a dokumentacja często nie istnieje, w niektórych przypadkach można natrafić na szczątkowe oznaczenia lub symbole, które mogą pomóc w zrozumieniu układu. Warto pamiętać, że standardy były inne, a oznaczenia często uproszczone.

• Podstawowe symbole na schematach (jeśli jakimś cudem je znajdziesz): Symbole elektryczne na schematach z epoki PRL mogły różnić się od współczesnych, ale często zachowywały pewne podobieństwa. Na przykład, prostokąt z krzyżykiem mógł oznaczać oprawę oświetleniową, a charakterystyczny symbol z kółkiem i kreskami gniazdko. Bezpieczniki często oznaczano jako prostokąt z łukiem. Choć uniwersalnych schematów nie ma, niektóre symbole były zbliżone do obecnych, ale mogły mieć uproszczoną formę. Według danych zpe.gov.pl, "rozumienie podstawowych symboli jest kluczowe dla interpretacji nawet fragmentarycznych planów instalacji elektrycznych".
• Oznaczenia przewodów i zacisków w starych puszkach i rozdzielnicach: W starych puszkach rozgałęźnych i rozdzielnicach często brakowało jasnych oznaczeń. Przewody mogły być rozróżniane jedynie po kolorze (choć kolory nie zawsze były zgodne z późniejszymi normami) lub po prostu po ich położeniu. Czasami można było spotkać ręcznie naniesione oznaczenia na izolacji lub na zaciskach, ale nie było to regułą. Często jedynym sposobem identyfikacji było "podążanie" za przewodem lub eksperymentowanie z odłączaniem zasilania, jak opisano w poprzedniej sekcji.

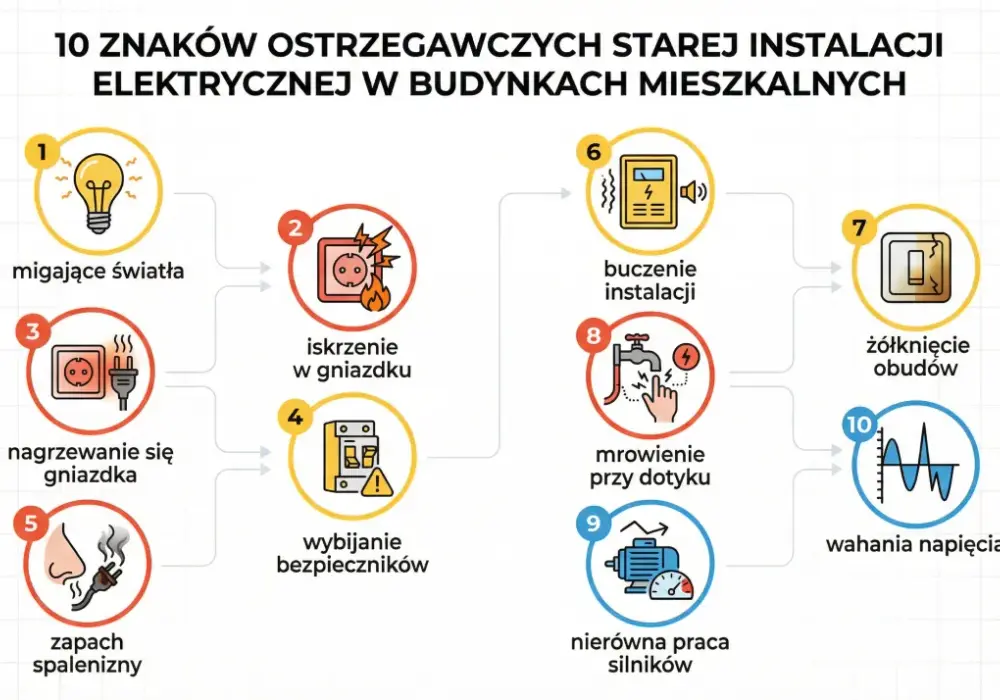

Kiedy zrozumienie schematu to za mało? Sygnały, że natychmiast trzeba wezwać elektryka

Czasami nawet najlepsze zrozumienie układu instalacji nie wystarczy, aby zapewnić bezpieczeństwo. Istnieją bowiem sygnały, które świadczą o poważnych problemach i wymagają natychmiastowej interwencji wykwalifikowanego elektryka:

• "Mruganie" światła i "buczenie" w gniazdkach co oznaczają te objawy? Takie zjawiska mogą świadczyć o luźnych połączeniach w instalacji, przeciążeniu obwodów lub problemach z jakością napięcia dostarczanego z sieci. Wszystkie te sytuacje są niebezpieczne i wymagają sprawdzenia przez specjalistę.
• Ciepłe gniazdka lub zapach spalenizny czerwony alarm dla Twojego bezpieczeństwa: To są bezpośrednie sygnały przegrzewania się instalacji. Ciepło wydzielające się w gniazdku lub charakterystyczny zapach spalenizny oznaczają, że coś jest nie tak i istnieje realne ryzyko pożaru. W takiej sytuacji należy natychmiast odłączyć zasilanie i wezwać elektryka.
• Częste wybijanie bezpieczników: Jeśli bezpieczniki "wybijają" regularnie, jest to silny sygnał, że obwód jest przeciążony lub występuje w nim zwarcie. Długotrwałe ignorowanie tego problemu może prowadzić do uszkodzenia instalacji, a nawet pożaru.
• Iskrzenie w gniazdkach lub włącznikach: Iskrzenie jest objawem luźnych połączeń lub uszkodzeń mechanicznych wewnątrz osprzętu. Jest to bardzo niebezpieczne, ponieważ iskry mogą łatwo zainicjować pożar, zwłaszcza jeśli w pobliżu znajdują się materiały łatwopalne.
• Planowanie remontu kuchni lub łazienki dlaczego to idealny moment na wymianę instalacji? Kuchnia i łazienka to pomieszczenia o podwyższonym ryzyku ze względu na obecność wody, dużą liczbę urządzeń elektrycznych i często większe obciążenie instalacji. Remont tych pomieszczeń to idealna okazja do kompleksowej modernizacji instalacji elektrycznej, która zapewni bezpieczeństwo na lata.

Twoje następne kroki: Od wiedzy o starym schemacie do bezpiecznej i nowoczesnej instalacji

Posiadanie wiedzy o tym, jak wyglądają stare instalacje elektryczne i jakie niosą ze sobą zagrożenia, to pierwszy krok do zapewnienia sobie bezpieczeństwa. Co dalej?

• Dlaczego modernizacja do układu trójprzewodowego (TN-S) to jedyne słuszne rozwiązanie? Obecnie standardem bezpieczeństwa jest instalacja wykonana w układzie trójprzewodowym TN-S. Oznacza to oddzielny przewód neutralny (N) i oddzielny przewód ochronny (PE). W połączeniu z nowoczesnymi wyłącznikami nadprądowymi i wyłącznikami różnicowoprądowymi (RCD), system TN-S zapewnia najwyższy poziom ochrony przed porażeniem prądem i przed skutkami zwarć. Jest to inwestycja w bezpieczeństwo Twoje i Twojej rodziny.
• Jak przygotować się do rozmowy z elektrykiem w sprawie wymiany instalacji? Zanim wezwiesz elektryka, warto zebrać jak najwięcej informacji. Przygotuj listę swoich potrzeb: ile gniazdek potrzebujesz w poszczególnych pomieszczeniach, gdzie planujesz umieścić punkty świetlne, jakie urządzenia AGD i RTV zamierzasz podłączyć. Jeśli udało Ci się zebrać jakieś informacje o obecnej instalacji (np. z własnej inwentaryzacji), również je przygotuj. Im więcej informacji przekażesz elektrykowi, tym lepiej będzie mógł zaplanować prace.
• Podkreśl ponownie, że bezpieczeństwo jest najważniejsze i wszelkie prace modernizacyjne muszą być wykonane przez certyfikowanego elektryka. Nigdy nie próbuj samodzielnie wymieniać instalacji elektrycznej, jeśli nie posiadasz odpowiednich uprawnień i wiedzy. Jest to niezwykle niebezpieczne. Zlecenie prac wykwalifikowanemu specjaliście to gwarancja, że instalacja zostanie wykonana zgodnie z obowiązującymi normami i przepisami, co przełoży się na Twoje bezpieczeństwo.
