Uziom pionowy, zwany również szpilkowym, stanowi fundament bezpieczeństwa każdej nowoczesnej instalacji elektrycznej i odgromowej. Jego prawidłowe umiejscowienie względem budynku to nie tylko kwestia zgodności z przepisami, ale przede wszystkim gwarancja ochrony życia i mienia. W tym przewodniku przyjrzymy się kluczowym aspektom lokalizacji uziomu pionowego, aby zapewnić jego maksymalną skuteczność i bezpieczeństwo użytkowania.
Dlaczego prawidłowa odległość uziomu od budynku to kwestia fundamentalna dla bezpieczeństwa?
Prawidłowe umiejscowienie uziomu pionowego ma bezpośredni wpływ na ochronę życia i mienia, stanowiąc kluczowy element systemu bezpieczeństwa elektrycznego. Zaniedbanie tej pozornie prostej kwestii może prowadzić do groźnych konsekwencji, które wykraczają daleko poza zwykłe niedogodności techniczne.
Rola uziomu w ochronie życia i mienia: więcej niż tylko przepis
Uziom pionowy to nic innego jak metalowy pręt, zazwyczaj wykonany ze stali pokrytej miedzią lub cynkiem, wbity głęboko w grunt. Jego podstawową funkcją jest bezpieczne odprowadzenie nadmiaru ładunków elektrycznych pochodzących na przykład z wyładowań atmosferycznych lub awarii instalacji do ziemi. Jest to element, który tworzy ścieżkę o niskiej rezystancji dla prądu, zapobiegając jego gromadzeniu się w instalacji i potencjalnemu porażeniu ludzi lub uszkodzeniu sprzętu. To nie tylko wymóg prawny, ale przede wszystkim kluczowy element zabezpieczający, który w krytycznych sytuacjach może uratować życie.
Napięcie krokowe: cichy zabójca, którego możesz uniknąć
Jednym z największych zagrożeń związanych z nieprawidłowym umiejscowieniem uziomu jest zjawisko napięcia krokowego. Podczas wyładowania atmosferycznego lub gwałtownego przepływu prądu przez uziom, potencjał elektryczny gruntu w jego bezpośrednim sąsiedztwie może znacząco wzrosnąć. Jeśli osoba znajduje się w pobliżu, a jej stopy są rozstawione na pewną odległość, przez jej ciało może przepłynąć niebezpieczny prąd. Zachowanie odpowiedniej odległości uziomu od budynku jest kluczowe, aby zminimalizować ryzyko wystąpienia takich napięć w miejscach, gdzie przebywają ludzie, takich jak ścieżki czy tarasy.
Ochrona fundamentów i instalacji podziemnych przed uszkodzeniem
Instalacja uziomu pionowego często wymaga użycia ciężkiego sprzętu lub młotów do wbijania prętów na odpowiednią głębokość. Jeśli uziom jest umieszczony zbyt blisko fundamentu budynku, istnieje realne ryzyko jego mechanicznego uszkodzenia podczas montażu. Co więcej, nieprawidłowo zaplanowana lokalizacja może prowadzić do kolizji z istniejącymi już instalacjami podziemnymi, takimi jak rury wodociągowe, kanalizacyjne czy kable energetyczne. Prawidłowa odległość chroni zarówno konstrukcję budynku, jak i inne newralgiczne sieci infrastrukturalne.
Normy i przepisy w pigułce: co mówi polskie prawo o lokalizacji uziomu?
Znajomość obowiązujących norm i przepisów jest absolutnie kluczowa dla każdego, kto zajmuje się projektowaniem lub wykonawstwem instalacji elektrycznych i odgromowych. Polskie prawo budowlane oraz szczegółowe normy techniczne jasno określają zasady dotyczące uziemień, w tym ich lokalizacji względem budynków. Ignorowanie tych wytycznych to prosta droga do problemów prawnych i technicznych.
Kluczowa rola normy PN-EN 62305 w systemach odgromowych
Norma PN-EN 62305, zatytułowana "Ochrona odgromowa", stanowi fundamentalny dokument regulujący wszystkie aspekty związane z ochroną budynków i ich mieszkańców przed skutkami wyładowań atmosferycznych. W kontekście uziemień, norma ta określa wymagania dotyczące projektowania, instalacji, a także konserwacji systemów ochrony odgromowej. Wskazuje na konieczność zapewnienia odpowiedniej rezystancji uziemienia i prawidłowego rozmieszczenia elementów uziemiających, aby skutecznie odprowadzić prąd piorunowy do ziemi.
Wytyczne z normy PN-HD 60364-5-54 dla instalacji elektrycznych
Z kolei norma PN-HD 60364-5-54, będąca częścią szerszego zbioru norm dotyczących instalacji elektrycznych niskiego napięcia, skupia się na aspektach uziemienia i przewodów ochronnych. Choć nie zawsze precyzuje ona konkretne odległości od budynku w taki sam sposób jak normy odgromowe, to dostarcza ogólnych wytycznych dotyczących zapewnienia skutecznego uziemienia, które jest niezbędne dla prawidłowego działania zabezpieczeń elektrycznych i ochrony przeciwporażeniowej.
Uziom ochronny a uziom odgromowy – czy zawsze obowiązują te same zasady?
Warto zaznaczyć, że rozróżniamy uziom ochronny, stanowiący integralną część instalacji elektrycznej i służący ochronie przeciwporażeniowej, oraz uziom odgromowy, będący elementem systemu ochrony przed skutkami wyładowań atmosferycznych. W praktyce często oba te systemy są ze sobą połączone, tworząc wspólny system uziemień, lub nawet jeden element pełni obie funkcje. Choć zasady lokalizacji mogą się częściowo pokrywać, kluczowe jest zrozumienie specyfiki każdej z funkcji, aby zapewnić kompleksowe bezpieczeństwo.

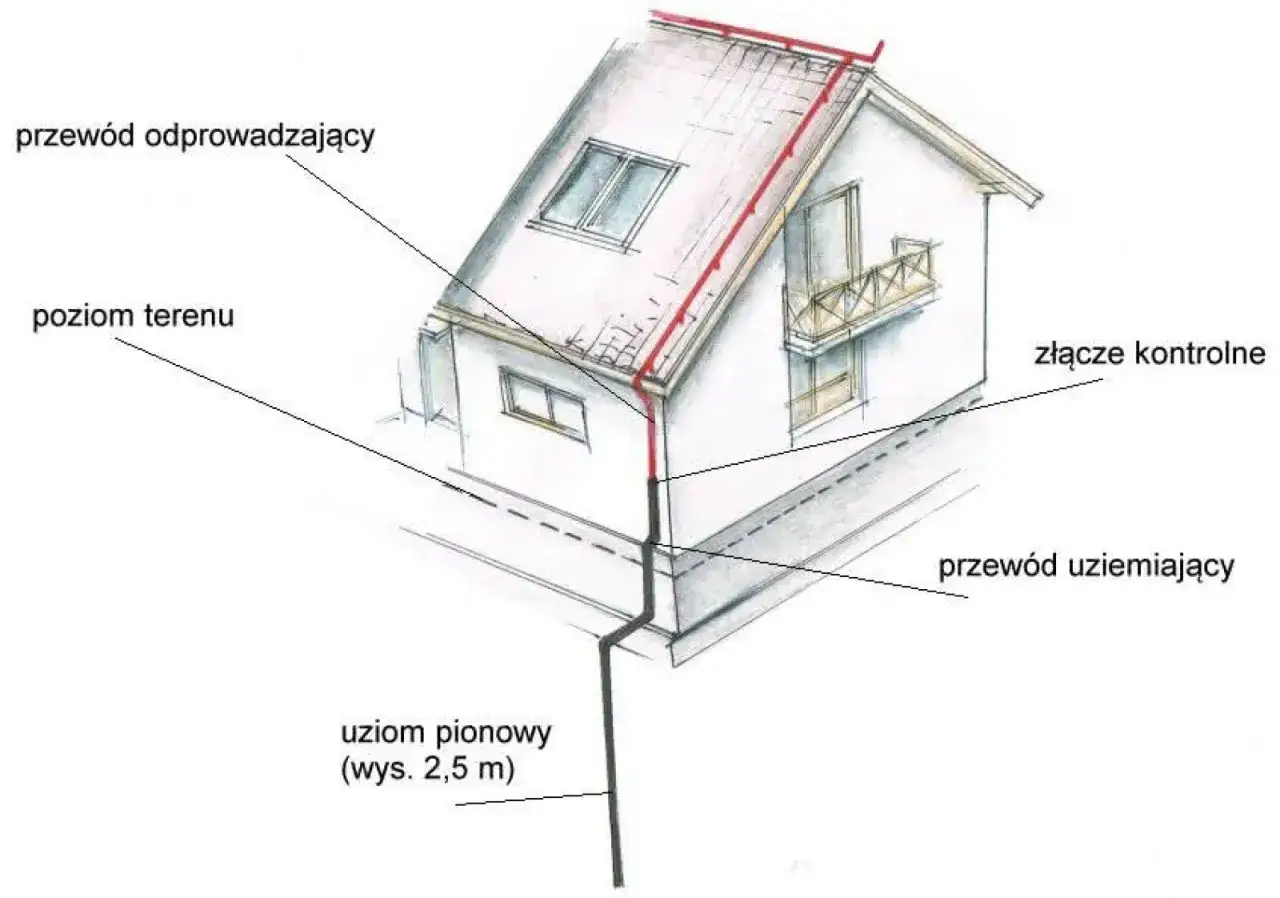

Minimalna i zalecana odległość uziomu pionowego: konkretne liczby i zasady
Po omówieniu teoretycznych podstaw i przepisów, czas przejść do konkretów. Ta sekcja dostarczy jasnych, liczbowych wytycznych dotyczących odległości uziomu pionowego od budynku, opartych na doświadczeniu instalatorów i wymogach norm.
Złota zasada 1 metra: skąd się wzięła i dlaczego jest tak ważna?
Jedną z najczęściej podawanych i uznawanych za bezpieczną minimalnych odległości uziomu pionowego od zewnętrznej krawędzi budynku, a konkretnie od fundamentu, jest 1 metr. Skąd się wzięła ta wartość? Jest to wynik kompromisu pomiędzy potrzebą zapewnienia odpowiedniej odległości od konstrukcji budynku, aby uniknąć mechanicznych uszkodzeń podczas instalacji, a jednocześnie zminimalizować ryzyko powstania niebezpiecznych napięć krokowych w bezpośrednim sąsiedztwie domu. Według danych rst.pl, ta minimalna odległość jest często stosowana jako punkt wyjścia do dalszych rozważań lokalizacyjnych.
Odległość równa głębokości: kiedy warto zastosować tę metodę?
Niektórzy eksperci i normy sugerują bardziej zaawansowaną zasadę, zgodnie z którą odległość uziomu od ściany budynku powinna być równa jego głębokości pogrążenia. Oznacza to, że jeśli pręt uziemiający wbity jest na głębokość 3 metrów, powinien być oddalony od ściany również o 3 metry. Ta metoda jest szczególnie zalecana w sytuacjach, gdy chcemy zapewnić optymalne rozpraszanie prądu w gruncie, minimalizując jednocześnie wpływ budynku na efektywność uziemienia. Jest to rozwiązanie bardziej złożone, ale potencjalnie bardziej skuteczne.
Czy można zainstalować uziom bliżej? Analiza wyjątkowych sytuacji i ryzyka
W pewnych, bardzo specyficznych sytuacjach, na przykład na bardzo ograniczonej przestrzeni działki, może pojawić się pokusa zainstalowania uziomu bliżej niż zalecane 1 metr. Należy jednak podkreślić, że jest to rozwiązanie obarczone znacznym ryzykiem. Zwiększa się prawdopodobieństwo uszkodzenia fundamentu, a co gorsza, znacząco rośnie ryzyko wystąpienia niebezpiecznych napięć krokowych w bezpośrednim sąsiedztwie budynku. W większości przypadków takie odstępstwa od norm nie są rekomendowane i mogą prowadzić do problemów z odbiorem instalacji lub jej późniejszym funkcjonowaniem.
Jakie czynniki poza odległością decydują o skuteczności uziemienia?
Sama odległość uziomu od budynku to tylko jeden z elementów wpływających na jego skuteczność. Aby system uziemienia działał prawidłowo i zapewniał wymagany poziom bezpieczeństwa, należy wziąć pod uwagę szereg innych, równie ważnych czynników środowiskowych i technicznych.
Rodzaj gruntu i jego rezystywność: dlaczego piasek to nie to samo co glina?
Skuteczność uziemienia jest w dużej mierze zależna od właściwości gruntu, w którym uziom jest zainstalowany. Różne rodzaje gleby charakteryzują się odmienną rezystywnością, czyli zdolnością do przewodzenia prądu. Grunt gliniasty lub torfowy, zazwyczaj wilgotny, ma niską rezystywność, co sprzyja dobremu uziemieniu. Z kolei grunt piaszczysty, szczególnie suchy, ma wysoką rezystywność, co utrudnia rozpraszanie prądu. Celem nadrzędnym jest osiągnięcie docelowej rezystancji uziemienia, która dla domów jednorodzinnych nie powinna przekraczać 10 Ω. Rodzaj gruntu bezpośrednio wpływa na to, jak głęboko i jak wiele uziomów należy zastosować, aby ten cel osiągnąć.
Wpływ strefy przemarzania gruntu na głębokość i lokalizację uziomu
Warunki gruntowe zmieniają się wraz z porami roku, a szczególnie niekorzystny wpływ na rezystancję uziemienia może mieć zamarzanie gruntu. Strefa przemarzania w Polsce sięga zazwyczaj od 0,8 do 1,4 metra w głąb ziemi. Aby zapewnić stabilne i niezmienne parametry uziemienia przez cały rok, uziom pionowy musi być pogrążony poniżej tej strefy. Zazwyczaj dąży się do osiągnięcia głębokości co najmniej 3 metrów, a górna część uziomu powinna znajdować się co najmniej 0,5 metra pod powierzchnią terenu, co dodatkowo chroni go przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych.
Mapa instalacji podziemnych: jak uniknąć kolizji z rurami i kablami?
Przed rozpoczęciem jakichkolwiek prac ziemnych związanych z instalacją uziomu, kluczowe jest zapoznanie się z mapą uzbrojenia terenu. Pozwala ona zidentyfikować lokalizację istniejących instalacji podziemnych, takich jak sieci gazowe, wodociągowe, kanalizacyjne, a także kable energetyczne i telekomunikacyjne. Należy zachować minimalną odległość 2 metrów od tych instalacji, aby uniknąć ryzyka ich uszkodzenia podczas wbijania uziomu. Kolizja z takimi sieciami może prowadzić do poważnych awarii, zagrożenia życia i kosztownych napraw.
Najczęstsze błędy przy montażu uziomu pionowego i jak się ich ustrzec
Teoria to jedno, a praktyka to drugie. Nawet przy najlepszych chęciach i znajomości norm, w trakcie montażu uziomu pionowego można popełnić błędy, które zniweczą jego skuteczność. Oto najczęstsze z nich i sposoby, jak ich unikać.
Błąd nr 1: Zbyt płytkie pogrążenie prętów uziemiających
Jednym z najpoważniejszych błędów jest zbyt płytkie wbicie prętów uziemiających. Jak już wspomniano, minimalna głębokość pogrążenia to 3 metry, a górna część uziomu powinna znajdować się co najmniej 0,5 metra pod powierzchnią terenu. Zbyt płytkie umieszczenie uziomu sprawia, że jego rezystancja staje się bardzo zmienna i silnie zależna od chwilowej wilgotności gruntu, a także może nie dotrzeć do głębszych, bardziej wilgotnych warstw gleby, które zapewniają lepsze przewodnictwo.
Błąd nr 2: Ignorowanie pomiaru rezystancji po zakończeniu prac
Instalacja uziomu to nie koniec prac. Absolutnie kluczowe jest wykonanie pomiaru rezystancji uziemienia po jego zainstalowaniu. Bez tego pomiaru nie mamy żadnej pewności, czy uziemienie spełnia wymagane normy (maksymalnie 10 Ω dla domów jednorodzinnych). Jest to jedyny sposób, aby zweryfikować, czy cała instalacja działa poprawnie i zapewnia odpowiedni poziom bezpieczeństwa.
Błąd nr 3: Nieprawidłowe połączenie uziomu z resztą instalacji
Sam uziom pionowy, nawet prawidłowo wbity, nie spełni swojej funkcji, jeśli nie zostanie poprawnie i trwale połączony z resztą instalacji. Kluczowe jest solidne połączenie uziomu z główną szyną wyrównawczą (GSU), a następnie z instalacją elektryczną i odgromową. Słabe, skorodowane lub nieprawidłowo wykonane połączenie może stanowić największą przeszkodę dla przepływu prądu, czyniąc całe uziemienie nieskutecznym.
Uziom pionowy czy otokowy? Krótkie porównanie pod kątem lokalizacji i skuteczności
Chociaż ten artykuł skupia się na uziemieniu pionowym, warto krótko wspomnieć o alternatywach, aby lepiej zrozumieć, dlaczego w pewnych sytuacjach wybór konkretnego typu uziomu jest bardziej uzasadniony.
Kiedy uziom pionowy jest najlepszym wyborem?
Uziom pionowy, ze względu na swoją konstrukcję, jest często preferowanym rozwiązaniem w sytuacjach, gdy przestrzeń na działce jest ograniczona. Zajmuje stosunkowo niewielką powierzchnię. Jego główną zaletą jest możliwość głębokiego pogrążenia, co pozwala na dotarcie do wilgotnych warstw gruntu nawet na terenach o wysokiej rezystywności. Montaż, choć wymaga odpowiedniego sprzętu, jest zazwyczaj prostszy niż wykonanie rozległego uziomu otokowego.
Przeczytaj również: Czy Lidlomix działa z Cookidoo? Wszystko, co musisz wiedzieć teraz
Zalety i ograniczenia uziomu otokowego w kontekście odległości od budynku
Uziom otokowy, znany również jako uziom fundamentowy (jeśli jest zintegrowany z fundamentem) lub uziom wykonywany wokół fundamentu, charakteryzuje się dużą powierzchnią styku z gruntem. Jego główną zaletą jest możliwość wykorzystania fundamentów jako elementu przewodzącego. Jednakże, wymaga on zaplanowania na etapie budowy i zajmuje znacznie więcej miejsca na działce niż uziom pionowy. W kontekście odległości od budynku, uziom otokowy jest z definicji blisko konstrukcji, co wymaga szczególnej uwagi na etapie projektowania instalacji.
