Silnik jednofazowy kręci w złą stronę? Zmień kierunek obrotów!

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i skutecznie zmienić kierunek obrotów silnika jednofazowego. Dowiesz się, jak rozpoznać typ silnika, jakie środki ostrożności podjąć i jak precyzyjnie przepiąć przewody, aby rozwiązać konkretny problem techniczny w Twoim warsztacie czy domu.

Dlaczego zmiana kierunku obrotów silnika może być Ci potrzebna?

Zmiana kierunku obrotów silnika jednofazowego może być niezbędna w wielu praktycznych zastosowaniach. Pomyśl o wiertarkach stołowych, gdzie kierunek obrotów wrzeciona ma znaczenie dla rodzaju obrabianego materiału, czy o przenośnikach taśmowych, które muszą transportować materiał w określoną stronę. Podobnie wentylatory, pompy, betoniarki czy maszyny stolarskie często wymagają dostosowania kierunku wirowania do specyfiki pracy. Bez tej możliwości wiele urządzeń byłoby po prostu bezużytecznych lub wymagałoby skomplikowanych modyfikacji.

Kierunek wirowania ma kluczowe znaczenie nie tylko dla funkcjonalności, ale także dla bezpieczeństwa użytkowania danego urządzenia. W przypadku maszyn do obróbki materiałów, niewłaściwy kierunek może prowadzić do niekontrolowanego wyrzutu wiórów lub uszkodzenia narzędzia. W pompach czy mieszadłach, zła orientacja obrotów może skutkować brakiem przepływu lub nieprawidłowym mieszaniem substancji. Dlatego tak ważne jest, aby silnik pracował zgodnie z przeznaczeniem, a w razie potrzeby można było łatwo zmienić jego kierunek obrotów.

Zanim zaczniesz: absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z prądem elektrycznym, nawet tym z domowego gniazdka, nigdy nie jest pozbawiona ryzyka. Dlatego przed przystąpieniem do jakichkolwiek prac przy silniku, konieczne jest zachowanie najwyższej ostrożności i ścisłe przestrzeganie zasad bezpieczeństwa. Porażenie prądem może mieć tragiczne skutki, dlatego nie wolno bagatelizować żadnego z poniższych punktów.

• Odłączenie zasilania krok numer jeden, którego nie wolno pominąć: Podkreślam to z pełną stanowczością zanim dotkniesz jakiegokolwiek przewodu czy elementu silnika, musisz mieć pewność, że jest on całkowicie odłączony od sieci elektrycznej. Najbezpieczniej jest wyjąć wtyczkę z gniazdka lub wyłączyć odpowiedni bezpiecznik w tablicy rozdzielczej. To absolutnie kluczowy krok, który chroni Cię przed ryzykiem śmiertelnego porażenia prądem.
• Niezbędne narzędzia i jak bezpiecznie przygotować stanowisko pracy: Do pracy potrzebujesz narzędzi z izolowanymi rękojeściami, takich jak śrubokręty, kombinerki czy szczypce. Niezbędny będzie również multimetr do pomiarów. Stanowisko pracy powinno być suche unikaj pracy na mokrej podłodze. Usuń wszelkie metalowe przedmioty z bezpośredniego otoczenia. Zadbaj o dobrą wentylację, szczególnie jeśli pracujesz w zamkniętym pomieszczeniu.
• Uwaga na kondensator jak go bezpiecznie rozładować?: Kondensatory, często obecne w silnikach jednofazowych, potrafią magazynować ładunek elektryczny nawet długo po odłączeniu zasilania. To potencjalne zagrożenie. Aby go bezpiecznie rozładować, możesz użyć rezystora o odpowiedniej wartości lub, zachowując szczególną ostrożność i używając narzędzi z izolowanymi rękojeściami, zwarcia na chwilę jego wyprowadzenia. Nigdy nie dotykaj jednocześnie obu biegunów kondensatora gołymi rękami!

Klucz do sukcesu: Jak rozpoznać typ Twojego silnika jednofazowego?

Prawidłowa identyfikacja typu silnika jednofazowego jest absolutnie niezbędna do tego, aby móc bezpiecznie i skutecznie zmienić kierunek jego obrotów. Bez tej wiedzy narażasz się na uszkodzenie silnika, a co gorsza na niebezpieczeństwo porażenia prądem. Dlatego poświęć chwilę na dokładne przyjrzenie się swojemu urządzeniu.

• Tabliczka znamionowa kopalnia wiedzy o Twoim silniku: To Twoje pierwsze i najważniejsze źródło informacji. Na tabliczce znamionowej znajdziesz kluczowe dane: typ silnika, jego moc, napięcie pracy, pobór prądu, a często także uproszczony schemat połączeń. Dokładnie ją przestudiuj może zawierać wskazówki dotyczące konfiguracji uzwojeń.
• Silnik z kondensatorem najpopularniejszy pacjent na stole: Jeśli Twój silnik posiada charakterystyczny, cylindryczny element kondensator to najprawdopodobniej masz do czynienia z najczęściej spotykanym typem silnika jednofazowego. Zazwyczaj wychodzą z niego 3 lub 4 przewody. Zmiana kierunku obrotów w takich silnikach polega na zamianie sposobu zasilania uzwojenia pomocniczego (rozruchowego) względem uzwojenia głównego (roboczego).
• Silnik szczotkowy (uniwersalny) jak go odróżnić?: Silniki szczotkowe, często spotykane w elektronarzędziach takich jak wiertarki czy szlifierki, mają widoczne elementy szczotki węglowe. Podczas pracy mogą wydzielać charakterystyczny zapach ozonu. W ich przypadku zmiana kierunku obrotów jest realizowana poprzez zamianę podłączenia przewodów, które zasilają szczotki.
• Silniki bez możliwości zmiany obrotów kiedy musisz odpuścić?: Trzeba wiedzieć, że nie każdy silnik jednofazowy pozwala na zmianę kierunku obrotów. Dotyczy to zwłaszcza prostszych konstrukcji, na przykład silników ze zwartą fazą pomocniczą (tzw. silniki zwarte lub zwarte biegunowo). W takich przypadkach kierunek obrotów jest stały i wynika z samej budowy silnika. Próba jego zmiany bez gruntownej przebudowy jest po prostu niemożliwa.

Instrukcja krok po kroku: Zmiana kierunku w silniku z kondensatorem

Teraz przejdziemy do sedna jak faktycznie dokonać zmiany kierunku obrotów w najpopularniejszym typie silnika jednofazowego, czyli tym z kondensatorem. Pamiętaj o zachowaniu wszystkich środków ostrożności, o których mówiliśmy wcześniej.

1. Krok 1: Identyfikacja uzwojeń roboczego i pomocniczego za pomocą multimetru:

   • Najpierw musisz zlokalizować puszkę przyłączeniową silnika i otworzyć ją. Zidentyfikuj przewody wychodzące z silnika.
   • Ustaw swój multimetr na pomiar ciągłości obwodu lub najniższy zakres rezystancji (Ω).
   • Zmierz rezystancję między poszczególnymi parami przewodów. Uzwojenie robocze (główne) ma zazwyczaj niższą rezystancję niż uzwojenie pomocnicze (rozruchowe).
   • Zapisz sobie, które przewody należą do uzwojenia roboczego, a które do pomocniczego. Często uzwojenie pomocnicze jest połączone szeregowo z kondensatorem.

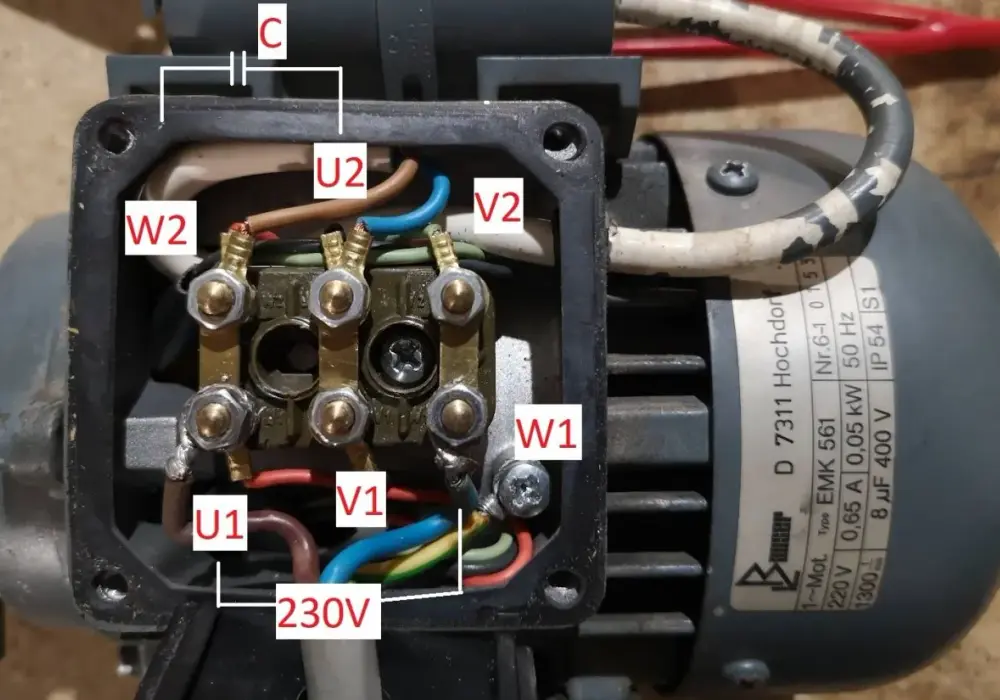

2. Krok 2: Analiza puszki przyłączeniowej i odnalezienie schematu producenta:

   • Po otwarciu puszki przyłączeniowej, dokładnie obejrzyj jej wnętrze. Wielu producentów umieszcza na wewnętrznej stronie pokrywy lub na obudowie puszki schemat połączeń, często z zaznaczoną opcją zmiany kierunku obrotów.
   • Jeśli schemat jest dostępny, jest to najprostsza droga. Zwróć uwagę na oznaczenia zacisków i sposób, w jaki należy przepiąć przewody, aby uzyskać pożądany kierunek.

3. Krok 3: Przepięcie przewodów gdzie tkwi sekret zmiany kierunku? (Szczegółowy opis z przykładami):

   • Sekret zmiany kierunku obrotów w silniku z kondensatorem tkwi w odwróceniu sposobu zasilania uzwojenia pomocniczego względem uzwojenia głównego.
   • Załóżmy, że masz silnik z czterema przewodami: dwa z uzwojenia głównego (oznaczmy je jako G1, G2) i dwa z uzwojenia pomocniczego (P1, P2), do którego podłączony jest kondensator.
   • Standardowe podłączenie, dające jeden kierunek obrotów, może wyglądać tak: zasilanie sieciowe L podłączasz do G1, N do G2, a kondensator łączysz między P1 a G2.
   • Aby zmienić kierunek, musisz zamienić podłączenie jednego z końców uzwojenia pomocniczego. W tym przykładzie, możesz podłączyć kondensator między P2 a G1. Inna możliwość to podłączenie kondensatora między P1 a G1, a zasilanie sieciowe L do G1, N do G2. Ważne jest, aby uzwojenie pomocnicze z kondensatorem było zasilane w sposób "przesunięty fazowo" względem głównego.
   • Według danych elektrykadlakazdego.pl, kluczem jest zamiana podłączenia uzwojenia pomocniczego względem uzwojenia głównego, a kondensator zawsze pozostaje w szeregu z tym uzwojeniem pomocniczym.
   • Pamiętaj: Kondensator zawsze musi być podłączony szeregowo z uzwojeniem pomocniczym. Nigdy nie próbuj podłączać go bezpośrednio do sieci!

4. Krok 4: Montaż i bezpieczne uruchomienie testowe:

   • Po dokonaniu przepięć, upewnij się, że wszystkie połączenia są solidne, dobrze zaizolowane (np. za pomocą kostek elektrycznych lub taśmy izolacyjnej) i nie ma ryzyka zwarcia.
   • Starannie zmontuj puszkę przyłączeniową.
   • Podłącz silnik do zasilania na bardzo krótki czas dosłownie na sekundę lub dwie. Obserwuj kierunek obrotów wału. Nasłuchuj, czy nie pojawiają się żadne nietypowe dźwięki, stuki czy buczenie.
   • Jeśli kierunek jest prawidłowy i silnik pracuje normalnie, możesz przeprowadzić dłuższe uruchomienie. W przypadku jakichkolwiek niepokojących objawów natychmiast odłącz zasilanie i wróć do punktu 3, aby sprawdzić połączenia.

Alternatywne metody: Rozwiązania dla innych typów silników

Chociaż silniki z kondensatorem stanowią większość, warto wiedzieć, jak postąpić w przypadku innych typów silników jednofazowych, a także jakie są dostępne gotowe rozwiązania ułatwiające zmianę kierunku.

• Jak zmienić obroty w silniku szczotkowym? Instrukcja przepinania szczotek: W silnikach komutatorowych, czyli tych ze szczotkami, zmiana kierunku obrotów jest zazwyczaj prostsza. Polega na zamianie sposobu podłączenia przewodów zasilających szczotki. Wymaga to jednak dostępu do komutatora i szczotkotrzymaczy, co może być nieco bardziej skomplikowane niż ingerencja w puszkę przyłączeniową silnika indukcyjnego.
• Gotowe rozwiązanie: Montaż przełącznika "lewo-prawo" do zmiany kierunku: Dla wygody i bezpieczeństwa, szczególnie w urządzeniach, gdzie zmiana kierunku jest często potrzebna (np. maszyny warsztatowe), można zastosować zewnętrzny przełącznik. Są to zazwyczaj przełączniki krzywkowe lub pakietowe, które po zamontowaniu na obudowie urządzenia, pozwalają na łatwą zmianę kierunku obrotów silnika bez konieczności otwierania jego puszki przyłączeniowej.

Najczęstsze problemy i ich rozwiązania – co robić, gdy coś pójdzie nie tak?

Nawet przy zachowaniu wszelkich środków ostrożności i dokładnym postępowaniu, czasem coś może pójść nie tak. Oto kilka najczęstszych problemów, z którymi możesz się spotkać, oraz sposoby ich rozwiązania.

• Silnik buczy, ale nie rusza po zmianie gdzie szukać błędu?: To klasyczny objaw, który najczęściej wskazuje na nieprawidłowe podłączenie uzwojeń. Może to oznaczać brak zasilania uzwojenia pomocniczego, błąd w podłączeniu kondensatora lub po prostu zwarcie. Wróć do schematu, sprawdź dokładnie wszystkie połączenia, użyj multimetru do weryfikacji ciągłości i poprawności podłączenia uzwojeń.
• Pomyliłem uzwojenia jakie mogą być tego konsekwencje?: Jeśli przez pomyłkę podłączysz uzwojenia w sposób niezgodny z przeznaczeniem, silnik może nie uruchomić się wcale, będzie się przegrzewał lub pracował z dużą mocą, co w skrajnych przypadkach może prowadzić do jego uszkodzenia. To kolejny powód, dla którego tak ważne jest dokładne zidentyfikowanie uzwojeń przed przystąpieniem do pracy.
• Kiedy warto zwrócić się o pomoc do specjalisty?: Jeśli nie czujesz się pewnie z pracami elektrycznymi, nie posiadasz odpowiednich narzędzi, brakuje Ci schematu, a silnik jest uszkodzony mechanicznie, lub po prostu nie jesteś pewien, co robisz zdecydowanie lepiej jest zlecić to zadanie wykwalifikowanemu elektrykowi lub serwisantowi. Czasem lepiej zapłacić za fachową pomoc, niż narazić się na niebezpieczeństwo lub kosztowne uszkodzenie sprzętu.
