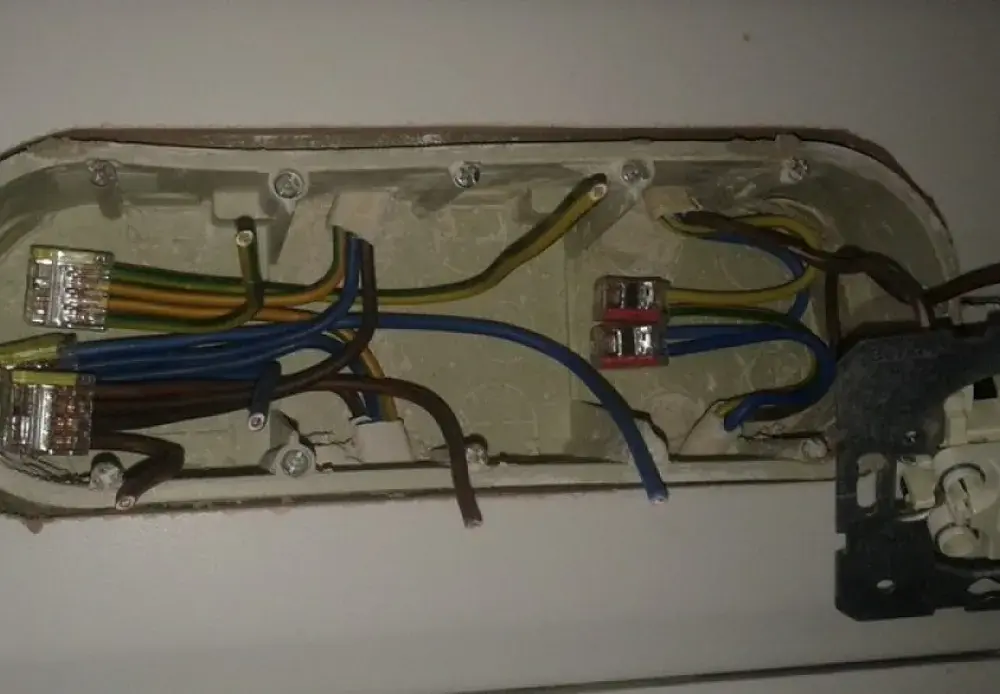

Wtyczka elektryczna - jak podłączyć przewody bezpiecznie?

Ten artykuł to Twój praktyczny przewodnik po bezpiecznym i prawidłowym podłączaniu kabli do wtyczki elektrycznej. Dowiesz się, jak krok po kroku wykonać tę czynność, zrozumiesz znaczenie kolorów przewodów i unikniesz najczęstszych błędów, zapewniając bezpieczeństwo sobie i swoim bliskim.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z elektrycznością wymaga najwyższej ostrożności. Prąd jest niewidzialny, ale jego obecność może być śmiertelnie niebezpieczna. Dlatego bezpieczeństwo jest absolutnym priorytetem przy każdej czynności związanej z instalacjami elektrycznymi, nawet tak pozornie prostej jak wymiana wtyczki. Pamiętaj, że błąd może mieć tragiczne konsekwencje, dlatego musisz działać z pełną świadomością i rozwagą.

Krok zero: Jak upewnić się, że w kablu na pewno nie ma napięcia?

Zanim cokolwiek zrobisz, musisz mieć absolutną pewność, że w kablu nie ma napięcia. Najprostszym sposobem jest wyłączenie odpowiedniego bezpiecznika w domowej rozdzielni lub po prostu wyjęcie wtyczki urządzenia z gniazdka, jeśli to możliwe. Jednak samo wyłączenie zasilania to nie wszystko. Następnie koniecznie użyj próbnika napięcia może to być prosty próbnik neonowy lub bardziej zaawansowany cyfrowy. Przyłóż końcówkę próbnika do każdego z przewodów, które zamierzasz dotykać. Jeśli próbnik nie zaświeci się (lub nie wskaże napięcia na wyświetlaczu), możesz być spokojny. Ten krok jest kluczowy i nigdy, przenigdy nie wolno go pomijać.

Niezbędnik majsterkowicza: Te 3 narzędzia musisz mieć pod ręką

Aby praca przebiegła sprawnie i bezpiecznie, warto zaopatrzyć się w kilka podstawowych narzędzi:

• Śrubokręt: Przyda się zarówno płaski, jak i krzyżakowy. Różne typy wtyczek mogą wymagać użycia różnych rodzajów śrubokrętów do odkręcenia obudowy lub dokręcenia zacisków.
• Szczypce do ściągania izolacji: To narzędzie znacznie ułatwia pracę i jest bezpieczniejsze niż nóż. Pozwala precyzyjnie usunąć izolację z żył, nie uszkadzając przy tym miedzianych drucików.
• Nóż: Czasami potrzebny do precyzyjnego nacięcia zewnętrznej izolacji kabla. Należy go używać z dużą ostrożnością, aby nie przeciąć izolacji żył ani ich nie uszkodzić.

Tajemnice kabli i wtyczek: Co oznaczają kolory i symbole?

Każdy kabel elektryczny kryje w sobie pewien porządek, a jego zrozumienie jest fundamentem bezpiecznego podłączenia. Producenci stosują standardowe oznaczenia kolorystyczne, które ułatwiają identyfikację poszczególnych żył i ich funkcji. Znajomość tych zasad pozwoli Ci uniknąć pomyłek i zapewnić prawidłowe działanie podłączanego urządzenia.

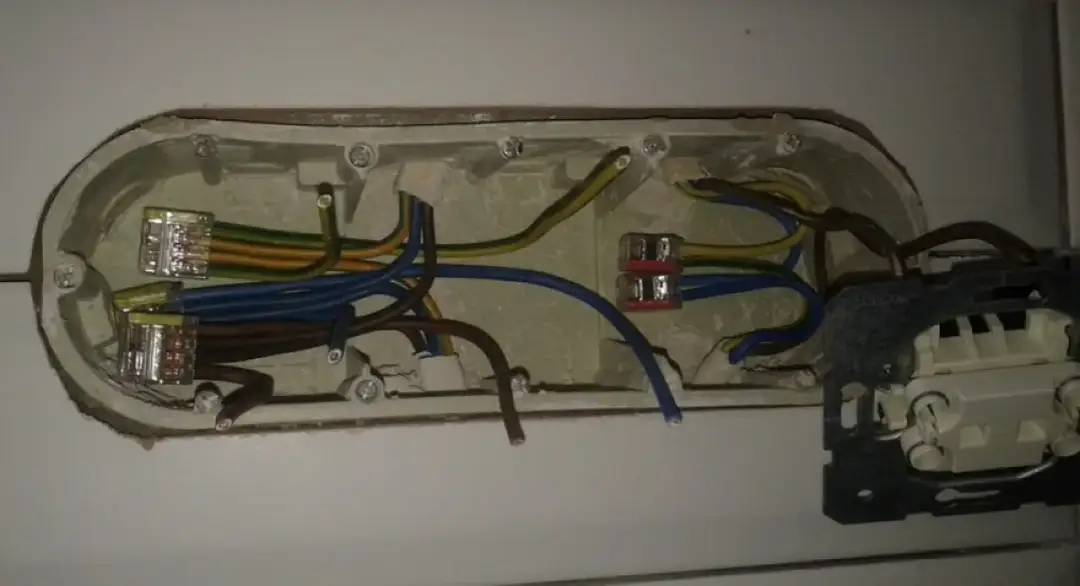

Przewodnik po kolorach: Rola żyły brązowej, niebieskiej i żółto-zielonej

W nowoczesnych instalacjach elektrycznych, zgodnych z normą PN-HD 308 S2: 2007, obowiązuje ścisły podział kolorów przewodów:

• Przewód fazowy (L): Zazwyczaj jest brązowy, choć w starszych instalacjach można spotkać też czarne lub szare. Jest to przewód pod napięciem 230V, który dostarcza energię do urządzenia.
• Przewód neutralny (N): Ma kolor niebieski. Jego rolą jest zamknięcie obwodu elektrycznego. Choć zazwyczaj nie przewodzi napięcia, zawsze należy traktować go z ostrożnością.
• Przewód ochronny (PE): Jest to najważniejszy przewód pod względem bezpieczeństwa. Ma charakterystyczny żółto-zielony kolor i służy do uziemienia. W przypadku awarii urządzenia, np. przebicia prądu na metalową obudowę, przewód ten odprowadza niebezpieczne napięcie do ziemi, chroniąc Cię przed porażeniem.

Pamiętaj, że przewód ochronny jest kluczowy dla Twojego bezpieczeństwa i musi być podłączony zawsze, gdy wtyczka lub urządzenie je przewidują.

Oznaczenia na wtyczce: Gdzie szukać symboli L, N i znaku uziemienia?

Każda wtyczka, nawet ta najprostsza, posiada oznaczenia, które pomogą Ci prawidłowo podłączyć przewody. Zlokalizuj zaciski, które służą do połączenia z żyłami kabla. Przewód ochronny (żółto-zielony) zawsze podłączamy do bolca uziemiającego, który jest zazwyczaj centralnie umieszczony i często oznaczony symbolem uziemienia (trzy poziome kreski nad pionową). Pozostałe dwa zaciski, oznaczone symbolami L (faza) i N (neutralny), służą do podłączenia odpowiednio brązowego i niebieskiego przewodu. Choć ich dokładne umiejscowienie (lewy czy prawy) jest umowne, kluczowe jest, aby nie pomylić ich z zaciskiem uziemienia.

Wtyczka z bolcem czy bez? Krótko o tym, co masz w ręku

W Polsce standardem jest wtyczka typu E, która posiada bolec uziemiający. Jest ona stosowana w większości urządzeń domowych, zapewniając dodatkową ochronę. Istnieją jednak wtyczki bez uziemienia, które są przeznaczone wyłącznie do urządzeń o tak zwanej podwójnej izolacji. Urządzenia te są skonstruowane w sposób, który minimalizuje ryzyko porażenia prądem nawet bez uziemienia. Zawsze sprawdzaj, jakiego typu wtyczkę powinno mieć Twoje urządzenie i używaj odpowiedniej.

Podłączanie wtyczki krok po kroku: Prosta instrukcja obrazkowa

Teraz, gdy znasz już podstawy, przejdźmy do konkretnego działania. Poniższa instrukcja przeprowadzi Cię przez cały proces krok po kroku. Pamiętaj o zachowaniu spokoju i dokładności na każdym etapie.

Krok 1: Jak prawidłowo przygotować kabel i odsłonić żyły?

Zacznij od przygotowania kabla. Ostrożnie zdejmij zewnętrzną izolację kabla na długość około 2-3 centymetrów, tak aby odsłonić poszczególne żyły, ale nie uszkodzić ich izolacji. Następnie, używając szczypiec do ściągania izolacji lub ostrożnie nożem, usuń izolację z końcówek każdej z żył na długość około 1 centymetra. Upewnij się, że odsłonięta miedziana część jest gładka i nieuszkodzona. Nie uszkadzaj delikatnych drucików miedzianych luźne druciki mogą powodować problemy z połączeniem.

Krok 2: Otwieramy wtyczkę – identyfikacja zacisków

Większość wtyczek otwiera się za pomocą jednej lub kilku śrubek, zazwyczaj umieszczonych na spodzie obudowy. Odkręć je i delikatnie rozchyl obudowę. Wewnątrz zobaczysz zaciski, do których należy podłączyć żyły kabla. Zidentyfikuj zacisk dla przewodu ochronnego (ten z bolcem lub symbolem uziemienia) oraz dwa pozostałe zaciski, oznaczone symbolami L i N.

Krok 3: Kluczowy moment – podłączanie kolorów we właściwe miejsca

To najważniejszy etap. Postępuj zgodnie z oznaczeniami:

• Przewód żółto-zielony (PE) podłącz do zacisku z bolcem uziemiającym.
• Przewód brązowy (L) podłącz do jednego z bocznych zacisków, zazwyczaj oznaczonego jako L.
• Przewód niebieski (N) podłącz do drugiego bocznego zacisku, oznaczonego jako N.

Krok 4: Składanie obudowy i mocowanie kabla – o czym nie można zapomnieć?

Po podłączeniu wszystkich żył, ostrożnie złóż obudowę wtyczki. Zanim ją zamkniesz, upewnij się, że kabel jest prawidłowo zamocowany w odciążce. Jest to specjalny element w obudowie, który zapobiega wyrwaniu kabla z wtyczki, przenosząc naprężenia na obudowę, a nie na same połączenia elektryczne. Dokładnie dokręć śrubki mocujące obudowę. Na koniec sprawdź, czy żadne miedziane żyły nie wystają poza obudowę mogłoby to spowodować zwarcie lub porażenie.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu wtyczki

Nawet przy najlepszych chęciach, łatwo o drobne pomyłki, które jednak w przypadku elektryki mogą mieć poważne konsekwencje. Świadomość najczęstszych błędów pozwoli Ci ich uniknąć i zapewnić bezpieczeństwo.

Pomylone kable – jakie mogą być tego konsekwencje?

Najczęstszym błędem jest zamiana przewodów fazowego (L) i neutralnego (N). W takim przypadku urządzenie może działać, ale wyłącznik może odcinać przewód neutralny zamiast fazy, co jest niebezpieczne. Jeszcze groźniejsze jest podłączenie przewodu fazowego lub neutralnego do zacisku uziemienia. Może to spowodować zwarcie, uszkodzenie urządzenia lub, co najgorsze, porażenie prądem. Pomylenie przewodów z uziemieniem jest szczególnie niebezpieczne i może prowadzić do sytuacji, w której obudowa urządzenia znajdzie się pod napięciem.

Za słabo dokręcone śrubki – ciche zagrożenie w Twoim domu

Luźne połączenia w zaciskach to prosta droga do problemów. Słabo dokręcone śrubki mogą powodować iskrzenie, co z kolei prowadzi do przegrzewania się połączenia. W skrajnych przypadkach może to być przyczyną uszkodzenia urządzenia, a nawet pożaru. To częsta, choć często niedoceniana, przyczyna awarii i zagrożeń w domowych instalacjach.

Przeczytaj również: Klawiatury mechaniczno-membranowe - Którą wybrać i dlaczego?

Uszkodzona izolacja lub przycięty przewód – dlaczego to tak niebezpieczne?

Praca z uszkodzoną izolacją kabla jest skrajnie niebezpieczna. Odsłonięte przewody pod napięciem stanowią bezpośrednie ryzyko porażenia prądem. Podobnie, jeśli podczas przygotowywania żył przytniesz zbyt wiele miedzianych drucików, osłabisz połączenie. Zmniejszona powierzchnia styku może prowadzić do przegrzewania się i zwiększać ryzyko awarii.

Co zrobić, gdy po podłączeniu urządzenie nie działa? Szybka diagnostyka

Jeśli po wykonaniu wszystkich kroków urządzenie nadal nie działa, nie panikuj. Kilka prostych kroków diagnostycznych może pomóc zlokalizować problem.

1. Sprawdź, czy w gniazdku jest prąd: Podłącz do gniazdka inne, działające urządzenie, aby upewnić się, że problem nie leży po stronie gniazdka lub instalacji domowej.
2. Sprawdź bezpieczniki: Zajrzyj do domowej rozdzielni i sprawdź, czy bezpiecznik odpowiedzialny za obwód, do którego podłączone jest urządzenie, nie jest wyłączony ("wybity").
3. Ponownie otwórz wtyczkę: Ostrożnie otwórz wtyczkę i dokładnie sprawdź wszystkie połączenia. Upewnij się, że wszystkie śrubki są mocno dokręcone, że nie ma zwarć między przewodami, a kolory są podłączone prawidłowo.
4. Sprawdź kabel: Obejrzyj cały kabel pod kątem widocznych uszkodzeń, przetarć czy pęknięć izolacji.
