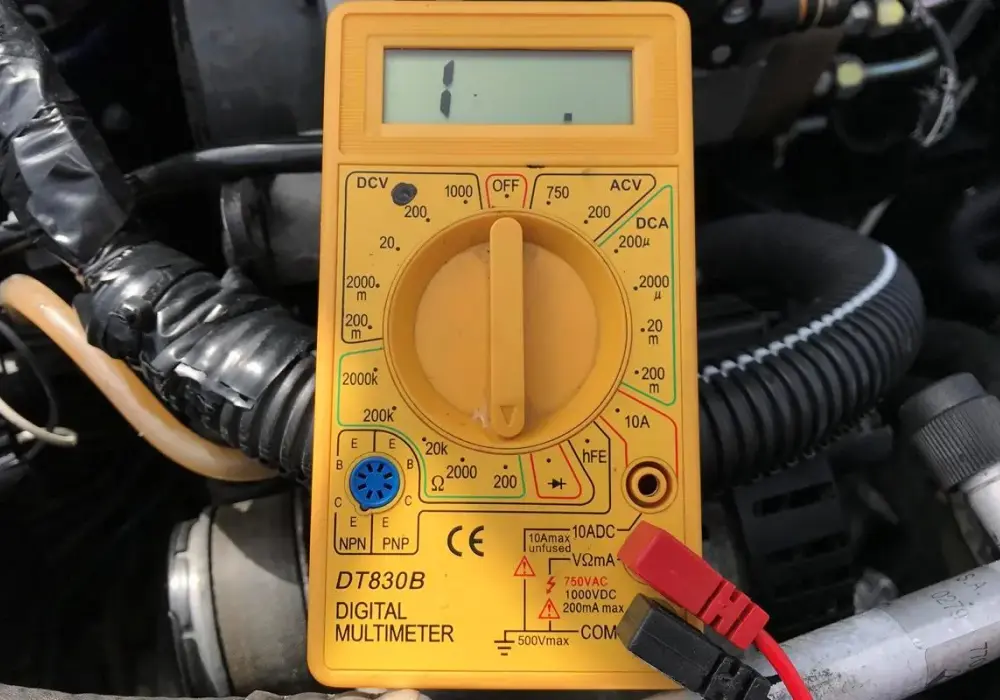

Jak sprawdzić kolejność faz miernikiem? Multimetr to mit!

Kolejność faz, czyli sekwencja, w jakiej napięcia w poszczególnych przewodach (L1, L2, L3) w instalacji trójfazowej osiągają swoje maksymalne wartości, jest kluczowa dla prawidłowego działania wielu urządzeń. Najważniejszym przykładem są silniki trójfazowe, w przypadku których zamiana kolejności dowolnych dwóch faz powoduje zmianę kierunku ich obrotów, co może prowadzić do uszkodzenia maszyny lub całego procesu technologicznego.

Dlaczego prawidłowa kolejność faz to fundament bezpieczeństwa i wydajności

Prawidłowa kolejność faz w instalacji trójfazowej to absolutnie fundamentalna kwestia, która wpływa bezpośrednio na bezpieczeństwo pracy oraz efektywność działania podłączonych urządzeń. Jest to szczególnie istotne w środowiskach przemysłowych, gdzie maszyny pracują pod dużym obciążeniem i wymagają precyzyjnego działania. Zaniedbanie tego pozornie prostego aspektu może prowadzić do poważnych konsekwencji, od nieprawidłowego działania urządzeń po ich kosztowne uszkodzenia.

Co to jest kolejność faz i dlaczego silniki trójfazowe są na nią tak wrażliwe?

Kolejność faz, znana również jako sekwencja faz, określa porządek, w jakim trzy napięcia sinusoidalne (L1, L2, L3) osiągają swoje wartości szczytowe. W idealnej sytuacji, gdy napięcie na fazie L1 jest maksymalne, napięcie na L2 i L3 będzie w innych punktach swojej sinusoidy. Silniki trójfazowe są niezwykle wrażliwe na tę kolejność, ponieważ sposób, w jaki uzwojenia stojana są zasilane, generuje wirujące pole magnetyczne. To właśnie kierunek tego pola decyduje o kierunku obrotów wirnika silnika. Jeśli kolejność faz zostanie zamieniona, pole magnetyczne zacznie wirować w przeciwnym kierunku, co skutkuje zmianą kierunku obrotów silnika.

Katastrofalne skutki zamiany faz: od odwróconych obrotów pompy po zniszczenie maszyn

Konsekwencje zamiany kolejności faz mogą być bardzo poważne i kosztowne. W przypadku pomp, odwrócony kierunek obrotów może oznaczać, że zamiast tłoczyć ciecz, będą ją zasysać z powrotem lub pracować "na sucho", co szybko doprowadzi do ich uszkodzenia. Podobnie wentylatory pracujące w systemach wentylacji lub chłodzenia, jeśli będą obracać się w złym kierunku, nie będą spełniać swojej funkcji, co może prowadzić do przegrzania urządzeń lub pomieszczeń. Sprężarki, które są kluczowymi elementami wielu procesów przemysłowych, również mogą ulec awarii. Co więcej, nieprawidłowa kolejność faz może powodować nadmierne obciążenie mechaniczne i elektryczne, prowadząc do przegrzewania się uzwojeń silnika, a w skrajnych przypadkach nawet do jego całkowitego zniszczenia.

Kiedy sprawdzenie kolejności faz jest absolutnie obowiązkowe?

Istnieje szereg sytuacji, w których sprawdzenie kolejności faz jest nie tylko zalecane, ale wręcz absolutnie obowiązkowe. Należą do nich przede wszystkim:

• Uruchomienie nowej instalacji elektrycznej: Zapewnienie prawidłowej kolejności faz od samego początku jest kluczowe dla uniknięcia problemów w przyszłości.
• Podłączenie nowego urządzenia trójfazowego: Każde nowe urządzenie, zwłaszcza silnik, musi zostać podłączone z zachowaniem prawidłowej sekwencji faz.
• Prace konserwacyjne i remontowe: Po wszelkich pracach związanych ze zmianami w okablowaniu, wymianą elementów instalacji lub naprawami, konieczne jest ponowne sprawdzenie kolejności faz.
• Relokacja maszyn: Po przeniesieniu maszyny trójfazowej w nowe miejsce i jej ponownym podłączeniu, kolejność faz musi zostać zweryfikowana.
• Występowanie niewyjaśnionych problemów z działaniem: Jeśli urządzenie trójfazowe zaczyna pracować nieprawidłowo, wydaje dziwne dźwięki lub nie osiąga oczekiwanej mocy, pierwszą czynnością powinno być sprawdzenie kolejności faz.

W każdym z tych przypadków, prawidłowe sprawdzenie kolejności faz pozwala na uniknięcie potencjalnych awarii i zapewnienie bezpiecznej eksploatacji.

Niezbędny arsenał elektryka: Jaki miernik wybrać do tego zadania

Wybór odpowiedniego narzędzia do pomiaru kolejności faz jest kluczowy dla efektywności i bezpieczeństwa pracy. Na rynku dostępne są różne typy przyrządów, a decyzja o wyborze konkretnego modelu powinna być podyktowana specyfiką wykonywanych zadań, częstotliwością pomiarów oraz indywidualnymi preferencjami elektryka. Każde z tych narzędzi ma swoje unikalne cechy, które sprawiają, że nadaje się do określonych zastosowań.

Dedykowany wskaźnik kolejności faz – najszybsza i najbezpieczniejsza metoda dla każdego

Dedykowany wskaźnik kolejności faz to urządzenie zaprojektowane specjalnie do tego jednego celu. Jest to zazwyczaj najbardziej intuicyjne i najbezpieczniejsze narzędzie w rękach elektryka. Jego zasada działania opiera się na analizie sygnałów z trzech faz. Po podłączeniu sond do odpowiednich przewodów, wskaźnik informuje o kolejności faz za pomocą czytelnych wskaźników, najczęściej diod LED lub obrotowej tarczy. Prawidłowa kolejność jest zazwyczaj sygnalizowana zieloną diodą lub obrotem tarczy w prawo (zgodnie z ruchem wskazówek zegara), podczas gdy odwrotna kolejność czerwoną diodą lub obrotem w lewo. Główne zalety tego rozwiązania to szybkość pomiaru, prostota obsługi, wysoka czytelność wyników oraz wysoki poziom bezpieczeństwa, ponieważ często pozwala na wykonanie pomiaru bez konieczności wyłączania zasilania (choć zawsze należy zachować ostrożność). Jest to idealny wybór dla elektryków, którzy cenią sobie niezawodność i szybkość działania.

Multimetr z funkcją pomiaru faz – czy Twoje uniwersalne narzędzie to potrafi?

Wielu elektryków posiada w swoim wyposażeniu multimetr uniwersalne narzędzie, które potrafi mierzyć napięcie, prąd, rezystancję i wiele innych parametrów. Niektóre bardziej zaawansowane modele multimetrów posiadają również wbudowaną funkcję pomiaru kolejności faz. Działa ona na podobnej zasadzie co dedykowany wskaźnik, analizując sygnały z trzech faz. Choć może być mniej intuicyjna niż dedykowany tester, pozwala ona na wykonanie pomiaru za pomocą jednego urządzenia, co jest wygodne dla elektryków, którzy chcą ograniczyć liczbę narzędzi. Ważne jest jednak, aby upewnić się, że funkcja ta jest precyzyjna i niezawodna, a odczyt jest jednoznaczny. Dla elektryka, który już posiada taki multimetr, może to być ekonomiczne i praktyczne rozwiązanie.

Czujnik kontroli faz – stały strażnik Twojej instalacji

Czujniki kontroli faz to urządzenia przeznaczone do stałego monitorowania parametrów sieci trójfazowej. Są one montowane na stałe, zazwyczaj w rozdzielnicach elektrycznych, i pełnią rolę ciągłego strażnika instalacji. Ich głównym zadaniem jest nie tylko sygnalizowanie nieprawidłowej kolejności faz, ale często również automatyczne odłączanie zasilania od podłączonych urządzeń w przypadku wykrycia jakichkolwiek anomalii. Jest to niezwykle ważne w systemach krytycznych, gdzie ciągłość działania i ochrona drogiego sprzętu są priorytetem. Dzięki stałemu nadzorowi, czujniki te zapewniają proaktywną ochronę, minimalizując ryzyko uszkodzeń spowodowanych błędami w zasilaniu.

Zanim zaczniesz: Kluczowe zasady bezpieczeństwa przy pomiarach elektrycznych

Praca z instalacjami elektrycznymi, zwłaszcza pod napięciem, niesie ze sobą inherentne ryzyko. Dlatego też, zanim przystąpisz do jakichkolwiek pomiarów, a w szczególności do sprawdzania kolejności faz, absolutnym priorytetem musi być bezwzględne przestrzeganie zasad bezpieczeństwa. Zaniedbanie nawet najmniejszego szczegółu może mieć tragiczne konsekwencje. Pamiętaj, że Twoje zdrowie i życie są najważniejsze, a odpowiedzialne podejście do pracy jest kluczem do uniknięcia wypadków.

Przygotowanie stanowiska pracy: Co musisz zrobić przed dotknięciem przewodów?

Odpowiednie przygotowanie stanowiska pracy to pierwszy i jeden z najważniejszych kroków. Jeśli to możliwe i bezpieczne w kontekście podłączania sond pomiarowych, zawsze staraj się pracować przy wyłączonym napięciu. Zabezpiecz obwód przed przypadkowym włączeniem, na przykład poprzez zastosowanie blokad lub odpowiednich oznaczeń (zasada LOTO Lockout/Tagout, szczególnie ważna w przemyśle). Upewnij się, że obszar pracy jest suchy, wolny od przeszkód i dobrze oświetlony. Usuń wszelkie materiały łatwopalne i upewnij się, że masz swobodny dostęp do punktów pomiarowych. Pamiętaj, że wilgoć i brak odpowiedniej przestrzeni pracy znacząco zwiększają ryzyko porażenia prądem.

Środki ochrony indywidualnej (PPE): Rękawice i okulary to nie opcja, a konieczność

Środki ochrony indywidualnej (PPE Personal Protective Equipment) to Twój podstawowy pancerz ochronny. Niezbędne minimum to:

• Rękawice izolacyjne: Muszą być odpowiednio dobrane do napięcia pracy i posiadać odpowiednią klasę ochrony (np. klasa 0 dla napięć do 1000V AC). Regularnie sprawdzaj ich stan przebicia lub uszkodzenia dyskwalifikują je z użycia.
• Okulary ochronne: Chronią oczy przed łukiem elektrycznym, odpryskami lub innymi zagrożeniami mechanicznymi.
• Odzież ochronna: Odpowiednia odzież robocza, najlepiej trudnopalna, zapewnia dodatkową warstwę ochrony.
• Obuwie izolacyjne: Chroni przed przepływem prądu przez podłoże.

Nigdy nie lekceważ znaczenia PPE. To nie są opcje, ale absolutna konieczność przy każdej pracy z elektrycznością.

Jak upewnić się, że Twój miernik jest sprawny i bezpieczny do użycia?

Nawet najlepsze środki ochrony indywidualnej i najostrożniejsze procedury nie ochronią Cię, jeśli używany sprzęt pomiarowy jest niesprawny. Przed każdym użyciem dokładnie sprawdź:

• Stan przewodów pomiarowych: Szukaj pęknięć, przetarć izolacji, uszkodzeń wtyczek.
• Obudowę miernika: Upewnij się, że nie ma pęknięć ani innych uszkodzeń mechanicznych.
• Funkcjonalność urządzenia: Jeśli to możliwe, wykonaj prosty test (np. pomiar napięcia z gniazdka), aby upewnić się, że miernik działa poprawnie.
• Kategorię przepięciową (CAT): Sprawdź, czy miernik posiada odpowiednią kategorię przepięciową (np. CAT III dla instalacji budynkowych, CAT IV dla instalacji zewnętrznych) wymaganą dla środowiska, w którym pracujesz.
• Ważność kalibracji: W przypadku profesjonalnych zastosowań, regularna kalibracja miernika jest kluczowa dla dokładności i bezpieczeństwa.

Używanie uszkodzonego, niecertyfikowanego lub nieodpowiedniego do danego pomiaru sprzętu jest niedopuszczalne i skrajnie niebezpieczne.

Jak sprawdzić kolejność faz krok po kroku za pomocą dedykowanego wskaźnika

Poniższa instrukcja szczegółowo opisuje proces sprawdzania kolejności faz przy użyciu dedykowanego wskaźnika. Jest to najpopularniejsza i często najbezpieczniejsza metoda, która pozwala na szybkie i jednoznaczne określenie prawidłowej sekwencji faz. Pamiętaj, że nawet przy użyciu tego narzędzia, zasady bezpieczeństwa opisane w poprzedniej sekcji są absolutnie priorytetowe.

Krok 1: Identyfikacja i przygotowanie punktów pomiarowych (L1, L2, L3)

Pierwszym krokiem jest zlokalizowanie punktów pomiarowych, czyli przewodów fazowych L1, L2 i L3. Zazwyczaj znajdują się one w rozdzielnicy elektrycznej, na zaciskach silnika lub innego urządzenia trójfazowego. W Polsce standardowo przyjęte kolory izolacji to brązowy dla L1, czarny dla L2 i szary dla L3. Jednakże, jak już wspominałem, nie należy polegać wyłącznie na kolorach. W starszych instalacjach, w wyniku błędów montażowych lub niestandardowych rozwiązań, kolory te mogą być mylące. Dlatego zawsze warto, jeśli to możliwe, upewnić się co do oznaczeń na zaciskach lub skorzystać z innego narzędzia do identyfikacji faz. W idealnym scenariuszu, napięcie powinno być wyłączone podczas podłączania sond, aby zminimalizować ryzyko zwarcia.

Krok 2: Bezpieczne podłączanie sond pomiarowych do zacisków

Po zidentyfikowaniu punktów pomiarowych, przystępujemy do podłączenia sond wskaźnika. Dedykowane wskaźniki zazwyczaj posiadają trzy sondy, często oznaczone jako L1, L2, L3 lub kolorami odpowiadającymi fazom. Upewnij się, że sondy są czyste i zapewniają pewny kontakt z zaciskami. Podłączaj je ostrożnie, unikając przypadkowego dotknięcia sąsiednich zacisków lub elementów metalowych, które mogłyby spowodować zwarcie. Pamiętaj o założonych rękawicach izolacyjnych i okularach ochronnych. Stabilne i prawidłowe podłączenie sond jest kluczowe dla uzyskania wiarygodnego wyniku pomiaru.

Krok 3: Włączenie napięcia i odczyt wyniku – co oznaczają diody LED lub tarcza?

Gdy sondy są bezpiecznie podłączone, można (jeśli nie zrobiono tego wcześniej) włączyć napięcie w obwodzie. Wskaźnik kolejności faz natychmiast zacznie analizować sygnały. Odczyt wyniku jest zazwyczaj bardzo prosty:

• Prawidłowa kolejność faz (najczęściej zgodna z ruchem wskazówek zegara, oznaczana jako "R" lub "CW" - Clockwise): Zazwyczaj sygnalizowana jest przez zapalenie się zielonej diody lub wskazanie na tarczy obrotowej w odpowiednim kierunku.
• Odwrotna kolejność faz (oznaczana jako "L" lub "CCW" - Counter-Clockwise): Sygnalizowana jest przez zapalenie się czerwonej diody lub wskazanie na tarczy obrotowej w przeciwnym kierunku.
• Brak fazy lub inne nieprawidłowości: Niektóre wskaźniki mogą sygnalizować brak jednej z faz lub inne problemy z siecią, na przykład poprzez migające diody lub brak jakiegokolwiek wskazania.

Dokładne znaczenie poszczególnych wskaźników znajdziesz w instrukcji obsługi konkretnego urządzenia.

Krok 4: Co zrobić, gdy wskaźnik pokazuje odwrotną kolejność?

Jeśli Twój wskaźnik pokazał odwrotną kolejność faz, nie panikuj. Jest to sygnał, że należy dokonać korekty. Najczęściej oznacza to konieczność zamiany miejscami dowolnych dwóch z trzech przewodów fazowych w punkcie zasilania. Pamiętaj, aby przed dokonaniem jakichkolwiek zmian bezwzględnie wyłączyć napięcie w obwodzie. Następnie, po zamianie miejscami dwóch faz (np. L1 z L2, lub L2 z L3), należy ponownie podłączyć sondy i włączyć napięcie, aby sprawdzić, czy kolejność faz została skorygowana. Powtarzaj ten proces, aż uzyskasz prawidłowy odczyt. Nigdy nie próbuj dokonywać korekt przy włączonym napięciu!

Najczęstsze błędy i pułapki podczas sprawdzania faz – naucz się ich unikać

Nawet najbardziej doświadczeni elektrycy mogą popełniać błędy, zwłaszcza gdy pracują pod presją czasu lub w trudnych warunkach. Znajomość typowych pułapek i błędów, które zdarzają się podczas sprawdzania kolejności faz, jest kluczowa dla zapewnienia bezpieczeństwa i skuteczności wykonywanych prac. Unikanie tych błędów pozwoli Ci na wykonanie pomiaru szybko, precyzyjnie i bezpiecznie.

Błąd #1: Bezgraniczne zaufanie do kolorów przewodów – dlaczego to zły pomysł?

Jak już wielokrotnie podkreślałem, poleganie wyłącznie na kolorach izolacji przewodów jest jednym z najczęstszych i najbardziej niebezpiecznych błędów. Standardowe oznaczenia kolorystyczne (brązowy L1, czarny L2, szary L3) obowiązują w nowych instalacjach, ale w starszych budynkach, w wyniku modernizacji, błędów wykonawczych lub po prostu z braku staranności, można spotkać się z zupełnie innymi konfiguracjami. Czasami przewody mogą być nawet nieoznaczone lub użyto kolorów nieprzewidzianych w normach. Dlatego też, nawet jeśli kolory wydają się poprawne, zawsze należy to zweryfikować za pomocą dedykowanego miernika. Miernik jest jedynym w 100% wiarygodnym źródłem informacji o rzeczywistej kolejności faz.

Błąd #2: Wykonywanie pomiarów w niewłaściwym punkcie instalacji

Kolejnym częstym błędem jest przeprowadzanie pomiaru kolejności faz w punkcie, który nie jest krytyczny dla danego urządzenia, lub w miejscu, gdzie kolejność faz może być już zaburzona. Na przykład, jeśli silnik na końcu linii produkcyjnej działa nieprawidłowo, sprawdzanie kolejności faz na głównym złączu zasilającym może nie przynieść odpowiedzi. Może się okazać, że kolejność faz jest prawidłowa na początku instalacji, ale została zamieniona w jednej z podrzędnych rozdzielnic lub w wyniku błędnego podłączenia w skrzynce przyłączeniowej samego urządzenia. Zawsze staraj się mierzyć kolejność faz jak najbliżej urządzenia, które sprawia problemy, lub w punkcie, gdzie jej prawidłowość jest absolutnie kluczowa dla jego działania.

Przeczytaj również: Jak włączyć wycieraczki w samochodzie i uniknąć problemów z widocznością

Błąd #3: Ignorowanie sygnałów ostrzegawczych miernika i praca pod presją czasu

Pośpiech jest złym doradcą w pracy z elektrycznością. Elektrycy często pracują pod presją czasu, aby jak najszybciej przywrócić zasilanie lub uruchomić maszynę. Niestety, w takich sytuacjach łatwo jest zignorować sygnały ostrzegawcze wysyłane przez miernik. Może to być niski poziom baterii, komunikat o błędzie pomiarowym, uszkodzenie sondy lub niepewny styk. Każdy taki sygnał powinien być traktowany poważnie i skutkować natychmiastowym przerwaniem pracy do momentu wyjaśnienia problemu. Używanie miernika z rozładowaną baterią może prowadzić do błędnych odczytów, a praca z uszkodzonym sprzętem jest skrajnie niebezpieczna. Pamiętaj, że bezpieczeństwo i precyzja są zawsze ważniejsze niż szybkość.
