Sprawne uziemienie w instalacji elektrycznej to fundament bezpieczeństwa każdego domu. Choć często pozostaje niewidoczne i zapomniane, jego rola w ochronie życia i mienia jest nie do przecenienia. W dzisiejszych czasach, gdy otaczamy się coraz większą liczbą urządzeń elektronicznych, prawidłowo działający bolec ochronny w gniazdku to nie luksus, ale absolutna konieczność.
Dlaczego sprawny bolec w gniazdku jest ważniejszy, niż myślisz?
W codziennym zabieganiu rzadko zastanawiamy się nad tym, co kryje się za estetyczną obudową gniazdka elektrycznego. Tymczasem to właśnie bolec ochronny stanowi kluczowy element, który w sytuacji awaryjnej może uratować nam życie lub uchronić przed kosztownymi uszkodzeniami sprzętu. Jest to niewidoczny, ale niezwykle ważny strażnik naszej domowej sieci elektrycznej.
Uziemienie jako Twoja linia obrony przed porażeniem prądem
Wyobraź sobie sytuację, w której izolacja wewnątrz Twojej pralki ulegnie uszkodzeniu. Bez sprawnego uziemienia, metalowa obudowa urządzenia mogłaby znaleźć się pod niebezpiecznym napięciem. Dotknięcie jej w takim momencie groziłoby poważnym porażeniem prądem, a nawet śmiercią. Sprawne uziemienie działa jak bezpiecznik w przypadku przebicia izolacji, prąd jest natychmiast odprowadzany do ziemi, zanim zdąży zaszkodzić człowiekowi. To właśnie dlatego posiadanie i regularna weryfikacja stanu uziemienia jest tak istotne dla bezpieczeństwa wszystkich domowników.
Jak brak uziemienia może zniszczyć Twój drogi sprzęt RTV i AGD?
Nie tylko zagrożenie porażeniem prądem sprawia, że uziemienie jest tak ważne. Brak lub nieprawidłowe działanie tego elementu może prowadzić do uszkodzenia nawet najdroższych urządzeń RTV i AGD. Przepięcia, które mogą wystąpić na skutek wyładowań atmosferycznych lub awarii w sieci energetycznej, bez skutecznego odprowadzenia do ziemi, mogą błyskawicznie zniszczyć delikatną elektronikę. Ponadto, prąd upływowy lub nagła awaria wewnątrz urządzenia, która nie ma gdzie zostać odprowadzona, może doprowadzić do jego trwałego uszkodzenia, a w skrajnych przypadkach nawet do pożaru. Jak wskazują dane techniczne, brak skutecznego uziemienia znacząco zwiększa ryzyko uszkodzenia sprzętu elektronicznego na skutek przepięć.
Zanim zaczniesz – absolutne podstawy bezpieczeństwa pracy z prądem
Praca z prądem elektrycznym, nawet na pozór prostych czynnościach, zawsze wiąże się z pewnym ryzykiem. Dlatego zanim zdecydujesz się na samodzielne sprawdzenie uziemienia, musisz pamiętać o kilku fundamentalnych zasadach bezpieczeństwa. Pamiętaj, że Twoje zdrowie i życie są najważniejsze. Działaj zawsze z rozwagą i tylko wtedy, gdy czujesz się w pełni pewnie i rozumiesz procedurę.

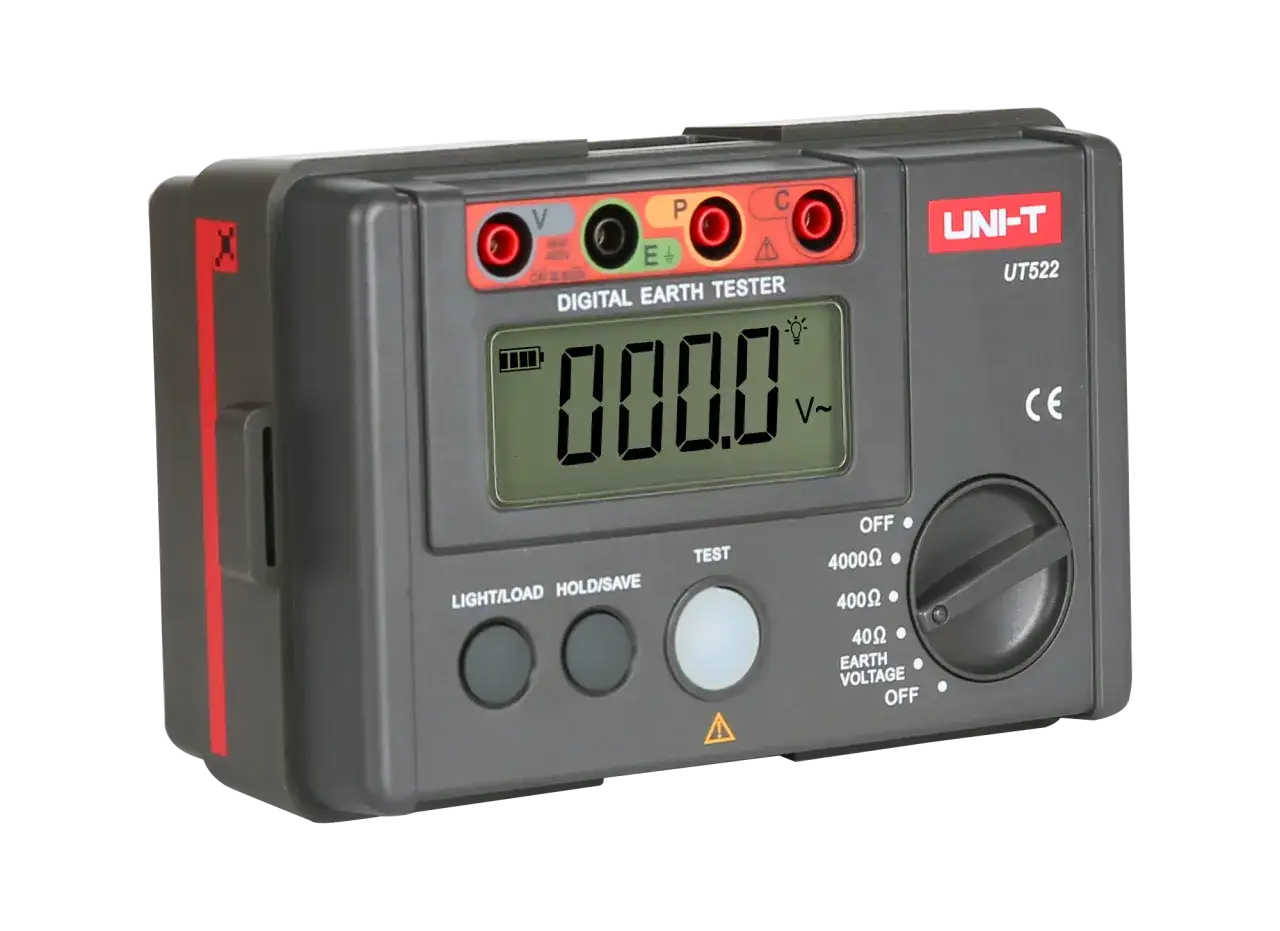

Niezbędne narzędzia: przygotuj swój miernik i zadbaj o izolację
Do przeprowadzenia pomiarów potrzebny będzie przede wszystkim sprawny multimetr (miernik uniwersalny) z odpowiednimi atestami. Upewnij się, że jego baterie są naładowane, a sondy pomiarowe nie mają uszkodzonej izolacji. Dodatkowo, dla własnego bezpieczeństwa, warto zaopatrzyć się w rękawice izolacyjne oraz obuwie z grubą, gumową podeszwą. Pamiętaj, że nawet najlepszy sprzęt nie zastąpi rozwagi i ostrożności.
Zasada nr 1: Nigdy nie pracuj przy uszkodzonej lub mokrej instalacji
Absolutnie zabronione jest przeprowadzanie jakichkolwiek pomiarów lub prac przy instalacji elektrycznej, która nosi widoczne ślady uszkodzenia. Dotyczy to pękniętych obudów gniazdek, wystających przewodów, czy śladów przepalenia. Równie niebezpieczne jest wykonywanie prac w wilgotnym otoczeniu łazience, piwnicy podczas deszczu, czy przy mokrych rękach. W takich warunkach ryzyko porażenia prądem jest ekstremalnie wysokie i może prowadzić do tragicznych skutków.
Jak poprawnie ustawić multimetr do pomiaru napięcia w gniazdku?
Prawidłowe ustawienie multimetru to pierwszy i absolutnie kluczowy krok do uzyskania wiarygodnych wyników pomiarów. Błędna konfiguracja może nie tylko uniemożliwić dokonanie pomiaru, ale także doprowadzić do uszkodzenia miernika lub nawet stanowić zagrożenie.
Wybór właściwego trybu i zakresu – klucz do wiarygodnego wyniku (V~ lub ACV)
Aby zmierzyć napięcie w gniazdku, musisz ustawić multimetr w tryb pomiaru napięcia przemiennego. Zazwyczaj oznaczony jest on symbolem "V~" lub "ACV". W Polsce standardowe napięcie w gniazdkach wynosi około 230 V. Jeśli Twój multimetr posiada ręczną zmianę zakresu, wybierz zakres nieco wyższy niż spodziewana wartość, na przykład 250 V lub 600 V. Pozwoli to na bezpieczny pomiar i zapewni dokładność odczytu, zapobiegając jednocześnie uszkodzeniu miernika.
Prawidłowe podłączenie sond pomiarowych – gdzie czarny, a gdzie czerwony?
Kolejnym ważnym etapem jest prawidłowe podłączenie sond pomiarowych do multimetru. Czarna sonda, niezależnie od rodzaju pomiaru, powinna być zawsze wpięta do gniazda oznaczonego jako "COM" (oznacza ono wspólny punkt odniesienia). Czerwona sonda, służąca do pomiaru napięcia, powinna trafić do gniazda oznaczonego jako "VΩmA" lub podobnie (w zależności od modelu miernika, ale zawsze tam, gdzie mierzy się napięcie). Błędne podłączenie sond może skutkować nieprawidłowymi odczytami lub, co gorsza, uszkodzeniem multimetru.
Sprawdzanie uziemienia krok po kroku – przewodnik pomiarowy
Teraz, gdy Twój multimetr jest odpowiednio przygotowany, możemy przejść do właściwych pomiarów. Pamiętaj o zachowaniu najwyższej staranności i spokoju. Każdy z poniższych kroków ma na celu dokładne zdiagnozowanie stanu Twojego uziemienia.
-
Krok 1: Pomiar kontrolny napięcia między fazą (L) a przewodem neutralnym (N)
W pierwszej kolejności wykonaj pomiar kontrolny, który potwierdzi, że gniazdko jest pod napięciem, a Twój multimetr działa poprawnie. W tym celu ostrożnie włóż jedną sondę multimetru do otworu fazowego (L) w gnieździe zazwyczaj jest to prawy otwór, ale nie zawsze. Drugą sondę umieść w otworze przewodu neutralnego (N), zazwyczaj po lewej stronie. Prawidłowy odczyt na wyświetlaczu powinien wynosić około 230 V. -
Krok 2: Kluczowy test – pomiar napięcia między fazą (L) a bolcem uziemiającym (PE)
Ten pomiar jest kluczowy dla weryfikacji samego uziemienia. Podobnie jak poprzednio, jedną sondę umieść w otworze fazowym (L). Drugą sondę przyłóż do metalowego bolca uziemiającego (PE) w gnieździe. Prawidłowy odczyt powinien być również bliski 230 V. Oznacza to, że bolec jest poprawnie podłączony do instalacji uziemiającej i pełni swoją rolę ochronną. -
Krok 3: Weryfikacja instalacji – pomiar napięcia między przewodem neutralnym (N) a bolcem (PE)
Ostatni pomiar pozwoli ocenić stan połączenia przewodu neutralnego z uziemieniem. Włóż jedną sondę do otworu neutralnego (N), a drugą przyłóż do bolca uziemiającego (PE). Tutaj idealny odczyt to 0 V. Dopuszczalne są jedynie bardzo niskie wartości, rzędu pojedynczych woltów (np. 1-2 V). Wyższe napięcie w tym miejscu może świadczyć o problemach z instalacją, takich jak przerwa w przewodzie neutralnym lub nieprawidłowe połączenie.
Jak zinterpretować wyniki z miernika? Odczytaj swoją instalację
Same liczby wyświetlane na ekranie multimetru to tylko dane. Prawdziwa wartość płynie z ich właściwej interpretacji. Zrozumienie, co oznaczają poszczególne odczyty, pozwoli Ci ocenić bezpieczeństwo Twojej instalacji.
Wynik idealny: Jakie wartości napięcia potwierdzają sprawne uziemienie?
Jeśli Twoje pomiary wyglądają następująco, możesz odetchnąć z ulgą Twoja instalacja uziemiająca działa prawidłowo:
- L-N: Około 230 V.
- L-PE: Około 230 V.
- N-PE: Blisko 0 V (maksymalnie kilka woltów).
Takie wyniki jednoznacznie świadczą o tym, że Twoje gniazdko jest bezpieczne, a bolec ochronny skutecznie pełni swoją funkcję.
Czerwona flaga: Te odczyty świadczą o braku uziemienia lub poważnej usterce
Następujące odczyty powinny natychmiast wzbudzić Twój niepokój i skłonić do działania:
- Zerowe lub znacznie niższe napięcie między L a PE (np. 0 V lub kilkanaście V). Oznacza to, że bolec ochronny jest najprawdopodobniej niepodłączony lub jego połączenie zostało przerwane. Gniazdko w takiej sytuacji nie zapewnia żadnej ochrony.
- Znacznie wyższe napięcie między N a PE (np. powyżej kilku woltów, a zwłaszcza kilkadziesiąt V). Taki wynik wskazuje na poważne problemy z instalacją, które mogą dotyczyć przewodu neutralnego lub samego uziemienia.
W obu tych przypadkach gniazdko jest niebezpieczne i nie powinno być używane.
Napięcie między N a PE – co oznacza i kiedy powinno zaniepokoić?
Pomiar napięcia między przewodem neutralnym (N) a bolcem uziemiającym (PE) jest bardzo ważnym wskaźnikiem stanu instalacji. Choć idealnie powinno wynosić 0 V, niewielkie wartości, rzędu 1-2 V, są zazwyczaj akceptowalne i mogą wynikać z naturalnych obciążeń sieci. Jednakże, jeśli odczyt jest wyższy, na przykład 5-10 V lub więcej, może to sygnalizować subtelne problemy. Może to być oznaka obciążenia przewodu neutralnego lub innych, mniej oczywistych nieprawidłowości w instalacji, które z czasem mogą się pogłębić. Wartość powyżej kilku woltów jest sygnałem do zwrócenia uwagi i ewentualnej konsultacji z elektrykiem.
Co zrobić, gdy pomiar wskazuje na problem z uziemieniem?
Jeśli przeprowadzone pomiary wykazały jakiekolwiek nieprawidłowości, najważniejsze jest, aby nie podejmować samodzielnych prób naprawy. Instalacja elektryczna to obszar, który wymaga specjalistycznej wiedzy i uprawnień.
Dlaczego jedynym słusznym krokiem jest telefon do elektryka?
W sytuacji, gdy wyniki pomiarów wskazują na brak uziemienia lub inne usterki, jedynym bezpiecznym i odpowiedzialnym działaniem jest natychmiastowe wezwanie wykwalifikowanego elektryka. Diagnostyka i naprawa instalacji elektrycznych to zadanie dla profesjonalistów, którzy posiadają niezbędną wiedzę, doświadczenie i uprawnienia. Próby samodzielnych napraw przez osoby bez odpowiednich kwalifikacji są niezwykle niebezpieczne i mogą prowadzić do poważnych wypadków, porażenia prądem, a nawet pożaru.
Tymczasowe środki ostrożności: jak bezpiecznie korzystać z instalacji do czasu naprawy
Czekając na przybycie elektryka, możesz podjąć pewne kroki, aby zminimalizować ryzyko:
- Natychmiast odłącz wszystkie urządzenia od gniazdka, w którym stwierdzono problem.
- Unikaj korzystania z tego gniazdka do czasu jego naprawy.

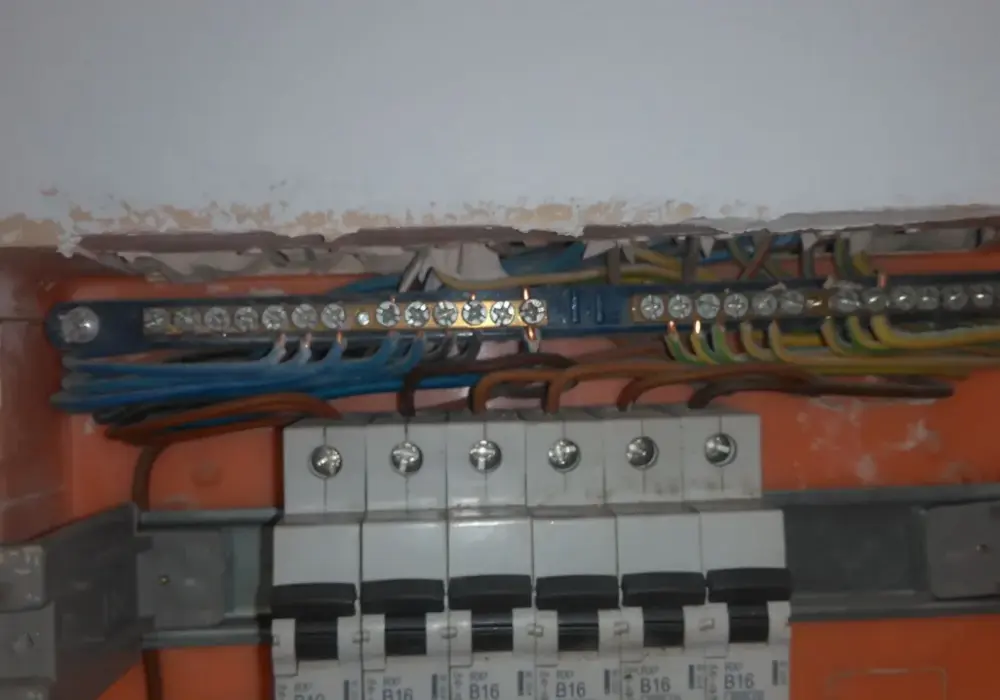

- Jeśli problem dotyczy wielu gniazdek i wiesz, które zabezpieczenie w skrzynce odpowiada za dany obwód, możesz rozważyć jego bezpieczne wyłączenie. Pamiętaj jednak, aby robić to tylko wtedy, gdy masz pewność i czujesz się komfortowo.
Pamiętaj, że są to jedynie środki tymczasowe. Problem z uziemieniem musi zostać profesjonalnie rozwiązany przez elektryka.
Uziemienie a zerowanie – poznaj różnicę kluczową w starym budownictwie
Wiele starszych budynków w Polsce nadal posiada instalacje elektryczne, które różnią się od współczesnych standardów. Zrozumienie tych różnic jest kluczowe, zwłaszcza gdy napotykamy na gniazdka z bolcem ochronnym, które niekoniecznie zapewniają pełne bezpieczeństwo.
Jak działało "zerowanie" w instalacjach dwużyłowych?
W starszych instalacjach, zazwyczaj dwużyłowych, stosowano system zwany "zerowaniem". W tym rozwiązaniu bolec ochronny w gnieździe był bezpośrednio łączony z przewodem neutralnym (N) już w puszce połączeniowej lub w samym gnieździe. Celem było odprowadzenie prądu w przypadku awarii urządzenia przez przewód neutralny, co miało spowodować zadziałanie zabezpieczeń nadprądowych. Choć stanowiło to pewną formę ochrony, nie jest ono tak skuteczne i bezpieczne jak nowoczesne, trójprzewodowe uziemienie.
Przeczytaj również: Subwoofer w samochodzie bez stresu: Prosty sposób podłączenia do radia 2 din
Dlaczego obecność bolca w starym gniazdku nie zawsze oznacza bezpieczeństwo?
Sama fizyczna obecność bolca w gnieździe w starym budownictwie nie jest gwarancją bezpieczeństwa. Jak wspomniano, bolec mógł być podłączony do "zerowania", co jest rozwiązaniem mniej bezpiecznym niż prawdziwe uziemienie. Co gorsza, w niektórych przypadkach bolec mógł zostać po prostu niepodłączony i "wisieć w powietrzu", nie pełniąc żadnej funkcji ochronnej. Dlatego właśnie pomiary multimetrem są tak istotne pozwalają one zweryfikować faktyczny stan podłączenia i działanie uziemienia, niezależnie od tego, czy mamy do czynienia z nowoczesną instalacją, czy ze starszym "zerowaniem". Jak wskazują dane techniczne, obecność samego bolca w gniazdku nie gwarantuje, że uziemienie jest sprawne.
