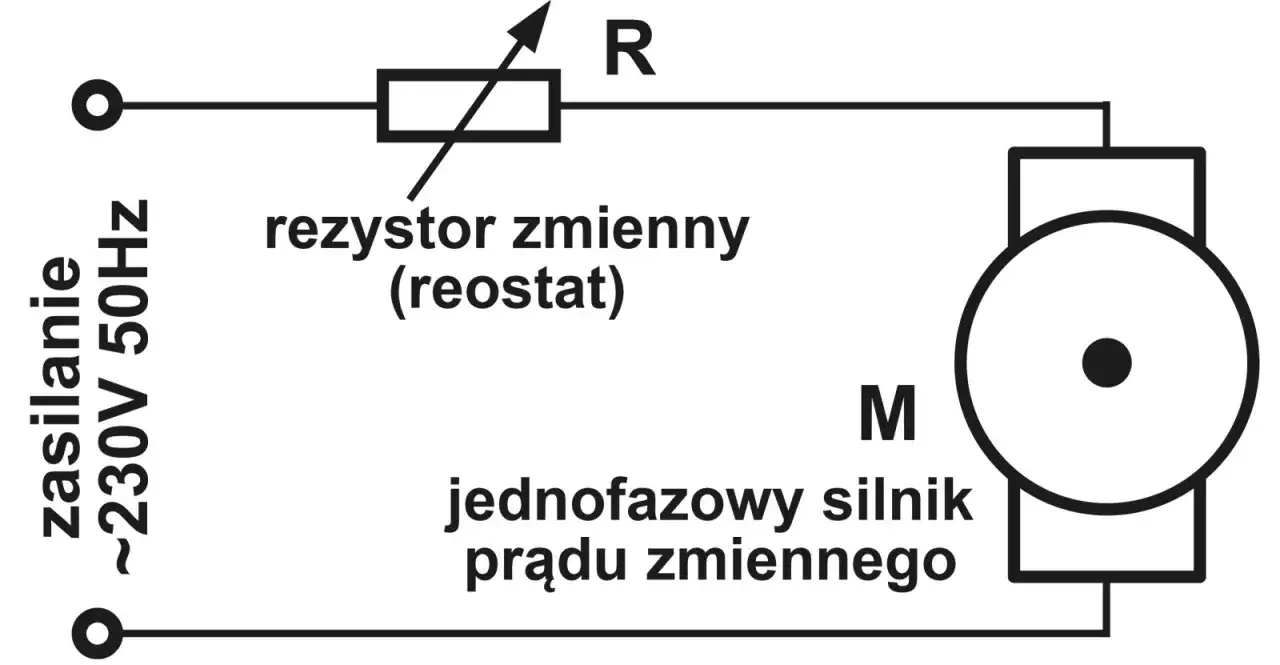

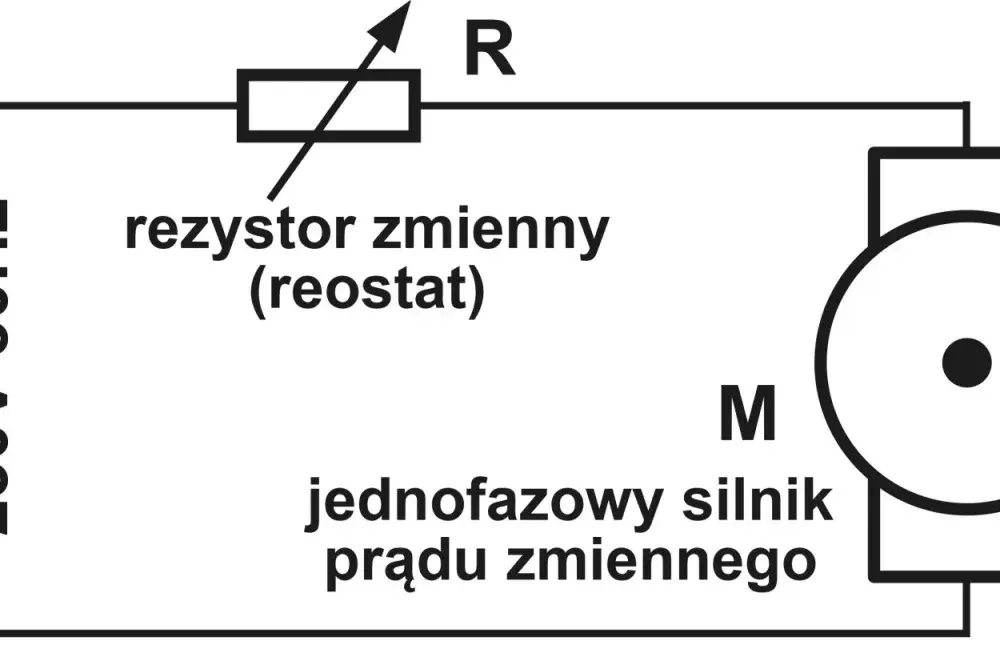

Regulacja prędkości obrotowej w silniku jednofazowym, szczególnie indukcyjnym, jest znacznie bardziej skomplikowana niż w przypadku silników trójfazowych czy komutatorowych. Próby prostej regulacji napięciowej, na przykład przy użyciu regulatorów na triaku (tzw. ściemniaczy), często prowadzą do problemów, takich jak głośna praca silnika (buczenie), przegrzewanie się, a nawet uszkodzenie zarówno regulatora, jak i silnika. Jest to spowodowane tym, że prędkość silnika indukcyjnego jest ściśle powiązana z częstotliwością sieci zasilającej, a nie tylko z napięciem. W tym artykule przeprowadzimy Cię przez dostępne metody, abyś mógł wybrać rozwiązanie praktyczne, bezpieczne i skuteczne.
Skuteczna regulacja obrotów silnika jednofazowego wymaga specjalistycznych rozwiązań
- Regulacja prędkości silników jednofazowych jest trudniejsza niż trójfazowych, głównie z powodu zależności od częstotliwości.
- Proste regulatory napięciowe (ściemniacze) są niewskazane, powodują przegrzewanie i buczenie silnika.
- Najlepszym rozwiązaniem jest specjalny falownik jednofazowy (1x230V na 1x230V), który zmienia częstotliwość.
- Przed podłączeniem falownika często konieczna jest modyfikacja uzwojeń silnika, np. ominięcie kondensatora.
- Regulacja prędkości to nie to samo co zmiana kierunku obrotów to drugie wymaga zmiany podłączenia uzwojeń.
Dlaczego regulacja prędkości silnika jednofazowego to takie wyzwanie?
Silniki jednofazowe, powszechnie stosowane w gospodarstwach domowych i mniejszych warsztatach, stawiają przed nami unikalne wyzwania, gdy chcemy precyzyjnie kontrolować ich prędkość obrotową. Fundamentalne różnice w ich konstrukcji i sposobie zasilania w porównaniu do silników trójfazowych sprawiają, że proste metody regulacji, które działają w jednym przypadku, mogą okazać się zupełnie nieodpowiednie dla drugiego. Próby regulacji napięciowej, często kuszące ze względu na swoją prostotę i niski koszt, niemal zawsze kończą się problemami.
Zrozumieć wroga: Czym różni się silnik jednofazowy od innych typów?
Silnik jednofazowy, zwłaszcza typu indukcyjnego, do swojego działania wymaga jednofazowego napięcia przemiennego. W odróżnieniu od silników trójfazowych, które otrzymują energię z trzech przesuniętych w fazie napięć, silnik jednofazowy potrzebuje dodatkowego mechanizmu do zainicjowania obrotu. Najczęściej jest to kondensator rozruchowy lub uzwojenie pomocnicze, które tworzą wirujące pole magnetyczne. Silniki komutatorowe (szczotkowe), choć również jednofazowe, działają na innej zasadzie i ich charakterystyka jest odmienna.
Prędkość synchroniczna – klucz do zrozumienia problemu regulacji
W silnikach indukcyjnych prędkość obrotowa wirnika jest zawsze nieco niższa od prędkości synchronicznej pola magnetycznego stojana. Ta prędkość synchroniczna jest bezpośrednio zależna od częstotliwości napięcia zasilającego oraz liczby par biegunów silnika. W typowej sieci energetycznej częstotliwość wynosi 50 Hz. Zmiana samego napięcia zasilającego silnik indukcyjny jednofazowy nie wpływa znacząco na prędkość obrotową, ale drastycznie pogarsza jego parametry pracy, prowadząc do spadku mocy i przegrzewania.
Pułapka tanich rozwiązań: Dlaczego zwykły ściemniacz do żarówki to zły pomysł?
Regulatory napięciowe, często oparte na triaku, działają poprzez "obcinanie" fragmentów fali napięcia. Choć mogą sprawdzić się w przypadku prostych odbiorników rezystancyjnych, jak żarówki, dla silników indukcyjnych jednofazowych są zabójcze. Powodują one nie tylko głośne buczenie, ale przede wszystkim znaczący spadek momentu obrotowego i przegrzewanie się uzwojeń silnika. Silnik pracuje wtedy na "pół gwizdka", a jego żywotność ulega skróceniu. Co więcej, takie rozwiązanie może również uszkodzić sam regulator.
Przegląd dostępnych metod regulacji obrotów – od prostych do profesjonalnych
Wybór odpowiedniej metody regulacji prędkości silnika jednofazowego zależy od wymagań aplikacji, budżetu i oczekiwanego poziomu precyzji. Przyjrzyjmy się bliżej dostępnym opcjom, zaczynając od tych najprostszych, a kończąc na najbardziej zaawansowanych i rekomendowanych rozwiązaniach.
Metoda 1: Regulatory napięciowe (fazowe) – kiedy można je stosować, a kiedy unikać?
Jak już wspomnieliśmy, regulatory napięciowe, działające na zasadzie przycinania fali napięcia, są nieodpowiednie dla silników indukcyjnych jednofazowych. Ich stosowanie może prowadzić do uszkodzenia silnika. Są one jednak w pewnym stopniu akceptowalne w przypadku silników komutatorowych (szczotkowych), gdzie regulacja napięcia wpływa na prędkość obrotową w bardziej przewidywalny sposób. Mimo to, nawet w tym przypadku, należy liczyć się ze spadkiem mocy i zwiększonym iskrzeniem na szczotkach.
Metoda 2: Przełączanie odczepów uzwojenia lub zmiana liczby biegunów (regulacja skokowa)
Niektóre silniki jednofazowe są fabrycznie przystosowane do regulacji prędkości poprzez zmianę sposobu podłączenia ich uzwojeń. Metoda ta polega na przełączaniu między różnymi odczepami uzwojenia lub zmianie konfiguracji uzwojeń, co efektywnie zmienia liczbę par biegunów silnika. Pozwala to na uzyskanie kilku ustalonych prędkości obrotowych (np. 3 prędkości). Jest to rozwiązanie skokowe, a nie płynne, i wymaga specjalnie zaprojektowanego silnika.
Metoda 3: Przekładnie mechaniczne – niezawodne, ale mało elastyczne rozwiązanie
Zmiana prędkości obrotowej może być również realizowana za pomocą przekładni mechanicznych, takich jak przekładnie pasowe z regulowanym promieniem kół pasowych lub przekładnie zębate. Jest to metoda niezawodna i często stosowana w maszynach przemysłowych. Wadą jest jednak zwiększona złożoność mechaniczna układu, potrzeba miejsca na montaż przekładni oraz brak możliwości płynnej regulacji w bardzo szerokim zakresie, chyba że zastosujemy specjalistyczne przekładnie bezstopniowe (np. wariatory).
Metoda 4: Falownik, czyli złoty standard w regulacji prędkości
Falownik, znany również jako przemiennik częstotliwości, jest obecnie najbardziej zaawansowanym i rekomendowanym rozwiązaniem do płynnej regulacji prędkości obrotowej silników indukcyjnych, w tym jednofazowych. Falownik zasila silnik napięciem o zmiennej częstotliwości i napięciu, co pozwala na precyzyjne sterowanie prędkością obrotową w szerokim zakresie, zachowując przy tym wysoki moment obrotowy i zapewniając cichą pracę silnika. Jest to rozwiązanie, które oferuje największą elastyczność i efektywność energetyczną.
Falownik do silnika jednofazowego – wszystko, co musisz wiedzieć przed zakupem
Wybór odpowiedniego falownika do silnika jednofazowego wymaga zrozumienia kilku kluczowych kwestii. Rynek oferuje różne typy falowników, a ich właściwy dobór jest kluczowy dla poprawnego działania i uniknięcia problemów.
Kluczowa różnica: falownik 1x230V na 3x230V vs. falownik 1x230V na 1x230V
To najważniejsza kwestia, którą musisz zrozumieć. Większość falowników dostępnych na rynku, zasilanych z jednej fazy 230V, na wyjściu generuje trzy fazy 230V. Są one przeznaczone do zasilania silników trójfazowych. Do regulacji silnika jednofazowego potrzebny jest specjalny falownik, który na wejściu przyjmuje napięcie jednofazowe 230V, a na wyjściu również generuje napięcie jednofazowe 230V, ale o zmiennej częstotliwości. Według danych FIF.com.pl, falowniki tego typu, jak model FA-1F022, są dedykowane właśnie do silników jednofazowych.
Jak dobrać moc falownika do swojego silnika? Praktyczne wskazówki
Moc falownika powinna być dobrana do mocy silnika. Zazwyczaj zaleca się wybór falownika o mocy o około 20-30% większej niż moc znamionowa silnika. Pozwala to na pewien zapas, szczególnie przy rozruchu i w sytuacjach, gdy silnik pracuje pod zmiennym obciążeniem. Zawsze sprawdzaj zalecenia producenta falownika i silnika.
Na co zwrócić uwagę w specyfikacji? (Sterowanie skalarne vs. wektorowe, wbudowane filtry)
Przy wyborze falownika warto zwrócić uwagę na jego parametry. Sterowanie skalarne (V/f) jest prostsze i wystarczające dla wielu zastosowań, gdzie nie jest wymagana bardzo precyzyjna kontrola momentu obrotowego. Sterowanie wektorowe oferuje lepszą dynamikę i kontrolę momentu. Wbudowane filtry EMC (ElectroMagnetic Compatibility) pomagają ograniczyć zakłócenia elektromagnetyczne emitowane przez falownik. Możliwość programowania parametrów pozwala na dostosowanie pracy falownika do specyfiki silnika i aplikacji.
Przegląd popularnych modeli falowników na polskim rynku
Na polskim rynku dostępne są falowniki jednofazowe dedykowane do silników jednofazowych od różnych producentów. Oprócz wspomnianych rozwiązań FIF.com.pl, warto poszukać produktów marek takich jak Vacon (obecnie Danfoss), Lenze, Yaskawa, czy też mniej znanych, ale specjalistycznych producentów oferujących rozwiązania dla silników jednofazowych. Zawsze upewnij się, że wybrany model jest faktycznie przeznaczony do silników jednofazowych, a nie jest jedynie falownikiem 1x230V na 3x230V.
Podłączamy falownik do silnika jednofazowego – praktyczny poradnik krok po kroku
Podłączenie falownika wymaga ostrożności i precyzji. Postępując zgodnie z poniższymi krokami, możesz bezpiecznie zainstalować falownik i cieszyć się płynną regulacją prędkości swojego silnika jednofazowego.
Bezpieczeństwo przede wszystkim: przygotowanie miejsca pracy i narzędzi
Zanim rozpoczniesz pracę, upewnij się, że masz odpowiednie narzędzia: śrubokręty, klucze, miernik uniwersalny, a także odpowiednie przewody. Najważniejsze jest bezpieczeństwo. Przed rozpoczęciem jakichkolwiek prac odłącz zasilanie od instalacji elektrycznej. Użyj miernika, aby upewnić się, że w przewodach nie ma napięcia. Pracuj w suchym i dobrze oświetlonym miejscu.
Identyfikacja i modyfikacja uzwojeń silnika: Jak ominąć kondensator?
Większość silników jednofazowych indukcyjnych z kondensatorem wymaga modyfikacji połączeń przed podłączeniem do falownika. Zazwyczaj należy zidentyfikować uzwojenie główne, uzwojenie pomocnicze (rozruchowe) oraz kondensator. Następnie, zgodnie z instrukcją falownika lub silnika, należy odłączyć kondensator od obwodu i połączyć uzwojenie główne i pomocnicze bezpośrednio do wyjścia falownika. Czasami konieczne jest również odłączenie kondensatora odśrodkowego lub przekaźnika rozruchowego. Dokładne postępowanie zależy od konkretnego modelu silnika i falownika zawsze zapoznaj się z dokumentacją techniczną.
Schemat podłączenia: Gdzie podpiąć zasilanie, silnik i sterowanie zewnętrzne?
Ogólny schemat podłączenia falownika jednofazowego wygląda następująco:
- Zasilanie sieciowe: Do zacisków wejściowych falownika podłącz przewód fazowy (L) i neutralny (N) z sieci 230V.
- Wyjście do silnika: Do zacisków wyjściowych falownika podłącz przewody silnika jednofazowego (uzwojenie główne i pomocnicze, po wcześniejszej modyfikacji połączeń w silniku, omijając kondensator).
- Sterowanie zewnętrzne (opcjonalnie): Jeśli falownik posiada taką funkcję, można podłączyć zewnętrzne elementy sterujące, takie jak potencjometr do płynnej regulacji prędkości, przyciski START/STOP, czy czujniki.
Pierwsze uruchomienie i podstawowa konfiguracja parametrów falownika
Po podłączeniu wszystkiego, można przystąpić do pierwszego uruchomienia. Zazwyczaj falownik wymaga podstawowej konfiguracji parametrów, takich jak:
- Częstotliwość maksymalna: Ustaw maksymalną częstotliwość wyjściową, która odpowiada maksymalnej prędkości obrotowej silnika.
- Częstotliwość minimalna: Określa najniższą częstotliwość, przy której silnik będzie pracował.
- Czas rozpędzania i hamowania: Pozwala na płynne narastanie i spadek prędkości, chroniąc silnik i mechanizmy przed szarpnięciami.
- Parametry silnika: W niektórych falownikach można wprowadzić parametry znamionowe silnika (napięcie, prąd, moc), aby uzyskać optymalną pracę.
Najczęstsze błędy i problemy przy regulacji obrotów oraz jak ich unikać
Nawet przy najlepszych chęciach, podczas instalacji i eksploatacji falowników mogą pojawić się problemy. Zrozumienie najczęstszych błędów pozwoli Ci szybko zdiagnozować i rozwiązać potencjalne trudności.
Problem: Silnik buczy, grzeje się i nie ma siły – diagnostyka przyczyn
Jeśli silnik jednofazowy buczy, nadmiernie się grzeje i ma wyraźnie obniżoną moc, może to być objaw kilku problemów:
- Niewłaściwy dobór falownika: Użycie falownika 1x230V na 3x230V zamiast dedykowanego falownika 1x230V na 1x230V.
- Błędna konfiguracja: Nieprawidłowo ustawione parametry falownika, np. zbyt wysoka częstotliwość przy niskim napięciu.
- Nieprawidłowe ominięcie kondensatora: Błąd w połączeniach silnika, który nadal próbuje pracować z kondensatorem lub jest źle podłączony do falownika.
- Próba regulacji napięciowej: Jeśli mimo wszystko używasz prostego regulatora napięciowego.
- Przeciążenie silnika: Silnik pracuje pod zbyt dużym obciążeniem.
Problem: Falownik zgłasza błąd – jak interpretować komunikaty i co robić?
Falowniki posiadają systemy diagnostyczne, które informują o wystąpieniu błędów za pomocą kodów lub komunikatów na wyświetlaczu. Najczęstsze błędy to:
- Przeciążenie (OL): Silnik pobiera zbyt duży prąd. Sprawdź obciążenie silnika lub zwiększ parametry ochrony prądowej w falowniku.
- Zbyt niskie/wysokie napięcie wejściowe (UV/OV): Napięcie w sieci jest poza zakresem pracy falownika.
- Błąd komunikacji: Problem z połączeniem między falownikiem a silnikiem lub elementami sterującymi.
- Błąd wewnętrzny falownika: Wskazuje na potencjalne uszkodzenie samego falownika.
Uwaga! Regulacja prędkości to nie to samo co zmiana kierunku obrotów
Warto podkreślić, że regulacja prędkości obrotowej silnika jednofazowego to zupełnie inny proces niż zmiana kierunku jego obrotów. W silniku indukcyjnym jednofazowym z kondensatorem, zmiana kierunku obrotów polega na zamianie sposobu podłączenia uzwojenia pomocniczego (rozruchowego) względem uzwojenia głównego. Falownik zazwyczaj nie zmienia kierunku obrotów, chyba że jest specjalnie do tego przystosowany i skonfigurowany. Jeśli potrzebujesz zmieniać kierunek obrotów, może to wymagać dodatkowego przełącznika lub zastosowania falownika z funkcją zmiany kierunku.
Kiedy inwestycja w falownik jest najbardziej opłacalna?
Choć falowniki do silników jednofazowych mogą wydawać się droższym rozwiązaniem, w wielu zastosowaniach ich zakup zwraca się bardzo szybko dzięki oszczędności energii i zwiększonej efektywności pracy.
Wentylatory i pompy: Gdzie regulacja przepływu przynosi największe oszczędności?
W przypadku wentylatorów i pomp, zapotrzebowanie na przepływ często nie jest stałe. Płynna regulacja prędkości obrotowej silnika za pomocą falownika pozwala na dostosowanie wydajności do aktualnych potrzeb. Zmniejszenie prędkości obrotowej wentylatora czy pompy nawet o kilkanaście procent może przynieść znaczące oszczędności energii, ponieważ pobór mocy spada zazwyczaj z kwadratem prędkości. Jest to szczególnie widoczne w systemach wentylacji mechanicznej, klimatyzacji czy pompach obiegowych w instalacjach grzewczych.
Maszyny domowego warsztatu (wiertarki stołowe, szlifierki) – precyzja i komfort pracy
W warsztacie majsterkowicza, falownik do silnika jednofazowego może znacząco podnieść komfort i precyzję pracy. Wiertarka stołowa z regulacją obrotów pozwala na dobór optymalnej prędkości do wiercenia w różnych materiałach od miękkiego drewna po twarde metale. Podobnie, regulacja obrotów szlifierki czy polerki umożliwia precyzyjne dostosowanie narzędzia do obrabianego materiału, zapobiegając jego przegrzewaniu lub uszkodzeniu. Według danych FIF.com.pl, specjalistyczne falowniki jednofazowe są projektowane z myślą o takich zastosowaniach.
Przeczytaj również: AS-212: Jak podłączyć automat schodowy? Instrukcja krok po kroku
Czy zawsze warto? Alternatywa w postaci silnika trójfazowego z falownikiem
W niektórych przypadkach, gdy moc silnika jednofazowego jest wysoka lub gdy wymagana jest bardzo precyzyjna i stabilna regulacja, może okazać się, że bardziej opłacalną inwestycją będzie wymiana silnika jednofazowego na trójfazowy i zastosowanie standardowego falownika zasilanego z jednej fazy (1x230V na 3x230V). Silniki trójfazowe są zazwyczaj tańsze i bardziej dostępne, a ich współpraca z falownikiem jest bardziej efektywna. Decyzja ta powinna być poprzedzona analizą kosztów i wymagań technicznych.
