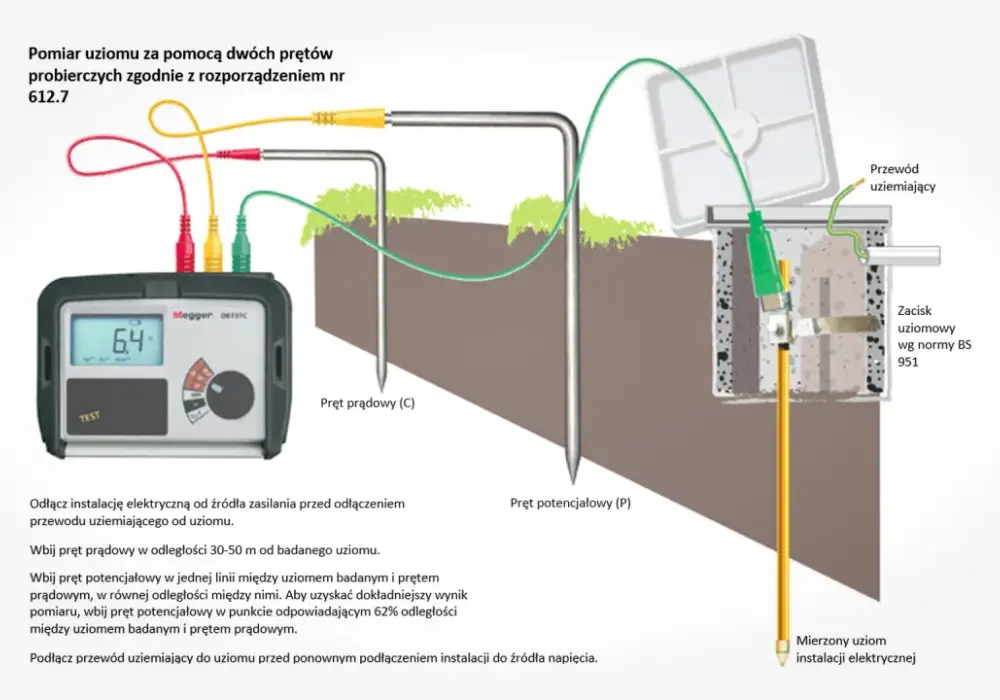

Pomiar rezystancji uziemienia 2p - Czy to bezpieczne rozwiązanie?

Niniejszy artykuł stanowi kompleksowy przewodnik po metodzie dwuprzewodowej (2p), czyli uproszczonym pomiarze rezystancji uziemienia. Dowiesz się, jak krok po kroku przeprowadzić ten pomiar, jakiego sprzętu użyć oraz kiedy jest on wystarczający, a kiedy konieczne jest skorzystanie z usług specjalisty. Zrozumienie tej metody pozwoli Ci na wstępną weryfikację stanu uziemienia, co jest kluczowe dla bezpieczeństwa.

Dlaczego uproszczony pomiar uziemienia to wiedza, którą warto mieć

Uziemienie jest jednym z fundamentalnych elementów zapewniających bezpieczeństwo w każdej instalacji elektrycznej. Jego głównym zadaniem jest ochrona ludzi i mienia przed skutkami awarii, takich jak zwarcia czy przepięcia. Poprawnie wykonane uziemienie odprowadza niebezpieczne prądy do ziemi, minimalizując ryzyko porażenia prądem elektrycznym i zapobiegając uszkodzeniom podłączonych urządzeń. Jest to cichy strażnik, który działa wtedy, gdy jest najbardziej potrzebny, stanowiąc podstawę bezpieczeństwa elektrycznego.

Metoda uproszczona pomiaru rezystancji uziemienia, znana jako metoda dwuprzewodowa (2p), stanowi cenne narzędzie do szybkiej, orientacyjnej weryfikacji stanu instalacji. Jest to rozwiązanie szczególnie przydatne w sytuacjach, gdy tradycyjne metody pomiarowe, wymagające wbijania dodatkowych sond (jak w metodach 3p czy 4p), napotykają na trudności, na przykład w gęsto zabudowanych obszarach miejskich. Choć jej dokładność jest niższa niż profesjonalnych pomiarów technicznych, pozwala na wstępne oszacowanie rzędu wielkości rezystancji i szybkie wykrycie ewentualnych poważnych nieprawidłowości.

Uziemienie – cichy strażnik Twojego bezpieczeństwa

Rola uziemienia w instalacji elektrycznej jest nie do przecenienia. Stanowi ono kluczowy element ochronny, który w przypadku wystąpienia zakłóceń, takich jak prądy zwarciowe, zapewnia bezpieczne odprowadzenie energii do gruntu. Dzięki temu zapobiega powstawaniu niebezpiecznego napięcia na obudowach urządzeń elektrycznych, chroniąc użytkowników przed porażeniem. Sprawne uziemienie to fundament każdej bezpiecznej instalacji, gwarantujący prawidłowe działanie systemów ochrony, takich jak wyłączniki różnicowoprądowe.

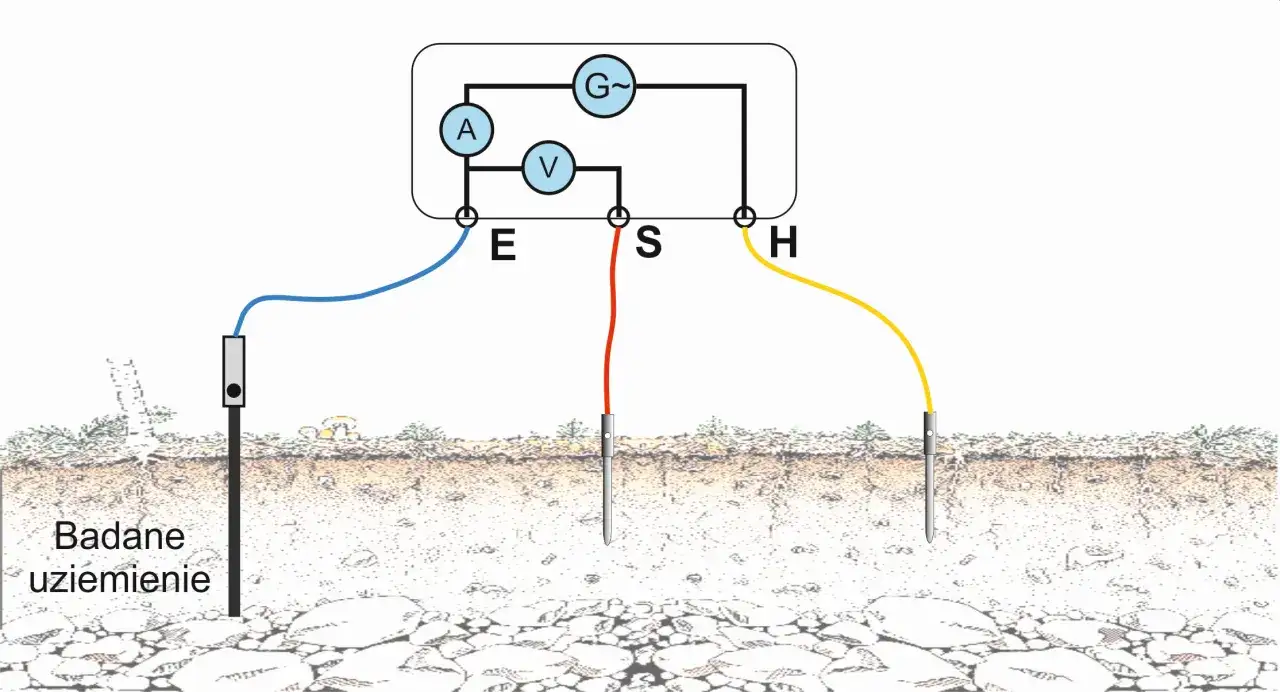

Metoda uproszczona a profesjonalne pomiary: poznaj kluczowe różnice

Kluczową różnicą między metodą uproszczoną (2p) a profesjonalnymi pomiarami technicznymi (np. 3-przewodowymi lub 4-przewodowymi) jest ich przeznaczenie i dokładność. Metoda uproszczona dostarcza jedynie wyników orientacyjnych, ponieważ mierzona wartość jest sumą rezystancji badanego uziomu, punktu odniesienia oraz przewodów pomiarowych. Profesjonalne pomiary są natomiast precyzyjne i wymagane do celów odbiorczych oraz okresowych kontroli instalacji, zgodnie z normą PN-HD 60364-6. Metoda 2p jest przydatna do szybkiej weryfikacji lub oszacowania rzędu wielkości, ale nie zastąpi formalnych pomiarów.

Kiedy metoda uproszczona jest wystarczająca, a kiedy to za mało

Metoda uproszczona pomiaru rezystancji uziemienia znajduje zastosowanie w specyficznych sytuacjach, gdzie jej orientacyjny charakter jest wystarczający. Jest to idealne narzędzie do szybkiej weryfikacji ciągłości połączeń uziemiających, szczególnie w trudnych warunkach terenowych, takich jak gęsta zabudowa miejska, gdzie wbicie dodatkowych sond pomiarowych jest niemożliwe lub bardzo utrudnione. Może być również pomocna w ramach doraźnej kontroli stanu instalacji, pozwalając na wstępne oszacowanie, czy nie doszło do znaczącego pogorszenia parametrów uziemienia.

Jednakże, istnieją sytuacje, w których pomiar uproszczony jest zdecydowanie niewystarczający. Przede wszystkim, nie może on stanowić podstawy do sporządzenia oficjalnego protokołu z pomiarów ochronnych. Wymagane są one podczas odbioru nowej instalacji elektrycznej, a także w ramach regularnych pomiarów okresowych, które są kluczowe dla utrzymania bezpieczeństwa. W przypadku jakichkolwiek wątpliwości co do stanu uziemienia, lub gdy wynik pomiaru uproszczonego jest niepokojący, bezwzględnie konieczne jest wezwanie wykwalifikowanego elektryka z odpowiednimi uprawnieniami i sprzętem do wykonania precyzyjnych pomiarów.

Idealne scenariusze: szybka weryfikacja i pomiary w trudnych warunkach

Metoda uproszczona jest praktycznym i wystarczającym rozwiązaniem w kilku konkretnych przypadkach. Doskonale sprawdza się do szybkiego sprawdzenia ciągłości uziemienia, na przykład po wykonaniu prac remontowych lub modernizacyjnych. Jest nieoceniona w miejscach o ograniczonej przestrzeni lub trudnym podłożu, gdzie wbijanie sond pomiarowych jest nierealne na przykład w gęsto zabudowanych obszarach miejskich, na terenach zalesionych lub skalistych. Jej zaletą jest szybkość wykonania i możliwość zastosowania bez konieczności ingerencji w otoczenie.

Czerwona flaga: sytuacje, w których musisz wezwać elektryka z uprawnieniami

Istnieją sytuacje, w których wynik pomiaru uproszczonego jest niewystarczający i stanowi sygnał ostrzegawczy. Przede wszystkim, metoda ta nie może być wykorzystywana do celów formalnych, takich jak sporządzanie protokołów z pomiarów ochronnych. Jest to również niewystarczające przy odbiorze nowych instalacji elektrycznych oraz podczas obowiązkowych pomiarów okresowych, które wymagają precyzyjnych i wiarygodnych wyników zgodnych z normą PN-HD 60364-6. Jeśli wynik pomiaru 2p budzi jakiekolwiek wątpliwości, lub gdy istnieje podejrzenie poważnej awarii, należy niezwłocznie skontaktować się ze specjalistą.

Co to jest metoda dwuprzewodowa i jak działa w praktyce

Metoda dwuprzewodowa (2p) pomiaru rezystancji uziemienia to technika polegająca na wykorzystaniu istniejącego elementu instalacji, który sam w sobie posiada dobrą i stabilną rezystancję uziemienia, jako punktu odniesienia. Zamiast wbijać dodatkowe sondy w grunt, opieramy się na elemencie, który już jest elektrycznie połączony z ziemią. Pozwala to na przeprowadzenie pomiaru nawet w miejscach, gdzie tradycyjne metody są niemożliwe do zastosowania.

Kluczowym elementem tej metody jest wybór odpowiedniego punktu odniesienia. Najczęściej stosuje się metalowe rury wodociągowe, które zazwyczaj mają bardzo dobrą rezystancję uziemienia. Innym popularnym rozwiązaniem jest wykorzystanie uziemienia roboczego sieci energetycznej, jeśli jest ono dostępne i jego stan jest dobrze znany. Ważne jest, aby wybrany punkt odniesienia charakteryzował się niską, stabilną i możliwie jak najlepiej znaną rezystancją, ponieważ bezpośrednio wpływa to na wiarygodność całego pomiaru.

Zasada działania: wykorzystanie istniejącego punktu odniesienia

Podstawą metody dwuprzewodowej jest wykorzystanie już istniejącego, dobrze uziemionego elementu jako punktu referencyjnego. Miernik, podłączony dwoma przewodami, mierzy całkowitą rezystancję obwodu, który tworzy badany uziom, przewody pomiarowe oraz wybrany punkt odniesienia. W praktyce oznacza to, że otrzymany wynik nie jest czystą rezystancją badanego uziomu, ale sumą rezystancji wszystkich elementów tworzących obwód pomiarowy. To właśnie ta suma jest głównym ograniczeniem dokładności tej metody.

Jakiego punktu odniesienia użyć? Rurociąg, przewód PE i inne możliwości

Wybór odpowiedniego punktu odniesienia jest kluczowy dla wiarygodności pomiaru metodą 2p. Najczęściej stosuje się metalowe rury wodociągowe, pod warunkiem, że są one faktycznie uziemione i nie zostały odizolowane od gruntu, np. przez izolacyjne wkładki. Inną opcją jest wykorzystanie uziemienia roboczego sieci energetycznej, jeśli jest ono dostępne w pobliżu i jego stan jest pewny. Można również rozważyć inne, stabilne metalowe konstrukcje trwale połączone z ziemią. Należy jednak zawsze upewnić się, że wybrany punkt ma niską i stabilną rezystancję oraz że połączenie z nim jest pewne i bezpieczne.

Niezbędny sprzęt i przygotowanie do pomiaru

Do przeprowadzenia pomiaru rezystancji uziemienia metodą uproszczoną niezbędny jest odpowiedni sprzęt. Najczęściej wykorzystuje się do tego specjalistyczny miernik rezystancji uziemienia, który posiada dedykowaną funkcję pomiaru dwuprzewodowego (2p). Alternatywnie, w niektórych przypadkach, można użyć zaawansowanego multimetru, który również oferuje taką możliwość. Ważne jest, aby urządzenie było skalibrowane i sprawne. Oprócz miernika, potrzebne będą również odpowiednie przewody pomiarowe z zaciskami.

Przed przystąpieniem do jakichkolwiek czynności pomiarowych, kluczowe jest zadbanie o bezpieczeństwo. Należy dokładnie sprawdzić stan techniczny miernika oraz przewodów pomiarowych czy nie są uszkodzone, czy izolacja jest nienaruszona, a złącza czyste i pewne. Należy również upewnić się, że miejsce, w którym będziemy wykonywać pomiar, jest bezpieczne i nie stwarza ryzyka porażenia prądem. W niektórych sytuacjach może być konieczne tymczasowe wyłączenie zasilania danej części instalacji, aby uniknąć błędnych odczytów lub niebezpiecznych sytuacji.

Jaki miernik wybrać? Cechy urządzenia do pomiarów uproszczonych

Do wykonania pomiaru metodą uproszczoną potrzebny jest specjalistyczny miernik rezystancji uziemienia, który oferuje funkcję pomiaru dwuprzewodowego (2p). Alternatywnie, można zastosować zaawansowany multimetr z odpowiednimi funkcjami. Przy wyborze miernika warto zwrócić uwagę na jego zakres pomiarowy powinien być dostosowany do spodziewanych wartości rezystancji. Ważne są również inne funkcje, takie jak stabilność odczytu czy możliwość kompensacji rezystancji przewodów. Niezbędne akcesoria to przede wszystkim solidne przewody pomiarowe z dobrze izolowanymi zaciskami.

Bezpieczeństwo przede wszystkim: kontrola sprzętu i miejsca pomiaru

Bezpieczeństwo jest absolutnym priorytetem podczas wszelkich prac elektrycznych, w tym pomiarów. Przed rozpoczęciem pomiaru metodą uproszczoną należy przeprowadzić szczegółową kontrolę sprzętu. Sprawdź stan izolacji przewodów pomiarowych i zacisków, upewnij się, że miernik jest sprawny i skalibrowany. Następnie oceń bezpieczeństwo miejsca pomiaru czy nie ma ryzyka kontaktu z elementami pod napięciem, czy podłoże jest stabilne. Jeśli to konieczne, aby uniknąć błędnych odczytów lub ryzyka porażenia, należy tymczasowo wyłączyć zasilanie.

Pomiar rezystancji uziemienia metodą uproszczoną: instrukcja krok po kroku

Pierwszym krokiem w pomiarze metodą dwuprzewodową jest prawidłowa identyfikacja badanego uziemienia. Należy wybrać punkt, w którym chcemy zmierzyć rezystancję. Następnie, aby zapewnić dobry kontakt elektryczny, należy oczyścić ten punkt z wszelkich zanieczyszczeń, takich jak rdza, farba czy brud. Jeśli jest to możliwe i bezpieczne, warto odłączyć badane uziemienie od innych elementów instalacji, aby pomiar dotyczył wyłącznie rezystancji samego uziomu i jego połączenia z ziemią, a nie całego układu.

Kolejnym etapem jest wybór i podłączenie do punktu odniesienia. Jak już wspomniano, powinien to być element o znanej, niskiej i stabilnej rezystancji uziemienia, na przykład metalowa rura wodociągowa. Należy pewnie i bezpiecznie podłączyć drugi przewód pomiarowy miernika (często oznaczony jako "ES") do tego punktu. Upewnij się, że połączenie jest solidne i nie ma ryzyka jego rozłączenia podczas pomiaru.

Ostatnim krokiem jest konfiguracja miernika i wykonanie odczytu. Po podłączeniu przewodów, włącz miernik i wybierz odpowiednią funkcję pomiaru dwuprzewodowego (2p). Odczytaj wskazanie na wyświetlaczu. Poczekaj, aż wartość się ustabilizuje. Dla zwiększenia wiarygodności, warto wykonać kilka pomiarów w krótkich odstępach czasu i uśrednić wyniki, jeśli są one zbliżone.

Krok 1: Identyfikacja i przygotowanie badanego uziemienia

Zacznij od dokładnego zidentyfikowania punktu uziemienia, którego rezystancję chcesz zmierzyć. Może to być szyna wyrównawcza, zacisk uziemiający lub inny element instalacji. Następnie, kluczowe jest przygotowanie tego punktu styku. Oczyść go mechanicznie z wszelkich zanieczyszczeń, takich jak farba, rdzawy nalot czy brud, aby zapewnić jak najlepszy kontakt elektryczny. Jeśli to możliwe i bezpieczne, odłącz badane uziemienie od innych elementów instalacji, aby pomiar był bardziej precyzyjny.

Krok 2: Wybór i podłączenie do punktu odniesienia

Wybierz stabilny i pewny punkt odniesienia, który charakteryzuje się niską i znaną rezystancją uziemienia. Najczęściej jest to metalowa rura wodociągowa. Podłącz jeden z przewodów pomiarowych miernika (zazwyczaj oznaczony jako "ES") do tego punktu. Upewnij się, że zacisk przewodu jest solidnie zamocowany i zapewnia dobry kontakt. Niska rezystancja punktu odniesienia jest kluczowa dla uzyskania sensownego wyniku.

Krok 3: Konfiguracja miernika i wykonanie odczytu

Po podłączeniu obu przewodów pomiarowych, włącz miernik. Wybierz odpowiednią funkcję pomiarową pomiar rezystancji uziemienia metodą dwuprzewodową (2p). Odczytaj wartość wyświetlaną na ekranie miernika. Poczekaj chwilę, aż odczyt się ustabilizuje. Dla zwiększenia pewności, możesz powtórzyć pomiar kilkukrotnie i sprawdzić, czy wyniki są powtarzalne.

Jak interpretować uzyskany wynik i jakie są jego ograniczenia

Bardzo ważne jest zrozumienie, co tak naprawdę pokazuje miernik podczas pomiaru metodą 2p. Wynik, który odczytujemy, nie jest czystą rezystancją badanego uziomu. Jest to suma rezystancji: badanego uziomu, wybranego punktu odniesienia oraz rezystancji samych przewodów pomiarowych. Ta suma sprawia, że metoda ta jest z natury mniej dokładna niż metody techniczne.

Zgodnie z polskimi normami, na przykład SEP-E-001, ogólnie przyjęta maksymalna wartość rezystancji uziemienia dla instalacji w budynkach mieszkalnych wynosi 30 Ω. Jednakże, dla domów jednorodzinnych zaleca się, aby wartość ta była znacznie niższa, poniżej 10 Ω. W przypadku obiektów o specjalnym przeznaczeniu, takich jak szpitale, wymagania są jeszcze surowsze rezystancja uziemienia nie powinna przekraczać 2 Ω. Wynik pomiaru znacznie przekraczający te wartości powinien być sygnałem do natychmiastowego działania.

Kluczowym ograniczeniem metody uproszczonej jest fakt, że jej wynik jest obarczony zbyt dużą niepewnością. Z tego powodu, pomiar wykonany tą metodą nie może być podstawą do sporządzenia oficjalnego protokołu z pomiarów ochronnych. Wymagania normy PN-HD 60364-6 dotyczące precyzji pomiarów dla celów formalnych nie są spełnione przez metodę 2p.

Co tak naprawdę pokazuje miernik? Suma rezystancji w obwodzie

Należy pamiętać, że miernik w metodzie dwuprzewodowej nie mierzy bezpośrednio rezystancji samego uziomu. Pokazuje on sumę rezystancji wszystkich elementów znajdujących się w obwodzie pomiarowym. Oznacza to, że do rezystancji badanego uziomu dodawana jest rezystancja punktu odniesienia oraz rezystancja użytych przewodów pomiarowych. Ta kumulacja wartości jest głównym powodem, dla którego metoda ta ma charakter jedynie orientacyjny i nie jest wystarczająca do celów formalnych.

Dopuszczalne wartości rezystancji według norm – kiedy wynik powinien zaniepokoić

Ogólne wytyczne dotyczące dopuszczalnej rezystancji uziemienia dla instalacji w budynkach mieszkalnych mówią o maksymalnej wartości 30 Ω. Jednakże, dla domów jednorodzinnych, norma SEP-E-001 zaleca utrzymanie tej wartości poniżej 10 Ω. W obiektach o szczególnym znaczeniu, takich jak szpitale, wymagania są znacznie bardziej restrykcyjne i rezystancja nie powinna przekraczać 2 Ω. Każdy wynik znacząco odbiegający od tych wartości, zwłaszcza przekraczający dopuszczalne normy, powinien być traktowany jako sygnał ostrzegawczy.

Dlaczego ten pomiar nie może być podstawą oficjalnego protokołu

Metoda uproszczona, ze względu na swoją inherentną niedokładność i fakt, że mierzy sumę różnych rezystancji, nie spełnia rygorystycznych wymagań stawianych przez normę PN-HD 60364-6. Norma ta określa standardy dla pomiarów ochronnych, które muszą być precyzyjne i wiarygodne. Wynik pomiaru 2p jest jedynie orientacyjny i nie daje gwarancji spełnienia kryteriów bezpieczeństwa w sposób formalnie potwierdzony. Dlatego też nie może on stanowić podstawy do sporządzenia oficjalnego protokołu z pomiarów ochronnych.

Najczęstsze błędy przy pomiarze metodą uproszczoną i jak ich unikać

Jednym z najczęstszych błędów popełnianych podczas pomiaru metodą uproszczoną jest niewłaściwy wybór punktu odniesienia. Jeśli punkt ten ma wysoką lub niestabilną rezystancję, wynik pomiaru będzie znacząco zafałszowany. Należy unikać podłączania do elementów, których stan techniczny jest niepewny lub które nie są trwale związane z ziemią, takich jak rury gazowe czy małe, luźne elementy metalowe. Zawsze wybieraj punkt o znanej, niskiej i stabilnej rezystancji.

Kolejnym częstym błędem jest ignorowanie wpływu rezystancji samych przewodów pomiarowych. Długie, cienkie lub uszkodzone przewody mogą wprowadzić znaczący błąd do wyniku, ponieważ ich rezystancja jest wliczana do sumy. Aby zminimalizować ten problem, należy używać jak najkrótszych i sprawnych przewodów pomiarowych. Niektóre mierniki oferują funkcję kompensacji rezystancji przewodów, co również może pomóc w uzyskaniu dokładniejszego odczytu.

Trzecim istotnym błędem jest wyciąganie zbyt daleko idących wniosków z pomiaru uproszczonego i pomijanie konieczności profesjonalnej kontroli. Wynik metody 2p jest jedynie orientacyjny i nie może zastąpić certyfikowanych pomiarów okresowych, które są wymagane prawnie i niezbędne dla zapewnienia długoterminowego bezpieczeństwa. Błędem jest poleganie wyłącznie na tej metodzie i rezygnowanie z profesjonalnej oceny stanu instalacji.

Błąd #1: Niewłaściwy wybór punktu odniesienia

Kluczowym elementem metody 2p jest punkt odniesienia. Jeśli wybierzemy element o niestabilnej lub wysokiej rezystancji (np. skorodowaną rurę wodociągową, która nie ma pewnego kontaktu z ziemią), wynik pomiaru będzie całkowicie niemiarodajny. Unikaj podłączania do elementów, których stan techniczny lub połączenie z ziemią jest wątpliwe. Zawsze upewnij się, że punkt odniesienia jest stabilny, ma niską rezystancję i jest pewnie połączony z gruntem.

Błąd #2: Ignorowanie rezystancji przewodów pomiarowych

Rezystancja przewodów pomiarowych, zwłaszcza jeśli są one długie, cienkie lub mają uszkodzone połączenia, może znacząco wpłynąć na wynik pomiaru. Ponieważ jest ona wliczana do sumy, może zaniżyć lub zawyżyć rzeczywistą wartość rezystancji uziemienia. Aby zminimalizować ten błąd, używaj możliwie krótkich i sprawnych przewodów. Jeśli Twój miernik posiada taką funkcję, skorzystaj z możliwości kompensacji rezystancji przewodów.

Błąd #3: Zbyt daleko idące wnioski i pomijanie profesjonalnej kontroli

Największym błędem jest traktowanie wyniku pomiaru uproszczonego jako ostatecznego i wystarczającego dowodu na prawidłowość uziemienia. Jest to jedynie orientacyjna weryfikacja. Poważnym błędem jest również rezygnowanie z regularnych, profesjonalnych pomiarów okresowych, które są wymagane prawem i niezbędne dla zapewnienia długoterminowego bezpieczeństwa instalacji oraz jej użytkowników.

Co dalej? Kiedy uproszczony pomiar to sygnał do działania

Jeśli wynik pomiaru uproszczonego jest wyższy niż dopuszczalne normy, lub po prostu budzi Twoje wątpliwości co do stanu uziemienia, niezwłocznie podejmij działanie. W takiej sytuacji konieczne jest wezwanie wykwalifikowanego elektryka, który posiada odpowiednie uprawnienia oraz precyzyjny sprzęt do wykonania profesjonalnych pomiarów odbiorczych lub okresowych. Tylko taki specjalista będzie w stanie dokładnie ocenić stan uziemienia i ewentualnie przeprowadzić niezbędne naprawy lub modernizację.

Metoda uproszczona jest narzędziem pomocniczym, które może wskazać na potencjalny problem. Jednakże, kluczem do długoterminowego bezpieczeństwa instalacji elektrycznej i jej użytkowników są regularne, profesjonalne pomiary okresowe. Wykonywane przez uprawnionych specjalistów, gwarantują one zgodność z obowiązującymi przepisami i normami, zapewniając spokój i bezpieczeństwo na co dzień. Pamiętaj, że bezpieczeństwo elektryczne jest priorytetem.

Wynik powyżej normy – jakie kroki podjąć

Gdy uzyskany wynik pomiaru uproszczonego jest niepokojący, przekracza dopuszczalne normy lub po prostu budzi wątpliwości, należy podjąć natychmiastowe kroki. Najważniejszym z nich jest skontaktowanie się z elektrykiem posiadającym odpowiednie uprawnienia. Tylko taki specjalista dysponuje precyzyjnym sprzętem i wiedzą, aby przeprowadzić dokładne pomiary, zdiagnozować problem i zaproponować skuteczne rozwiązania, takie jak naprawa lub modernizacja instalacji uziemiającej.

Przeczytaj również: Dlaczego szybkość działania strony realnie wpływa na sprzedaż

Znaczenie regularnych, certyfikowanych pomiarów okresowych dla Twojego bezpieczeństwa

Podsumowując, metoda uproszczona jest jedynie narzędziem pomocniczym, pozwalającym na szybką, orientacyjną ocenę. Dla zapewnienia długoterminowego bezpieczeństwa instalacji elektrycznej i jej użytkowników, kluczowe są regularne, profesjonalne pomiary okresowe. Wykonywane przez uprawnionych specjalistów, gwarantują one zgodność z przepisami i normami, co jest fundamentem bezpiecznego użytkowania instalacji. Twoje bezpieczeństwo jest najważniejsze nie lekceważ znaczenia profesjonalnych przeglądów.
