Bezpiecznik jest kluczowym elementem każdej instalacji elektrycznej, pełniącym rolę strażnika chroniącego przed niebezpiecznymi skutkami przeciążeń i zwarć. Kiedy bezpiecznik jest włączony, oznacza to, że prąd może swobodnie przepływać przez obwód, zapewniając zasilanie dla Twoich urządzeń i chroniąc całą instalację. Ten artykuł to praktyczny poradnik, który pomoże Ci szybko i bezpiecznie zdiagnozować stan bezpieczników w domowej instalacji elektrycznej, koncentrując się na najpopularniejszych typach automatycznych i topikowych.
Jak szybko sprawdzić, czy bezpiecznik działa prawidłowo
- Bezpiecznik automatyczny jest włączony, gdy jego dźwignia znajduje się w pozycji górnej (ON/I).
- Bezpiecznik topikowy jest sprawny, gdy jego kolorowy wskaźnik (guziczek) jest nienaruszony i na swoim miejscu.
- Brak zasilania w obwodzie to pierwszy sygnał, że bezpiecznik mógł zadziałać i wymaga sprawdzenia.
- Oznaczenia na bezpiecznikach automatycznych informują o ich charakterystyce (np. B, C) i prądzie znamionowym (np. 16A).
- Kolor wkładki topikowej wskazuje na jej prąd znamionowy (np. czerwony to 10A, szary to 16A).
Jak w kilku krokach sprawdzić, czy bezpiecznik jest włączony
Rozpoznanie, czy bezpiecznik jest włączony, nie musi być skomplikowane. Istnieje kilka prostych, wizualnych i funkcjonalnych sygnałów, które pomogą Ci szybko ocenić jego stan. Zrozumienie tych wskaźników pozwoli Ci upewnić się, że Twoja instalacja elektryczna działa prawidłowo i jest bezpieczna.
Sygnał nr 1: Twoje urządzenia działają bez zarzutu
Najbardziej oczywistym i podstawowym wskaźnikiem tego, że bezpiecznik jest włączony, jest po prostu prawidłowe działanie urządzeń elektrycznych podłączonych do danego obwodu. Jeśli światło w pokoju świeci, telewizor działa, a lodówka chłodzi, to znak, że prąd przepływa przez instalację bez przeszkód, a bezpiecznik w tym obwodzie jest aktywny i spełnia swoją rolę.
Sygnał nr 2: Brak niepokojących dźwięków ze skrzynki rozdzielczej
Sprawnie działająca instalacja elektryczna i włączone bezpieczniki powinny pracować cicho. Jeśli ze skrzynki rozdzielczej nie dochodzą żadne nietypowe dźwięki, takie jak brzęczenie, trzaski, syczenie czy inne niepokojące odgłosy, jest to kolejny pozytywny sygnał świadczący o prawidłowej pracy bezpieczników i całej instalacji.

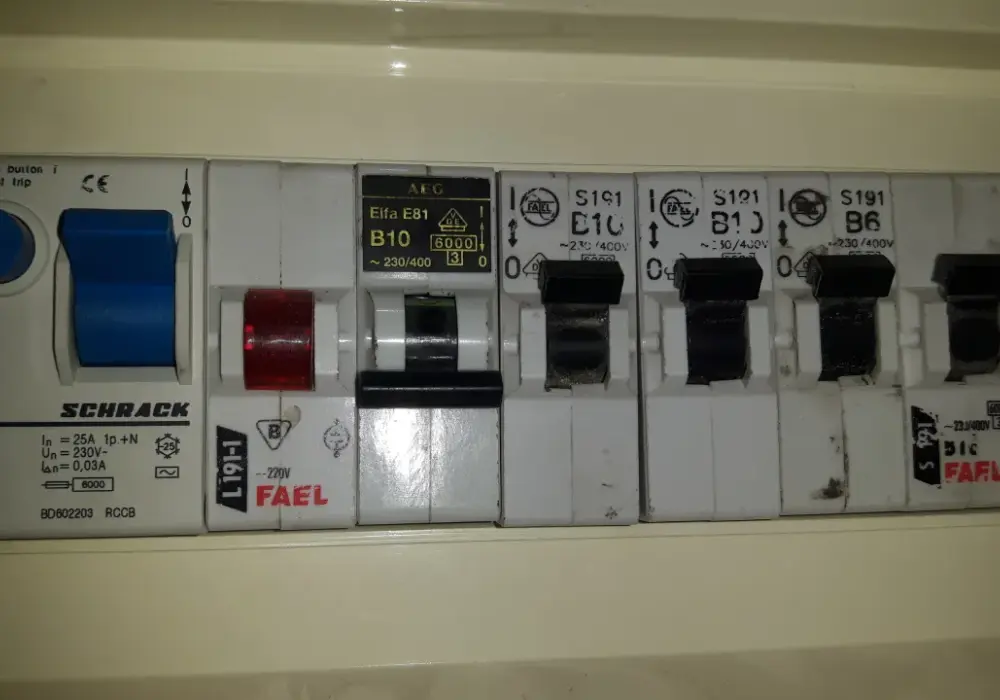

Rozpoznawanie włączonego bezpiecznika automatycznego ("eski") – na co patrzeć
Bezpieczniki automatyczne, potocznie nazywane "eskami", są najczęściej spotykanym typem zabezpieczenia w nowoczesnych instalacjach domowych. Na szczęście, ocena ich stanu jest zazwyczaj bardzo prosta i sprowadza się do szybkiej obserwacji.
Dźwignia w górze, czyli wszystko w porządku: Standardowa pozycja "ON"
Kluczowym elementem bezpiecznika automatycznego jest jego mała dźwignia lub przełącznik. Bezpiecznik jest włączony, gdy ta dźwignia znajduje się w pozycji górnej. Ta pozycja oznacza, że obwód jest zamknięty, a prąd może przepływać. Jeśli dźwignia jest w pozycji dolnej, oznacza to, że bezpiecznik jest wyłączony lub zadziałał i przerwał obwód.
Co oznaczają symbole I oraz 0 na bezpieczniku?
Wiele bezpieczników automatycznych posiada na obudowie symbole "I" oraz "0". Symbol "I" (często w kolorze zielonym lub czarnym) oznacza pozycję włączoną, czyli stan, w którym bezpiecznik przewodzi prąd. Symbol "0" (często w kolorze czerwonym) oznacza pozycję wyłączoną, czyli stan, w którym obwód jest przerwany. Pozycja dźwigni odpowiada tym symbolom dźwignia w górze to "I", a w dole to "0".
Czy kolorowe oznaczenia na "eskach" mają znaczenie?
W przeciwieństwie do starszych bezpieczników topikowych, bezpieczniki automatyczne zazwyczaj nie mają kolorowych oznaczeń wskazujących bezpośrednio na prąd znamionowy. Zamiast tego, ich obudowy posiadają oznaczenia literowe, takie jak B, C lub D. Litera ta określa charakterystykę zadziałania bezpiecznika czyli jak szybko zareaguje na przeciążenie lub zwarcie. W domowych instalacjach najczęściej spotykana jest charakterystyka typu B. Obok litery znajduje się liczba, np. 16, która oznacza prąd znamionowy w amperach (A). Takie oznaczenie, jak B16, informuje nas więc o charakterystyce zadziałania i maksymalnym prądzie, jaki obwód może bezpiecznie przewodzić.
Jak stwierdzić, czy stary bezpiecznik topikowy ("korek") jest sprawny
Bezpieczniki topikowe, nazywane potocznie "korkami", choć rzadziej spotykane w nowych instalacjach, wciąż stanowią element wielu starszych domów i mieszkań. Ich diagnostyka wymaga nieco innego podejścia niż w przypadku bezpieczników automatycznych.
Kluczowy element: Kolorowy "guziczek" na swoim miejscu
W bezpiecznikach topikowych kluczowym wizualnym wskaźnikiem ich stanu jest mały, kolorowy krążek umieszczony na czołowej części wkładki topikowej. Jest to tzw. wskaźnik zadziałania, często nazywany "guziczkiem". Jeśli ten "guziczek" jest na swoim miejscu, nie jest wysunięty ani uszkodzony, oznacza to, że bezpiecznik jest włączony i sprawny.
Jak wygląda przepalony bezpiecznik topikowy?
Gdy dojdzie do przeciążenia lub zwarcia, topik znajdujący się wewnątrz wkładki bezpiecznika topi się, przerywając obwód. W takiej sytuacji kolorowy "guziczek" na wkładce zazwyczaj odpada lub jest wyraźnie wysunięty z jej czoła. Jest to jednoznaczny sygnał, że bezpiecznik zadziałał i należy go wymienić. Pamiętaj, że wkładka topikowa jest elementem jednorazowego użytku po przepaleniu nie da się jej ponownie włączyć.
Tabela kolorów bezpieczników topikowych: Co oznacza czerwień, a co szarość?
Kolor wkładki topikowej (a często także jej wskaźnika zadziałania) jest bardzo ważną informacją, ponieważ bezpośrednio wskazuje na prąd znamionowy bezpiecznika. Używanie wkładki o niewłaściwym prądzie może być niebezpieczne. Oto najczęściej spotykane oznaczenia kolorystyczne:
- Zielony: 6A
- Czerwony: 10A
- Szary: 16A
- Niebieski: 20A
Bezpiecznik "wybił" – co to naprawdę oznacza i jak go ponownie włączyć
Kiedy bezpiecznik automatyczny "wybija", nie jest to oznaka awarii samego bezpiecznika, lecz jego prawidłowego działania. Jest to celowe przerwanie obwodu elektrycznego, mające na celu ochronę instalacji przed uszkodzeniem. Oto jak bezpiecznie go ponownie włączyć.
Krok po kroku: Bezpieczne włączanie bezpiecznika automatycznego
Ponowne włączenie bezpiecznika automatycznego jest proste, ale wymaga przestrzegania kilku kroków, aby zapewnić bezpieczeństwo i uniknąć powtórzenia sytuacji:
- Zidentyfikuj problem: Zanim cokolwiek zrobisz, sprawdź, które urządzenia przestały działać. Odłącz je od zasilania, naciskając przycisk wyłączenia lub wyciągając wtyczkę z gniazdka.
- Zlokalizuj bezpiecznik: W skrzynce rozdzielczej znajdź bezpiecznik, którego dźwignia jest w pozycji dolnej ("0" lub "OFF").
- Spróbuj zidentyfikować przyczynę: Zastanów się, co mogło spowodować zadziałanie bezpiecznika. Czy podłączyłeś ostatnio nowe, energochłonne urządzenie? Czy jednocześnie działało zbyt wiele sprzętów w jednym obwodzie? Czasami problemem może być uszkodzone urządzenie.
- Włącz bezpiecznik: Po odłączeniu urządzeń i zlokalizowaniu przyczyny, przesuń dźwignię bezpiecznika do pozycji górnej ("I" lub "ON").
- Testuj stopniowo: Podłącz urządzenia z powrotem, najlepiej po jednym. Obserwuj, czy bezpiecznik ponownie nie zadziała. Jeśli problem powtarza się przy konkretnym urządzeniu, może ono być uszkodzone.
Wymiana bezpiecznika topikowego: Instrukcja postępowania
Wymiana przepalonego bezpiecznika topikowego jest czynnością jednorazową. Należy pamiętać o kilku zasadach bezpieczeństwa. Przede wszystkim, jeśli to możliwe, wyłącz główny wyłącznik prądu w skrzynce. Następnie, ostrożnie wykręć starą, przepaloną wkładkę topikową i wkręć nową. Najważniejsze jest, aby nowa wkładka miała identyczne parametry prądowe, co stara sprawdzisz to po kolorze i oznaczeniu liczbowym. Użycie wkładki o wyższym prądzie może prowadzić do uszkodzenia instalacji lub pożaru.
Dlaczego bezpiecznik od razu się wyłącza? Najczęstsze przyczyny
Jeśli po próbie włączenia bezpiecznik automatyczny natychmiast "wybija" ponownie, lub nowy bezpiecznik topikowy przepala się od razu po wymianie, oznacza to, że problem jest poważniejszy. Najczęstsze przyczyny to:
- Przeciążenie: Podłączono zbyt wiele urządzeń do jednego obwodu, które łącznie pobierają prąd większy niż bezpiecznik jest w stanie obsłużyć.
- Zwarcie: Nastąpił bezpośredni kontakt między przewodem fazowym a neutralnym lub przewodem ochronnym. Jest to zazwyczaj spowodowane uszkodzoną izolacją kabli, wadliwym urządzeniem lub nieprawidłowym połączeniem. Zwarcie jest groźne i wymaga natychmiastowej interwencji.
Włączony, a prądu brak? Inne możliwe przyczyny awarii
Zdarza się, że mimo iż wszystkie bezpieczniki w Twojej skrzynce rozdzielczej wydają się być włączone, w domu lub jego części nadal brakuje prądu. W takiej sytuacji problem może leżeć gdzie indziej niż w bezpiecznikach nadprądowych czy topikowych.
Sprawdź bezpieczniki główne – gdzie ich szukać?
W niektórych instalacjach, oprócz bezpieczników w skrzynce rozdzielczej, znajdują się również bezpieczniki główne. Mogą one być zlokalizowane w piwnicy, na klatce schodowej, a nawet w skrzynce na zewnątrz budynku. Często są to bezpieczniki topikowe większego gabarytu lub wyłączniki różnicowoprądowe. Warto sprawdzić ich stan, upewniając się, że są w pozycji włączonej.
Kiedy problem leży po stronie dostawcy energii?
Jeśli po sprawdzeniu wszystkich domowych bezpieczników nadal nie ma prądu, a problem dotyczy nie tylko Twojego mieszkania, ale również sąsiadów lub całej okolicy, najprawdopodobniej przyczyną jest awaria sieci energetycznej. W takiej sytuacji należy skontaktować się z pogotowiem energetycznym lub swoim dostawcą energii elektrycznej, aby zgłosić problem.
Przeczytaj również: Jak podłączyć fotokomórki do bramy: 10 kroków do bezpiecznej instalacji
Awaria instalacji: Kiedy wezwać wykwalifikowanego elektryka?
Jeśli bezpieczniki w Twoim domu często zadziałają bez wyraźnej przyczyny, problem z brakiem prądu powtarza się mimo sprawnych zabezpieczeń, zauważasz widoczne uszkodzenia instalacji (np. nadpalone gniazdka, iskrzenie, nieprzyjemny zapach spalenizny) lub masz jakiekolwiek wątpliwości co do bezpieczeństwa instalacji, zawsze najlepszym rozwiązaniem jest wezwanie wykwalifikowanego elektryka. Samodzielne próby naprawy skomplikowanych usterek elektrycznych mogą być niebezpieczne i prowadzić do poważniejszych uszkodzeń lub zagrożenia życia.
