Łączenie przewodów w puszce - Schematy i zasady bezpieczeństwa

Zastanawiasz się, jak bezpiecznie i poprawnie połączyć przewody elektryczne w puszce instalacyjnej? Ten kompleksowy poradnik krok po kroku, wzbogacony o czytelne schematy, rozwieje wszelkie wątpliwości i nauczy Cię, jak podłączyć gniazdko, włącznik światła czy stworzyć rozgałęzienie, dbając o najwyższe standardy bezpieczeństwa.

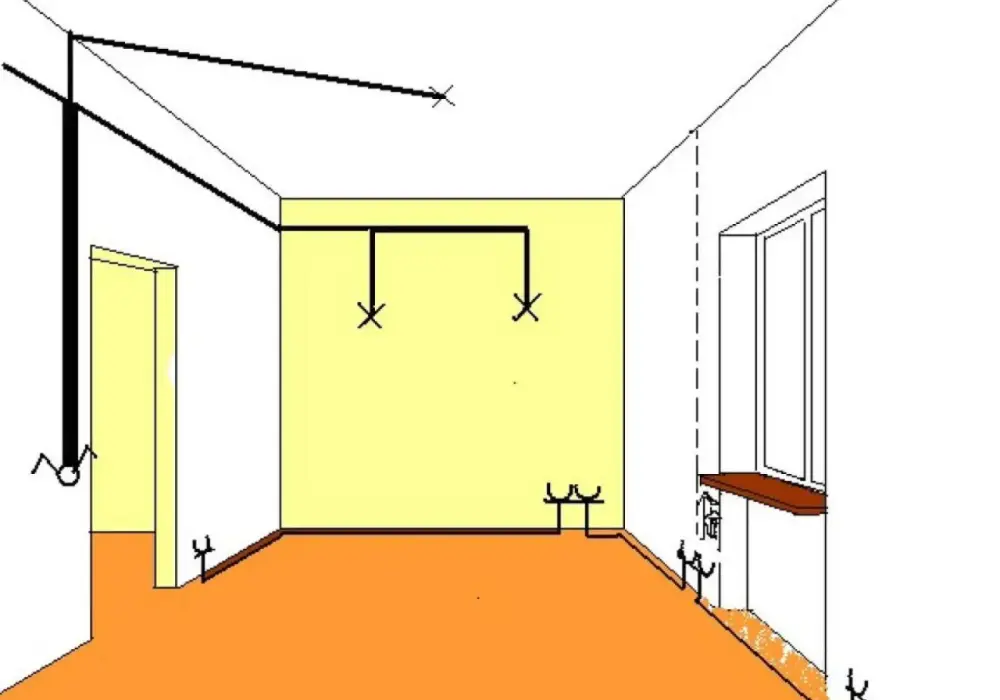

Dlaczego poprawny schemat połączeń w puszce to fundament Twojego bezpieczeństwa

Prawidłowe połączenia w instalacji elektrycznej to absolutny fundament jej stabilnego i bezpiecznego działania. Błędy na tym etapie mogą prowadzić do niezwykle groźnych konsekwencji od drobnych awarii sprzętu, przez zwarcia i pożary, aż po ryzyko porażenia prądem. Dlatego tak ważne jest, aby każdy, kto ma do czynienia z elektryką, nawet na poziomie amatorskich prac remontowych, doskonale rozumiał schematy połączeń i bezwzględnie przestrzegał obowiązujących norm. To nie tylko kwestia estetyki, ale przede wszystkim gwarancja bezpieczeństwa dla Ciebie i Twoich bliskich.

Zanim dotkniesz kabli: absolutnie kluczowe zasady bezpieczeństwa

Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, nawet tych najprostszych, należy bezwzględnie przestrzegać kilku kluczowych zasad bezpieczeństwa. Zaniedbanie któregokolwiek z tych punktów może mieć tragiczne skutki.

• Wyłączenie zasilania: Zawsze upewnij się, że zasilanie w obwodzie, nad którym pracujesz, jest wyłączone. Najlepiej zrobić to na głównym wyłączniku mieszkania lub domu, jeśli nie jesteś pewien, który obwód jest właściwy.
• Weryfikacja braku napięcia: Po wyłączeniu zasilania, koniecznie sprawdź za pomocą próbnika napięcia lub multimetru, czy w przewodach faktycznie nie ma napięcia. Sprawdź wszystkie żyły.
• Narzędzia z izolacją: Używaj wyłącznie narzędzi, które posiadają izolowane rękojeści. Zapewniają one dodatkową ochronę przed porażeniem prądem.
• Unikanie wilgoci: Nigdy nie pracuj przy instalacji elektrycznej w wilgotnym środowisku, na przykład w deszczu czy w łazience podczas kąpieli. Wilgoć znacząco zwiększa ryzyko porażenia prądem.

Niezbędnik majsterkowicza: jakie narzędzia przygotować do pracy z przewodami

Aby praca z przewodami elektrycznymi przebiegała sprawnie i bezpiecznie, warto zaopatrzyć się w kilka podstawowych narzędzi. Dobry zestaw to połowa sukcesu, a w przypadku elektryki także gwarancja bezpieczeństwa.

• Ściągacz izolacji: Precyzyjny ściągacz izolacji pozwala na szybkie i dokładne usunięcie izolacji z końcówek przewodów, bez uszkadzania żył.
• Wkrętaki z izolowaną rękojeścią: Niezbędne są wkrętaki płaskie i krzyżakowe z atestowanymi, izolowanymi rękojeściami.
• Próbnik napięcia: Pozwala na szybkie sprawdzenie obecności napięcia w obwodzie. Może to być prosty próbnik neonowy lub bardziej zaawansowany cyfrowy.
• Multimetr: Bardziej wszechstronne narzędzie, które oprócz sprawdzania napięcia, pozwala mierzyć prąd, rezystancję i przeprowadzać inne pomiary diagnostyczne.
• Kombinerki i szczypce boczne: Przydatne do przytrzymywania, zginania lub przecinania przewodów.
• Ostre nożyce do kabli: Umożliwiają czyste i precyzyjne cięcie grubszych przewodów.
• Opaski zaciskowe: Pomagają w uporządkowaniu plątaniny przewodów w puszce, co ułatwia pracę i poprawia estetykę.

Pamiętaj, że praca z elektrycznością wymaga precyzji i spokoju. Dobrze przygotowany zestaw narzędzi to podstawa.

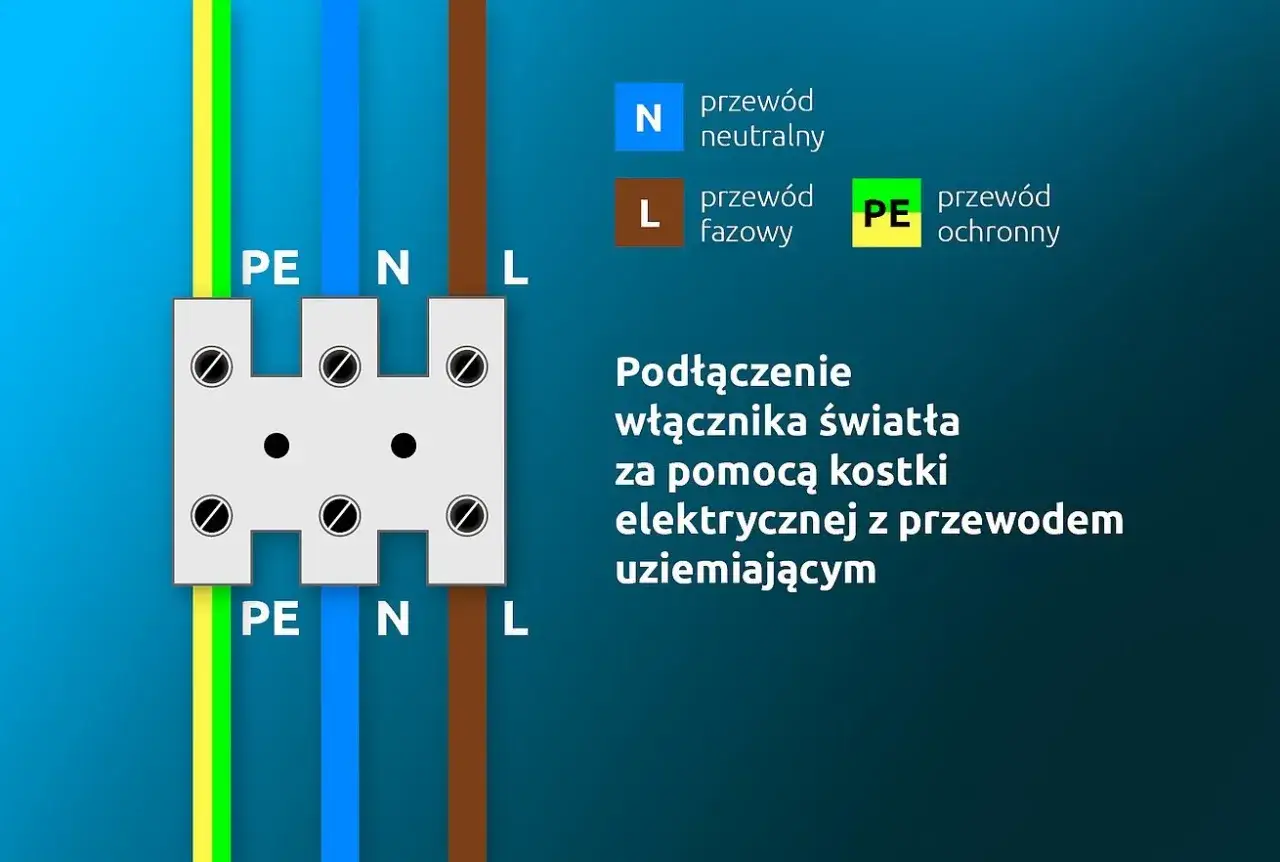

Musisz to wiedzieć! Aktualne kolory i oznaczenia przewodów elektrycznych w Polsce

Świat instalacji elektrycznych ma swój własny język, a jednym z jego najważniejszych elementów są kolory przewodów. Znajomość aktualnych oznaczeń kolorystycznych, zgodnych z normą PN-HD 308 S2: 2007, jest absolutnie kluczowa dla bezpieczeństwa i poprawnego działania każdej instalacji. Pozwala uniknąć pomyłek, które mogłyby mieć bardzo poważne konsekwencje.

Przewód fazowy (L) - Gdzie płynie prąd i jakie kolory go oznaczają? (brązowy, czarny, szary)

Przewód fazowy, oznaczany literą "L", to ten, którym płynie prąd pod napięciem ze źródła do odbiornika. Jest to najbardziej niebezpieczny przewód w instalacji. W Polsce jego standardowe kolory to brązowy, czarny lub szary. Zawsze należy traktować go z najwyższą ostrożnością.

Przewód neutralny (N) - Rola niebieskiego kabla w obwodzie

Przewód neutralny, oznaczany literą "N", pełni rolę przewodu powrotnego w obwodzie prądu przemiennego. To nim prąd wraca do źródła. Jego standardowy kolor to niebieski. Chociaż zazwyczaj nie jest pod napięciem, zawsze należy traktować go z ostrożnością, ponieważ w pewnych sytuacjach (np. przy uszkodzeniu izolacji lub awarii) może pojawić się na nim napięcie.

Przewód ochronny (PE) - Dlaczego żółto-zielony jest Twoim aniołem stróżem?

Przewód ochronny, oznaczany jako "PE", to kluczowy element systemu ochrony przeciwporażeniowej. Jego główną rolą jest odprowadzenie ewentualnego prądu do ziemi w przypadku awarii izolacji urządzenia lub instalacji. Dzięki niemu, w sytuacji krytycznej, prąd nie popłynie przez ciało człowieka. Jego charakterystyczny, łatwo rozpoznawalny kolor to żółto-zielony. Jest to Twój "anioł stróż" w instalacji elektrycznej i nigdy nie wolno go lekceważyć ani odłączać.

Uwaga na stare instalacje! Jak rozpoznać przewody, gdy kolory nie są standardowe?

W starszych instalacjach elektrycznych, budowanych przed wprowadzeniem obecnych norm, kolory przewodów mogą znacznie odbiegać od dzisiejszych standardów. Możemy tam spotkać przewody w kolorach takich jak czerwony, biały, a nawet żółty, które dziś mają inne znaczenie. W takiej sytuacji kluczowe jest zachowanie szczególnej ostrożności i dokładne zidentyfikowanie funkcji każdego przewodu. Najpewniejszą metodą jest użycie próbnika napięcia, aby sprawdzić, który przewód jest pod napięciem (fazowy), a który nie. W bardziej skomplikowanych przypadkach może być konieczne użycie multimetru do dokładniejszej diagnostyki.

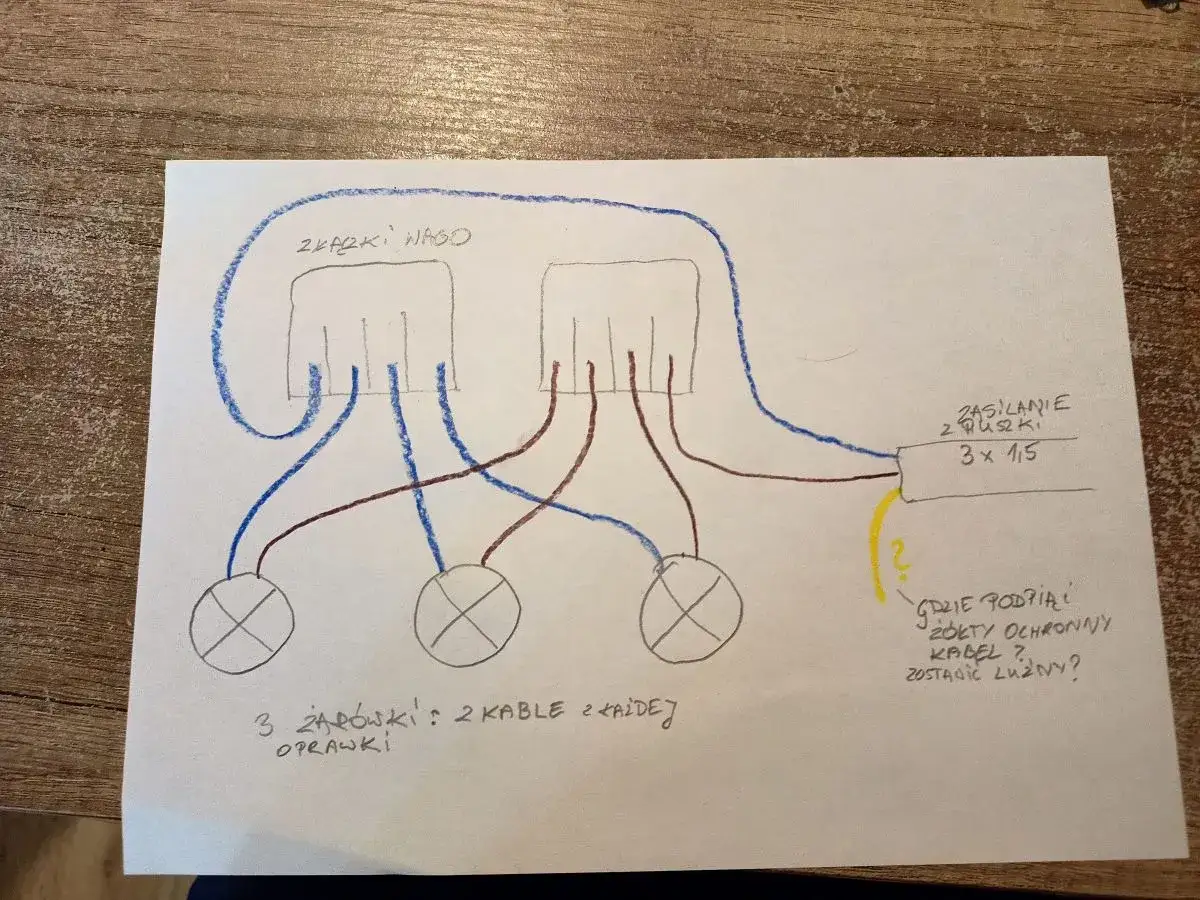

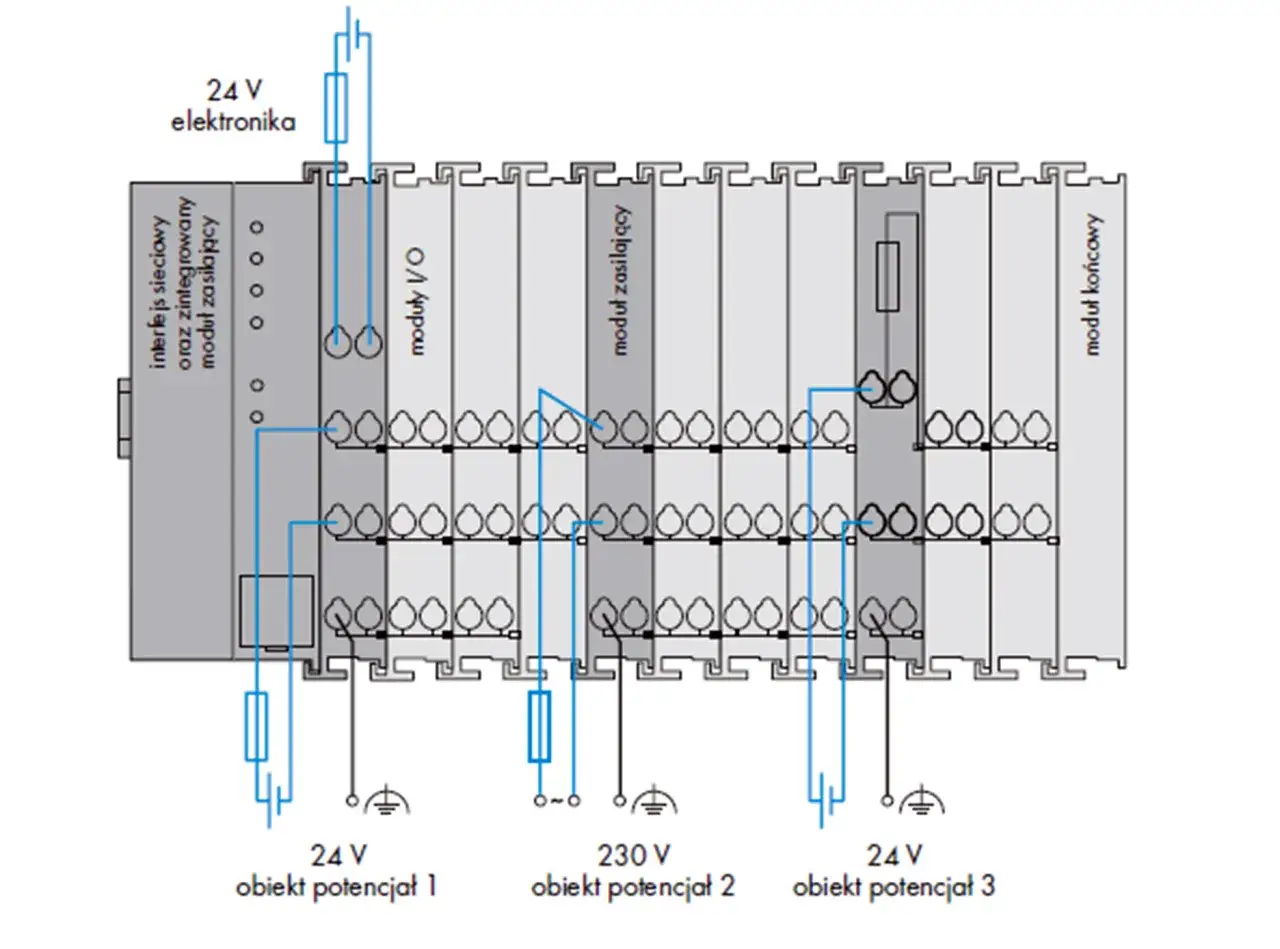

Wybór metody łączenia: Złączki WAGO czy tradycyjne kostki śrubowe

W puszkach instalacyjnych mamy do wyboru kilka metod łączenia przewodów. Dziś skupimy się na dwóch najpopularniejszych i najbardziej rekomendowanych rozwiązaniach: nowoczesnych szybkozłączkach, takich jak popularne złączki WAGO, oraz tradycyjnych kostkach zaciskowych, znanych również jako kostki śrubowe. Warto zaznaczyć, że metody takie jak lutowanie czy skręcanie przewodów gołym drutem są obecnie uważane za przestarzałe i niezalecane w domowych instalacjach elektrycznych ze względu na niższą niezawodność i bezpieczeństwo.

Szybko, pewnie i nowocześnie – zalety stosowania szybkozłączek

Szybkozłączki, zwłaszcza te od renomowanych producentów jak WAGO, zrewolucjonizowały sposób pracy z instalacjami elektrycznymi. Ich główne zalety to:

• Szybkość i łatwość montażu: Wiele typów szybkozłączek (np. te do przewodów jednodrutowych) pozwala na wpięcie przewodu bez użycia narzędzi. To ogromna oszczędność czasu.
• Pewność połączenia: Mechanizmy zaciskowe zapewniają stabilne i pewne połączenie, które jest odporne na wibracje i ruchy przewodów.
• Wszechstronność: Pozwalają na łączenie przewodów o różnych przekrojach i typach (jednodrutowych i linkowych) w jednej złączce (w zależności od modelu).
• Doskonały kontakt elektryczny: Zapewniają niski opór przejścia, co minimalizuje ryzyko przegrzewania.

Sprawdzona klasyka – kiedy warto sięgnąć po kostki zaciskowe?

Tradycyjne kostki zaciskowe, mimo pojawienia się nowocześniejszych rozwiązań, nadal mają swoje miejsce w instalacjach elektrycznych. Są dobrym wyborem w następujących sytuacjach:

• Niższy koszt: Kostki śrubowe są zazwyczaj tańsze od szybkozłączek, co może być istotne przy większych inwestycjach.
• Możliwość modyfikacji: Pozwalają na łatwiejsze rozłączanie i ponowne łączenie przewodów, co może być przydatne podczas prac instalacyjnych lub modyfikacji.
• Specyficzne zastosowania: W niektórych przypadkach, gdzie wymagana jest większa siła docisku lub łączenie specyficznych typów przewodów, kostki śrubowe mogą być preferowane.

Niezależnie od wyboru, kluczowe jest solidne dokręcenie śrub w kostkach, aby zapewnić dobry kontakt i uniknąć przegrzewania.

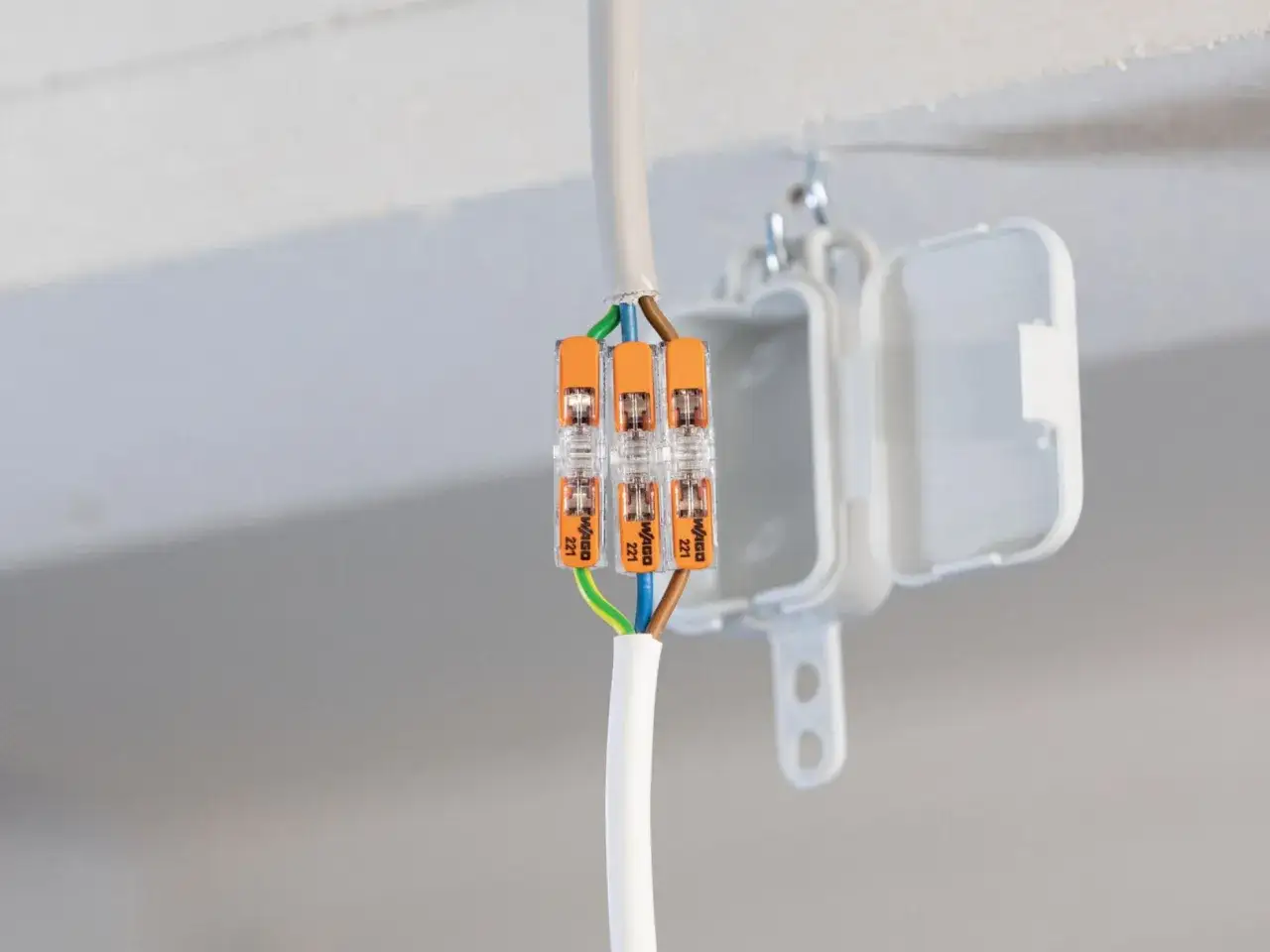

Schemat 1: Połączenie przelotowe – jak prawidłowo przedłużyć obwód w puszce

Połączenie przelotowe to podstawowa operacja wykonywana w puszkach instalacyjnych, która pozwala na przedłużenie obwodu elektrycznego. Jest to niezbędne, gdy chcemy zasilić kolejne punkty w instalacji, na przykład kolejną puszkę, gniazdko czy włącznik, znajdujące się dalej. Kluczem jest tutaj prawidłowe połączenie przewodów tego samego typu fazowego z fazowym, neutralnego z neutralnym i ochronnego z ochronnym.

Instrukcja krok po kroku: Łączenie przewodów L-L, N-N, PE-PE

Wykonanie połączenia przelotowego jest proste, jeśli zastosujemy się do poniższych kroków:

1. Przygotowanie przewodów: Zdejmij izolację z końcówek przewodów, które będziesz łączyć. Długość odsłoniętej żyły powinna być dopasowana do typu używanej złączki (zazwyczaj ok. 1 cm dla szybkozłączek lub zgodnie z instrukcją dla kostek śrubowych).
2. Wpięcie/dokręcenie przewodów fazowych (L): Podłącz przewód fazowy zasilający (wejściowy) oraz przewód fazowy wychodzący do kolejnego punktu do jednej złączki.
3. Wpięcie/dokręcenie przewodów neutralnych (N): Analogicznie, połącz przewód neutralny wejściowy z przewodem neutralnym wyjściowym w drugiej złączce.
4. Wpięcie/dokręcenie przewodów ochronnych (PE): Na koniec, połącz przewód ochronny wejściowy z przewodem ochronnym wyjściowym w trzeciej złączce.
5. Sprawdzenie poprawności połączeń: Upewnij się, że wszystkie przewody są pewnie zamocowane w złączkach i że nie ma odsłoniętych fragmentów żył poza zaciskami.

Wizualny diagram połączeń dla puszki rozgałęziającej

Dobry diagram połączenia przelotowego w puszce rozgałęziającej powinien jasno pokazywać, jak przewody z kabla zasilającego (wejściowego) są łączone z przewodami kabla wychodzącego. Powinien zawierać wyraźne oznaczenia kolorystyczne dla przewodów L (brązowy/czarny/szary), N (niebieski) i PE (żółto-zielony). Schemat musi precyzyjnie ilustrować, że żyła L z wejścia jest połączona z żyłą L wyjścia, N z N, a PE z PE, za pomocą widocznych złączek (szybkozłączek lub kostek śrubowych).

Schemat 2: Podłączanie pojedynczego gniazdka elektrycznego – zrób to dobrze

Podłączenie pojedynczego gniazdka elektrycznego z bolcem uziemiającym to jedna z najczęstszych czynności wykonywanych podczas remontu. Kluczowe jest tutaj prawidłowe przypisanie przewodów do odpowiednich zacisków, aby zapewnić bezpieczeństwo użytkowania i zgodność z przepisami. Pamiętaj, że gniazdko z bolcem uziemiającym jest standardem w większości nowoczesnych instalacji i zapewnia dodatkową ochronę.

Krok po kroku: Prawidłowe wpięcie przewodów L, N i PE do mechanizmu gniazda

Podłączenie gniazdka wygląda następująco:

• Przewód fazowy (L): Podłącz przewód fazowy (brązowy, czarny lub szary) do zacisku oznaczonego literą "L". Zazwyczaj znajduje się on po prawej stronie mechanizmu gniazda i może być dodatkowo oznaczony kolorem brązowym lub czarnym.
• Przewód neutralny (N): Przewód neutralny (niebieski) podłącz do zacisku oznaczonego literą "N". Zwykle jest on po lewej stronie mechanizmu i może być oznaczony kolorem niebieskim.
• Przewód ochronny (PE): Najważniejszy z punktu widzenia bezpieczeństwa przewód ochronny (żółto-zielony) podłącz do zacisku uziemiającego, czyli do bolca gniazdka. Zazwyczaj jest on oznaczony symbolem uziemienia (trzy poziome kreski nad pionową).

Należy pamiętać, że chociaż pozycja zacisków L i N może się nieznacznie różnić w zależności od producenta, zacisk PE (bolec) jest zawsze w tym samym, charakterystycznym miejscu.

Czytelny schemat podłączenia gniazda z bolcem uziemiającym

Schemat podłączenia pojedynczego gniazdka powinien w przejrzysty sposób ilustrować drogę przewodów od puszki instalacyjnej do mechanizmu gniazda. Powinien pokazywać doprowadzenie trzech przewodów: fazowego (L), neutralnego (N) i ochronnego (PE) do puszki. Następnie diagram musi precyzyjnie przedstawiać, jak każdy z tych przewodów jest podłączony do odpowiedniego zacisku w gniazdku: L do zacisku "L", N do zacisku "N", a PE do bolca uziemiającego. Kluczowe jest wizualne zaznaczenie prawidłowego przypisania kolorów do funkcji.

Schemat 3: Podłączanie pojedynczego włącznika światła – jak sterować oświetleniem

Prosty, jednobiegunowy włącznik światła to podstawowy element sterujący oświetleniem w naszym domu. Jego zadaniem jest przerywanie lub zamykanie obwodu elektrycznego, zazwyczaj w obwodzie przewodu fazowego. Zrozumienie zasady jego działania jest kluczowe dla poprawnego montażu.

Zasada działania włącznika: Które przewody podłączamy, a które omijają puszkę?

Włącznik jednobiegunowy działa poprzez przerwanie przepływu prądu w przewodzie fazowym (L). Oznacza to, że do włącznika doprowadzamy przewód fazowy zasilający, a z niego wychodzi przewód fazowy do oprawy oświetleniowej. Natomiast przewód neutralny (N) oraz przewód ochronny (PE) nie przechodzą przez włącznik. Biegną one bezpośrednio z puszki instalacyjnej do oprawy oświetleniowej, omijając mechanizm włącznika. Dopiero przerwanie lub zamknięcie obwodu przez włącznik fazy powoduje włączenie lub wyłączenie światła.

Diagram połączeń dla obwodu z jednym włącznikiem i jednym punktem świetlnym

Schemat połączenia pojedynczego włącznika ze sterowaną przez niego lampą powinien być bardzo czytelny. Musi pokazywać doprowadzenie trzech podstawowych przewodów (L, N, PE) do puszki instalacyjnej. Następnie diagram powinien jasno ilustrować, jak przewód fazowy (L) z zasilania jest podłączany do wejścia włącznika. Z wyjścia włącznika wychodzi kolejny przewód fazowy (często nazywany "przełączonym L"), który biegnie do oprawy oświetleniowej. Kluczowe jest również pokazanie, że przewody neutralny (N) i ochronny (PE) biegną bezpośrednio z puszki do oprawy świetlnej, bez ingerencji włącznika.

Schemat 4: Podłączanie włącznika podwójnego (świecznikowego) – steruj dwoma źródłami światła

Włącznik podwójny, nazywany potocznie "świecznikowym", to bardzo praktyczne rozwiązanie, które pozwala na niezależne sterowanie dwoma różnymi obwodami oświetleniowymi z jednego miejsca. Jest to idealne rozwiązanie na przykład do sterowania dwoma lampami w jednym pomieszczeniu lub dwoma grupami lamp na klatce schodowej.

Jak doprowadzić zasilanie i rozdzielić je na dwie lampy?

Zasada działania włącznika podwójnego polega na tym, że jeden przewód fazowy (L) z zasilania jest doprowadzany do wspólnego wejścia włącznika. Następnie, wewnątrz mechanizmu włącznika, ten jeden przewód jest rozdzielany na dwa niezależne wyjścia. Każde z tych wyjść steruje osobnym obwodem, który zasila jedną z lamp lub grupę lamp. Dzięki temu możemy włączać i wyłączać każdą z lamp niezależnie, za pomocą oddzielnych klawiszy włącznika.

Schemat instalacji dla włącznika dwuklawiszowego

Schemat podłączenia włącznika dwuklawiszowego powinien jasno przedstawiać doprowadzenie zasilania i sposób jego rozdzielenia. Powinien uwzględniać jeden przewód fazowy (L) wejściowy do wspólnego punktu włącznika. Następnie, z dwóch oddzielnych wyjść włącznika (oznaczonych zazwyczaj jako L1 i L2), powinny wychodzić dwa przewody fazowe, z których każdy biegnie do swojej lampy. Schemat musi również pokazywać, że przewody neutralne (N) i ochronne (PE) biegną bezpośrednio z puszki instalacyjnej do każdej z lamp, omijając mechanizm włącznika.

Schemat 5: Podłączanie włącznika schodowego – światło na schodach bez tajemnic

Włączniki schodowe to genialne rozwiązanie, które pozwala na sterowanie jednym punktem świetlnym z dwóch różnych miejsc. Najczęściej spotykamy je na schodach, gdzie możemy zapalić światło na dole i zgasić je na górze, lub odwrotnie. Zasada ich działania opiera się na wykorzystaniu przewodów korespondencyjnych.

Zasada działania i rola przewodów korespondencyjnych

W systemie schodowym używamy dwóch włączników schodowych, które są ze sobą połączone za pomocą dwóch przewodów. Nazywamy je przewodami korespondencyjnymi. Przewód fazowy (L) z zasilania jest doprowadzany do jednego z włączników. Następnie, za pomocą przewodów korespondencyjnych, sygnał ten jest przesyłany do drugiego włącznika. Drugi włącznik, w zależności od ustawienia przewodów korespondencyjnych, zamyka lub przerywa obwód prowadzący do lampy. Dzięki temu, niezależnie od tego, który włącznik zostanie użyty i w jakiej pozycji się znajduje, możemy zmienić stan obwodu zapalić lub zgasić światło.

Szczegółowy diagram pokazujący, jak połączyć dwa włączniki schodowe do jednej lampy

Schemat podłączenia dwóch włączników schodowych do jednej lampy musi być bardzo szczegółowy. Powinien pokazywać doprowadzenie przewodów zasilających (L, N, PE) do pierwszej puszki instalacyjnej lub bezpośrednio do pierwszego włącznika. Następnie kluczowe jest pokazanie połączenia między dwoma włącznikami schodowymi za pomocą dwóch przewodów korespondencyjnych. Schemat musi precyzyjnie ilustrować, jak z drugiego włącznika wychodzi przewód fazowy, który biegnie do oprawy oświetleniowej. Ważne jest również zaznaczenie, że przewody neutralny (N) i ochronny (PE) biegną bezpośrednio z puszki do lampy, omijając oba włączniki.

Najczęstsze błędy przy łączeniu kabli i jak ich unikać – sprawdź swoją pracę

Nawet przy najlepszych chęciach, podczas pracy z przewodami elektrycznymi można popełnić błędy. Świadomość najczęściej występujących pomyłek i wiedza, jak ich unikać, to klucz do stworzenia bezpiecznej i niezawodnej instalacji. Oto kilka przykładów, na co szczególnie zwrócić uwagę.

Zbyt krótko zdjęta izolacja lub odsłonięta miedź – dlaczego to niebezpieczne?

Jeśli izolacja zostanie zdjęta zbyt krótko, żyła przewodu może nie być w pełni osadzona w złączce, co prowadzi do słabego kontaktu, iskrzenia i przegrzewania. Z kolei zbyt długo odsłonięta miedź, wychodząca poza obręb złączki, stwarza bezpośrednie ryzyko zwarcia z innymi przewodami lub przypadkowego dotknięcia jej przez człowieka, co grozi porażeniem prądem. Precyzyjne ściąganie izolacji na odpowiednią długość jest absolutnie kluczowe.

Niedokręcone śruby w kostkach lub niepoprawne wpięcie w złączkę

Luźne połączenie w kostce śrubowej lub nieprawidłowo wpięty przewód w szybkozłączce to prosta droga do problemów. Taki kontakt generuje zwiększony opór elektryczny, co prowadzi do wydzielania się ciepła. Przegrzewanie może uszkodzić izolację, spowodować iskrzenie, a w skrajnych przypadkach doprowadzić nawet do pożaru. Zawsze upewnij się, że śruby w kostkach są solidnie dokręcone, a przewody w szybkozłączkach są pewnie osadzone.

Pomylenie przewodów neutralnego z ochronnym – groźne skutki pomyłki

To jeden z najpoważniejszych błędów, który może mieć katastrofalne skutki. Przewód neutralny (N) jest częścią normalnego obwodu roboczego, podczas gdy przewód ochronny (PE) służy wyłącznie do ochrony przeciwporażeniowej. Pomylenie tych dwóch przewodów może spowodować pojawienie się niebezpiecznego napięcia na obudowie metalowego urządzenia, które powinno być uziemione. W takiej sytuacji dotknięcie urządzenia grozi śmiertelnym porażeniem prądem.

Przeczytaj również: Czy Lidlomix działa z Cookidoo? Wszystko, co musisz wiedzieć teraz

Zbyt wiele kabli w jednej puszce – jak uniknąć "bałaganu" i przegrzewania?

Puszki instalacyjne mają ograniczoną przestrzeń. Wpychanie do nich zbyt wielu przewodów i złączek utrudnia cyrkulację powietrza, co sprzyja przegrzewaniu się połączeń. Ponadto, taki "bałagan" w puszce znacznie utrudnia wszelkie przyszłe prace serwisowe czy diagnostyczne. W takich sytuacjach warto rozważyć użycie większej puszki instalacyjnej lub, jeśli to możliwe, rozdzielenie obwodów do osobnych puszek, aby zapewnić odpowiednią przestrzeń i wentylację.
