Niniejszy artykuł stanowi kompleksowy przewodnik po kluczowych zasadach dotyczących minimalnych odległości między rurami gazowymi a kablami elektrycznymi układanymi w ziemi na terenie Polski. Poznaj obowiązujące przepisy prawa budowlanego i normy branżowe, aby zapewnić bezpieczeństwo i zgodność z regulacjami podczas planowania i realizacji prac ziemnych.
Kluczowe odległości między gazem a prądem w ziemi według polskich przepisów
- Minimalna odległość pionowa przy skrzyżowaniu gazociągu z kablem to 0,2 metra.
- Minimalny kąt skrzyżowania gazociągu z linią kablową nie powinien być mniejszy niż 20°.
- Przy prowadzeniu równoległym (zbliżeniu) wymagana jest odległość co najmniej 0,4 metra.
- W praktyce zaleca się zachowanie bufora bezpieczeństwa wynoszącego 0,5 metra dla prowadzenia równoległego.
- W przypadku niemożności zachowania minimalnych odległości, należy stosować rury osłonowe (np. AROT, stalowe).
- Instalacje należy odpowiednio oznakować taśmami ostrzegawczymi: żółtą dla gazu, czerwoną/niebieską dla elektryczności.
Dlaczego prawidłowa odległość między gazem a prądem w ziemi to kwestia krytyczna
Zachowanie odpowiednich odległości między instalacjami gazowymi a elektrycznymi w ziemi to absolutnie kluczowa kwestia, od której zależy bezpieczeństwo życia, zdrowia, mienia oraz stabilność całej infrastruktury. Jest to fundament bezpiecznego budownictwa, którego zaniedbanie może prowadzić do katastrofalnych skutków. Niewłaściwe usytuowanie tych dwóch, pozornie niezwiązanych ze sobą mediów, stwarza szereg poważnych zagrożeń, które często są bagatelizowane.
Potencjalne zagrożenia: od awarii do katastrofy budowlanej
Ryzyko związane z nieprawidłowym usytuowaniem instalacji gazowych i elektrycznych w gruncie jest bardzo wysokie. Najpoważniejszym zagrożeniem jest możliwość wybuchu gazu, który może zostać spowodowany przez iskrzenie uszkodzonego kabla elektrycznego znajdującego się w pobliżu rury gazowej. Uszkodzenie mechaniczne, na przykład podczas prac ziemnych, może doprowadzić do rozszczelnienia gazociągu, a obecność kabla pod napięciem w pobliżu może zainicjować zapłon. Kolejnym poważnym zagrożeniem są porażenia prądem elektrycznym, które mogą wystąpić podczas prac ziemnych, gdy dojdzie do uszkodzenia izolacji kabla i kontaktu z metalowymi elementami instalacji gazowej. Niewłaściwe usytuowanie może również prowadzić do przerw w dostawie obu mediów, co skutkuje przerwami w funkcjonowaniu budynków i infrastruktury. Dodatkowo, prądy błądzące płynące w ziemi z instalacji elektrycznych mogą przyspieszać procesy korozyjne na rurach gazowych, skracając ich żywotność i zwiększając ryzyko awarii. W skrajnych przypadkach, uszkodzenie tych instalacji może prowadzić do uszkodzeń konstrukcji budynków, a nawet do katastrof budowlanych.
Kto ponosi odpowiedzialność za błędy w usytuowaniu instalacji
Odpowiedzialność za błędy w usytuowaniu instalacji gazowych i elektrycznych jest wielopoziomowa i może dotyczyć wielu podmiotów. Przede wszystkim, projektant jest odpowiedzialny za prawidłowe zaprojektowanie przebiegu instalacji zgodnie z obowiązującymi przepisami i normami. Następnie, wykonawca ponosi odpowiedzialność za wierne odwzorowanie projektu w terenie oraz za stosowanie właściwych technik montażu. Kierownik budowy ma obowiązek nadzorowania prac i zapewnienia zgodności z projektem oraz przepisami. Wreszcie, inwestor, choć często nie jest bezpośrednio zaangażowany w prace, ponosi odpowiedzialność za zapewnienie odpowiednich środków i nadzoru nad realizacją inwestycji. Nieprzestrzeganie przepisów może skutkować nie tylko karami finansowymi, ale także konsekwencjami prawnymi, włącznie z odpowiedzialnością karną w przypadku spowodowania zagrożenia życia lub zdrowia.
Jakie przepisy i normy regulują odległość rury gazowej od kabla
Określenie właściwych odległości między podziemnymi instalacjami gazowymi a elektrycznymi nie jest kwestią dowolności, lecz ściśle regulowanym obszarem prawa budowlanego i norm technicznych. W Polsce istnieje hierarchia przepisów, która precyzyjnie określa zasady usytuowania tych mediów, mające na celu zapewnienie maksymalnego bezpieczeństwa.
Kluczowe rozporządzenie: Warunki techniczne dla sieci gazowych
Podstawowym aktem prawnym, który reguluje tę kwestię w Polsce, jest Rozporządzenie Ministra Gospodarki z dnia 26 kwietnia 2013 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe i ich usytuowanie. Ten obszerny dokument zawiera szczegółowe wytyczne dotyczące projektowania, budowy i eksploatacji sieci gazowych, w tym zasady dotyczące ich rozmieszczenia względem innych instalacji podziemnych. Zgodnie z tym rozporządzeniem, kluczowe są zasady dotyczące zarówno zbliżeń, jak i skrzyżowań instalacji, które precyzyjnie definiują minimalne dopuszczalne odległości.
Rola Polskich Norm (PN) w praktyce instalacyjnej
Oprócz przepisów prawa, w praktyce instalacyjnej kluczową rolę odgrywają Polskie Normy (PN). Choć nie zawsze są one bezpośrednio wymienione w rozporządzeniach jako akty prawne o mocy powszechnie obowiązującej, stanowią one uszczegółowienie i uzupełnienie przepisów. Normy te są opracowywane przez ekspertów i odzwierciedlają najlepsze praktyki inżynierskie oraz aktualny stan wiedzy technicznej. W przypadku instalacji podziemnych, normy często dostarczają szczegółowych wytycznych dotyczących materiałów, metod wykonania, a także precyzyjnych odległości, które należy zachować, aby zapewnić bezpieczeństwo i trwałość instalacji. Projektanci i wykonawcy są zobowiązani do stosowania norm, które są zharmonizowane z przepisami prawa, aby zapewnić zgodność i bezpieczeństwo.
Prowadzenie równoległe: Jaka jest minimalna bezpieczna odległość
Kwestia prowadzenia równoległego, czyli sytuacji, gdy instalacja gazowa i elektryczna biegną obok siebie w ziemi, wymaga szczególnej uwagi. Przepisy precyzyjnie określają minimalne odległości, które należy zachować, aby zapobiec potencjalnym interakcjom między tymi mediami.
Ogólna zasada 0,4 m: Co dokładnie mówi rozporządzenie
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 26 kwietnia 2013 r., w przypadku zbliżenia (prowadzenia równoległego) gazociągów do innych elementów uzbrojenia terenu, w tym do podziemnych linii kablowych elektroenergetycznych, ogólna zasada mówi o konieczności zachowania odległości co najmniej 0,4 metra. Ta odległość jest mierzona między zewnętrzną powierzchnią ścianki gazociągu a skrajnymi elementami kabla elektrycznego. Jest to minimalny wymóg prawny, który musi być spełniony w każdej sytuacji, chyba że przepisy dopuszczają inne rozwiązania w szczególnych warunkach.
Dlaczego w praktyce często stosuje się bufor bezpieczeństwa 0,5 m
Mimo że przepisy prawa wymagają zachowania minimalnej odległości 0,4 metra, w praktyce inżynierskiej i budowlanej często spotyka się zalecenie stosowania bufora bezpieczeństwa wynoszącego 0,5 metra. Jest to dobra praktyka, która wynika z kilku powodów. Po pierwsze, zapewnia dodatkowy margines bezpieczeństwa na wypadek drobnych błędów wykonawczych, które mogą się zdarzyć podczas prac ziemnych. Po drugie, uwzględnia potencjalne ruchy gruntu, które mogą spowodować zbliżenie się instalacji. Po trzecie, dodatkowy dystans stanowi lepszą ochronę przed nieprzewidzianymi zdarzeniami, takimi jak przypadkowe uszkodzenie jednej z instalacji. Stosowanie tej nieco większej odległości jest inwestycją w długoterminowe bezpieczeństwo i niezawodność obu systemów.
Skrzyżowanie instalacji: Zasady, których nie można zignorować
Skrzyżowanie instalacji gazowej z elektryczną w ziemi to sytuacja szczególnie ryzykowna, wymagająca ścisłego przestrzegania określonych zasad, aby zminimalizować potencjalne zagrożenia. Przepisy precyzyjnie określają minimalne odległości i kąty, które muszą być zachowane.
Minimalna odległość pionowa 0,2 m – jak ją prawidłowo zmierzyć
W przypadku skrzyżowania gazociągu z podziemną linią kablową elektroenergetyczną, kluczowe jest zachowanie minimalnej odległości pionowej. Przepisy stanowią, że odległość ta nie może być mniejsza niż 0,2 metra. Prawidłowe zmierzenie tej odległości jest niezwykle ważne. Należy ją mierzyć od zewnętrznej powierzchni ścianki gazociągu do najbardziej wystającego elementu kabla elektrycznego (np. jego osłony). Błędne zmierzenie, na przykład od osi rury, może prowadzić do niezgodności z przepisami i zwiększenia ryzyka.
Kąt skrzyżowania: Dlaczego nie może być zbyt mały
Kolejnym istotnym parametrem przy skrzyżowaniu jest kąt, pod jakim gazociąg przecina linię kablową. Przepisy określają, że kąt ten nie powinien być mniejszy niż 20°. Zachowanie odpowiedniego, większego kąta skrzyżowania jest ważne z kilku powodów. Po pierwsze, zmniejsza to ryzyko uszkodzenia zarówno rury gazowej, jak i kabla elektrycznego podczas prac ziemnych lub w wyniku osiadania gruntu. Po drugie, ułatwia to ewentualne prace naprawcze przy jednej z instalacji bez konieczności naruszania drugiej. Zbyt mały kąt skrzyżowania, zbliżony do prostego, zwiększa obszar potencjalnego kontaktu i ryzyko uszkodzenia.
Zasada "gaz na górze": Dlaczego przewód gazowy powinien być nad kablem
W praktyce inżynierskiej często stosuje się zasadę, zgodnie z którą w miejscu skrzyżowania, gazociąg powinien być układany nad kablem elektrycznym. Ta zasada ma swoje logiczne i bezpieczeństwowe uzasadnienie. Gaz ziemny jest lżejszy od powietrza i w przypadku ewentualnego wycieku, będzie miał tendencję do unoszenia się do góry, co zmniejsza ryzyko gromadzenia się go w pobliżu kabla elektrycznego. Ponadto, taka konfiguracja ułatwia prace naprawcze przy kablu elektrycznym, ponieważ można je przeprowadzić bez konieczności naruszania gazociągu znajdującego się powyżej. Jest to rozwiązanie, które zwiększa ogólne bezpieczeństwo i ułatwia utrzymanie infrastruktury.
Co zrobić, gdy nie da się zachować minimalnej odległości
W niektórych sytuacjach, ze względu na gęstość zabudowy, istniejące uzbrojenie terenu lub specyficzne warunki gruntowe, zachowanie standardowych minimalnych odległości między instalacją gazową a elektryczną może być niemożliwe. W takich przypadkach przepisy przewidują zastosowanie dodatkowych rozwiązań technicznych, które mają na celu zapewnienie bezpieczeństwa.

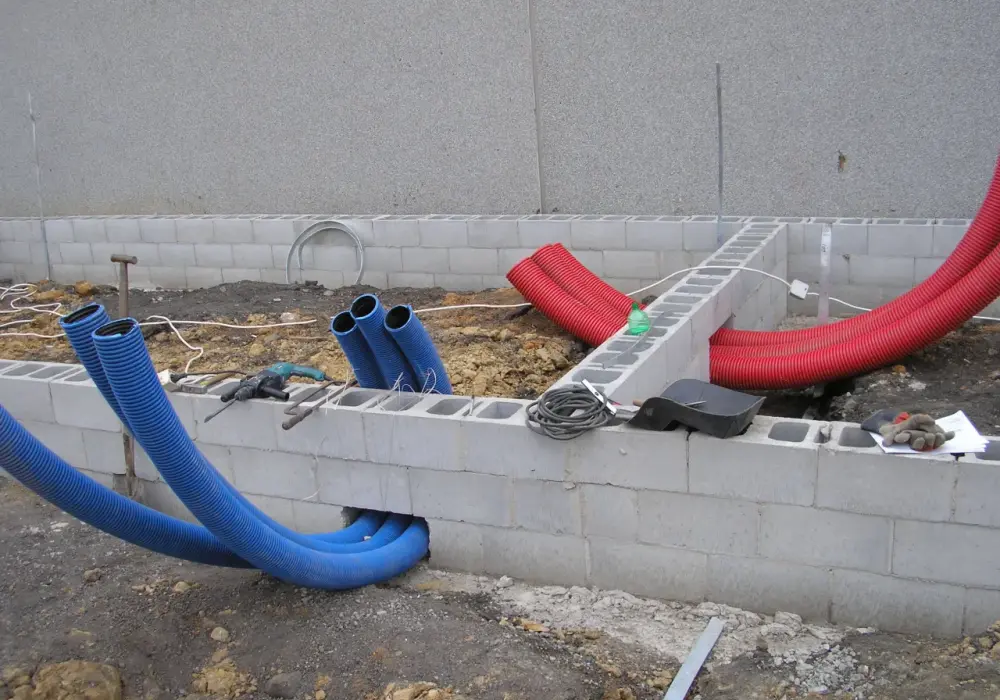

Rury osłonowe (peszle, arot): Kiedy ich zastosowanie jest obowiązkowe
Jednym z najczęściej stosowanych rozwiązań w sytuacjach, gdy zachowanie standardowych odległości jest utrudnione, jest zastosowanie rur osłonowych. Dotyczy to zarówno peszli, jak i rur typu AROT (specjalne rury osłonowe stosowane w budownictwie) czy rur stalowych. Użycie takich osłon jest obowiązkowe w wielu sytuacjach, między innymi przy skrzyżowaniach instalacji gazowych z kablami elektrycznymi, przy przejściach pod drogami, torami kolejowymi, ciekami wodnymi, a także w miejscach, gdzie istnieje zwiększone ryzyko uszkodzenia mechanicznego instalacji. Rura osłonowa stanowi dodatkową barierę ochronną dla chronionego medium.
Jakie parametry musi spełniać rura osłonowa dla kabla elektrycznego
Rury osłonowe stosowane do ochrony kabli elektrycznych muszą spełniać szereg wymagań, aby zapewnić skuteczną ochronę. Kluczowe parametry obejmują:
- Wytrzymałość mechaniczna: Rura musi być odporna na obciążenia mechaniczne, takie jak nacisk gruntu, ruch pojazdów czy wibracje.
- Materiał: Najczęściej stosowane materiały to tworzywa sztuczne, takie jak PVC (polichlorek winylu) lub PEHD (polietylen wysokiej gęstości), które charakteryzują się dobrą odpornością chemiczną i mechaniczną. W szczególnych zastosowaniach mogą być używane rury stalowe.
- Średnica: Średnica wewnętrzna rury musi być odpowiednio dobrana do średnicy kabla, zapewniając swobodne wprowadzenie kabla i pozostawiając miejsce na ewentualne wypełnienie piaskiem lub innym materiałem.
- Odporność na czynniki zewnętrzne: Rura powinna być odporna na wilgoć, zmiany temperatury, a także na agresywne substancje chemiczne obecne w glebie.
- Szczelność: W niektórych przypadkach wymagana jest szczelność rury, aby zapobiec wnikaniu wody lub innych zanieczyszczeń.
Inne rozwiązania techniczne dopuszczane przez przepisy
Oprócz rur osłonowych, przepisy i normy dopuszczają stosowanie innych rozwiązań technicznych w celu zabezpieczenia instalacji podziemnych. Mogą to być na przykład specjalne płyty ochronne układane nad instalacjami, które rozkładają nacisk i chronią przed uszkodzeniem mechanicznym. W niektórych przypadkach stosuje się również osłony betonowe, szczególnie w miejscach narażonych na intensywne obciążenia. Dopuszczalne są także inne metody zabezpieczające, takie jak specjalne kanały technologiczne czy systemy osłonowe, pod warunkiem, że są one zgodne z obowiązującymi przepisami i normami technicznymi, a ich zastosowanie zostało zatwierdzone w projekcie.
Praktyczne aspekty prac ziemnych: O czym trzeba pamiętać
Prowadzenie prac ziemnych, które obejmują układanie lub modyfikację instalacji gazowych i elektrycznych, wymaga nie tylko znajomości przepisów, ale także stosowania się do szeregu praktycznych procedur i zasad. Tylko kompleksowe podejście gwarantuje bezpieczeństwo i zgodność z prawem.
Oznakowanie w wykopie: Rola taśmy ostrzegawczej żółtej i czerwonej/niebieskiej
Niezwykle ważnym elementem prac ziemnych jest odpowiednie oznakowanie tras instalacji podziemnych. W wykopach stosuje się specjalne taśmy ostrzegawcze, które mają za zadanie informować o obecności niebezpiecznych mediów. Żółta taśma jest zarezerwowana dla instalacji gazowych, sygnalizując obecność gazociągu. Z kolei czerwona taśma (lub niebieska, w przypadku kabli niskiego napięcia) jest stosowana do oznakowania linii kablowych elektroenergetycznych. Taśmy te powinny być układane na odpowiedniej głębokości nad instalacją, zazwyczaj około 20-30 cm poniżej poziomu terenu lub nad instalacją, w zależności od specyfiki i rodzaju taśmy. Ich obecność stanowi kluczowe ostrzeżenie dla osób prowadzących prace ziemne, minimalizując ryzyko przypadkowego uszkodzenia instalacji.
Dokumentacja projektowa jako podstawa do działania
Podstawą wszelkich prac ziemnych związanych z instalacjami podziemnymi jest dokumentacja projektowa. Obejmuje ona mapy sytuacyjne, projekty budowlane, plany wykonawcze oraz wszelkie uzgodnienia z gestorami sieci. Dokładne zapoznanie się z dokumentacją jest absolutnie niezbędne przed rozpoczęciem jakichkolwiek prac. Projekt zawiera informacje o przebiegu istniejących instalacji, ich głębokości, średnicach, a także o zalecanych odległościach i metodach wykonania. Wszelkie prace muszą być prowadzone zgodnie z zatwierdzonym projektem, a wszelkie odstępstwa powinny być konsultowane i formalnie zatwierdzane.
Procedura odbioru: Kto i co sprawdza przed zasypaniem wykopu
Przed zasypaniem wykopu, w którym ułożono nowe lub zmodyfikowano istniejące instalacje gazowe i elektryczne, niezbędne jest przeprowadzenie formalnej procedury odbioru. W odbiorze tym zazwyczaj uczestniczą przedstawiciele gazowni i zakładu energetycznego (gestorzy sieci), kierownik budowy, a także inspektor nadzoru inwestorskiego. Podczas odbioru weryfikowane są kluczowe aspekty, takie jak: prawidłowe zachowanie minimalnych odległości między instalacjami, jakość wykonania połączeń, zastosowane materiały, poprawność wykonania izolacji i zabezpieczeń, a także zgodność z dokumentacją projektową. Dopiero po pozytywnym zakończeniu odbioru i uzyskaniu zgody, można przystąpić do zasypania wykopu.
Najczęstsze błędy wykonawcze i jak ich unikać
Mimo istnienia szczegółowych przepisów i norm, w praktyce wykonawczej często dochodzi do błędów, które mogą prowadzić do poważnych konsekwencji. Świadomość tych najczęściej popełnianych pomyłek jest kluczowa dla zapobiegania im.
Błędne mierzenie odległości: Od osi rury czy od jej ścianki
Jednym z najczęstszych błędów jest nieprawidłowe mierzenie odległości między instalacjami. Przepisy jasno określają, że odległości należy mierzyć od zewnętrznej powierzchni ścianki gazociągu lub kabla elektrycznego, a nie od ich osi. Błąd ten polega na założeniu, że odległość od środka rury do środka kabla jest wystarczająca, podczas gdy rzeczywista odległość między ich zewnętrznymi powierzchniami jest mniejsza i może nie spełniać wymogów bezpieczeństwa. Zawsze należy mierzyć odległość od najbardziej wystającego punktu jednej instalacji do najbardziej wystającego punktu drugiej.
Ignorowanie warunków lokalnych i niestabilnego gruntu
Kolejnym powszechnym błędem jest ignorowanie specyficznych warunków lokalnych, w tym charakterystyki gruntu. Niestabilny, podmokły, piaszczysty lub skalisty grunt może wpływać na trwałość i stabilność instalacji, nawet jeśli początkowo zachowano minimalne odległości. W takich warunkach może dochodzić do osiadania gruntu, przemieszczania się instalacji, co w efekcie może spowodować ich zbliżenie się do siebie lub uszkodzenie. Projekt i wykonanie prac powinny uwzględniać analizę geotechniczną i dostosowanie metod montażu do warunków panujących na danym terenie.
Przeczytaj również: Jakie są najlepsze zastosowania dla robotów inteligentnych w domu? Porady.
Stosowanie rur osłonowych jako pretekst do drastycznego zmniejszania dystansu
Istnieje błędne przekonanie, że zastosowanie rur osłonowych, takich jak AROT czy peszle, zwalnia z obowiązku zachowania minimalnych odległości między instalacjami. Rury osłonowe są dodatkowym zabezpieczeniem, a nie zamiennikiem dla podstawowych wymogów odległościowych, chyba że konkretne przepisy lub normy stanowią inaczej dla specyficznych sytuacji (np. przejścia pod drogami). Nawet w rurze osłonowej, instalacja gazowa i elektryczna powinny być od siebie oddalone zgodnie z przepisami, a rura osłonowa stanowi dodatkową warstwę ochronną, a nie sposób na zignorowanie podstawowych zasad bezpieczeństwa.
