Obciążalność prądowa przewodów linka - Czy Twoja instalacja jest bezpieczna?

Zrozumienie obciążalności prądowej przewodów typu linka jest absolutnie kluczowe dla bezpieczeństwa każdej instalacji elektrycznej. Ten artykuł dostarczy Ci precyzyjnych, technicznych informacji na temat maksymalnego prądu, jaki może bezpiecznie płynąć przez przewód miedziany o danym przekroju, uwzględniając jego specyficzną budowę. Ignorowanie tych danych może prowadzić do poważnych konsekwencji, dlatego poznanie tych parametrów to podstawa zgodności z normami i ochrony przed zagrożeniami.

Obciążalność prądowa linki – co musisz wiedzieć, by Twoja instalacja była bezpieczna?

Obciążalność długotrwała przewodów, a w szczególności tych typu linka, to parametr, który bezpośrednio przekłada się na bezpieczeństwo całej instalacji elektrycznej. Definiuje on maksymalną wartość prądu, który może płynąć przez przewód w sposób ciągły, nie powodując przekroczenia dopuszczalnej temperatury granicznej żyły. Przekroczenie tej temperatury może prowadzić do degradacji izolacji, a w skrajnych przypadkach nawet do zapłonu, co stanowi realne zagrożenie pożarowe. Dlatego tak ważne jest, aby dobierać przewody z uwzględnieniem ich obciążalności, dopasowując je do przewidywanego obciążenia.

Zjawisko nagrzewania się przewodów jest ściśle związane z prawem Joule'a-Lenza. Mówi ono, że podczas przepływu prądu przez przewodnik wydziela się ciepło, którego ilość jest proporcjonalna do kwadratu natężenia prądu, rezystancji przewodu i czasu jego przepływu. W praktyce oznacza to, że im większy prąd płynie przez przewód, tym bardziej się on nagrzewa. Nadmierne nagrzewanie prowadzi do szeregu negatywnych konsekwencji: izolacja przewodu traci swoje właściwości, staje się krucha i podatna na uszkodzenia mechaniczne, co zwiększa ryzyko zwarcia. Ponadto, wysoka temperatura obniża efektywność energetyczną instalacji, a w najgorszym wypadku może doprowadzić do pożaru. Zrozumienie tego fizycznego zjawiska jest fundamentem dla prawidłowego doboru przewodów o odpowiedniej obciążalności.

Linka vs. drut – czy budowa żyły naprawdę wpływa na obciążalność prądową?

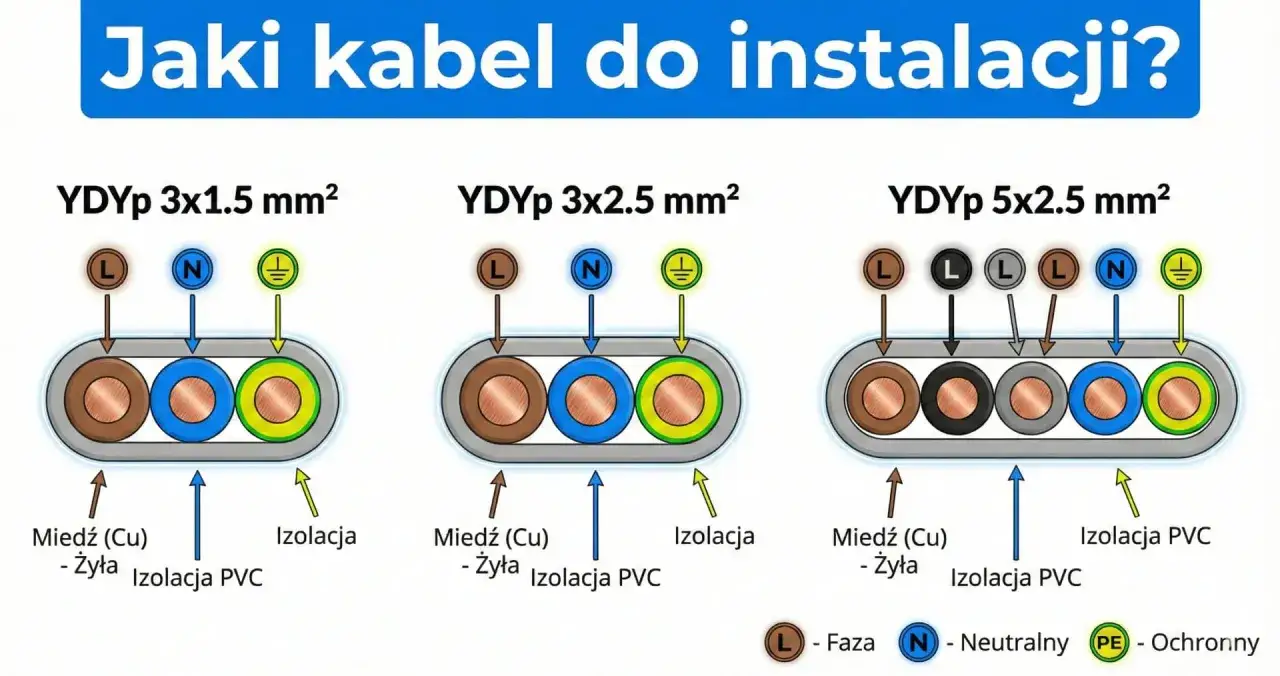

Przewody elektryczne występują w dwóch podstawowych odmianach: jako drut (żyła jednodrutowa) i jako linka (żyła wielodrutowa, składająca się z wielu cienkich drucików). Główna różnica między nimi tkwi w ich właściwościach mechanicznych. Linka jest znacznie bardziej elastyczna i odporna na wielokrotne zginanie, co czyni ją idealnym wyborem do zastosowań wymagających ruchomości lub częstego przemieszczania przewodów. Drut natomiast jest sztywny i trudniejszy do formowania, ale jego montaż w niektórych typach połączeń (np. w puszkach instalacyjnych czy zaciskach śrubowych) może być prostszy i zapewniać bardziej stabilne połączenie w stałych instalacjach.

Często pojawia się pytanie, czy budowa żyły linka czy drut ma znaczący wpływ na obciążalność prądową. W przypadku prądu stałego oraz prądu przemiennego o niskiej częstotliwości, czyli standardowej sieci energetycznej 50 Hz, obciążalność prądowa przewodów o tym samym przekroju jest bardzo zbliżona. Chociaż niektóre źródła mogą podawać minimalne różnice, wynikające np. z nieco większej powierzchni zewnętrznej linki sprzyjającej rozpraszaniu ciepła, to nie są one na tyle znaczące, aby wpływać na podstawowy dobór przekroju. Kluczowe różnice między linką a drutem leżą przede wszystkim w ich elastyczności i odporności na uszkodzenia mechaniczne, a nie w fundamentalnej zdolności do przewodzenia prądu.

Elastyczność przewodów typu linka jest niezastąpiona w wielu specyficznych zastosowaniach. Oto kilka przykładów:

• Okablowanie szaf sterowniczych i rozdzielnic, gdzie przewody muszą być wielokrotnie zginane podczas montażu i późniejszej konserwacji.
• Połączenia z ruchomymi odbiornikami, takimi jak roboty przemysłowe, podnośniki czy maszyny, które zmieniają swoje położenie.
• Okablowanie maszyn i urządzeń podlegających wibracjom, gdzie elastyczność linki zapobiega pękaniu żył.
• Miejsca, gdzie przewody są narażone na częste zginanie lub rozciąganie, na przykład w instalacjach tymczasowych lub w pojazdach.

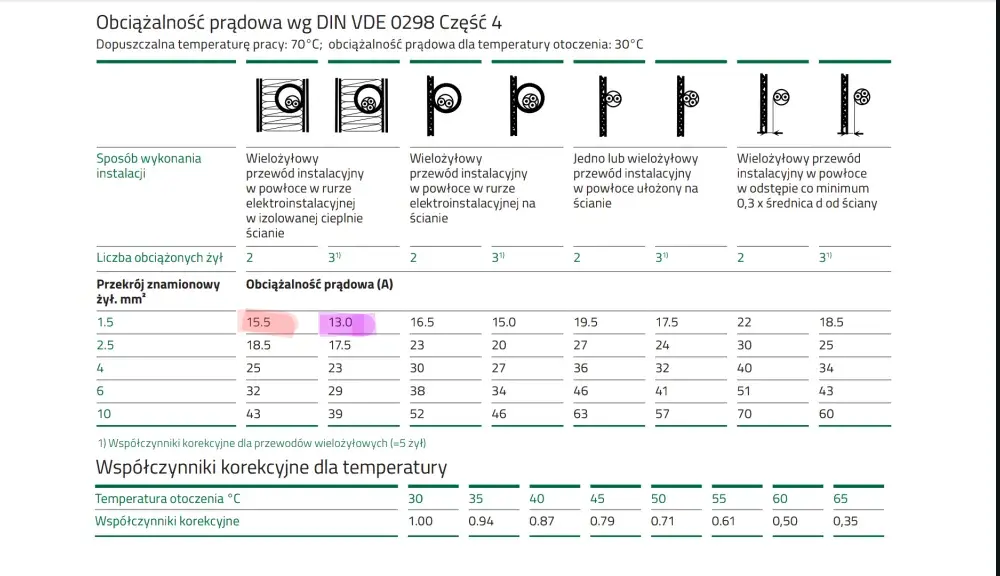

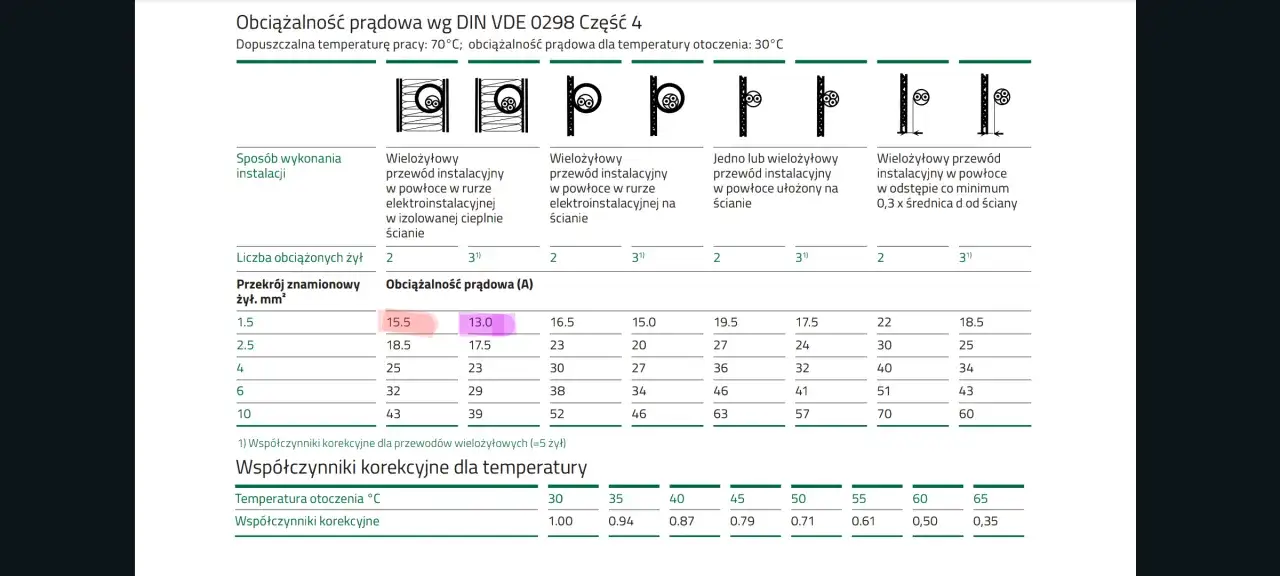

Jak odczytać i zastosować tabele obciążalności? Przewodnik po normie PN-HD 60364-5-52

Aby uzyskać wiarygodne i precyzyjne dane dotyczące obciążalności przewodów, należy sięgnąć do odpowiednich norm. W Polsce podstawowym dokumentem, który reguluje te kwestie, jest norma PN-HD 60364-5-52: 2011, zatytułowana "Instalacje elektryczne niskiego napięcia Część 5-52: Dobór i montaż wyposażenia elektrycznego -- Oprzewodowanie". Jest to niezwykle ważny zasób dla każdego elektryka, instalatora czy projektanta, ponieważ zawiera szczegółowe tabele obciążalności dla różnego rodzaju przewodów, izolacji oraz, co kluczowe, dla różnych metod ich ułożenia. Bez znajomości i stosowania tej normy, prawidłowy dobór przewodów jest praktycznie niemożliwy.

Norma PN-HD 60364-5-52 klasyfikuje różne sposoby prowadzenia przewodów i kabli, przypisując im oznaczenia metod instalacji. Każda metoda charakteryzuje się innym stopniem odprowadzania ciepła, co bezpośrednio wpływa na obciążalność prądową. Oto krótkie wyjaśnienie najpopularniejszych oznaczeń:

1. Metoda A1: Przewód jednodrutowy (drut) lub linka w rurce instalacyjnej, umieszczonej w ścianie o dobrej izolacji termicznej.
2. Metoda A2: Przewód wielodrutowy (linka) lub kabel w rurce instalacyjnej, umieszczonej w ścianie o dobrej izolacji termicznej.
3. Metoda B1: Przewód jednodrutowy (drut) lub linka w rurce instalacyjnej, umieszczonej w ścianie o ograniczonej izolacji termicznej.
4. Metoda B2: Przewód wielodrutowy (linka) lub kabel w rurce instalacyjnej, umieszczonej w ścianie o ograniczonej izolacji termicznej.
5. Metoda C: Przewód (linka lub drut) lub kabel ułożony bezpośrednio na powierzchni palnej lub niepalnej, lub w korytku kablowym perforowanym. Ta metoda zazwyczaj zapewnia najlepsze warunki chłodzenia i tym samym najwyższą obciążalność.
6. Metoda E: Kabel ułożony w kanale kablowym zamkniętym, często w ścianie lub podłodze, co ogranicza wymianę ciepła.

Różnice między tymi metodami są znaczące. Na przykład, przewód ułożony w otwartej przestrzeni (metoda C) będzie mógł przenieść znacznie większy prąd niż ten sam przewód ukryty w izolowanej ścianie lub w szczelnej rurce (metody A i B).

To nie tylko przekrój! Kluczowe czynniki, które drastycznie zmieniają obciążalność linki

Samo odczytanie nominalnej obciążalności z tabel normy to dopiero początek drogi do prawidłowego doboru przewodu. Kluczowe jest zrozumienie i zastosowanie tzw. współczynników poprawkowych. Są to wartości liczbowe, które modyfikują nominalną obciążalność, uwzględniając rzeczywiste warunki, w jakich instalacja będzie pracować. Pominięcie tych współczynników jest jednym z najczęstszych i najniebezpieczniejszych błędów w projektowaniu instalacji elektrycznych. Poprawne zastosowanie tych współczynników pozwala na precyzyjne obliczenie realnej obciążalności przewodu, zapewniając jego bezpieczną i długotrwałą pracę.

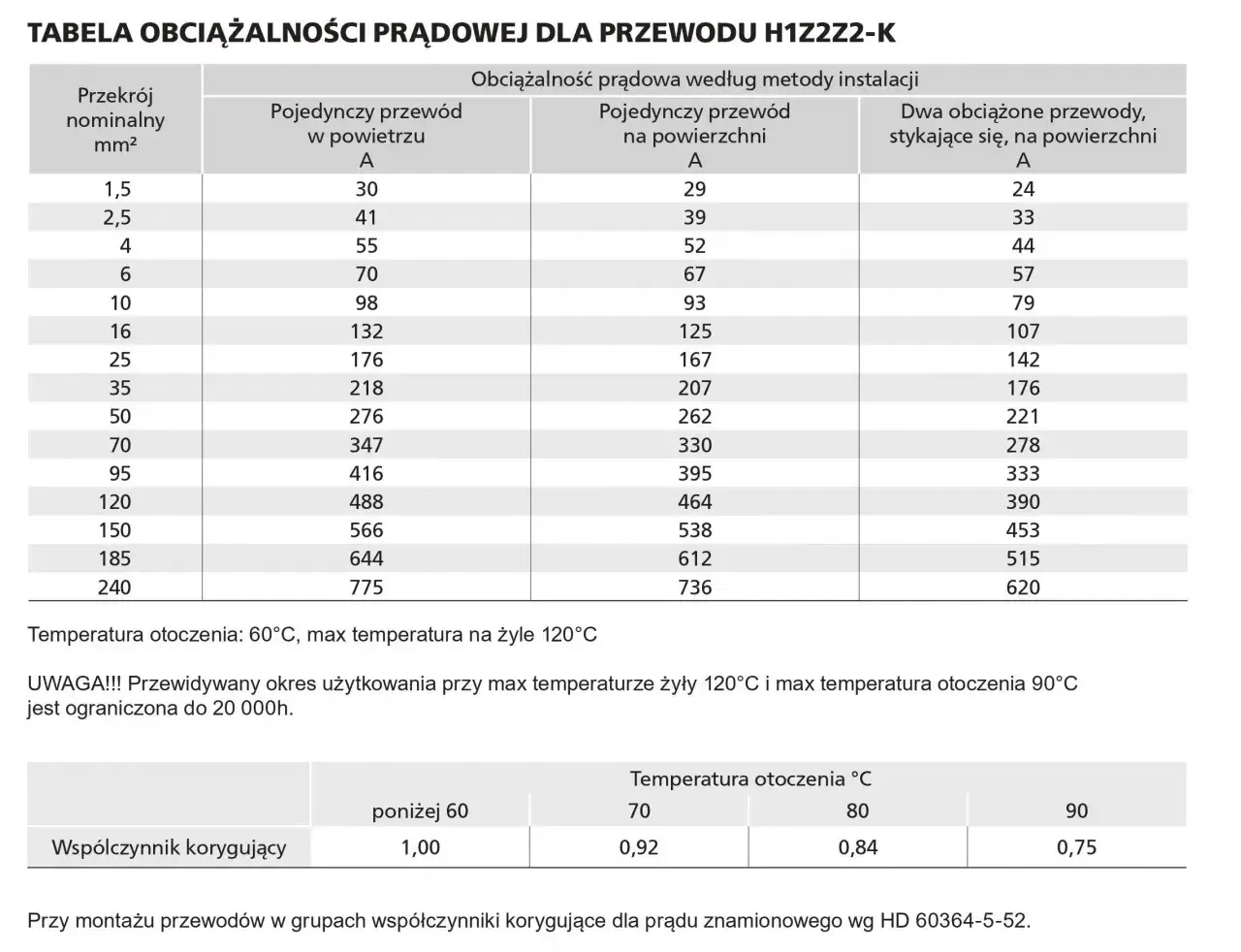

Temperatura otoczenia ma ogromny wpływ na zdolność przewodu do oddawania ciepła. Przewody elektryczne pracują najlepiej, gdy otaczające je powietrze jest chłodne, co ułatwia rozpraszanie ciepła generowanego podczas przepływu prądu. Jeśli temperatura otoczenia jest wyższa niż bazowa, dla której podano nominalne wartości obciążalności (zazwyczaj 25°C lub 30°C), przewód będzie miał trudniej oddać ciepło. W efekcie jego dopuszczalna obciążalność prądowa musi zostać obniżona. Na przykład, przewód pracujący w gorącej kotłowni, gdzie temperatura otoczenia może wynosić 40°C, będzie mógł przenieść mniejszy prąd niż identyczny przewód zainstalowany na chłodnym strychu z temperaturą 20°C. Norma PN-HD 60364-5-52 dostarcza szczegółowych współczynników korekcyjnych dla różnych zakresów temperatur otoczenia.

Kolejnym istotnym czynnikiem jest zjawisko wzajemnego podgrzewania się przewodów. Kiedy kilka obciążonych przewodów jest ułożonych blisko siebie, na przykład w jednej rurce instalacyjnej, korytku kablowym lub w formie wiązki, ciepło wydzielane przez jeden przewód jest pochłaniane przez sąsiednie. Powoduje to wzrost temperatury całej grupy przewodów i w konsekwencji obniżenie ich indywidualnej zdolności do przenoszenia prądu. Im więcej przewodów w wiązce i im gęściej są one ułożone, tym większy jest efekt wzajemnego podgrzewania i tym niższa musi być dopuszczalna obciążalność każdego z nich. Norma przewiduje specjalne współczynniki zmniejszające obciążalność w zależności od liczby równocześnie obciążonych żył.

Sposób ułożenia przewodu jest jednym z najbardziej fundamentalnych czynników wpływających na jego chłodzenie i tym samym na obciążalność. Przewód ułożony w otwartej przestrzeni, gdzie powietrze może swobodnie cyrkulować, będzie miał znacznie wyższą obciążalność niż ten sam przewód, który jest zamknięty w rurce instalacyjnej, ukryty w warstwie wełny mineralnej czy w peszlu. Te materiały działają jak izolacja termiczna, utrudniając odprowadzanie ciepła. Przewód w ścianie, szczególnie jeśli jest dodatkowo otoczony materiałami izolacyjnymi, będzie się nagrzewał znacznie bardziej niż przewód zamontowany natynkowo. Im gorsze warunki dla odprowadzania ciepła, tym niższa dopuszczalna obciążalność prądowa przewodu.

Praktyczne przykłady obliczeniowe – jak dobrać odpowiedni przekrój linki?

Dobór odpowiedniego przekroju przewodu linki wymaga systematycznego podejścia, uwzględniającego zarówno nominalne parametry, jak i rzeczywiste warunki pracy. Oto przykład krok po kroku:

1. Określenie zapotrzebowania mocy i prądu roboczego: Załóżmy, że chcemy zasilić silnik trójfazowy o mocy 3 kW. Przyjmujemy standardowe napięcie sieci 400V i współczynnik mocy cos φ = 0,8. Nominalny prąd silnika obliczamy ze wzoru: I = P / (√3 * U * cos φ), co daje I = 3000 W / (√3 * 400 V * 0,8) ≈ 5,4 A.
2. Wybór metody instalacji i określenie bazowej obciążalności: Załóżmy, że przewody będą prowadzone w korytku kablowym otwartym (metoda C), co zapewnia dobre chłodzenie. Z tabel normy PN-HD 60364-5-52 dla przewodu miedzianego linka o izolacji PVC, metoda C, dla przekroju 2,5 mm² nominalna obciążalność wynosi około 25 A.
3. Zastosowanie współczynników poprawkowych:
   • Temperatura otoczenia: Załóżmy, że warsztat, w którym pracuje silnik, ma temperaturę otoczenia 35°C. Norma podaje współczynnik korekcyjny dla tej temperatury, który może wynosić np. 0,82 (wartość przykładowa, należy sprawdzić w normie).
   • Liczba przewodów w wiązce: Załóżmy, że silnik jest zasilany z tej samej wiązki co inne odbiorniki, a w korytku znajduje się łącznie 4 obciążone przewody fazowe. Norma podaje współczynnik dla 4 przewodów, np. 0,87 (wartość przykładowa).
   • Sposób ułożenia: Metoda C (korytko otwarte) już została uwzględniona w tabeli bazowej, więc nie stosujemy dodatkowego współczynnika.
4. Obliczenie rzeczywistej obciążalności: Obciążalność nominalna z tabeli (25 A) musi być pomnożona przez wszystkie współczynniki: 25 A * 0,82 (temperatura) * 0,87 (liczba przewodów) ≈ 17,8 A.
5. Dobór przekroju przewodu: Rzeczywista obciążalność przewodu (17,8 A) jest znacznie wyższa niż nominalny prąd silnika (5,4 A). Jednakże, należy również uwzględnić prąd rozruchowy silnika, który jest zazwyczaj kilkukrotnie wyższy od prądu nominalnego. Zgodnie z ogólnymi zasadami, dla silników o tej mocy, zabezpieczenie nadprądowe powinno być dobrane w przedziale 10-16 A. W tym przypadku, przewód o przekroju 2,5 mm² (obciążalność ok. 17,8 A) jest wystarczający, ponieważ jego realna obciążalność jest wyższa niż prąd znamionowy zabezpieczenia, które chroni silnik.

Drugi przykład skupia się na doborze przewodów w szafie sterowniczej, gdzie warunki pracy są często bardziej złożone:

1. Określenie prądów roboczych: W szafie sterowniczej znajduje się kilka obwodów, np. sterowanie PLC pobiera 1 A, a kilka przekaźników i zaworów po 0,5 A. Sumaryczny prąd obciążenia dla grupy przewodów może wynosić np. 5 A.
2. Wybór metody instalacji i bazowej obciążalności: Załóżmy, że przewody są prowadzone wewnątrz szafy sterowniczej, w peszlach, na ograniczonej przestrzeni, co możemy przybliżyć do metody B2 (przewód w rurce w ścianie o ograniczonej izolacji termicznej). Dla przekroju 1,5 mm² (linka PVC) metoda B2 daje nominalną obciążalność około 15 A.
3. Zastosowanie współczynników poprawkowych:
   • Temperatura otoczenia: Szafa sterownicza jest umieszczona w pomieszczeniu, gdzie temperatura może osiągać 40°C. Współczynnik korekcyjny dla tej temperatury może wynosić np. 0,72 (wartość przykładowa).
   • Liczba przewodów w wiązce: Wewnątrz szafy, w jednym peszlu lub wiązce, może znajdować się kilkanaście przewodów sterowniczych. Załóżmy, że jest ich 10. Współczynnik dla 10 przewodów może wynosić np. 0,65 (wartość przykładowa).
   • Sposób ułożenia: Prowadzenie w peszlach znacząco ogranicza wymianę ciepła. Metoda B2 już to uwzględnia, ale jeśli peszle są dodatkowo ciasno upakowane, można zastosować dodatkowy współczynnik redukcyjny, np. 0,9 (wartość przykładowa).
4. Obliczenie rzeczywistej obciążalności: Nominalna obciążalność 15 A (dla 1,5 mm², metoda B2) jest korygowana: 15 A * 0,72 (temperatura) * 0,65 (liczba przewodów) * 0,9 (peszel) ≈ 6,3 A.
5. Dobór przekroju przewodu: Rzeczywista obciążalność przewodu 1,5 mm² w tych warunkach wynosi około 6,3 A. Ponieważ suma prądów roboczych wynosi 5 A, przewód 1,5 mm² jest odpowiedni. Gdyby suma prądów była wyższa, np. 7 A, konieczne byłoby zastosowanie przewodu o większym przekroju, np. 2,5 mm², którego nominalna obciążalność w metodzie B2 wynosi ok. 21 A, a po korekcie ok. 21 A * 0,72 * 0,65 * 0,9 ≈ 9 A, co byłoby wystarczające.

Najczęstsze błędy przy doborze przewodów typu linka i jak ich unikać

Jednym z najpoważniejszych błędów, jaki można popełnić przy doborze przewodów, jest ignorowanie współczynników poprawkowych i bazowanie wyłącznie na nominalnej wartości obciążalności odczytanej z tabel. W praktyce oznacza to, że przewód jest dobierany na podstawie jego teoretycznej zdolności do przenoszenia prądu w idealnych warunkach, a nie w rzeczywistych warunkach instalacji. Jest to niezwykle niebezpieczne, ponieważ może prowadzić do przegrzewania się przewodu, uszkodzenia izolacji, skrócenia jego żywotności, a w skrajnych przypadkach do pożaru. Zawsze należy pamiętać o uwzględnieniu temperatury otoczenia, sposobu ułożenia i liczby przewodów w wiązce.

Kolejnym częstym błędem jest niewłaściwy dobór zabezpieczenia nadprądowego (bezpiecznika lub wyłącznika nadprądowego) do obliczonej obciążalności przewodu. Zabezpieczenie to ma za zadanie chronić przewód przed przeciążeniem i zwarciem. Musi być ono tak dobrane, aby zadziałało (przerwało obwód) zanim przewód ulegnie uszkodzeniu w wyniku nadmiernego nagrzewania. Zbyt duże zabezpieczenie (o zbyt wysokiej wartości prądowej) nie zapewni odpowiedniej ochrony, co może prowadzić do wspomnianych wyżej niebezpiecznych sytuacji. Z kolei zbyt małe zabezpieczenie może powodować niepotrzebne wyłączenia instalacji podczas normalnej pracy, co jest uciążliwe. Kluczowe jest, aby wartość znamionowa zabezpieczenia była mniejsza lub równa obliczonej, skorygowanej obciążalności przewodu.

Nie można również zapominać o właściwościach mechanicznych przewodów. Błąd polega na stosowaniu przewodów typu linka w miejscach, gdzie ze względu na sztywność i stabilność połączenia preferowany jest drut, lub odwrotnie. Chociaż obciążalność prądowa linki i drutu o tym samym przekroju jest bardzo zbliżona, ich zastosowanie powinno być dopasowane do warunków montażu i eksploatacji. Linka jest idealna tam, gdzie potrzebna jest elastyczność, ale w stałych połączeniach, np. w puszkach instalacyjnych, może być trudniejsza w montażu i mniej trwała mechanicznie. Drut natomiast, choć sztywny, zapewnia pewne i stabilne połączenie w miejscach, gdzie nie przewiduje się ruchów. Niewłaściwe zastosowanie może prowadzić do problemów z montażem, luźnych połączeń, a nawet do uszkodzeń mechanicznych przewodu.
