Montaż wtyczki elektrycznej - Bezpieczny poradnik krok po kroku

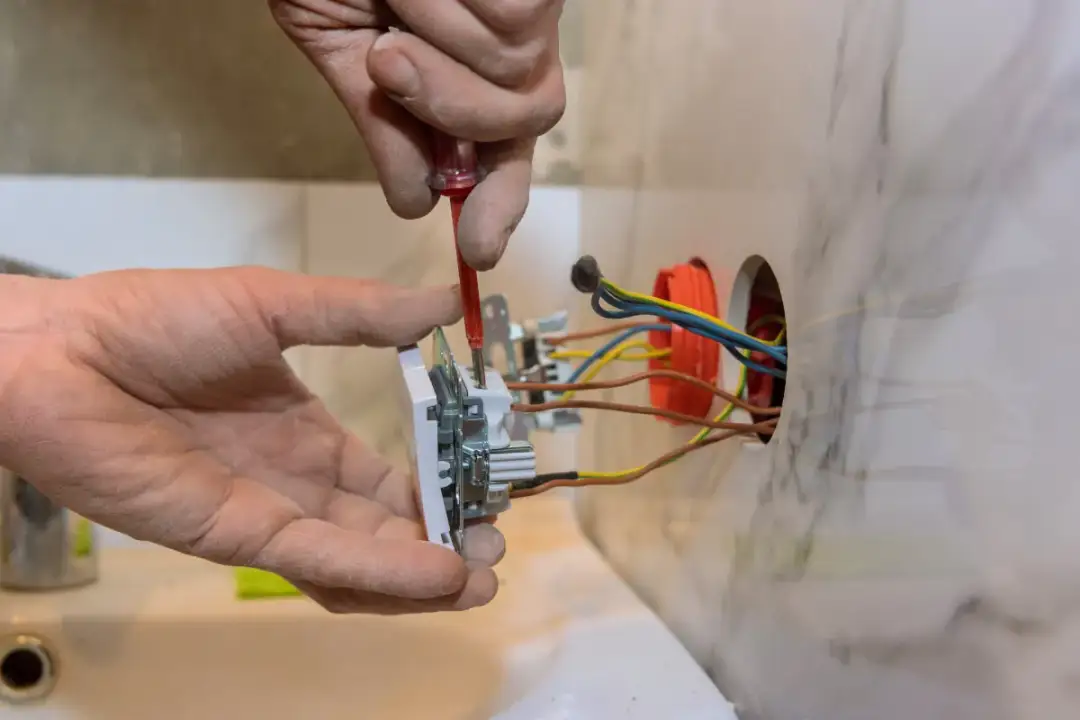

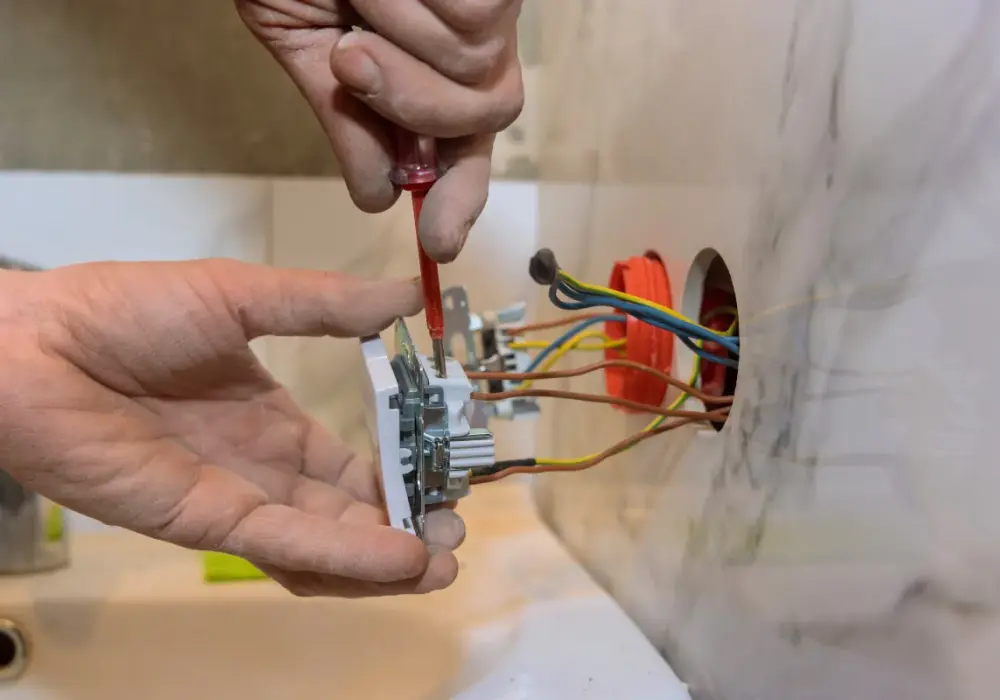

Podłączenie wtyczki do kabla, choć może wydawać się prostą czynnością, wymaga precyzji i przede wszystkim świadomości potencjalnych zagrożeń. Jest to zadanie, które każdy majsterkowicz może wykonać samodzielnie, pod warunkiem przestrzegania kilku kluczowych zasad bezpieczeństwa i postępowania zgodnie z instrukcją. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, od przygotowania narzędzi po finalne sprawdzenie poprawności montażu. Moim celem jest, abyś po lekturze czuł się pewnie, wykonując tę czynność samodzielnie, a co najważniejsze bezpiecznie.

Zanim zaczniesz: Kluczowe przygotowania do bezpiecznej pracy

Absolutnie najważniejszym krokiem, zanim sięgniesz po jakiekolwiek narzędzia, jest odłączenie zasilania. Mówię to z pełną odpowiedzialnością, ponieważ praca pod napięciem, nawet przy niskim napięciu, może prowadzić do poważnych wypadków. Pominięcie tego etapu to proszenie się o kłopoty od drobnych poparzeń po znacznie groźniejsze porażenie prądem. Bezpieczeństwo jest zawsze priorytetem, dlatego upewnij się, że bezpiecznik odpowiedzialny za obwód, na którym pracujesz, jest wyłączony, a najlepiej jeśli masz taką możliwość odłącz główny zasilacz.

Teraz, gdy mamy zapewnione bezpieczeństwo, przejdźmy do narzędzi. Do podłączenia wtyczki potrzebne będą Ci:

• Śrubokręty: Najlepiej mieć zestaw z izolowanymi rączkami, obejmujący śrubokręt płaski i krzyżakowy. Izolacja chroni przed przypadkowym porażeniem.
• Ściągacz izolacji: To narzędzie pozwala precyzyjnie zdjąć izolację z przewodów bez uszkadzania miedzianych drucików. Jeśli go nie masz, możesz ostrożnie użyć ostrego nożyka, ale wymaga to większej wprawy.
• Szczypce tnące: Przydadzą się do przycięcia kabla lub przewodów, jeśli zajdzie taka potrzeba.
• Próbnik napięcia (opcjonalnie, ale zalecane): To niewielkie urządzenie, które pozwala sprawdzić, czy w przewodzie faktycznie nie ma napięcia. Stanowi dodatkowe zabezpieczenie.

Kolejną ważną kwestią jest wybór odpowiedniej wtyczki. Na polskim rynku dominują dwa typy: wtyczka typu E, która posiada bolec uziemiający, przeznaczona do urządzeń wymagających ochrony przed porażeniem (np. sprzęt AGD, elektronarzędzia), oraz wtyczka typu C, znana jako "europlug" jest płaska, bez uziemienia i stosowana w urządzeniach o podwójnej izolacji i niskim poborze mocy, takich jak ładowarki do telefonów czy lampki biurkowe. Pamiętaj, że wtyczka typu E wymaga użycia kabla 3-żyłowego, natomiast typu C kabla 2-żyłowego.

Tajemnica kolorów, czyli jak odczytać mapę kabli elektrycznych?

Każdy przewód w kablu elektrycznym ma swoje konkretne zadanie, a jego kolor to klucz do prawidłowego podłączenia. Ignorowanie tych oznaczeń jest jak próba nawigacji bez mapy może skończyć się bardzo źle. Znajomość tych standardów jest absolutnie kluczowa dla bezpieczeństwa.

Przewód fazowy (L) to w nim płynie prąd. W Polsce najczęściej spotkasz go w kolorze brązowym, ale może być też czarny lub szary. To właśnie ten przewód podłączamy do zacisku oznaczonego literą "L" we wtyczce.

Przewód neutralny (N) jego rolą jest zamknięcie obwodu elektrycznego. Zazwyczaj jest koloru niebieskiego. Podłączamy go do zacisku oznaczonego literą "N".

Przewód ochronny (PE) to Twój "anioł stróż" w instalacji elektrycznej. Ma kolor żółto-zielony i jego zadaniem jest ochrona przed porażeniem prądem poprzez odprowadzenie ewentualnego napięcia do ziemi. Jest to kluczowy element wtyczek typu E. Podłączamy go do zacisku oznaczonego symbolem uziemienia lub literami "PE". Jak podaje serwis Ropam.com.pl, prawidłowe rozpoznanie i podłączenie tych przewodów jest fundamentalne dla bezpieczeństwa użytkownika i prawidłowego działania urządzenia.

Podłączamy wtyczkę: Instrukcja krok po kroku, z którą sobie poradzisz

1. Krok 1: Jak precyzyjnie przygotować kabel i zdjąć izolację, nie uszkadzając żył?

   Zacznij od zdjęcia zewnętrznej, grubiej izolacji kabla na długości około 2-3 centymetrów. Użyj do tego ściągacza izolacji lub ostrożnie nożyka. Następnie, dla każdej z żył (brązowej/czarnej/szarej, niebieskiej, żółto-zielonej), zdejmij wewnętrzną izolację na długości około 5-7 mm. Kluczowe jest, aby nie uszkodzić ani nie przeciąć drobnych drucików miedzianych tworzących żyłę. Po zdjęciu izolacji, delikatnie skręć druciki każdej żyły w ciasny splot ułatwi to ich umieszczenie w zacisku.

2. Krok 2: Otwieramy wtyczkę – budowa i przygotowanie zacisków

   Otwórz obudowę wtyczki. Zazwyczaj jest ona połączona śrubami. Wewnątrz znajdziesz zaciski miejsca, do których przykręcone zostaną poszczególne żyły kabla. Zwróć uwagę na oznaczenia: "L" (faza), "N" (neutralny) i symbol uziemienia lub "PE" (ochronny). Upewnij się, że śruby zaciskowe są poluzowane, aby można było swobodnie włożyć przewody.

3. Krok 3: Prawidłowe podpięcie żył zgodnie ze schematem kolorów (L, N, PE)

   Teraz najważniejszy moment: podłączamy żyły do odpowiednich zacisków. Pamiętaj o schemacie kolorów: żyłę fazową (brązową, czarną lub szarą) wkręć do zacisku "L", żyłę neutralną (niebieską) do zacisku "N", a żyłę ochronną (żółto-zieloną) do zacisku z symbolem uziemienia lub "PE". Upewnij się, że cała skręcona końcówka przewodu jest umieszczona w zacisku i mocno dokręć śrubę. Żaden drucik nie powinien wystawać poza zacisk.

4. Krok 4: Zacisk przytrzymujący kabel – dlaczego to tak ważny element?

   Wewnątrz obudowy wtyczki znajduje się specjalny zacisk, często nazywany odciążką lub dławikiem kablowym. Jego zadaniem jest przytrzymanie zewnętrznej izolacji kabla, tak aby w przypadku pociągnięcia za przewód, to właśnie ten zacisk przejął obciążenie, a nie delikatne połączenia w zaciskach żył. Prawidłowe zamocowanie kabla w tym zacisku jest kluczowe dla bezpieczeństwa i trwałości połączenia. Upewnij się, że zewnętrzna izolacja kabla jest solidnie przytrzymywana przez ten element.

5. Krok 5: Finalne skręcenie obudowy i kontrola – co sprawdzić, zanim podłączysz prąd?

   Po podłączeniu wszystkich żył i zamocowaniu kabla w odciążce, możesz przystąpić do zamykania obudowy wtyczki. Zanim jednak ją skręcisz, wykonaj ostatnią, bardzo ważną kontrolę: sprawdź wizualnie, czy wszystkie żyły są prawidłowo podłączone i mocno dokręcone, czy żaden drucik nie wystaje, czy izolacja przewodów nie jest uszkodzona, a kabel jest solidnie przytrzymywany przez odciążkę. Dopiero gdy masz pewność, że wszystko jest wykonane poprawnie, skręć obudowę. Teraz możesz bezpiecznie podłączyć wtyczkę do gniazdka.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki i ich konsekwencje

Nawet przy najlepszych chęciach, podczas samodzielnego podłączania wtyczki można popełnić błędy. Niektóre z nich mogą wydawać się niegroźne, ale ich konsekwencje bywają bardzo poważne. Oto najczęstsze pułapki i czego należy się wystrzegać.

• Pomylone przewody – co grozi, gdy zamienisz żyłę neutralną z fazową?

  Jeśli przypadkowo zamienisz miejscami przewód fazowy (L) z neutralnym (N), urządzenie często będzie działać. Problem pojawia się, gdy w obudowie urządzenia, która nie powinna być pod napięciem, pojawi się faza. W przypadku awarii lub uszkodzenia izolacji, obudowa może stać się niebezpieczna, grożąc porażeniem prądem. Jest to szczególnie ryzykowne w przypadku sprzętów bez uziemienia.

• Zbyt słabo dokręcone śrubki – cichy wróg Twojego bezpieczeństwa

  Luźne połączenia w zaciskach to potencjalne źródło problemów. Słabo dokręcone śrubki mogą powodować iskrzenie, przegrzewanie się połączenia, a w skrajnych przypadkach nawet zwarcie i pożar. Urządzenie może działać niestabilnie, a problem może nie być od razu widoczny. Dlatego tak ważne jest mocne dokręcenie każdej śruby.

• Uszkodzona izolacja i wystające druciki – prosta droga do zwarcia

  Jeśli izolacja przewodu jest uszkodzona lub pojedyncze druciki miedziane wystają poza zacisk, stwarza to bezpośrednie ryzyko zwarcia. Mogą one dotknąć innych przewodów lub metalowych elementów wtyczki, prowadząc do uszkodzenia sprzętu, a nawet porażenia prądem. Zawsze upewnij się, że wszystkie druciki są schowane w zaciskach i izolacja jest nienaruszona.

• Przeczytaj również: Sony Cyber Shot DSC F828 - Czy warto kupić ten aparat cyfrowy od Sony?

  Niezamocowany kabel w obudowie – dlaczego wtyczka może zostać wyrwana?

  Brak prawidłowego zamocowania kabla w zacisku odciążającym to częsty błąd, który bagatelizuje wiele osób. Pociągnięcie za kabel może wtedy wyrwać żyły z zacisków, powodując uszkodzenie połączeń, zwarcie lub nawet porażenie prądem. Ten element mechaniczny jest równie ważny jak prawidłowe podłączenie elektryczne.
