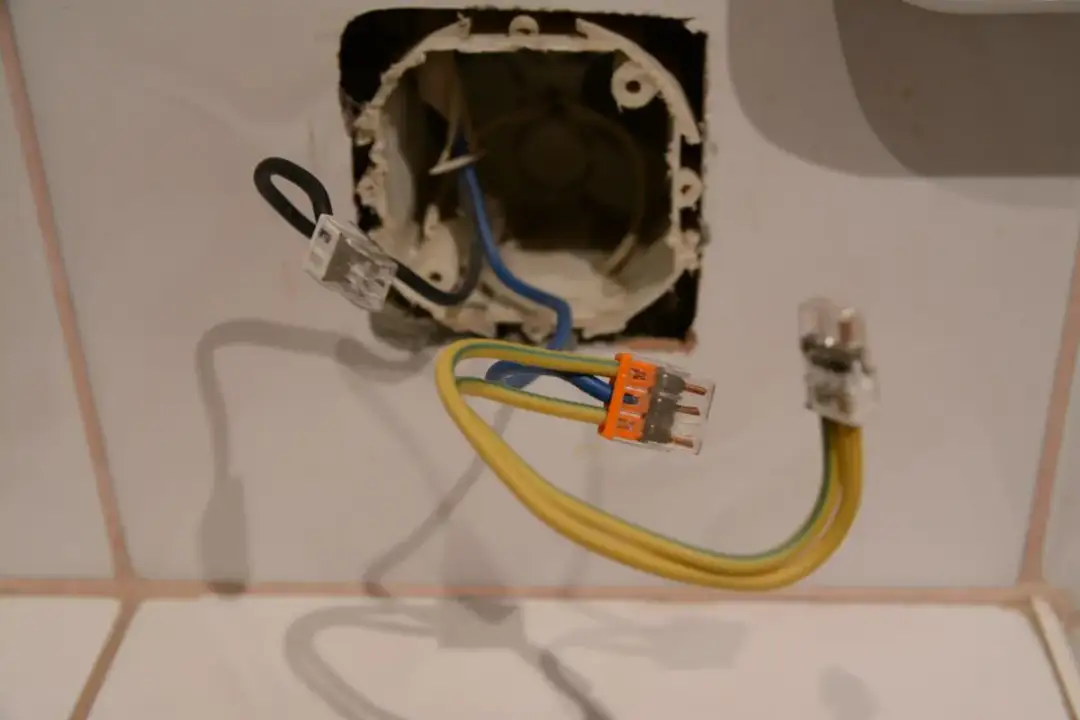

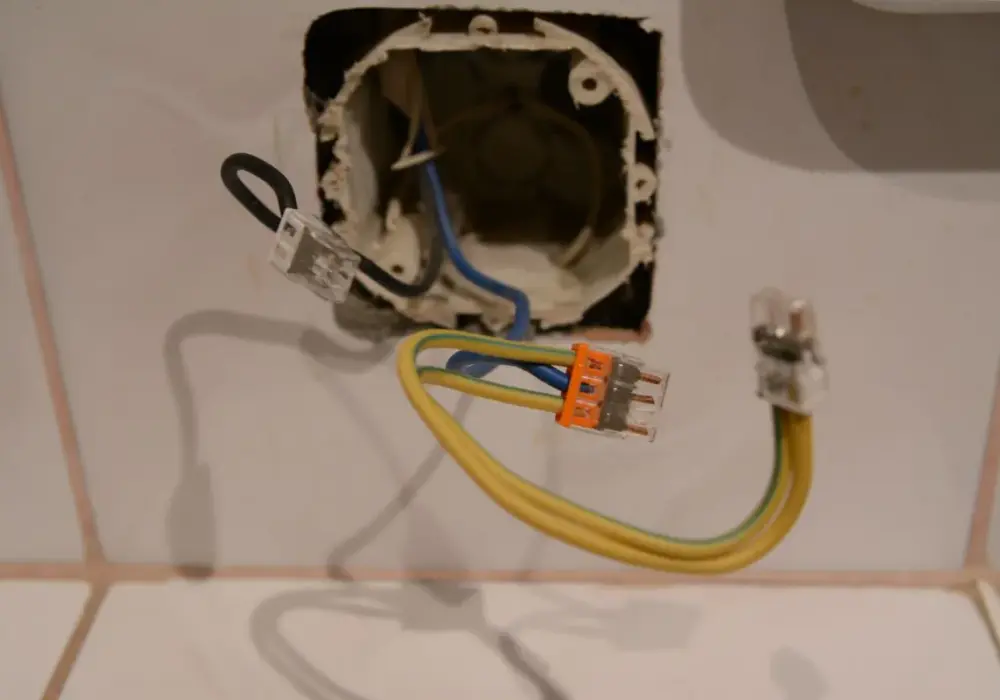

Podłączenie kabla dwużyłowego do wtyczki z bolcem to czynność, która może budzić wątpliwości, zwłaszcza w kontekście bezpieczeństwa. Wiele osób zastanawia się, czy jest to w ogóle możliwe i jak zrobić to poprawnie, aby uniknąć ryzyka. Ten artykuł ma na celu dostarczenie kompleksowej i bezpiecznej instrukcji, jak podłączyć kabel dwużyłowy do wtyczki z bolcem. Dowiesz się, kiedy takie połączenie jest dopuszczalne, a kiedy stwarza śmiertelne zagrożenie, a także poznasz kluczowe zasady bezpieczeństwa, aby uniknąć porażenia prądem.
Podłączenie kabla dwużyłowego do wtyczki z bolcem jest możliwe tylko dla urządzeń II klasy ochronności z zachowaniem zasad bezpieczeństwa
- Kabel dwużyłowy zawiera przewód fazowy (L) i neutralny (N), ale brakuje mu przewodu ochronnego (PE).
- Takie podłączenie jest dopuszczalne wyłącznie dla urządzeń II klasy ochronności, oznaczonych symbolem podwójnego kwadratu.
- W przypadku wtyczki z bolcem, przewody L i N podłącza się do bocznych styków, a bolec uziemiający (PE) musi pozostać niepodłączony.
- Niedopuszczalne jest stosowanie kabla dwużyłowego do urządzeń I klasy ochronności, które wymagają uziemienia.
- Praktyka "zerowania" we wtyczce jest kategorycznie zabroniona i stanowi poważne zagrożenie dla życia.
Zanim przystąpisz do jakichkolwiek prac elektrycznych, kluczowe jest zrozumienie podstawowych różnic między kablami dwu- i trójżyłowymi. Kabel dwużyłowy, jak sama nazwa wskazuje, składa się z dwóch przewodów: przewodu fazowego (L), który zazwyczaj ma kolor brązowy lub czarny, oraz przewodu neutralnego (N) w kolorze niebieskim. Brakuje w nim jednak niezwykle ważnego elementu przewodu ochronnego (PE), który zwykle jest w kolorze zielono-żółtym. Bolec uziemiający we wtyczce z bolcem służy właśnie do podłączenia tego przewodu ochronnego, stanowiąc kluczowe zabezpieczenie przed porażeniem prądem.
Zgodnie z danymi iTechBlog.pl, do podłączenia kabla dwużyłowego do wtyczki z bolcem kwalifikują się wyłącznie urządzenia II klasy ochronności. Są to urządzenia, które posiadają podwójną lub wzmocnioną izolację, co oznacza, że nawet w przypadku awarii izolacji, użytkownik jest chroniony przed kontaktem z elementami pod napięciem. Urządzenia te są zazwyczaj oznaczone na tabliczce znamionowej charakterystycznym symbolem dwóch kwadratów, jeden w drugim. W przypadku takich urządzeń, bolec uziemiający we wtyczce musi pozostać niepodłączony. Przewody L i N należy podłączyć do odpowiednich styków bocznych.
Kategorycznie ostrzegam przed próbą podłączenia kabla dwużyłowego do urządzeń I klasy ochronności. Są to urządzenia, które posiadają metalową obudowę i wymagają podłączenia do przewodu ochronnego (uziemienia) dla zapewnienia bezpieczeństwa. Użycie kabla dwużyłowego w takim przypadku jest równoznaczne z pozbawieniem urządzenia kluczowego zabezpieczenia, co stwarza śmiertelne ryzyko porażenia prądem, zwłaszcza w przypadku awarii izolacji i pojawienia się napięcia na obudowie.
Poniższa instrukcja przeznaczona jest wyłącznie dla urządzeń II klasy ochronności, które nie wymagają uziemienia. Pamiętaj, że bezpieczeństwo jest najważniejsze, a wszelkie wątpliwości powinny skłonić Cię do wezwania profesjonalnego elektryka.
Niezbędne narzędzia:
- Ostry nożyk lub specjalny ściągacz izolacji
- Śrubokręt dopasowany do śrub we wtyczce
- Szczypce (opcjonalnie, do przytrzymania przewodu)
Kroki montażu:
-
Przygotowanie przewodu: Ostrożnie zdejmij zewnętrzną izolację kabla na długości około 2-3 cm od końca. Użyj nożyka lub ściągacza izolacji, uważając, aby nie uszkodzić izolacji poszczególnych żył. Następnie, dla każdej z żył (brązowej/czarnej i niebieskiej), zdejmij około 0,5-1 cm izolacji, odsłaniając goły metal przewodu. Upewnij się, że żadne druciki nie wystają poza izolację.
-
Identyfikacja żył: W kablu dwużyłowym mamy przewód fazowy (L brązowy lub czarny) i neutralny (N niebieski). Wewnątrz wtyczki z bolcem znajdują się dwa styki boczne. Zazwyczaj jeden z nich jest oznaczony literą "L", a drugi "N". Podłącz przewód fazowy (brązowy/czarny) do styku oznaczonego "L", a przewód neutralny (niebieski) do styku oznaczonego "N". Upewnij się, że przewody są solidnie wkręcone w zaciski.
-
Najważniejsza zasada styk ochronny (bolec) ZAWSZE pozostaje pusty! To jest kluczowy punkt bezpieczeństwa przy pracy z kablem dwużyłowym. Bolec uziemiający we wtyczce jest przeznaczony do podłączenia przewodu ochronnego (PE). Ponieważ Twój kabel go nie posiada, nie wolno podłączać do niego żadnej żyły! Bolec musi pozostać pusty i niepołączony z żadnym elementem kabla.
-
Montaż i skręcenie obudowy wtyczki: Po prawidłowym podłączeniu żył L i N, upewnij się, że przewód jest odpowiednio zamocowany w mechanizmie dociskowym wtyczki (odgiętka lub zacisk), który zapobiega wyrwaniu kabla. Następnie ostrożnie złóż obie części obudowy wtyczki i dokręć śrubki, upewniając się, że obudowa jest szczelnie zamknięta.
"Zerowanie" to termin, który można było usłyszeć w kontekście starszych instalacji elektrycznych. W przeszłości, w instalacjach typu TN-C, gdzie przewód neutralny i ochronny były połączone w jednym przewodzie (PEN), stosowano tzw. zerowanie jako formę ochrony przeciwporażeniowej. Polegało ono na wykonaniu mostka (połączenia) między przewodem neutralnym a bolcem uziemiającym we wtyczce lub przedłużaczu.
Jednakże, wykonywanie takiego mostka we wtyczce lub przedłużaczu jest dzisiaj kategorycznie zabronione i skrajnie niebezpieczne. Jak podkreśla iTechBlog.pl, w nowoczesnych instalacjach elektrycznych (typu TN-S, które są standardem w nowym budownictwie i wymagają oddzielnego przewodu ochronnego), zerowanie jest niedopuszczalne. Ryzyko jest ogromne: w przypadku przerwania przewodu neutralnego, na obudowie urządzenia podłączonego w ten sposób może pojawić się pełne napięcie sieciowe, co stwarza realne zagrożenie śmiertelnego porażenia prądem dla użytkownika.
Pod żadnym pozorem nie należy stosować tej przestarzałej i niebezpiecznej praktyki. Bezpieczeństwo elektryczne wymaga ścisłego przestrzegania obowiązujących norm i zasad. Jeśli Twoja instalacja jest starsza i nie posiada oddzielnego przewodu ochronnego, konieczna jest jej modernizacja przez wykwalifikowanego elektryka.
Jeśli posiadasz urządzenie, które bezwzględnie wymaga przewodu ochronnego (uziemienia), a dysponujesz jedynie kablem dwużyłowym, sytuacja jest jasna: nie wolno go podłączać. Urządzenia I klasy ochronności, często charakteryzujące się metalową obudową i brakiem symbolu podwójnego kwadratu na tabliczce znamionowej, są projektowane z myślą o podłączeniu do instalacji z uziemieniem. Brak tego połączenia może mieć tragiczne skutki.
-
Jak sprawdzić, czy urządzenie bezwzględnie wymaga przewodu ochronnego? Zwróć uwagę na tabliczkę znamionową urządzenia. Jeśli nie ma na niej symbolu podwójnego kwadratu, a obudowa wykonana jest z metalu, jest to silna przesłanka, że urządzenie wymaga uziemienia. Warto również sprawdzić, czy fabrycznie wyposażone jest w kabel trójżyłowy.
-
Prawidłowe rozwiązanie: Wymiana całego przewodu na trójżyłowy. Jedynym bezpiecznym i zgodnym z normami rozwiązaniem w takiej sytuacji jest wymiana całego kabla zasilającego na nowy, trójżyłowy. Nowy kabel musi posiadać przewód fazowy (L), neutralny (N) oraz ochronny (PE). Następnie należy go prawidłowo podłączyć do urządzenia oraz do wtyczki z bolcem, zapewniając połączenie przewodu PE z bolcem uziemiającym.
-
Dlaczego nie warto szukać "przejściówek" i innych prowizorycznych rozwiązań? Stanowczo odradzam poszukiwanie jakichkolwiek "przejściówek", adapterów czy innych prowizorycznych metod obejścia problemu braku uziemienia. Takie rozwiązania są nie tylko niezgodne z przepisami, ale przede wszystkim stwarzają poważne i bezpośrednie zagrożenie dla Twojego życia i zdrowia. Bezpieczeństwo elektryczne nie toleruje kompromisów ani półśrodków.
Finalna kontrola i dobre praktyki: Jak upewnić się, że wszystko jest w porządku?
Po wykonaniu jakiejkolwiek pracy związanej z elektryką, a zwłaszcza po samodzielnym montażu wtyczki, kluczowe jest przeprowadzenie dokładnej kontroli. Upewnij się, że wszystkie połączenia są solidne i stabilne. Sprawdź wizualnie, czy żadne druciki nie wystają poza izolację i czy obudowa wtyczki jest prawidłowo złożona i zabezpieczona.
Pamiętaj, że w przypadku jakichkolwiek wątpliwości co do poprawności wykonanej pracy, a szczególnie jeśli masz do czynienia z urządzeniami I klasy ochronności, nie ryzykuj. Najlepszym i najbezpieczniejszym rozwiązaniem jest wezwanie wykwalifikowanego elektryka. Profesjonalista dysponuje odpowiednią wiedzą, narzędziami i doświadczeniem, aby zagwarantować bezpieczeństwo Twoje i Twojego domu.
