Podłączenie pompy głębinowej - Schemat elektryczny i bezpieczeństwo

Niezawodne działanie pompy głębinowej to podstawa efektywnego zaopatrzenia w wodę, a jej prawidłowe podłączenie elektryczne jest kluczowe dla bezpieczeństwa i długiej żywotności urządzenia. Ten artykuł krok po kroku przeprowadzi Cię przez proces instalacji elektrycznej zarówno pomp jednofazowych, jak i trójfazowych, dostarczając niezbędnych schematów i wskazówek. Dowiesz się, jak uniknąć kosztownych błędów i zapewnić sobie spokój ducha dzięki profesjonalnie wykonanej instalacji.

Dlaczego poprawny schemat elektryczny to fundament bezpieczeństwa i wydajności Twojej pompy

Precyzyjne wykonanie instalacji elektrycznej pompy głębinowej jest absolutnie kluczowe. Jest to podstawa zarówno dla bezpieczeństwa użytkowników, jak i dla długotrwałej, bezawaryjnej pracy samej pompy. Pamiętaj, że błędy w tym procesie mogą prowadzić do bardzo poważnych konsekwencji, od uszkodzenia sprzętu po realne zagrożenie dla zdrowia i życia.

Zagrożenia wynikające z błędnego podłączenia: od spalenia silnika po ryzyko porażenia

Nieprawidłowe podłączenie pompy głębinowej niesie ze sobą szereg ryzyk. Jednym z najczęstszych jest spalenie silnika, które może być spowodowane niewłaściwym przekrojem przewodu zasilającego, co prowadzi do nadmiernych spadków napięcia i przegrzewania uzwojeń. Brak odpowiednich zabezpieczeń, takich jak termik, również przyczynia się do tego problemu. Kolejnym, niezwykle groźnym zagrożeniem jest ryzyko porażenia prądem. W przypadku braku wyłącznika różnicowoprądowego (RCD) lub nieszczelnych połączeń elektrycznych, woda i wilgoć mogą stać się doskonałym przewodnikiem dla prądu, stwarzając śmiertelne niebezpieczeństwo. W instalacjach trójfazowych, błędna kolejność faz może skutkować nieprawidłowym kierunkiem obrotów silnika, co prowadzi do uszkodzeń hydraulicznych i obniżenia wydajności pompy.

Kluczowe elementy instalacji, o których nie możesz zapomnieć

Aby instalacja elektryczna pompy głębinowej działała poprawnie i bezpiecznie, musisz pamiętać o kilku kluczowych elementach:

• Pompa głębinowa: Serce całego systemu, odpowiedzialne za tłoczenie wody.
• Przewód zasilający: Musi być odpowiednio dobrany pod względem przekroju i materiału, aby zminimalizować spadki napięcia i zapewnić bezpieczeństwo.
• Puszka rozruchowa z kondensatorem: Niezbędna w pompach jednofazowych do zainicjowania ruchu obrotowego silnika.
• Wyłącznik ciśnieniowy (presostat): Urządzenie automatyzujące pracę pompy, sterujące jej włączaniem i wyłączaniem w zależności od ciśnienia w instalacji.
• Wyłącznik różnicowoprądowy (RCD): Podstawowe zabezpieczenie chroniące przed porażeniem prądem.
• Zabezpieczenie przed suchobiegiem: Kluczowe dla ochrony pompy przed uszkodzeniem w przypadku braku wody w studni.
• Zabezpieczenie termiczne (termik): Chroni silnik przed przegrzaniem spowodowanym przeciążeniem lub awarią.
• Stycznik: Element wykonawczy w obwodach sterowania pomp, często stosowany w systemach trójfazowych.
• Czujnik zaniku fazy: Zabezpieczenie stosowane w pompach trójfazowych, chroniące silnik przed uszkodzeniem, gdy zaniknie jedna z faz zasilania.
• Falownik (inwerter): Nowoczesne urządzenie pozwalające na płynną regulację obrotów silnika, co przekłada się na oszczędność energii i stabilne ciśnienie wody.

Każdy z tych elementów odgrywa niebagatelną rolę w zapewnieniu prawidłowego funkcjonowania całego systemu.

Schemat podłączenia pompy jednofazowej (230V) – najpopularniejsze rozwiązanie w domach

Pompy jednofazowe o napięciu 230V to najczęściej spotykane rozwiązanie w domowych instalacjach wodnych. Choć wydają się prostsze w podłączeniu niż ich trójfazowe odpowiedniki, wymagają one równie dużej precyzji i uwagi, aby zapewnić bezpieczeństwo i niezawodność działania.

Krok 1: Rola puszki rozruchowej z kondensatorem i jak ją prawidłowo podłączyć

W silnikach jednofazowych kluczową rolę odgrywa puszka rozruchowa zawierająca kondensator. Kondensator ten jest niezbędny do wytworzenia dodatkowego pola magnetycznego, które pozwala na uruchomienie silnika. Bez niego silnik po prostu nie ruszy. Podłączanie puszki rozruchowej wymaga precyzji. Zazwyczaj do puszki doprowadzane są przewody zasilające (faza i neutralny) oraz przewody wychodzące do silnika pompy. Należy ściśle przestrzegać oznaczeń na zaciskach, aby uniknąć błędów. Często w puszce znajduje się również zabezpieczenie termiczne, które chroni silnik przed przegrzaniem.

Krok 2: Integracja z wyłącznikiem ciśnieniowym – sercem automatyki hydroforowej

Wyłącznik ciśnieniowy, znany również jako presostat, jest sercem każdej automatycznej instalacji hydroforowej. Jego zadaniem jest automatyzacja pracy pompy. Gdy ciśnienie w instalacji spadnie poniżej ustalonego poziomu (np. po odkręceniu kranu), presostat zamyka obwód, uruchamiając pompę. Gdy ciśnienie osiągnie wartość zadaną, presostat otwiera obwód, wyłączając pompę. Podłączenie presostatu jest zazwyczaj proste jego styki są włączane w obwód sterujący pompą, często w połączeniu z puszką rozruchową lub bezpośrednio do zasilania. Kluczowe jest prawidłowe ustawienie wartości ciśnienia załączania i wyłączania.

Krok 3: Niezbędne zabezpieczenia – schemat z wyłącznikiem różnicowoprądowym i termicznym

Bezpieczeństwo jest priorytetem, dlatego instalacja pompy jednofazowej musi być wyposażona w odpowiednie zabezpieczenia. Wyłącznik różnicowoprądowy (RCD) jest absolutnie obowiązkowy. Chroni on przed porażeniem prądem, odłączając zasilanie w przypadku wykrycia przepływu prądu upływu, co jest szczególnie ważne w wilgotnym środowisku pracy pompy. Zabezpieczenie termiczne, często zintegrowane z puszką rozruchową lub jako osobny element, chroni silnik przed przegrzaniem, które może nastąpić w wyniku przeciążenia lub zbyt częstego uruchamiania. Oba te zabezpieczenia powinny być umieszczone w obwodzie zasilającym pompę, zazwyczaj na początku instalacji elektrycznej, przed innymi elementami.

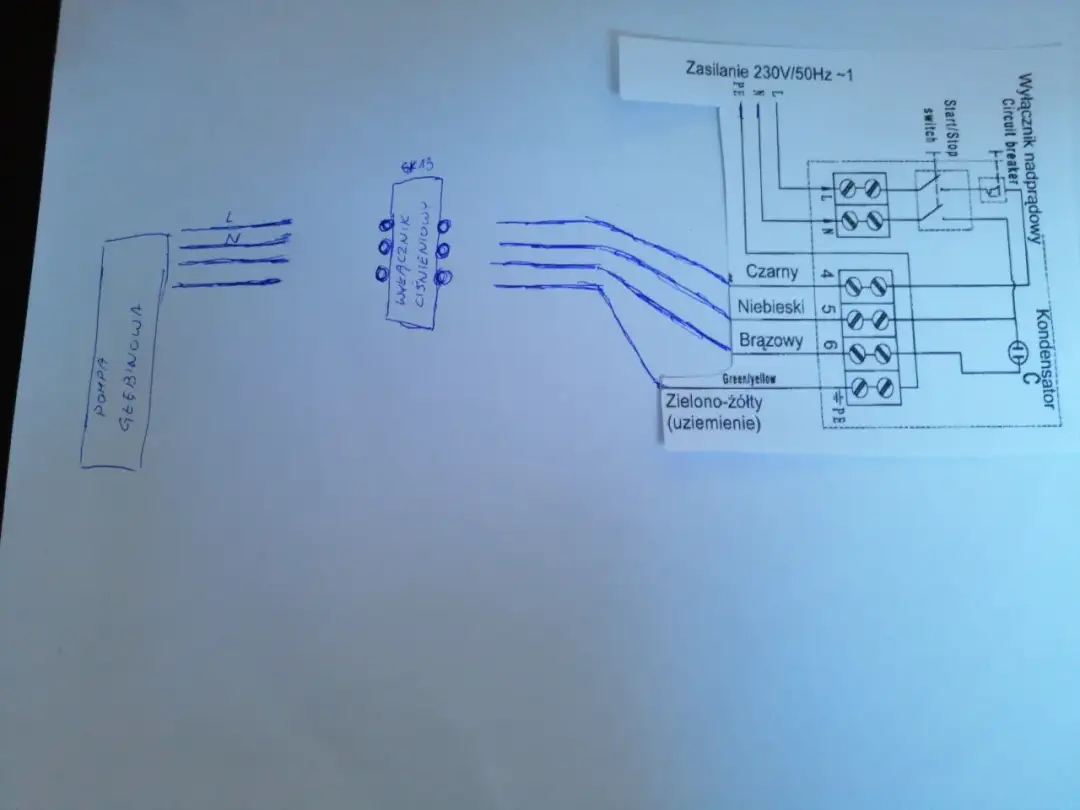

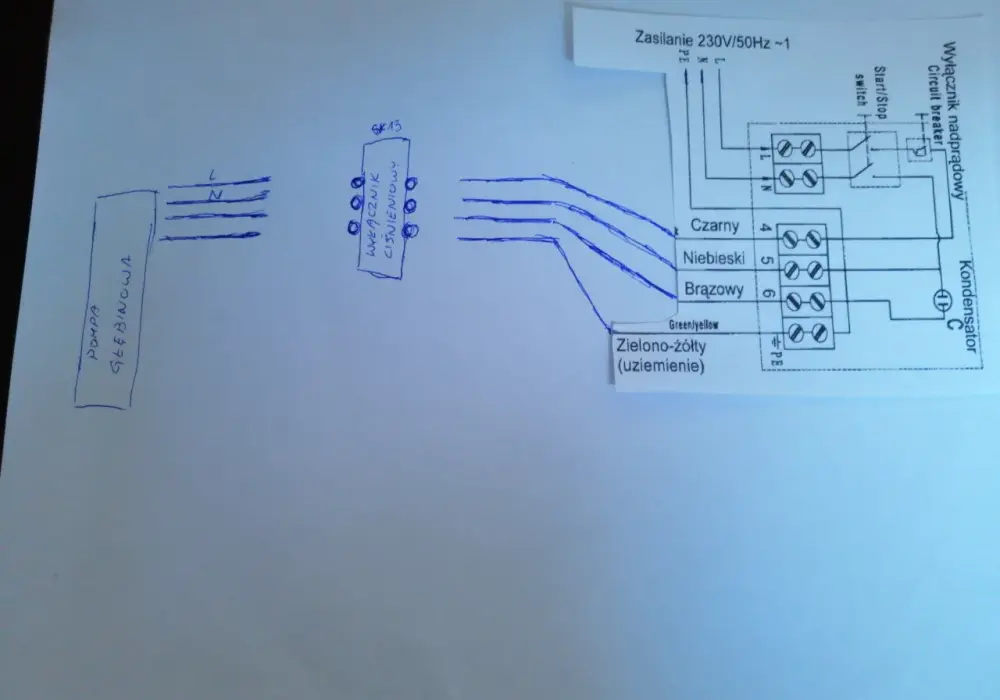

Czytelny schemat elektryczny dla instalacji 230V z wyłącznikiem ciśnieniowym

Oto uproszczony opis schematu elektrycznego dla pompy jednofazowej 230V:

1. Zasilanie sieciowe (przewody fazowy L, neutralny N, ochronny PE) jest doprowadzane do głównego panelu elektrycznego.
2. Następnie zasilanie przechodzi przez wyłącznik różnicowoprądowy (RCD).
3. Po RCD znajduje się zabezpieczenie nadprądowe (np. bezpiecznik nadprądowy lub wyłącznik nadprądowy), chroniące przed zwarciem i przeciążeniem.
4. Kolejnym elementem jest wyłącznik ciśnieniowy (presostat), który steruje pracą pompy.
5. Presostat jest połączony z puszką rozruchową, w której znajduje się kondensator oraz często zabezpieczenie termiczne.
6. Z puszki rozruchowej przewody prowadzą bezpośrednio do pompy jednofazowej.

Kluczowe jest prawidłowe uziemienie każdego metalowego elementu instalacji, w tym obudowy pompy i zbiornika hydroforowego, za pomocą przewodu ochronnego PE. Zapewnia to bezpieczeństwo w przypadku awarii izolacji.

Schemat podłączenia pompy trójfazowej (400V) – gdy potrzebujesz większej mocy

Pompy trójfazowe o napięciu 400V są przeznaczone do zastosowań, gdzie wymagana jest większa moc i wydajność, na przykład w rolnictwie, przemyśle czy w przypadku głębszych studni. Ich podłączenie jest bardziej złożone niż pomp jednofazowych i wymaga uwzględnienia specyfiki trójfazowego zasilania.

Krok 1: Podłączenie przewodów fazowych – jak sprawdzić prawidłową kolejność obrotów?

Podłączenie pompy trójfazowej polega na prawidłowym połączeniu trzech przewodów fazowych (L1, L2, L3) do odpowiednich zacisków silnika. Niezwykle ważne jest również podłączenie przewodu neutralnego (jeśli jest wymagany przez sterowanie) oraz przewodu ochronnego (PE). Prawidłowa kolejność faz jest krytyczna dla kierunku obrotów silnika. Jeśli fazy są podłączone w niewłaściwej kolejności, silnik będzie obracał się w przeciwnym kierunku, co w przypadku pompy może prowadzić do uszkodzenia elementów hydraulicznych lub braku przepływu. Najprostszym sposobem sprawdzenia kolejności obrotów jest krótkotrwałe uruchomienie pompy (z zachowaniem wszelkich środków ostrożności!) i obserwacja wskazania manometru lub przepływu. Jeśli kierunek jest zły, należy zamienić miejscami dowolne dwa przewody fazowe na zaciskach silnika lub w skrzynce przyłączeniowej.

Krok 2: Rola stycznika i zabezpieczenia zaniku fazy w ochronie silnika

W instalacjach trójfazowych kluczową rolę odgrywa stycznik. Jest to elektromagnetyczny element wykonawczy, który za pomocą sygnału sterującego (np. z presostatu) załącza i wyłącza zasilanie silnika. Stycznik jest w stanie przenosić większe prądy niż styki presostatu, co chroni ten drugi element przed uszkodzeniem. Równie ważnym elementem jest zabezpieczenie zaniku fazy. Chroni ono silnik przed uszkodzeniem, które może nastąpić w wyniku pracy na dwóch fazach. Urządzenie to wykrywa brak jednej z faz i natychmiast rozłącza zasilanie silnika.

Krok 3: Integracja z presostatem i dodatkowymi zabezpieczeniami

Podobnie jak w przypadku pomp jednofazowych, wyłącznik ciśnieniowy (presostat) jest integrowany z obwodem sterowania stycznika. Presostat, po osiągnięciu zadanego ciśnienia, wysyła sygnał do cewki stycznika, powodując jego rozłączenie i zatrzymanie pompy. W instalacjach trójfazowych również stosuje się wyłącznik różnicowoprądowy (RCD) oraz zabezpieczenie termiczne (często w formie wyłącznika silnikowego, który łączy funkcję zabezpieczenia nadprądowego i termicznego). Wszystkie te elementy muszą być poprawnie dobrane i zainstalowane, aby zapewnić maksymalne bezpieczeństwo i ochronę pompy.

Kompletny schemat elektryczny dla instalacji 400V z zestawem zabezpieczającym

Oto uproszczony opis schematu elektrycznego dla pompy trójfazowej 400V:

1. Zasilanie sieciowe trójfazowe (przewody L1, L2, L3, neutralny N - jeśli wymagany, ochronny PE) jest doprowadzane do głównego panelu.
2. Następnie zasilanie przechodzi przez wyłącznik różnicowoprądowy (RCD).
3. Po RCD znajdują się zabezpieczenia nadprądowe (np. wyłącznik silnikowy lub bezpieczniki topikowe) oraz zabezpieczenie zaniku fazy.
4. Kolejnym elementem jest stycznik, który jest sterowany przez obwód niskiego napięcia.
5. Obwód sterowania stycznika jest zasilany przez wyłącznik ciśnieniowy (presostat).
6. Z zacisków mocy stycznika przewody fazowe L1, L2, L3 są doprowadzane bezpośrednio do pompy trójfazowej.

Prawidłowe uziemienie przewodem ochronnym PE jest równie ważne, jak w przypadku instalacji jednofazowych. Zapewnia ono bezpieczeństwo użytkownikom i chroni sprzęt przed uszkodzeniem.

Jak dobrać i połączyć przewód zasilający? To ważniejsze, niż myślisz

Krytyczne znaczenie dla bezpieczeństwa i wydajności pompy ma prawidłowy dobór i profesjonalne połączenie przewodu zasilającego. Jest to często niedoceniany aspekt instalacji, który może prowadzić do poważnych problemów.

Dlaczego przekrój kabla ma krytyczne znaczenie dla żywotności pompy?

Niewłaściwy przekrój kabla zasilającego jest jedną z najczęstszych przyczyn problemów z pompami głębinowymi. Zbyt cienki przewód powoduje nadmierne spadki napięcia, szczególnie na dłuższych dystansach. Skutkuje to tym, że silnik pompy pracuje z niższym napięciem, co prowadzi do jego przegrzewania i skrócenia żywotności. Producenci często dostarczają pompy z krótkim fabrycznym kablem, który musi zostać profesjonalnie przedłużony. Według danych dostudni.pl, odpowiedni dobór przekroju kabla jest kluczowy dla uniknięcia spadków napięcia i przegrzewania silnika, co ma bezpośredni wpływ na żywotność pompy.

Tabela doboru przekroju przewodu w zależności od mocy silnika i odległości

Poniższa tabela przedstawia orientacyjne wartości doboru przekroju przewodu zasilającego. Należy pamiętać, że są to wartości przybliżone, a ostateczny wybór powinien uwzględniać specyficzne warunki instalacji oraz zalecenia producenta pompy.

Uwaga: Powyższe wartości są orientacyjne. Zawsze należy sprawdzić zalecenia producenta pompy oraz lokalne przepisy dotyczące instalacji elektrycznych.

Hermetyczne łączenie kabla – jak profesjonalnie przedłużyć przewód fabryczny?

Amatorskie "sztukowanie" kabla zasilającego pompę jest niedopuszczalne i niezwykle ryzykowne. Nieszczelne połączenia mogą prowadzić do zwarcia, porażenia prądem, a także uszkodzenia pompy przez dostanie się wody do wnętrza połączenia. Istnieje kilka profesjonalnych metod hermetycznego łączenia kabli. Należą do nich: zestawy do łączenia kabli z żywicą, które po utwardzeniu tworzą szczelną osłonę, termokurczliwe mufy kablowe, które po podgrzaniu obkurczają się, tworząc szczelne połączenie, oraz specjalistyczne złączki wodoodporne. dostudni.pl zaznacza, że niefachowe łączenie kabla zasilającego jest jednym z najczęstszych błędów, prowadzących do poważnych awarii.

Zabezpieczenie przed suchobiegiem – obowiązkowy element każdej instalacji

Zabezpieczenie przed pracą na sucho jest absolutnie kluczowym elementem każdej instalacji pompy głębinowej, niezależnie od jej typu czy mocy. Jego brak może prowadzić do szybkiego i kosztownego zniszczenia urządzenia.

Na czym polega praca "na sucho" i dlaczego niszczy pompę w kilka minut?

Praca "na sucho" oznacza sytuację, gdy pompa tłoczy wodę, której w studni lub źródle po prostu brakuje. Brak wody powoduje, że elementy pompy, takie jak wirnik i uszczelnienia, nie są chłodzone i smarowane. Prowadzi to do ich ekstremalnego przegrzewania, tarcia i w konsekwencji do zatarcia lub stopienia elementów wykonanych z tworzyw sztucznych. W skrajnych przypadkach, pompa może zostać zniszczona w ciągu zaledwie kilku minut takiej pracy, generując wysokie koszty naprawy lub konieczność zakupu nowego urządzenia.

Metody zabezpieczenia: od sond konduktancyjnych po elektroniczne sterowniki

Istnieje kilka skutecznych metod zabezpieczenia pompy przed pracą na sucho:

• Sondy konduktancyjne (czujniki poziomu wody): Są to elektrody umieszczone w studni na różnych poziomach. Gdy poziom wody spadnie poniżej najniższej sondy, obwód zostaje przerwany, a pompa wyłącza się.
• Czujniki przepływu: Monitorują przepływ wody w rurociągu. Brak przepływu przy pracującym silniku sygnalizuje brak wody.
• Elektroniczne sterowniki: Bardziej zaawansowane urządzenia, które mogą monitorować różne parametry, takie jak prąd pobierany przez silnik (praca "na sucho" zazwyczaj zwiększa pobór prądu), ciśnienie w instalacji, a nawet temperaturę silnika.

Każde z tych rozwiązań ma swoje zalety i wady, a wybór zależy od specyfiki instalacji i budżetu.

Schemat podłączenia czujników poziomu cieczy (sond)

Uproszczony schemat podłączenia sond konduktancyjnych wygląda następująco:

1. Do odpowiedniego modułu sterującego (np. przekaźnika suchobiegu) doprowadzane są przewody zasilające.
2. Moduł sterujący posiada zaciski do podłączenia sond. Zazwyczaj stosuje się trzy sondy:

• Sonda referencyjna (wspólna): Umieszczona na dnie studni lub na stałym poziomie.
• Sonda minimalnego poziomu wody: Umieszczona na najniższym bezpiecznym poziomie.
• Sonda maksymalnego poziomu wody (opcjonalnie): Może służyć do wyłączania pompy, gdy studnia jest pełna, zapobiegając zalaniu otoczenia.

Prawidłowe rozmieszczenie sond jest kluczowe dla skutecznego działania zabezpieczenia.

Nowoczesna alternatywa: Podłączenie pompy z falownikiem zamiast wyłącznika ciśnieniowego

Falownik (inwerter) to nowoczesne urządzenie, które stanowi coraz popularniejszą alternatywę dla tradycyjnego wyłącznika ciśnieniowego. Oferuje on szereg zalet, które znacząco poprawiają komfort użytkowania i efektywność systemu.

Jakie korzyści daje falownik: stałe ciśnienie, oszczędność energii i łagodny start

Zastosowanie falownika w instalacji pompy głębinowej przynosi wiele korzyści:

• Stałe ciśnienie: Falownik na bieżąco monitoruje ciśnienie w instalacji i płynnie reguluje obroty silnika pompy. Dzięki temu ciśnienie wody jest stabilne niezależnie od tego, ile kranów jest otwartych, co znacząco podnosi komfort użytkowania.
• Oszczędność energii: Płynna regulacja obrotów oznacza, że pompa pracuje tylko z taką mocą, jaka jest aktualnie potrzebna. Zamiast włączać się na pełnych obrotach, a potem wyłączać, falownik utrzymuje optymalne obroty, co przekłada się na znaczące oszczędności energii elektrycznej, często rzędu 30-50%.
• Łagodny start: Falownik eliminuje gwałtowne udary prądowe i mechaniczne występujące przy tradycyjnym rozruchu silnika. Płynne narastanie obrotów chroni pompę, rurociągi i inne elementy instalacji przed naprężeniami, co wydłuża ich żywotność.
• Dodatkowe zabezpieczenia: Wiele falowników posiada wbudowane funkcje zabezpieczające, takie jak ochrona przed pracą na sucho, przeciążeniem, zanikiem fazy czy przepięciami, co dodatkowo upraszcza instalację i zwiększa jej bezpieczeństwo.

Uproszczony schemat instalacji z falownikiem dla pompy jedno- i trójfazowej

Instalacja z falownikiem jest zazwyczaj prostsza niż tradycyjna:

1. Zasilanie sieciowe (jedno- lub trójfazowe) jest doprowadzane do falownika, zazwyczaj po głównych zabezpieczeniach (RCD, zabezpieczenie nadprądowe).
2. Pompa głębinowa jest podłączana do wyjścia falownika.
3. W tym scenariuszu wyłącznik ciśnieniowy jest często zbędny, ponieważ falownik sam monitoruje ciśnienie w instalacji (zazwyczaj za pomocą wbudowanego lub zewnętrznego czujnika ciśnienia) i reguluje obroty pompy, aby utrzymać je na stałym poziomie.

Falownik może być stosowany zarówno z pompami jednofazowymi (wymagają wtedy falowników dedykowanych do silników jednofazowych), jak i trójfazowymi.

Najczęstsze błędy montażowe i jak ich unikać – checklista przed pierwszym uruchomieniem

Aby zapewnić długą i bezproblemową pracę pompy głębinowej, warto przed pierwszym uruchomieniem przejrzeć listę najczęściej popełnianych błędów montażowych.

Błąd #1: Pominięcie wyłącznika różnicowoprądowego (RCD)

Jest to jeden z najpoważniejszych błędów. Wyłącznik RCD jest podstawowym zabezpieczeniem chroniącym przed porażeniem prądem. W środowisku wilgotnym, jakim jest otoczenie pompy głębinowej, jego brak stanowi śmiertelne zagrożenie. RCD jest obowiązkowy w każdej instalacji elektrycznej, a w miejscach narażonych na wilgoć jego rola jest nie do przecenienia.

Błąd #2: Zły dobór lub brak zabezpieczenia przed suchobiegiem

Praca pompy bez wody to najszybsza droga do jej zniszczenia. Brak odpowiedniego zabezpieczenia przed suchobiegiem, czy to w postaci sond, czujników przepływu, czy elektronicznych sterowników, może doprowadzić do uszkodzenia pompy w ciągu kilku minut. Jest to błąd, który generuje bardzo wysokie koszty naprawy lub wymiany urządzenia.

Błąd #3: Niewłaściwa kolejność faz w silniku 400V

W pompach trójfazowych (400V) prawidłowa kolejność faz jest kluczowa dla kierunku obrotów silnika. Błędne podłączenie może spowodować pracę pompy "do tyłu", co może prowadzić do uszkodzenia elementów hydraulicznych, kawitacji lub po prostu braku przepływu wody. Zawsze należy sprawdzić i skorygować kolejność faz przed uruchomieniem pompy.

Przeczytaj również: Czy warto kupić smartfon Xiaomi Redmi Note 5 Pro? Opinia i porównanie.

Błąd #4: Amatorskie sztukowanie kabla zasilającego

Przedłużanie fabrycznego kabla zasilającego pompę powinno być wykonane przy użyciu profesjonalnych, hermetycznych zestawów łączących. Niefachowe połączenia, np. skręcanie przewodów i izolowanie taśmą, są narażone na wilgoć, korozję i zwarcia. Takie "sztukowanie" kabla jest bardzo niebezpieczne i może prowadzić do porażenia prądem lub uszkodzenia pompy.
