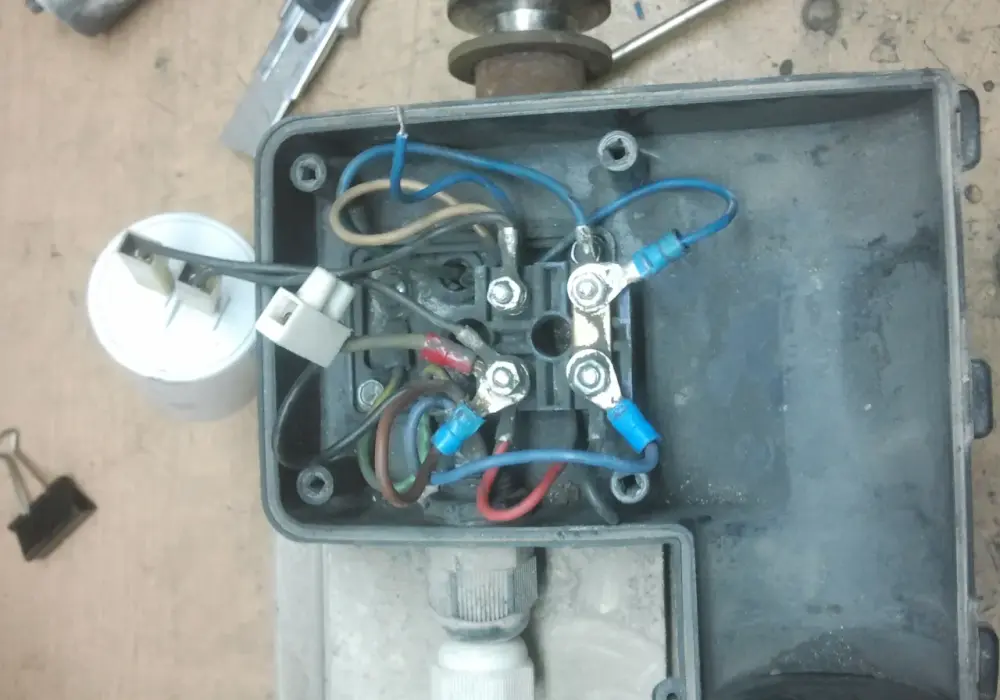

Silnik buczy? Jak bezpiecznie podłączyć kondensator rozruchowy

Kondensator rozruchowy to niepozorny, ale niezwykle ważny element wielu jednofazowych silników elektrycznych. Bez niego wiele urządzeń, które na co dzień ułatwiają nam życie od pralek, przez pompy wodne, aż po wentylatory po prostu by się nie uruchomiło. Jeśli Twój silnik zaczął buczeć, ale nie chce ruszyć z miejsca, lub jeśli po prostu chcesz wymienić stary, uszkodzony element, ten poradnik jest dla Ciebie. Pokażę Ci krok po kroku, jak bezpiecznie i prawidłowo podłączyć nowy kondensator, abyś mógł cieszyć się sprawnym urządzeniem.

Dlaczego Twój silnik buczy zamiast startować? Rola kondensatora rozruchowego

Silniki jednofazowe, w przeciwieństwie do swoich trójfazowych kuzynów, nie posiadają naturalnie wytworzonego pola wirującego, które wprawiłoby wirnik w ruch od samego początku. Potrzebują one "dodatkowego impulsu", aby przełamać bezwładność i rozpocząć obroty. Tym impulsem jest właśnie kondensator rozruchowy. Jego zadaniem jest wytworzenie przesunięcia fazowego prądu w dodatkowym, pomocniczym uzwojeniu silnika (uzwojeniu rozruchowym). Dzięki temu, w momencie załączenia zasilania, powstaje chwilowe pole magnetyczne, które jest wystarczająco silne, by wprawić wirnik w ruch obrotowy. Gdy silnik osiągnie odpowiednią prędkość, kondensator rozruchowy jest odłączany od obwodu, zazwyczaj za pomocą wyłącznika odśrodkowego.

Po co silnikowi jednofazowemu potrzebny jest "dodatkowy kop"?

Mechanizm działania silnika jednofazowego opiera się na dwóch głównych uzwojeniach: roboczym i rozruchowym. Prąd płynący przez uzwojenie robocze tworzy pole magnetyczne, ale samo w sobie nie jest w stanie wygenerować momentu obrotowego. Kluczem do startu jest uzwojenie rozruchowe, które jest połączone szeregowo z kondensatorem. Kondensator, jako element magazynujący energię elektryczną, wprowadza przesunięcie fazowe prądu płynącego przez uzwojenie rozruchowe względem prądu w uzwojeniu roboczym. To właśnie to przesunięcie fazowe tworzy rodzaj "wirującego" pola magnetycznego, które popycha wirnik i nadaje mu początkową prędkość obrotową. Bez tego dodatkowego "kopnięcia" silnik jedynie buczałby, próbując bezskutecznie obrócić wirnik.

Kondensator rozruchowy a kondensator pracy – poznaj kluczową różnicę

Często spotykam się z pytaniami dotyczącymi różnic między kondensatorem rozruchowym a kondensatorem pracy. To ważne rozróżnienie, ponieważ te elementy pełnią odmienne funkcje i mają inne parametry. Kondensator rozruchowy charakteryzuje się znacznie większą pojemnością (mierzoną w mikrofaradach, µF) i jest zaprojektowany do pracy jedynie przez krótki czas na etapie rozruchu silnika. Po osiągnięciu przez silnik odpowiedniej prędkości obrotowej, jest on automatycznie odłączany przez wyłącznik odśrodkowy. Z kolei kondensator pracy ma mniejszą pojemność i jest włączony do obwodu na stałe, przez cały czas pracy silnika. Jego zadaniem jest poprawa sprawności, zmniejszenie poboru prądu i wygładzenie pracy silnika. Zastosowanie niewłaściwego typu kondensatora może prowadzić do jego szybkiego uszkodzenia lub nieprawidłowego działania silnika.

Typowe objawy awarii: kiedy to na pewno wina kondensatora?

Jeśli Twój silnik jednofazowy zachowuje się w jeden z poniższych sposobów, istnieje duże prawdopodobieństwo, że problem leży w kondensatorze rozruchowym:

• Buczenie silnika bez możliwości startu: Jest to najbardziej klasyczny objaw. Silnik próbuje się uruchomić, ale nie ma wystarczającego momentu obrotowego, by pokonać bezwładność wirnika.
• Konieczność ręcznego uruchomienia wirnika: Czasami, aby silnik ruszył, trzeba mu pomóc, obracając wirnik ręcznie. Gdy po tym rusza i pracuje normalnie, winowajcą jest najczęściej właśnie kondensator.
• Spuchnięta lub zdeformowana obudowa kondensatora: Fizyczne uszkodzenie kondensatora, objawiające się jego wybrzuszeniem, jest wyraźnym sygnałem, że element jest do wymiany.
• Wycieki elektrolitu: Jeśli zauważysz na obudowie kondensatora lub w jego pobliżu ślady lepkiej cieczy, to również świadczy o jego uszkodzeniu.
• Zapach spalenizny: Przegrzanie lub uszkodzenie wewnętrzne kondensatora może objawiać się nieprzyjemnym zapachem spalenizny.

Zanim zaczniesz: kluczowe zasady bezpieczeństwa, których nie wolno ignorować

Praca z elementami elektrycznymi, zwłaszcza w domowych warunkach, zawsze wiąże się z pewnym ryzykiem. Kondensatory, nawet te niewielkie, mogą przechowywać ładunek elektryczny, który jest w stanie spowodować bolesne porażenie. Dlatego niezwykle ważne jest, aby przed przystąpieniem do jakichkolwiek prac związanych z wymianą lub podłączaniem kondensatora, bezwzględnie przestrzegać podstawowych zasad bezpieczeństwa. Zaniedbanie tych kroków może mieć poważne konsekwencje.

Krok #1: Całkowite odłączenie zasilania – absolutna podstawa

To jest najważniejszy krok, który musi być wykonany bezwzględnie. Zanim choćby dotkniesz jakichkolwiek przewodów czy elementów silnika, upewnij się, że zasilanie jest całkowicie odłączone. W przypadku urządzeń podłączanych do gniazdka, oznacza to wyjęcie wtyczki z gniazdka. W przypadku urządzeń podłączonych na stałe, konieczne jest wyłączenie odpowiedniego bezpiecznika w skrzynce rozdzielczej. Nigdy nie polegaj na samym wyłączniku urządzenia zawsze odłączaj zasilanie u źródła.

Krok #2: Jak bezpiecznie rozładować stary kondensator, by uniknąć porażenia?

Nawet po odłączeniu zasilania, kondensator może nadal przechowywać ładunek elektryczny. Aby bezpiecznie go rozładować, potrzebujesz narzędzia z dobrze izolowaną rączką, na przykład wkrętaka płaskiego. Ostrożnie zbliż metalową część ostrza do obu zacisków kondensatora jednocześnie. Powinieneś usłyszeć ciche "strzelenie" i zobaczyć niewielką iskrę to znak, że ładunek został rozładowany. Powtórz tę czynność kilkukrotnie, aby upewnić się, że kondensator jest całkowicie rozładowany. Dopiero po tym etapie można bezpiecznie dotykać jego zacisków.

Niezbędne narzędzia: co przygotować, aby praca poszła sprawnie?

Aby wymiana kondensatora przebiegła sprawnie i bezpiecznie, warto przygotować sobie kilka podstawowych narzędzi:

• Multimetr: Niezbędny do pomiaru rezystancji uzwojeń i ewentualnie do sprawdzenia pojemności kondensatora (choć nie zawsze jest to w pełni miarodajne w domowych warunkach).
• Wkrętaki: Zarówno płaski, jak i krzyżakowy, o różnych rozmiarach, do odkręcania obudów i zacisków.
• Szczypce: Uniwersalne lub tnące, do przytrzymywania przewodów lub odcinania końcówek.
• Ściągacz izolacji: Ułatwia zdjęcie izolacji z przewodów bez ich uszkadzania.
• Izolowane narzędzie do rozładowania: Wkrętak z izolowaną rączką jest kluczowy dla bezpieczeństwa.
• Ewentualnie lutownica: W niektórych przypadkach połączenia mogą być lutowane.

Jak dobrać idealny kondensator do Twojego silnika? Prosty przewodnik

Dobór odpowiedniego kondensatora rozruchowego jest kluczowy dla prawidłowego działania silnika. Zbyt mała pojemność nie zapewni wystarczającego momentu obrotowego, a zbyt duża może prowadzić do przegrzewania się silnika, a nawet jego uszkodzenia. Na szczęście, znalezienie potrzebnych informacji zazwyczaj nie jest trudne.

Czytanie tabliczki znamionowej silnika – gdzie szukać informacji o kondensatorze?

Najlepszym źródłem informacji o wymaganym kondensatorze jest tabliczka znamionowa silnika. Zazwyczaj znajduje się ona na obudowie silnika i zawiera kluczowe dane techniczne. Szukaj oznaczeń typu "C" lub "Capacitor" wraz z wartością pojemności (w µF) i ewentualnie napięcia pracy (w V). Czasami producenci podają również moc silnika (w kW lub KM), która również może posłużyć do oszacowania potrzebnej pojemności.

Pojemność (µF) i napięcie (V) – jak interpretować oznaczenia i dlaczego więcej nie znaczy lepiej

Pojemność (µF): Jest to najważniejszy parametr kondensatora rozruchowego. Musi być ona jak najbliższa wartości zalecanej przez producenta silnika. Zastosowanie kondensatora o zbyt dużej pojemności może spowodować nadmierne obciążenie uzwojenia rozruchowego, jego przegrzewanie i skrócenie żywotności silnika. Z kolei zbyt mała pojemność uniemożliwi prawidłowy rozruch. Ważne: Według danych Geektata.pl, precyzyjny dobór pojemności jest kluczowy dla optymalnej pracy silnika.

Napięcie (V): Napięcie pracy kondensatora powinno być wyższe niż napięcie sieci, do której podłączony jest silnik. Dla standardowej sieci 230V, bezpiecznym wyborem są kondensatory o napięciu pracy 450V. Jest to zapas bezpieczeństwa, który chroni kondensator przed przepięciami i zapewnia jego dłuższą żywotność. Nie należy stosować kondensatora o niższym napięciu pracy niż napięcie sieci.

Praktyczny przelicznik: jak oszacować pojemność, gdy brakuje danych?

Jeśli na tabliczce znamionowej silnika brakuje informacji o wymaganym kondensatorze, można posłużyć się ogólnym przelicznikiem. Przyjmuje się, że dla każdego 1 kilowata (kW) mocy silnika jednofazowego potrzebne jest około 60-70 mikrofaradów (µF) pojemności kondensatora rozruchowego. Na przykład, dla silnika o mocy 1.5 kW, optymalna pojemność kondensatora będzie wynosić w przybliżeniu od 90 µF do 105 µF. Pamiętaj, że jest to metoda szacunkowa i zawsze lepiej jest znaleźć dokładne dane producenta, jeśli to możliwe.

Identyfikacja przewodów w silniku – jak nie popełnić błędu?

Prawidłowe podłączenie kondensatora wymaga nie tylko wybrania właściwego elementu, ale także poprawnego zidentyfikowania uzwojeń silnika. Błędne podłączenie może skutkować brakiem startu silnika, jego uszkodzeniem, a nawet zagrożeniem dla bezpieczeństwa. Na szczęście, dzięki prostym narzędziom, możemy to zrobić precyzyjnie.

Wykorzystanie multimetru do odróżnienia uzwojenia roboczego od rozruchowego

Aby zidentyfikować uzwojenia silnika, będziemy potrzebować multimetru ustawionego na pomiar rezystancji (omomierz). Oto jak to zrobić krok po kroku:

1. Odłącz zasilanie: Upewnij się, że silnik jest całkowicie odłączony od prądu.
2. Zlokalizuj kostkę przyłączeniową: Otwórz pokrywę kostki przyłączeniowej silnika, gdzie znajdują się wszystkie przewody.
3. Zidentyfikuj pary przewodów: Zazwyczaj uzwojenia są oznaczone parami, np. U1-U2, Z1-Z2.
4. Dokonaj pomiaru: Przyłóż jedną sondę multimetru do jednego końca pary przewodów, a drugą sondę do drugiego końca tej samej pary. Zapisz odczyt rezystancji.
5. Powtórz dla pozostałych par: Powtórz pomiar dla wszystkich pozostałych par przewodów.
6. Porównaj wyniki: Uzwojenie robocze (główne) zazwyczaj ma niższą rezystancję, podczas gdy uzwojenie rozruchowe (pomocnicze) ma wyższą rezystancję.

Co oznaczają symbole U1, U2, Z1, Z2 na kostce przyłączeniowej?

Na kostce przyłączeniowej silnika jednofazowego często spotkasz standardowe oznaczenia zacisków, które pomagają w identyfikacji uzwojeń. Symbole U1 i U2 zazwyczaj oznaczają początek i koniec uzwojenia roboczego (głównego). Natomiast symbole Z1 i Z2 odnoszą się do uzwojenia rozruchowego (pomocniczego). Znając te oznaczenia i wyniki pomiarów multimetrem, łatwiej jest prawidłowo podłączyć kondensator i inne elementy silnika.

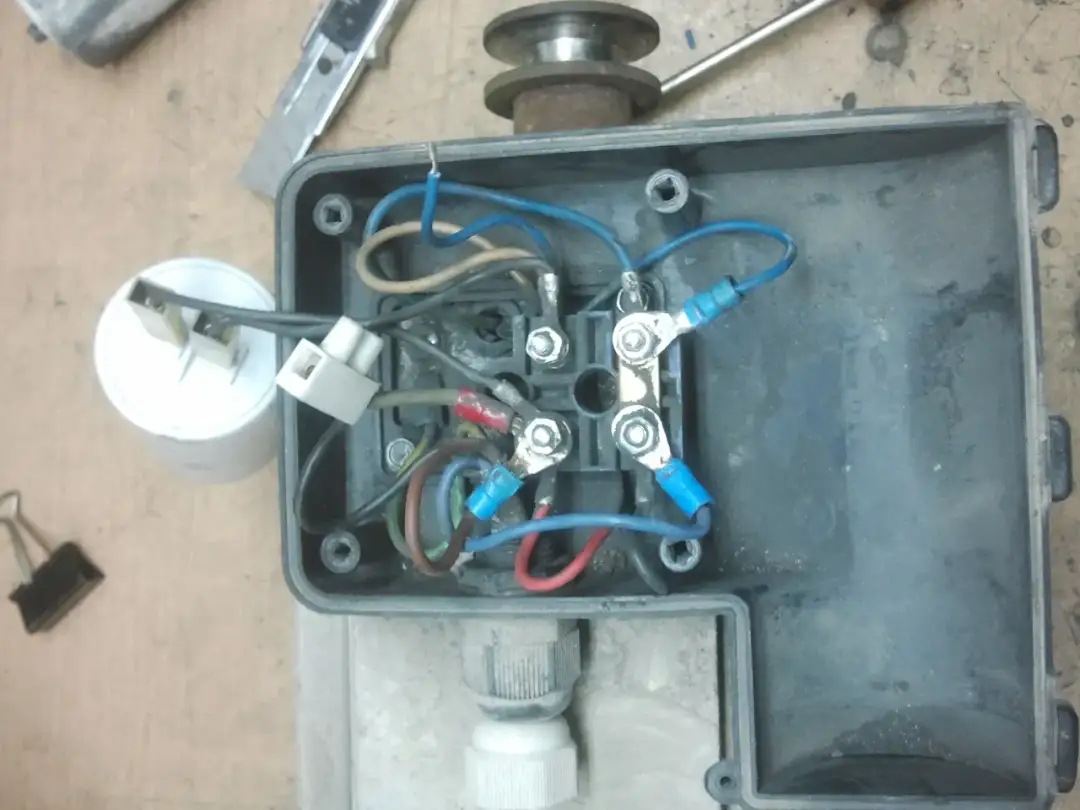

Podłączenie kondensatora krok po kroku: schemat dla początkujących

Teraz, gdy wiemy już, jak dobrać kondensator i zidentyfikować uzwojenia, możemy przejść do samego podłączenia. Skupimy się na najczęściej spotykanych wariantach, abyś mógł bez problemu poradzić sobie z tym zadaniem.

Wariant 1: Podłączenie w układzie z wyłącznikiem odśrodkowym (najczęstszy przypadek)

W większości silników jednofazowych, które używają kondensatora rozruchowego, znajdziemy również wyłącznik odśrodkowy. Jest to mechanizm, który automatycznie odłącza kondensator po osiągnięciu przez silnik odpowiedniej prędkości obrotowej. Oto jak wygląda typowe podłączenie:

1. Zidentyfikuj uzwojenia: Używając multimetru, ustal, które zaciski należą do uzwojenia roboczego (niższa rezystancja, np. U1, U2) i rozruchowego (wyższa rezystancja, np. Z1, Z2).
2. Podłącz kondensator do uzwojenia rozruchowego: Jeden zacisk kondensatora podłącz do jednego końca uzwojenia rozruchowego (np. Z1), a drugi zacisk kondensatora do drugiego końca tego uzwojenia (np. Z2).
3. Podłącz uzwojenie rozruchowe z kondensatorem do wyłącznika odśrodkowego: Przewody od uzwojenia rozruchowego (lub bezpośrednio od zacisków kondensatora, jeśli są podłączone do uzwojenia rozruchowego) połącz z zaciskami wyłącznika odśrodkowego.
4. Podłącz uzwojenie robocze do zasilania: Zaciski uzwojenia roboczego (np. U1, U2) podłącz bezpośrednio do źródła zasilania (sieci 230V).
5. Podłącz wyłącznik odśrodkowy do zasilania: Drugi zacisk wyłącznika odśrodkowego również podłącz do zasilania, tworząc obwód równoległy z uzwojeniem roboczym.

Pamiętaj, że kolejność podłączenia przewodów do wyłącznika odśrodkowego jest kluczowa. Wyłącznik ten jest zazwyczaj zamontowany na wale silnika i otwiera styki po osiągnięciu pewnej prędkości obrotowej, odłączając tym samym kondensator rozruchowy.

Wariant 2: Podłączenie silnika z dwoma kondensatorami (rozruchowym i pracy)

Niektóre silniki, zwłaszcza te o większej mocy lub wymagające lepszych parametrów pracy, mogą wykorzystywać dwa kondensatory: rozruchowy i pracy. Kondensator rozruchowy działa tak samo jak opisano powyżej tylko na czas startu. Kondensator pracy jest podłączony na stałe, równolegle do uzwojenia roboczego lub jako część obwodu z uzwojeniem rozruchowym, ale w sposób, który zapewnia jego ciągłą pracę. Schemat podłączenia w tym przypadku jest bardziej złożony i zazwyczaj wymaga konsultacji z dokumentacją techniczną silnika.

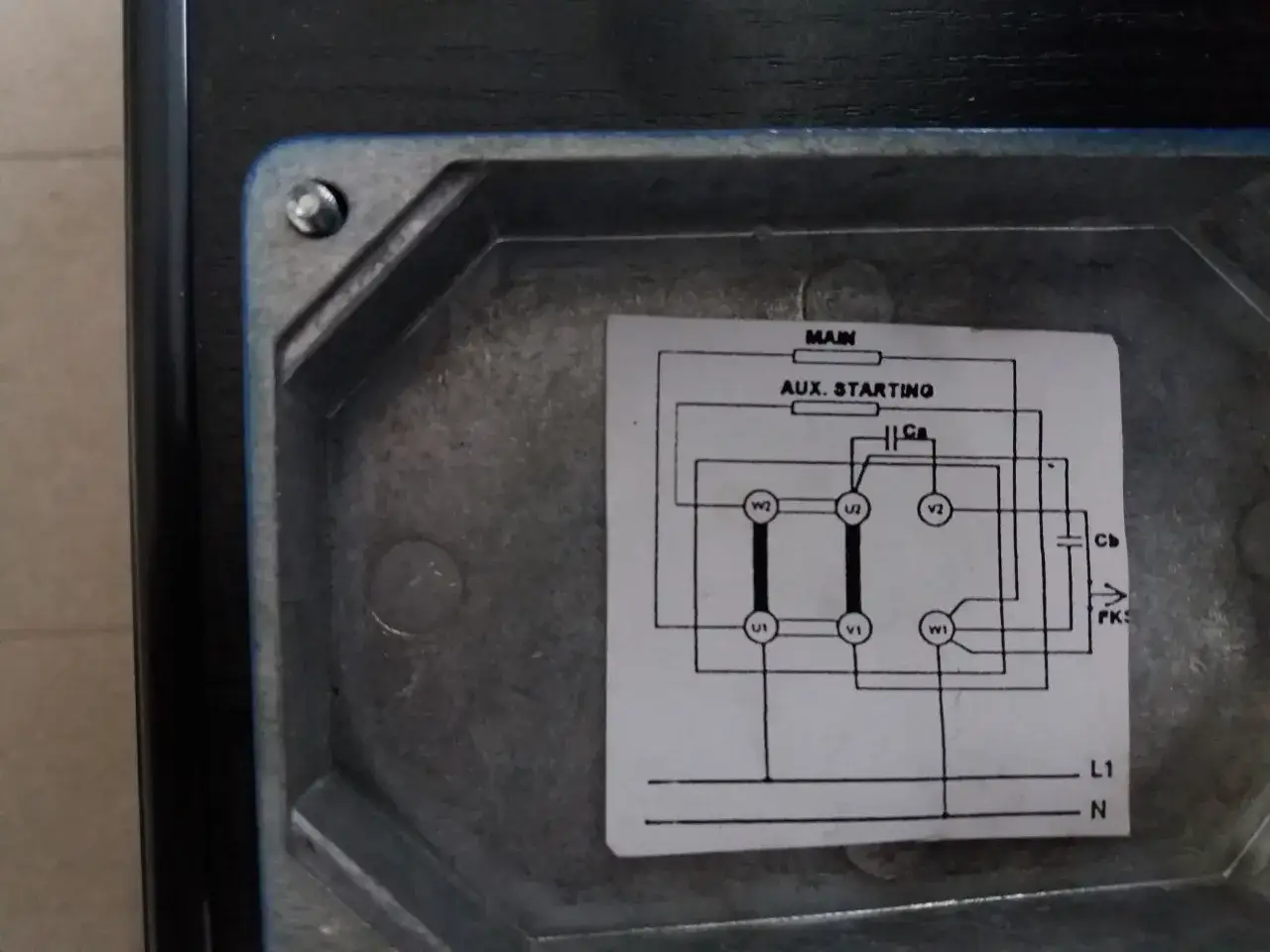

Wizualny przewodnik: typowe schematy i zdjęcia podłączeń

Najlepszym sposobem na zrozumienie schematu podłączenia jest obejrzenie gotowych schematów lub zdjęć. W internecie można znaleźć wiele ilustracji przedstawiających typowe układy połączeń dla silników jednofazowych z kondensatorem rozruchowym. Zwracaj uwagę na oznaczenia uzwojeń, kondensatora, wyłącznika odśrodkowego oraz punktów podłączenia zasilania. Porównanie znalezionych schematów z rzeczywistym układem w Twoim silniku pomoże Ci uniknąć błędów.

Zmiana kierunku obrotów silnika – jak to zrobić przy okazji wymiany kondensatora?

Czasami, przy okazji wymiany kondensatora, możemy chcieć również zmienić kierunek obrotów silnika. W silnikach jednofazowych jest to stosunkowo proste i polega na zmianie sposobu podłączenia uzwojenia rozruchowego.

Prosta zamiana przewodów: który kabel przełączyć, aby silnik kręcił się w drugą stronę?

Aby odwrócić kierunek obrotów silnika jednofazowego, zazwyczaj wystarczy zamienić miejscami dwa przewody uzwojenia rozruchowego. Jeśli uzwojenie rozruchowe jest oznaczone jako Z1 i Z2, a kondensator jest podłączony do tych zacisków (lub przez wyłącznik odśrodkowy), to zamiana tych dwóch przewodów (np. Z1 podłączamy tam, gdzie był Z2, i odwrotnie) spowoduje zmianę kierunku obrotów wirnika. Należy to zrobić przed podłączeniem zasilania. Zawsze warto to zrobić, gdy silnik jest odłączony od prądu.

Co zrobić, jeśli silnik nadal nie działa? Najczęstsze problemy i ich rozwiązania

Podłączyłeś nowy kondensator, a silnik nadal nie działa tak, jak powinien? Nie martw się, to się zdarza. Czasami drobne przeoczenia lub inne usterki mogą powodować problemy. Oto kilka rzeczy, które warto sprawdzić, zanim wezwiesz fachowca.

Sprawdzenie połączeń: czy wszystko jest na swoim miejscu?

Najczęstszą przyczyną problemów po wymianie kondensatora są po prostu luźne lub błędnie wykonane połączenia. Dokładnie sprawdź wszystkie punkty styku: czy przewody są solidnie dokręcone w zaciskach, czy nie ma zwarć między przewodami, czy wszystkie połączenia są zgodne ze schematem. Nawet niewielkie poluzowanie może uniemożliwić prawidłowe działanie silnika.

Diagnoza wyłącznika odśrodkowego – kolejny potencjalny winowajca

Wyłącznik odśrodkowy, który odłącza kondensator rozruchowy, sam w sobie może ulec awarii. Jeśli wyłącznik nie otworzy swoich styków po osiągnięciu przez silnik odpowiedniej prędkości, kondensator będzie nadal podłączony, co może prowadzić do jego przegrzania i uszkodzenia, a także do nieprawidłowej pracy silnika. Zdiagnozowanie wyłącznika odśrodkowego wymaga zazwyczaj pewnej wiedzy technicznej i często obejmuje sprawdzenie jego mechanizmu oraz ciągłości obwodu po osiągnięciu prędkości obrotowej.

Przeczytaj również: Ranking zegarków Garmin - który model będzie najlepszym wyborem dla Ciebie?

Kiedy należy wezwać elektryka? Granica samodzielnej naprawy

Chociaż wiele drobnych napraw elektrycznych można wykonać samodzielnie, zawsze istnieje granica. Jeśli po sprawdzeniu połączeń i kondensatora silnik nadal nie działa, a Ty nie jesteś pewien, co dalej robić, najlepiej wezwać wykwalifikowanego elektryka. Szczególnie w sytuacjach, gdy masz do czynienia ze skomplikowanymi układami, nie jesteś pewien diagnozy, lub po prostu czujesz się niekomfortowo pracując z elektrycznością, profesjonalna pomoc jest najbezpieczniejszym rozwiązaniem. Pamiętaj, że bezpieczeństwo jest zawsze najważniejsze.
