Podłącz włącznik schodowy Ospel sam - Schemat i porady

Podłączenie włącznika schodowego Ospel to praktyczna umiejętność, która pozwala na sterowanie oświetleniem z dwóch różnych miejsc, znacząco zwiększając komfort i bezpieczeństwo w domu. Ten przewodnik krok po kroku rozwieje wszelkie wątpliwości techniczne, skupiając się na prawidłowym i bezpiecznym montażu, nawet jeśli nie masz doświadczenia w pracach elektrycznych.

Zanim dotkniesz śrubokręta: Bezpieczeństwo i przygotowanie do montażu

Prace elektryczne wymagają najwyższej ostrożności. Przed przystąpieniem do jakichkolwiek działań związanych z podłączaniem włącznika schodowego Ospel, kluczowe jest zapewnienie pełnego bezpieczeństwa. Pamiętaj, że prąd elektryczny może być śmiertelnie niebezpieczny, dlatego nie lekceważ żadnego z poniższych kroków.

Priorytet numer jeden: Jak prawidłowo wyłączyć zasilanie i sprawdzić jego brak?

Pierwszym i najważniejszym krokiem jest całkowite odcięcie dopływu prądu do obwodu, na którym będziesz pracować. Zlokalizuj główną skrzynkę rozdzielczą w swoim domu. Następnie:

1. Wyłącz główny wyłącznik prądu lub odpowiedni bezpiecznik odpowiedzialny za dany obwód (np. oświetlenie korytarza/schodów). Jeśli nie jesteś pewien, który bezpiecznik odpowiada za dany obwód, wyłącz bezpiecznik główny, odcinając prąd w całym domu.
2. Sprawdź brak napięcia: Użyj próbnika napięcia (popularnie zwanego "neonówką" lub "fazówką") lub multimetru. Dotknij końcówką próbnika do każdego przewodu w puszce instalacyjnej, gdzie będziesz montować włącznik. Lampka próbnika nie powinna się zaświecić, a multimetr powinien wskazać 0V. Sprawdź wszystkie przewody fazowy, neutralny i ochronny. Jest to absolutnie kluczowe dla Twojego bezpieczeństwa.

Niezbędnik instalatora: Jakie narzędzia i materiały musisz mieć pod ręką?

Aby praca przebiegła sprawnie i bezpiecznie, przygotuj odpowiednie narzędzia:

• Śrubokręty izolowane: Płaskie i krzyżakowe, z atestem do pracy pod napięciem.
• Próbnik napięcia (fazówka): Niezbędny do weryfikacji braku prądu.
• Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów.
• Taśma izolacyjna: Do zabezpieczania połączeń lub nieużywanych końcówek.
• Multimetr (opcjonalnie): Do dokładniejszego pomiaru napięcia i ciągłości obwodu.
• Nóż monterski: Do precyzyjnego nacinania izolacji zewnętrznej kabli.

Anatomia włącznika schodowego Ospel: Jak rozszyfrować oznaczenia na zaciskach?

Zrozumienie oznaczeń na włączniku schodowym Ospel jest fundamentalne dla prawidłowego podłączenia. Włączniki te, choć mogą różnić się designem w zależności od serii, posiadają standardowy układ zacisków, który należy prawidłowo zinterpretować.

Klucz do sukcesu: Rozpoznawanie zacisku fazowego (L/P) i korespondencyjnych

Typowy pojedynczy włącznik schodowy Ospel, podobnie jak innych producentów, ma trzy zaciski. Ich poprawne rozpoznanie to podstawa sukcesu:

• Zacisk wejściowy/wyjściowy (wspólny): Jest to najważniejszy zacisk, przez który przepływa prąd fazowy. Może być oznaczony literą L (od "Line" lub "Live"), literą P (od "Prąd" lub "Phase") lub wyróżniony czerwonym kolorem. Do tego zacisku w pierwszym włączniku podłącza się przewód fazowy zasilający, a w drugim włączniku przewód fazowy prowadzący do lampy.
• Zaciski korespondencyjne: Pozostałe dwa zaciski służą do połączenia obu włączników schodowych ze sobą. Często są oznaczone cyframi 1 i 2 lub symbolami strzałek. To właśnie przez nie "korespondują" ze sobą oba włączniki, umożliwiając zmianę stanu oświetlenia z dwóch różnych miejsc.

Czy oznaczenia w seriach Ospel Sonata, As i Aria się różnią? Krótki przewodnik

Ospel oferuje włączniki schodowe w wielu popularnych seriach, takich jak Sonata, As, Aria czy Impresja. Chociaż wygląd zewnętrzny, kształt klawiszy czy materiały mogą się różnić, fundamentalne oznaczenia i zasada działania zacisków w włącznikach schodowych pozostają spójne. Oznaczenia L/P oraz 1/2 są standardem. Zawsze jednak warto zerknąć na schemat dołączony do konkretnego produktu, aby upewnić się co do specyfiki danego modelu.

Podłączamy włącznik schodowy Ospel krok po kroku: Prosty schemat, który zawsze działa

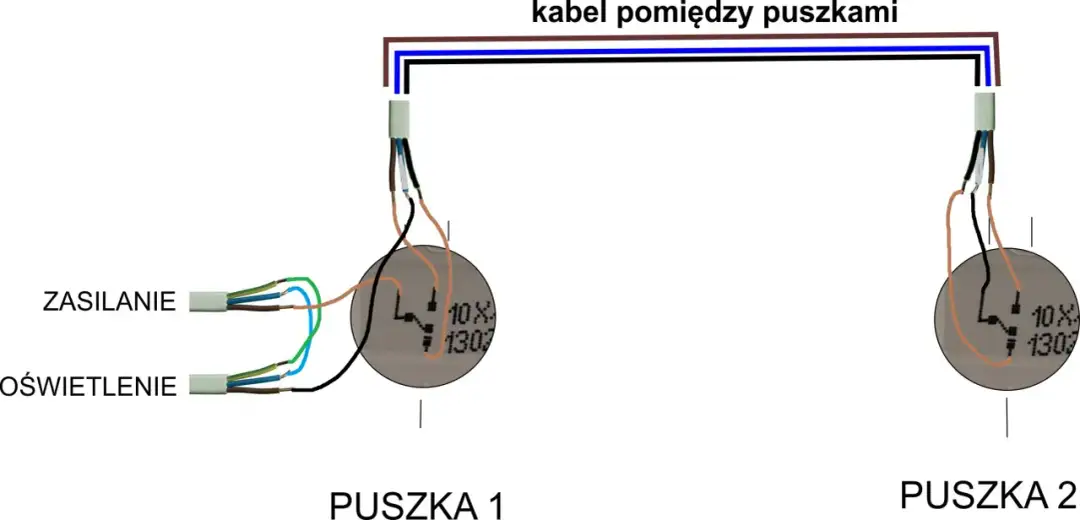

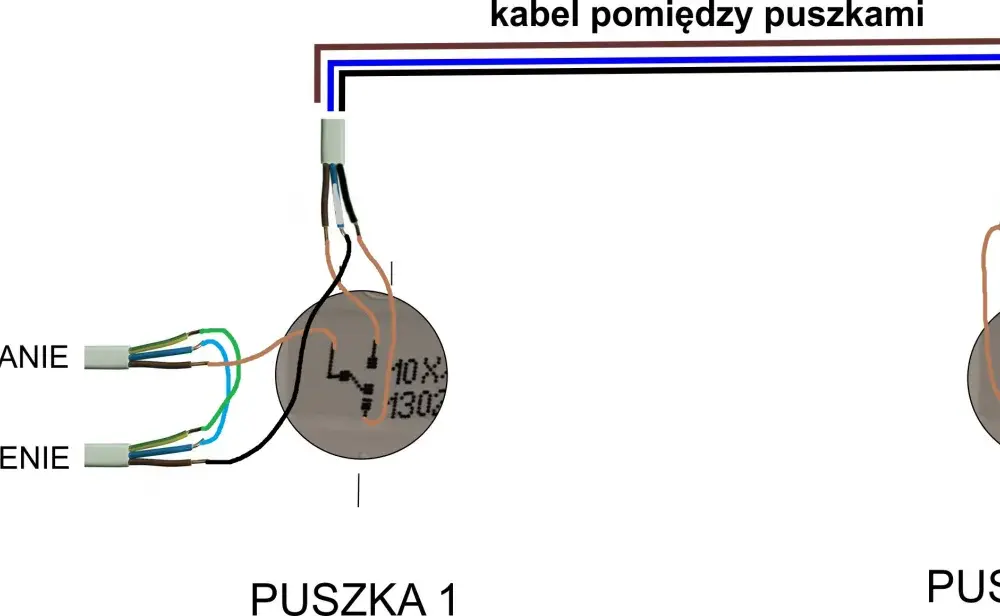

Po zapewnieniu bezpieczeństwa i zapoznaniu się z budową włącznika, możemy przystąpić do właściwego podłączenia. Poniżej przedstawiamy uniwersalny schemat, który pozwoli Ci prawidłowo zainstalować włącznik schodowy Ospel.

Krok 1: Podłączenie zasilania – gdzie wpiąć przewód fazowy w pierwszym włączniku?

Rozpoczynamy od pierwszego włącznika w obwodzie, czyli tego, do którego doprowadzony jest przewód zasilający. Zidentyfikuj przewód fazowy (L), który w polskiej instalacji ma zazwyczaj kolor brązowy, czarny lub rzadziej szary. Ten przewód podłącz do zacisku wspólnego (L/P/czerwony) pierwszego włącznika schodowego Ospel.

Krok 2: Przewody korespondencyjne – jak połączyć oba włączniki ze sobą?

Teraz połącz oba włączniki schodowe. Z dwóch pozostałych zacisków pierwszego włącznika (zaciski korespondencyjne 1 i 2) wyprowadź dwa przewody. Te przewody nazywane są korespondencyjnymi. Poprowadź je do drugiego włącznika schodowego i podłącz je do jego zacisków korespondencyjnych (również 1 i 2). Ważne jest, aby połączenie było "krzyżowe" lub "proste" byleby jeden przewód z 1 szedł do 1, a drugi z 2 do 2 (lub na odwrót, co nie ma znaczenia dla działania, ale dla porządku).

Krok 3: Od drugiego włącznika do lampy – jak prawidłowo zamknąć obwód?

Ostatnim etapem jest podłączenie drugiego włącznika do lampy. Z zacisku wspólnego (L/P/czerwony) drugiego włącznika schodowego Ospel wyprowadź przewód fazowy, który poprowadzisz bezpośrednio do lampy. Ten przewód będzie dostarczał zasilanie do źródła światła po przełączeniu włącznika.

Rola przewodów N (niebieski) i PE (żółto-zielony) – dlaczego omijają włącznik?

Ważne jest, aby pamiętać o przewodach neutralnym (N) i ochronnym (PE). Przewód neutralny ma kolor niebieski, a ochronny żółto-zielony. Te przewody nie są podłączane do włączników schodowych. Ich rola polega na bezpośrednim doprowadzeniu do lampy. Włączniki schodowe służą jedynie do przerywania i załączania obwodu fazowego, natomiast przewody N i PE zapewniają zamknięcie obwodu i bezpieczeństwo, dlatego omijają mechanizm włącznika i są prowadzone bezpośrednio do oprawy oświetleniowej.

Wersja dla zaawansowanych: Jak podłączyć podwójny włącznik schodowy Ospel?

Podwójny włącznik schodowy Ospel to rozwiązanie dla tych, którzy potrzebują sterować dwoma niezależnymi obwodami oświetlenia z dwóch miejsc. Jest to często spotykane w większych pomieszczeniach, na długich korytarzach lub gdy chcemy oddzielnie sterować np. oświetleniem głównym i kinkietami.

Dwa światła, dwa przyciski: Kiedy potrzebujesz włącznika podwójnego?

Podwójny włącznik schodowy jest idealny, gdy masz dwa niezależne źródła światła (np. żyrandol i taśmę LED, lub dwie grupy halogenów) i chcesz mieć możliwość ich włączania/wyłączania z dwóch różnych lokalizacji. Przykładowo, możesz nim sterować oświetleniem na klatce schodowej oraz dodatkowym oświetleniem akcentującym, takim jak kinkiety, z dołu i góry schodów.

Schemat podłączenia dla dwóch niezależnych obwodów – na co zwrócić uwagę?

Podwójny włącznik schodowy Ospel to w zasadzie dwa pojedyncze włączniki schodowe umieszczone w jednej obudowie. Oznacza to, że każdy z "przycisków" będzie miał swój własny zacisk wspólny (L/P) oraz dwa zaciski korespondencyjne (1 i 2). W praktyce będziesz potrzebować:

• Dwóch przewodów fazowych wejściowych (lub jednego rozgałęzionego) doprowadzonych do zacisków wspólnych (L/P) w pierwszym podwójnym włączniku.
• Dwóch par przewodów korespondencyjnych, które połączą zaciski korespondencyjne (1 i 2) pierwszego podwójnego włącznika z analogicznymi zaciskami drugiego podwójnego włącznika.
• Dwóch przewodów fazowych wyjściowych z zacisków wspólnych (L/P) drugiego podwójnego włącznika, prowadzących do dwóch niezależnych lamp.

Kluczowe jest staranne zidentyfikowanie, który zestaw zacisków odpowiada za który obwód oświetleniowy, aby uniknąć pomyłek i zapewnić prawidłowe działanie każdego z niezależnych świateł.

Coś poszło nie tak? Najczęstsze błędy montażowe i proste sposoby ich naprawy

Nawet przy największej staranności, podczas podłączania włącznika schodowego mogą pojawić się problemy. Zrozumienie najczęstszych błędów i sposobów ich diagnozowania pomoże szybko przywrócić prawidłowe działanie instalacji.

Światło działa tylko "w jedną stronę" – gdzie najprawdopodobniej popełniłeś błąd?

Jeśli światło włącza się lub wyłącza tylko z jednego włącznika, a z drugiego reaguje nieprawidłowo (np. włącza się tylko, gdy pierwszy jest w konkretnej pozycji), najprawdopodobniej popełniłeś błąd w podłączeniu przewodów korespondencyjnych. Sprawdź dokładnie, czy przewody z zacisków 1 i 2 pierwszego włącznika są prawidłowo podłączone do zacisków 1 i 2 drugiego włącznika. Często problemem jest zamiana miejscami przewodów korespondencyjnych lub błędne podłączenie jednego z nich do zacisku wspólnego zamiast do korespondencyjnego.

Brak reakcji na przełączanie – prosta diagnostyka problemu krok po kroku

Gdy po podłączeniu włączników oświetlenie w ogóle nie reaguje, wykonaj następujące kroki diagnostyczne (zawsze po uprzednim wyłączeniu zasilania!):

1. Sprawdź bezpiecznik: Upewnij się, że bezpiecznik obwodu nie został wyłączony lub nie "wybił".
2. Sprawdź zasilanie: Za pomocą próbnika napięcia sprawdź, czy przewód fazowy (L) doprowadzający prąd do pierwszego włącznika jest pod napięciem (po włączeniu bezpiecznika i z zachowaniem ostrożności).
3. Sprawdź wszystkie połączenia: Odkręć włączniki i upewnij się, że wszystkie przewody są solidnie wpięte w zaciski, a izolacja jest prawidłowo zdjęta, umożliwiając dobry kontakt. Sprawdź również połączenia przy lampie.
4. Ciągłość obwodu: Jeśli masz multimetr, możesz sprawdzić ciągłość przewodów korespondencyjnych oraz przewodu od drugiego włącznika do lampy.

Przeczytaj również: Porównywarka zegarków - najwięcej opcji i dokładne porównania.

Kiedy powiedzieć "stop" i wezwać profesjonalnego elektryka?

Twoje bezpieczeństwo jest najważniejsze. Jeśli po wykonaniu powyższych kroków problem nadal występuje, czujesz się niepewnie, zauważysz iskrzenie, dym, nietypowe zapachy lub po prostu nie masz pewności co do swoich działań, natychmiast przerwij pracę i wezwij wykwalifikowanego elektryka. Profesjonalista szybko zdiagnozuje problem i bezpiecznie go rozwiąże, minimalizując ryzyko uszkodzenia instalacji lub, co gorsza, wypadku.
