Symbol wyłącznika schodowego, znanego również jako łącznik zmienny, jest fundamentalnym elementem przy tworzeniu i odczytywaniu schematów elektrycznych. Zrozumienie jego graficznej reprezentacji, zgodnej z normami takimi jak PN-EN 60617, jest kluczowe dla każdego elektryka, instalatora, a także dla osób samodzielnie wykonujących remonty, które chcą prawidłowo interpretować projekty instalacji. W tym artykule przyjrzymy się dokładnie, jak wygląda ten symbol, co oznaczają jego poszczególne elementy, a także jak odróżnić go od innych typów łączników.
Kluczowe informacje o symbolu wyłącznika schodowego na schematach elektrycznych
- Symbol wyłącznika schodowego jest zdefiniowany w normach, takich jak PN-EN 60617.
- Podstawowy symbol to okrąg z linią zakończoną kreską i charakterystycznym trójkątem lub "daszkiem".
- Wyłącznik schodowy posiada trzy zaciski, co umożliwia sterowanie oświetleniem z dwóch miejsc.
- Wyłącznik krzyżowy rozszerza instalację schodową o dodatkowe punkty sterowania i ma symbol okręgu z krzyżem.
- Istnieją również wyłączniki schodowe podwójne, które w jednej obudowie zawierają dwa niezależne mechanizmy.
Jak bezbłędnie rozpoznać symbol wyłącznika schodowego na schemacie?
Podstawowy symbol graficzny – zobacz, jak wygląda
Symbol wyłącznika schodowego, powszechnie nazywanego również łącznikiem zmiennym, jest ściśle zdefiniowany w międzynarodowych normach dotyczących symboli graficznych w elektrotechnice, takich jak norma IEC 60617, która została w Polsce wdrożona jako PN-EN 60617. Na schematach elektrycznych podstawowy symbol pojedynczego wyłącznika schodowego składa się z kilku kluczowych elementów. Widzimy okrąg, który symbolizuje miejsce montażu łącznika, a od niego odchodzi linia. Ta linia jest zakończona prostopadłą kreską, co jednoznacznie wskazuje na to, że mamy do czynienia z łącznikiem jednobiegunowym. Jednak tym, co odróżnia go od zwykłego łącznika, jest charakterystyczny trójkąt lub tak zwany "daszek" umieszczony w pobliżu punktu styku. Ten niewielki, ale istotny detal graficzny sygnalizuje możliwość przełączania obwodu, co jest sednem funkcjonalności wyłącznika schodowego.
Z czego składa się symbol i co oznaczają jego elementy?
Każdy element symbolu wyłącznika schodowego ma swoje konkretne znaczenie, które pomaga w prawidłowej interpretacji schematu. Okrąg, stanowiący podstawę symbolu, reprezentuje fizyczne miejsce, w którym łącznik jest zamontowany w puszce instalacyjnej lub na ścianie. Linia wychodząca z okręgu i zakończona prostopadłą kreską oznacza, że jest to łącznik jednobiegunowy, czyli taki, który przerywa lub zwiera jeden tor prądowy. Najważniejszym jednak elementem, który odróżnia wyłącznik schodowy od zwykłego, jest wspomniany wcześniej trójkąt lub "daszek". Ten symbol graficzny informuje nas, że łącznik ten nie tylko włącza i wyłącza obwód, ale przede wszystkim ma zdolność przełączania prądu między dwoma różnymi drogami. Ta cecha jest kluczowa dla jego zastosowania w instalacjach, gdzie potrzebujemy sterować oświetleniem z więcej niż jednego miejsca.
Oznaczenia literowe i numeryczne przy symbolu – jak je czytać?
Oprócz podstawowego symbolu graficznego, przy wyłącznikach schodowych na schematach elektrycznych często pojawiają się dodatkowe oznaczenia literowe i numeryczne. Choć nie są one uniwersalne dla wszystkich projektów, zazwyczaj niosą ze sobą ważne informacje. Litery mogą wskazywać na przypisanie łącznika do konkretnego obwodu elektrycznego, na przykład "L1" dla pierwszego obwodu oświetleniowego, "L2" dla drugiego, lub oznaczać jego funkcję w danym systemie. Numery często odnoszą się do numeru obwodu w całym projekcie instalacji, co ułatwia identyfikację i lokalizację danego łącznika w rzeczywistej instalacji. Czasami można spotkać oznaczenia wskazujące na typ łącznika lub jego parametry techniczne, choć te bardziej szczegółowe informacje zazwyczaj znajdują się w legendzie schematu lub specyfikacji technicznej. Znajomość tych dodatkowych oznaczeń, nawet ogólna, znacząco ułatwia pracę z dokumentacją techniczną i pozwala na precyzyjne wykonanie lub modyfikację instalacji.
Dlaczego wyłącznik schodowy to nie to samo co zwykły włącznik światła?
Kluczowa różnica w budowie: 3 zaciski zamiast 2
Fundamentalna różnica między wyłącznikiem schodowym a standardowym włącznikiem światła leży w ich wewnętrznej budowie, a konkretnie w liczbie zacisków przyłączeniowych. Zwykły włącznik światła, używany do prostego sterowania jednym punktem świetlnym z jednego miejsca, posiada zazwyczaj tylko dwa zaciski. Jeden z nich służy do podłączenia przewodu fazowego zasilającego, a drugi do wyprowadzenia przewodu fazowego do obciążenia (np. lampy). Wyłącznik schodowy natomiast jest wyposażony w trzy zaciski. Jeden z nich jest zaciskiem wspólnym, do którego podłączany jest przewód fazowy zasilający lub przewód idący do obciążenia, natomiast pozostałe dwa zaciski służą do podłączenia przewodów, które łączą go z drugim wyłącznikiem schodowym. Ta dodatkowa możliwość przełączania obwodu między dwoma różnymi drogami jest kluczowa dla jego specyficznej funkcji.
Zasada działania: jak przełączanie obwodu pozwala sterować oświetleniem z dwóch miejsc?
Dzięki posiadaniu trzech zacisków i mechanizmowi przełączającemu, wyłącznik schodowy umożliwia realizację niezwykle praktycznego rozwiązania, jakim jest sterowanie jednym obwodem oświetleniowym z dwóch różnych lokalizacji. Wyobraźmy sobie klatkę schodową: chcemy zapalić światło na dole, a zgasić je na górze, lub odwrotnie. Wyłącznik schodowy działa na zasadzie przekierowywania prądu. Gdy jeden wyłącznik jest w pozycji "przełączony na zacisk A", a drugi w pozycji "przełączony na zacisk A", obwód jest zamknięty i światło się świeci. Zmiana pozycji jednego z wyłączników (np. na zacisk B) powoduje przerwanie obwodu, a zmiana pozycji drugiego wyłącznika (np. z powrotem na zacisk A) ponownie zamyka obwód, ale tym razem w innej konfiguracji. Ta synergia działania dwóch wyłączników schodowych pozwala na niezależne włączanie i wyłączanie światła z dowolnego z dwóch punktów, co jest ogromnym udogodnieniem w wielu miejscach.
Symbol wyłącznika schodowego w praktyce – prosty schemat podłączenia

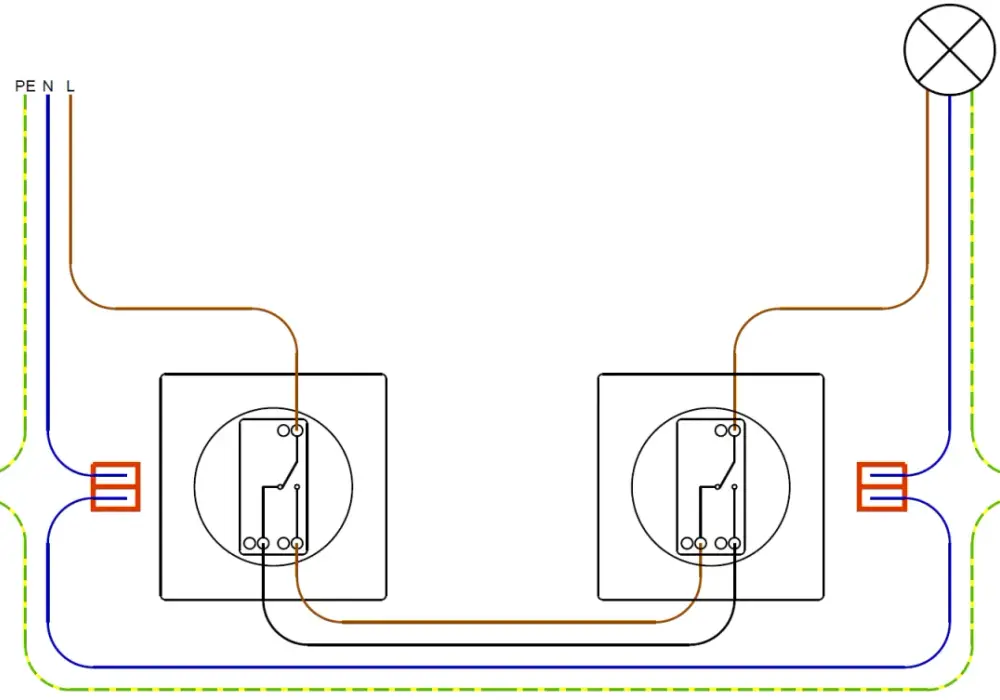

Schemat ideowy: połączenie dwóch wyłączników schodowych z lampą
Na schemacie ideowym połączenie dwóch wyłączników schodowych sterujących jednym punktem świetlnym jest przedstawione w sposób klarowny, ukazujący logikę działania całego układu. Zazwyczaj widzimy symbol zasilania (faza i neutralny), następnie symbol pierwszego wyłącznika schodowego. Od jego wspólnego zacisku odchodzą dwa przewody, zwane przewodami korespondencyjnymi, które biegną do zacisków wyjściowych drugiego wyłącznika schodowego. Zacisk wspólny drugiego wyłącznika schodowego jest następnie połączony z symbolem obciążenia, czyli lampy. Przewód neutralny jest podłączony bezpośrednio do lampy. Taki układ sprawia, że niezależnie od pozycji, jaką zajmują oba wyłączniki, zawsze istnieje możliwość zamknięcia obwodu i doprowadzenia fazy do lampy, co pozwala na sterowanie oświetleniem z dwóch niezależnych punktów.
Rola przewodów korespondencyjnych w instalacji schodowej
Przewody korespondencyjne odgrywają absolutnie kluczową rolę w każdej instalacji schodowej. Są to te dwa przewody, które łączą ze sobą dwa wyłączniki schodowe. Ich zadaniem jest przenoszenie sygnału przełączania między jednym a drugim wyłącznikiem. Działają one jako "drogi", po których prąd może być kierowany. Kiedy zmieniamy pozycję jednego wyłącznika, wpływa to na to, do którego z dwóch przewodów korespondencyjnych jest podłączony wspólny zacisk drugiego wyłącznika. To właśnie dzięki tym przewodom możliwe jest stworzenie obwodu, który może być zamknięty lub otwarty niezależnie od tego, w jakiej pozycji znajduje się drugi wyłącznik. Bez nich instalacja schodowa po prostu by nie działała, ponieważ nie byłoby możliwości "komunikacji" między łącznikami.
Wyłącznik schodowy czy krzyżowy? Jak odróżnić ich symbole i zastosowanie?
Symbol wyłącznika krzyżowego – jak wygląda i czym się różni?
Wyłącznik krzyżowy, choć pełni podobną funkcję do schodowego w kontekście rozszerzania możliwości sterowania oświetleniem, ma odmienny symbol graficzny i nieco inną zasadę działania. Jego symbol zazwyczaj przedstawia okrąg, wewnątrz którego znajduje się charakterystyczny krzyż lub dwie przecinające się linie. Ta wizualna reprezentacja doskonale oddaje jego zdolność do "krzyżowania" obwodów, czyli zmiany konfiguracji połączeń między przewodami. W przeciwieństwie do wyłącznika schodowego, który posiada trzy zaciski, wyłącznik krzyżowy jest wyposażony w cztery zaciski. Dwa z nich służą do podłączenia przewodów korespondencyjnych z poprzedzającego wyłącznika (schodowego lub krzyżowego), a dwa kolejne wyprowadzają przewody korespondencyjne do następnego wyłącznika w szeregu. Ta dodatkowa para zacisków pozwala na bardziej złożone przełączanie obwodów.
Kiedy potrzebujesz tylko dwóch wyłączników schodowych, a kiedy musisz dodać krzyżowy?
Decyzja o zastosowaniu wyłącznika schodowego lub krzyżowego zależy od liczby punktów, z których chcemy sterować oświetleniem. Jeśli potrzebujemy sterować jednym punktem świetlnym z dokładnie dwóch miejsc (np. na początku i końcu krótkiego korytarza, przy wejściu i wyjściu z pokoju), wystarczą dwa wyłączniki schodowe. Sytuacja komplikuje się, gdy chcemy dodać kolejne punkty sterowania. Na przykład, na długiej klatce schodowej z kilkoma piętrami, chcemy mieć możliwość zapalenia lub zgaszenia światła na każdym poziomie. Wówczas, po jednym wyłączniku schodowym na początku i końcu instalacji, pomiędzy nimi musimy umieścić jeden lub więcej wyłączników krzyżowych. Każdy wyłącznik krzyżowy dodaje możliwość sterowania z jednego dodatkowego miejsca. Zatem do sterowania z trzech miejsc potrzebujemy dwóch schodowych i jednego krzyżowego, do czterech miejsc dwóch schodowych i dwóch krzyżowych, i tak dalej.

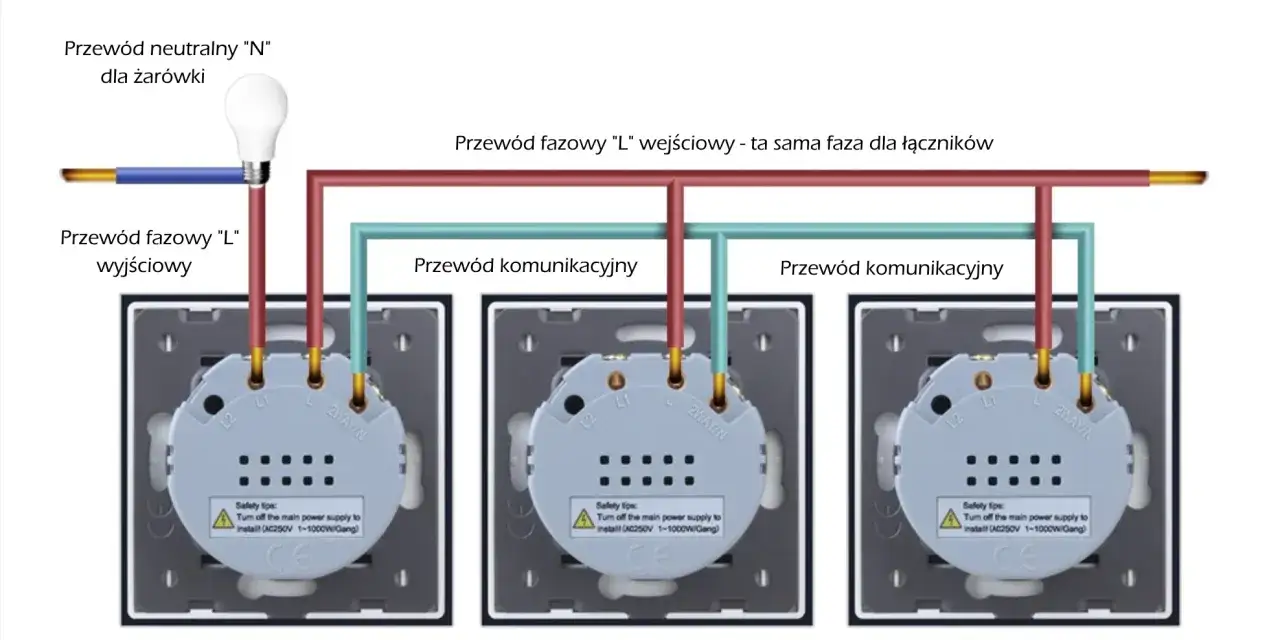

Schemat rozszerzony: instalacja z użyciem wyłącznika krzyżowego do sterowania z 3 miejsc
Schemat ideowy instalacji umożliwiającej sterowanie oświetleniem z trzech miejsc wygląda następująco: na początku obwodu znajduje się pierwszy wyłącznik schodowy, który jest podłączony do zasilania. Od jego zacisków wyjściowych odchodzą dwa przewody korespondencyjne, które biegną do zacisków wejściowych pierwszego wyłącznika krzyżowego. Następnie, od dwóch zacisków wyjściowych tego wyłącznika krzyżowego, ponownie wychodzą dwa przewody korespondencyjne, które trafiają do zacisków wejściowych drugiego wyłącznika schodowego. Zacisk wspólny tego drugiego wyłącznika schodowego jest następnie połączony z lampą. W tej konfiguracji wyłącznik krzyżowy zawsze znajduje się pomiędzy dwoma wyłącznikami schodowymi, pełniąc rolę "przełącznika pośredniczącego", który umożliwia zmianę konfiguracji obwodu i tym samym sterowanie z dodatkowego punktu. Jest to kluczowe dla zapewnienia funkcjonalności w bardziej rozbudowanych instalacjach.

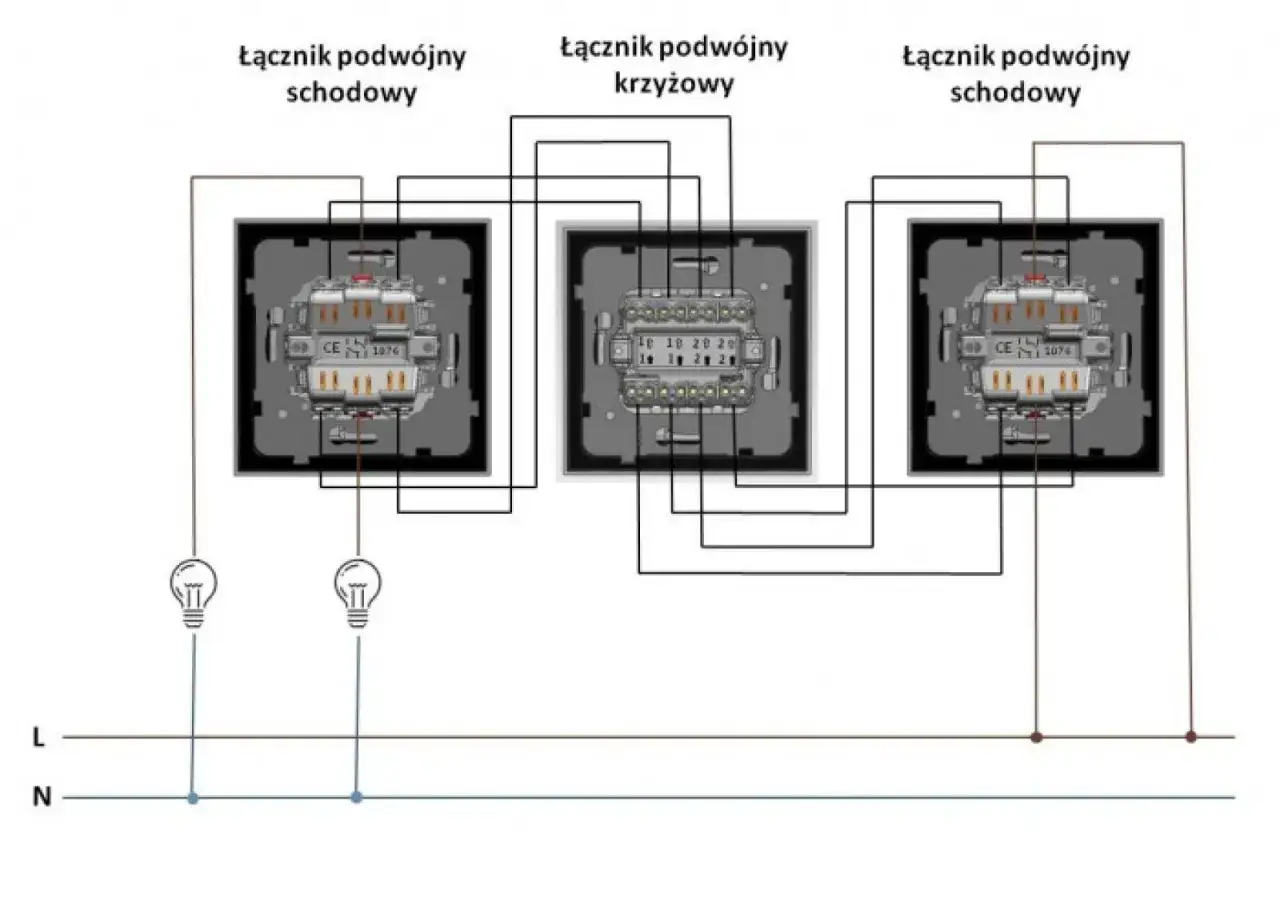

A co z wyłącznikiem schodowym podwójnym? Symbol i zastosowanie
Jak wygląda symbol podwójnego łącznika schodowego?
Wyłącznik schodowy podwójny to urządzenie, które w jednej obudowie integruje dwa niezależne mechanizmy wyłączników schodowych. Na schemacie elektrycznym jego symbol jest zazwyczaj przedstawiany jako zdublowany symbol pojedynczego łącznika schodowego. Oznacza to, że widzimy dwa zestawy symboli (okrąg z linią, kreską i "daszkiem"), umieszczone obok siebie lub w ramach jednego, bardziej złożonego oznaczenia. Każdy z tych podwójnych elementów reprezentuje jeden niezależny mechanizm schodowy. Takie przedstawienie graficzne jasno komunikuje, że mamy do czynienia z jednym fizycznym urządzeniem, które jednak pełni funkcję dwóch oddzielnych wyłączników, każdy ze swoimi trzema zaciskami przyłączeniowymi.
Przeczytaj również: Co to są wirtualne pieniądze? Definicja i ich praktyczne zastosowania.
Praktyczny przykład: kiedy warto zastosować wyłącznik podwójny na klatce schodowej?
Wyłącznik schodowy podwójny znajduje zastosowanie w sytuacjach, gdy chcemy z dwóch miejsc sterować dwoma różnymi obwodami oświetleniowymi. Klasycznym przykładem jest klatka schodowa. Możemy chcieć niezależnie sterować głównym oświetleniem sufitowym oraz dodatkowymi kinkietami ściennymi. Używając jednego podwójnego wyłącznika schodowego na dole i drugiego na górze, możemy zapalać i gasić światło sufitowe z obu miejsc, a także niezależnie sterować kinkietami z tych samych dwóch punktów. Innym przykładem może być sterowanie oświetleniem na podeście schodowym oraz oświetleniem na biegu schodów, gdzie chcemy mieć możliwość włączenia tylko jednego z nich, lub obu jednocześnie, z dwóch różnych lokalizacji. Dzięki temu rozwiązaniu oszczędzamy miejsce na ścianie i upraszczamy instalację, mając dwa niezależne mechanizmy w jednej ramce.
