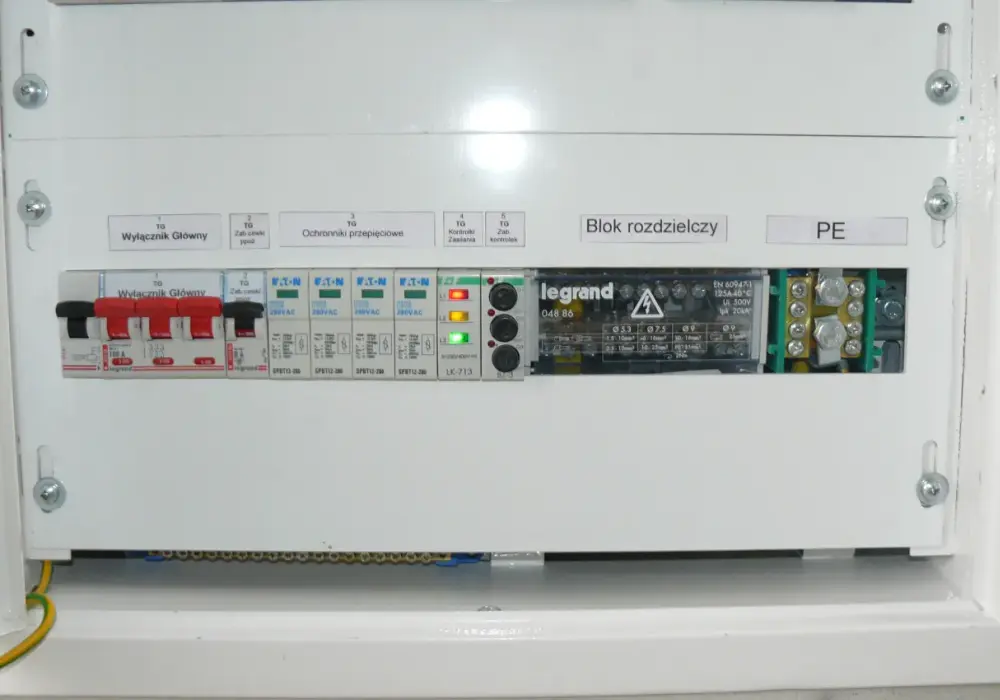

Zabezpieczenie kontrolek faz w rozdzielnicach elektrycznych to często pomijany, lecz kluczowy element zapewniający niezawodność i bezpieczeństwo całej instalacji. Ten artykuł wyjaśni, dlaczego nawet tak małe komponenty wymagają dedykowanej ochrony, przedstawiając skuteczne metody i praktyczne wskazówki, które pomogą uniknąć kosztownych błędów i przestojów.
Zabezpieczenie kontrolek faz to podstawa niezawodnej instalacji elektrycznej
- Zabezpieczanie kontrolek faz jest kluczowe dla selektywności i uniknięcia przestojów w całej instalacji.
- Do ochrony stosuje się miniaturowe wyłączniki nadprądowe (np. B2), bezpieczniki topikowe (mA do 2A) lub zintegrowane moduły.
- Należy dobierać niskie prądy znamionowe zabezpieczeń, adekwatne do znikomego poboru prądu przez lampki.
- Każda faza powinna być zabezpieczona osobno, aby zachować sygnalizację na pozostałych, działających fazach.
- Brak zabezpieczenia lub niewłaściwy dobór wartości grozi uszkodzeniem aparatury i awarią całej rozdzielnicy.
Dlaczego zabezpieczenie kontrolek faz to konieczność, a nie nadgorliwość?
Często można spotkać się z opinią, że zabezpieczanie kontrolek faz jest zbędnym wydatkiem i nadgorliwością. Nic bardziej mylnego! Choć lampki sygnalizacyjne pobierają znikome ilości prądu, ich uszkodzenie może mieć daleko idące konsekwencje dla całej instalacji. Pominięcie tego drobnego, ale istotnego elementu, może prowadzić do nieprzewidzianych awarii i kosztownych przestojów, które w dłuższej perspektywie znacząco przewyższą koszt zastosowania odpowiednich zabezpieczeń.
Potencjalne skutki zwarcia w małej lampce – jak drobna awaria może wyłączyć cały obiekt?
Wyobraźmy sobie sytuację, w której dochodzi do zwarcia wewnątrz niezabezpieczonej lampki sygnalizacyjnej. Nawet tak niewielka awaria, ze względu na brak dedykowanego zabezpieczenia, może spowodować przepływ zbyt dużego prądu. Ten prąd, zanim dotrze do właściwego zabezpieczenia obwodu, może doprowadzić do zadziałania głównego wyłącznika różnicowoprądowego lub wyłącznika nadprądowego całego obwodu, a w skrajnych przypadkach nawet zabezpieczenia głównego zasilania. Skutkiem tego jest niepotrzebny przestój całego obiektu fabryki, biura czy nawet domu. Dodatkowo, diagnostyka takiej awarii staje się znacznie trudniejsza, ponieważ trzeba zlokalizować przyczynę, która pozornie jest trywialna. Według danych Instalacje Elektryczne, istnieje również ryzyko "wyparowania" lampki, czyli jej gwałtownego zniszczenia w wyniku zwarcia, co może uszkodzić sąsiednią aparaturę w rozdzielnicy.
Zasada selektywności: klucz do niezawodności Twojej instalacji elektrycznej
Kluczowym pojęciem w kontekście zabezpieczeń elektrycznych jest zasada selektywności. Oznacza ona, że w przypadku wystąpienia zakłócenia lub zwarcia, powinien zadziałać tylko ten element zabezpieczający, który jest najbliżej miejsca uszkodzenia i posiada najmniejszą wartość znamionową. Dedykowane zabezpieczenie kontrolek faz pomaga zachować tę zasadę. Dzięki niemu, w sytuacji awarii lampki, zadziała jedynie mały bezpiecznik lub wyłącznik nadprądowy o niskim prądzie znamionowym, dedykowany właśnie dla tego obwodu. Pozwala to na utrzymanie zasilania na pozostałych, sprawnych obwodach i minimalizuje obszar dotknięty awarią. Bez takiego zabezpieczenia, zadziałałby wyłącznik główny, co jest niepożądane i nieefektywne.
Czy przepisy i normy wymagają dobezpieczania obwodów sygnalizacyjnych?
Chociaż wprost w przepisach i normach często nie znajdziemy jednoznacznego zapisu nakazującego stosowanie dedykowanych zabezpieczeń dla każdej pojedynczej lampki sygnalizacyjnej, to jednak takie działanie jest w pełni zgodne z ogólnymi zasadami dobrej praktyki inżynierskiej i sztuki instalacyjnej. Normy takie jak PN-HD 60364-4-43 "Instalacje elektryczne niskiego napięcia Część 4-43: Ochrona dla zapewnienia bezpieczeństwa Ochrona przed nadmiernym prądem" kładą nacisk na zapewnienie ochrony przed skutkami zwarć i przeciążeń. Zabezpieczenie kontrolek faz jest logicznym rozszerzeniem tych zasad, mającym na celu zapewnienie bezpieczeństwa i niezawodności całej instalacji, minimalizując ryzyko niepotrzebnych wyłączeń i uszkodzeń.
Przegląd skutecznych metod ochrony: co wybrać do swojej rozdzielnicy?
Na rynku dostępnych jest kilka sprawdzonych i skutecznych metod zabezpieczania kontrolek faz. Wybór konkretnego rozwiązania zależy od kilku czynników, takich jak dostępna przestrzeń w rozdzielnicy, budżet oraz indywidualne preferencje instalatora. Każda z tych metod ma swoje zalety i jest stosowana w zależności od specyfiki instalacji.
Metoda #1: Wyłączniki nadprądowe (MCB) – kiedy "eska" B2 to najlepszy wybór?
Jednym z najczęściej stosowanych rozwiązań są miniaturowe wyłączniki nadprądowe, potocznie nazywane "eski". W przypadku zabezpieczania kontrolek faz kluczowe jest zastosowanie wyłączników o najniższych dostępnych prądach znamionowych. Najczęściej wybieranym wariantem jest wyłącznik o wartości 2 amperów (A), z charakterystyką wyzwalania typu B (np. S201 B2). Charakterystyka B jest zazwyczaj najbardziej odpowiednia dla obwodów sygnalizacyjnych, ponieważ zapewnia szybkie zadziałanie w przypadku zwarcia, nie reagując na chwilowe, niewielkie przepięcia, które mogłyby wystąpić w sieci. Jest to rozwiązanie niezawodne i powszechnie dostępne.

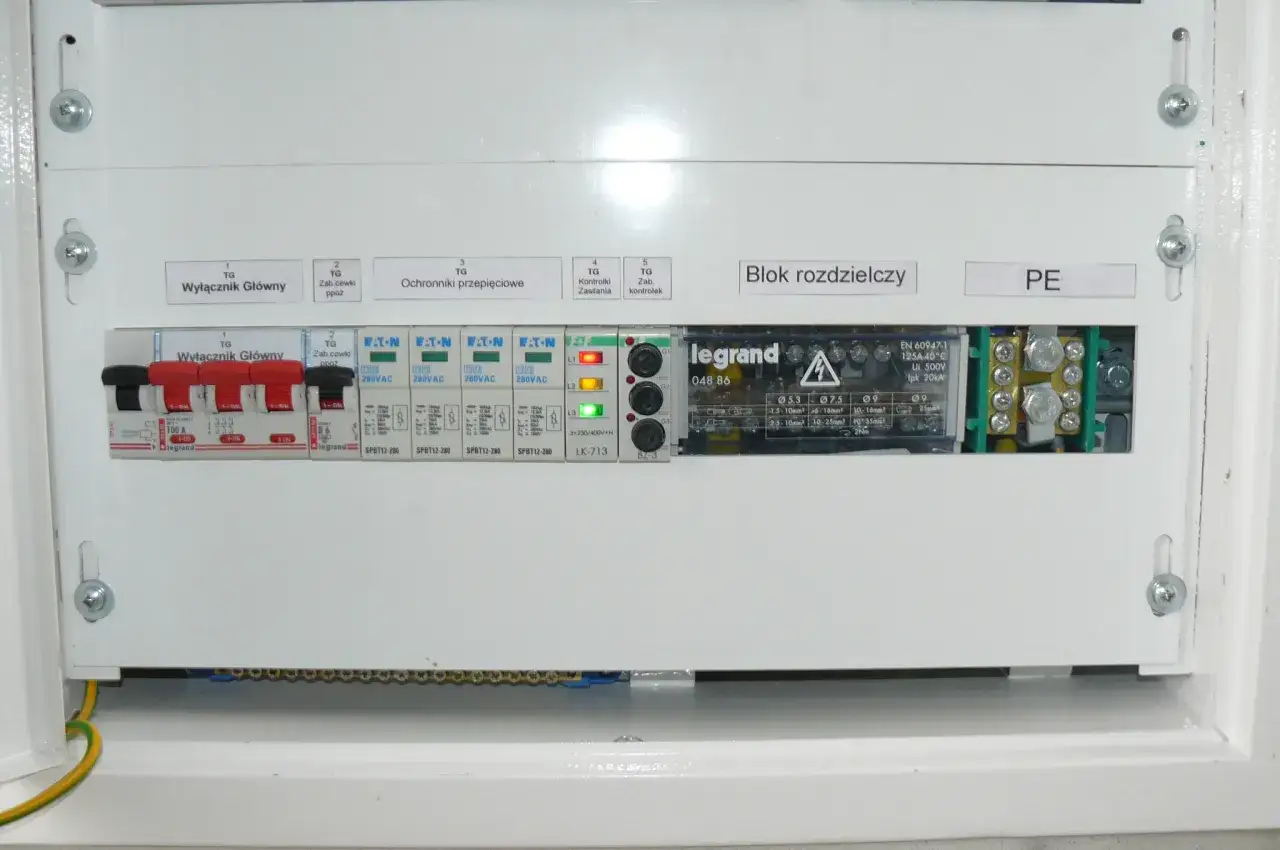

Metoda #2: Bezpieczniki topikowe – klasyczne, tanie i niezawodne rozwiązanie na szynę DIN
Bezpieczniki topikowe stanowią klasyczne, bardzo ekonomiczne i niezawodne rozwiązanie. W rozdzielnicach elektrycznych najczęściej montuje się je w specjalnych podstawach bezpiecznikowych, które są przystosowane do montażu na standardowej szynie DIN. Wkładki topikowe, które zabezpieczają obwód, dostępne są w różnych rozmiarach, takich jak popularne 5x20 mm, a także większe 10x38 mm. Kluczowe jest dobranie odpowiedniej wartości prądu znamionowego dla kontrolek faz stosuje się wkładki o bardzo niskich wartościach, zazwyczaj od kilkuset miliamperów (mA) do maksymalnie 2 A. Jest to rozwiązanie proste w wymianie i skuteczne.
Metoda #3: Moduły zintegrowane – lampka i zabezpieczenie w jednym dla oszczędności miejsca
Dla instalacji, gdzie przestrzeń w rozdzielnicy jest ograniczona, idealnym rozwiązaniem mogą okazać się zintegrowane moduły lampek sygnalizacyjnych z wbudowanym zabezpieczeniem topikowym. Takie urządzenia łączą funkcję kontrolki faz i jej ochrony w jednym, kompaktowym urządzeniu. Jest to bardzo wygodne rozwiązanie, które znacząco upraszcza montaż i zmniejsza liczbę potrzebnych komponentów. Na rynku dostępne są moduły od renomowanych producentów, takich jak F&F, Hager, Eaton czy Legrand, oferujące różne konfiguracje i parametry.
Jak poprawnie dobrać wartość zabezpieczenia? Kluczowa zasada, której musisz się trzymać
Dobór odpowiedniej wartości zabezpieczenia dla kontrolek faz jest absolutnie krytyczny i wymaga zastosowania się do jednej, prostej zasady. Niewłaściwy wybór może sprawić, że cała idea zabezpieczenia obwodu stanie się bezcelowa, a nawet niebezpieczna.
Dlaczego zabezpieczenie 10 A lub 16 A to poważny błąd?
Stosowanie zabezpieczeń o typowych wartościach, takich jak 10 A lub 16 A, które są powszechnie używane do ochrony obwodów gniazd, w przypadku kontrolek faz jest poważnym błędem. Lampki sygnalizacyjne pobierają prąd rzędu kilku do kilkunastu miliamperów. Zabezpieczenie o wartości 10 A lub 16 A jest tak wysokie, że w przypadku zwarcia w lampce nie zadziała ono w ogóle. Prąd zwarciowy, choć dla lampki jest niebezpieczny, będzie dla takiego zabezpieczenia wartością znikomą. W efekcie, zamiast chronić, takie zabezpieczenie staje się jedynie "bezpiecznikiem obwodu", niwecząc ideę selektywności i nie chroniąc samej lampki ani sąsiedniej aparatury przed skutkami zwarcia.
Dobór prądu znamionowego a typ lampki (LED vs. neonówka)
Typ lampki sygnalizacyjnej ma znaczenie przy doborze zabezpieczenia, głównie ze względu na różnice w poborze prądu. Starsze lampki neonówkowe, choć rzadziej stosowane, pobierają nieco więcej prądu niż nowoczesne lampki LED. Lampki LED charakteryzują się bardzo niskim poborem prądu, często poniżej 10 mA. Oznacza to, że dla obwodów z lampkami LED można rozważyć zastosowanie jeszcze niższych wartości zabezpieczeń, jeśli są dostępne na rynku na przykład bezpieczników topikowych o wartościach poniżej 100 mA. Niezależnie od typu lampki, zawsze należy dobierać wartość zabezpieczenia minimalnie wyższą niż nominalny prąd pracy lampki, ale jednocześnie na tyle niską, aby zapewnić szybkie i skuteczne zadziałanie w przypadku wystąpienia zwarcia. Zawsze należy sprawdzić dokumentację techniczną lampki, aby poznać jej dokładny pobór prądu.
Najczęstsze błędy przy montażu i zabezpieczaniu kontrolek – sprawdź, czy ich nie popełniasz
Nawet w przypadku tak pozornie prostych elementów jak kontrolki faz, można popełnić szereg błędów, które negatywnie wpłyną na bezpieczeństwo i niezawodność instalacji. Świadomość tych pułapek jest kluczowa dla każdego instalatora.
Błąd #1: Brak jakiegokolwiek zabezpieczenia – "przecież to tylko mała lampka"
Jest to zdecydowanie najczęściej popełniany błąd, zwłaszcza w mniejszych, domowych rozdzielnicach. Wielu instalatorów bagatelizuje znaczenie zabezpieczania kontrolek, wychodząc z założenia, że skoro lampka pobiera znikomy prąd, to nie potrzebuje dodatkowej ochrony. Jest to jednak działanie ryzykowne i niezgodne z zasadami sztuki instalacyjnej. Jak już wspomniano, zwarcie w takiej lampce może doprowadzić do uszkodzenia sąsiedniej aparatury, a nawet do pożaru, jeśli nie zadziała żadne zabezpieczenie. Jest to prosta droga do kosztownych napraw i awarii.
Błąd #2: Jedno wspólne zabezpieczenie dla trzech różnych faz
Kolejnym częstym błędem jest stosowanie jednego, wspólnego zabezpieczenia (np. jednej "eski" lub jednego bezpiecznika topikowego) dla wszystkich trzech faz, do których podłączone są kontrolki. Jest to nieprawidłowe podejście. Dobrą praktyką jest zabezpieczanie każdej fazy osobno. Pozwala to na zachowanie sygnalizacji na pozostałych, działających fazach w przypadku awarii jednej z nich. Jeśli jedna faza ulegnie awarii i zadziała jej zabezpieczenie, lampki na pozostałych dwóch fazach nadal będą świecić, informując o prawidłowym napięciu. Ułatwia to również diagnostykę problemu.
Błąd #3: Niewłaściwy dobór charakterystyki wyłącznika (B czy C?)
Przy stosowaniu wyłączników nadprądowych do zabezpieczania kontrolek faz, ważny jest również dobór odpowiedniej charakterystyki wyzwalania. Często spotyka się wyłączniki o charakterystyce C, które są przeznaczone dla obciążeń z dużymi prądami rozruchowymi, np. silników. Jednakże, obwody sygnalizacyjne, składające się głównie z lampek, są zazwyczaj obciążeniami rezystancyjnymi o bardzo niskim prądzie rozruchowym. W takim przypadku charakterystyka B jest zazwyczaj bardziej odpowiednia. Zapewnia ona szybsze zadziałanie w przypadku zwarcia, co jest kluczowe dla ochrony. Stosowanie charakterystyki C może opóźnić zadziałanie zabezpieczenia, zwiększając ryzyko uszkodzenia.

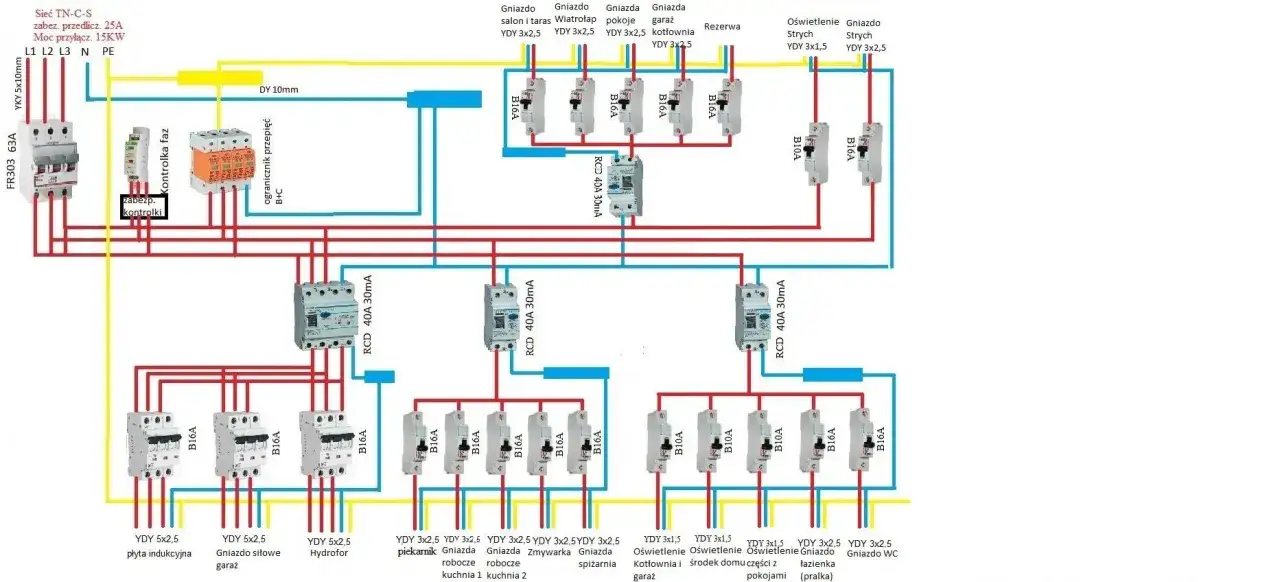

Praktyczne schematy podłączeń – zobacz, jak to zrobić krok po kroku
Poprawne podłączenie kontrolek faz z zastosowaniem odpowiednich zabezpieczeń jest kluczowe dla zapewnienia ich prawidłowego działania i bezpieczeństwa. Poniżej przedstawiam trzy podstawowe schematy, które ilustrują najczęściej stosowane rozwiązania.

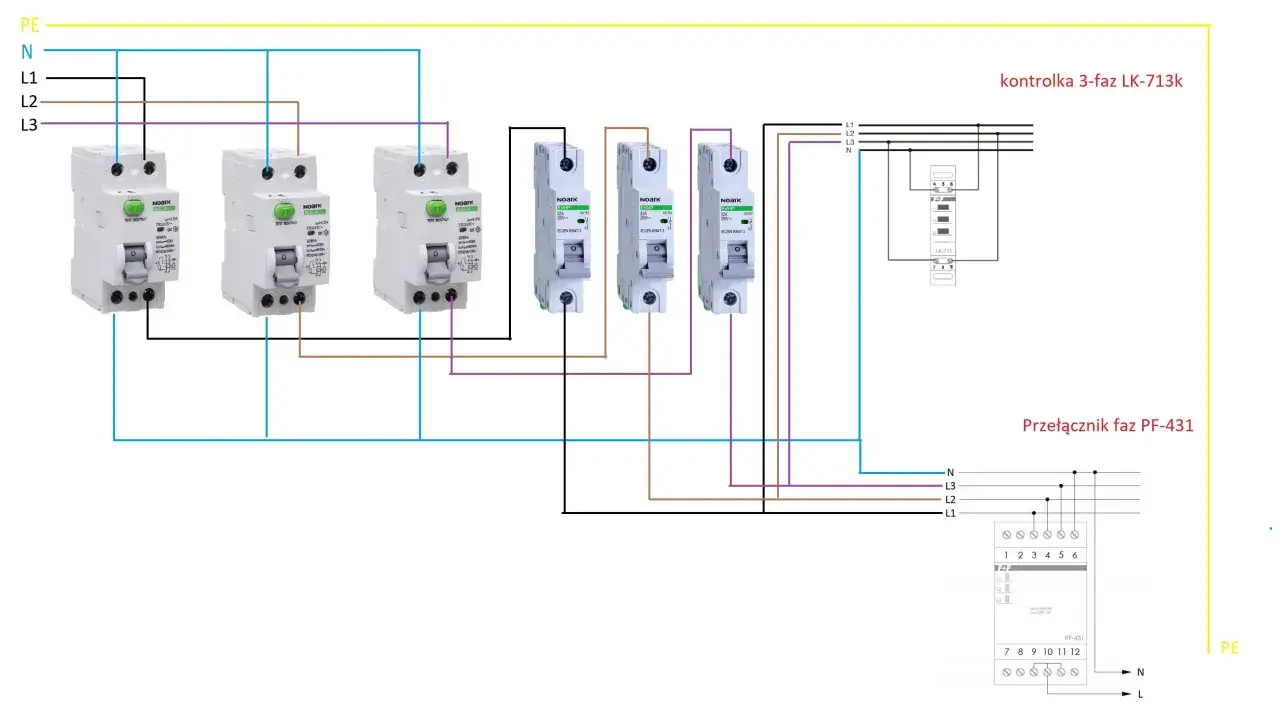

Schemat A: Zabezpieczenie trzech faz za pomocą wyłączników miniaturowych
W tym schemacie, dla każdej z trzech faz (L1, L2, L3) stosujemy oddzielny miniaturowy wyłącznik nadprądowy o niskim prądzie znamionowym, na przykład S201 B2. Zasilanie z sieci (L1, L2, L3) jest najpierw podłączane do zacisków wejściowych poszczególnych wyłączników. Z zacisków wyjściowych wyłączników, prąd jest następnie doprowadzany do odpowiednich zacisków w lampkach sygnalizacyjnych. Należy pamiętać o podłączeniu przewodu neutralnego (N) bezpośrednio do lampek sygnalizacyjnych, ponieważ jest on niezbędny do ich prawidłowego działania. Każdy wyłącznik chroni swoją fazę niezależnie.

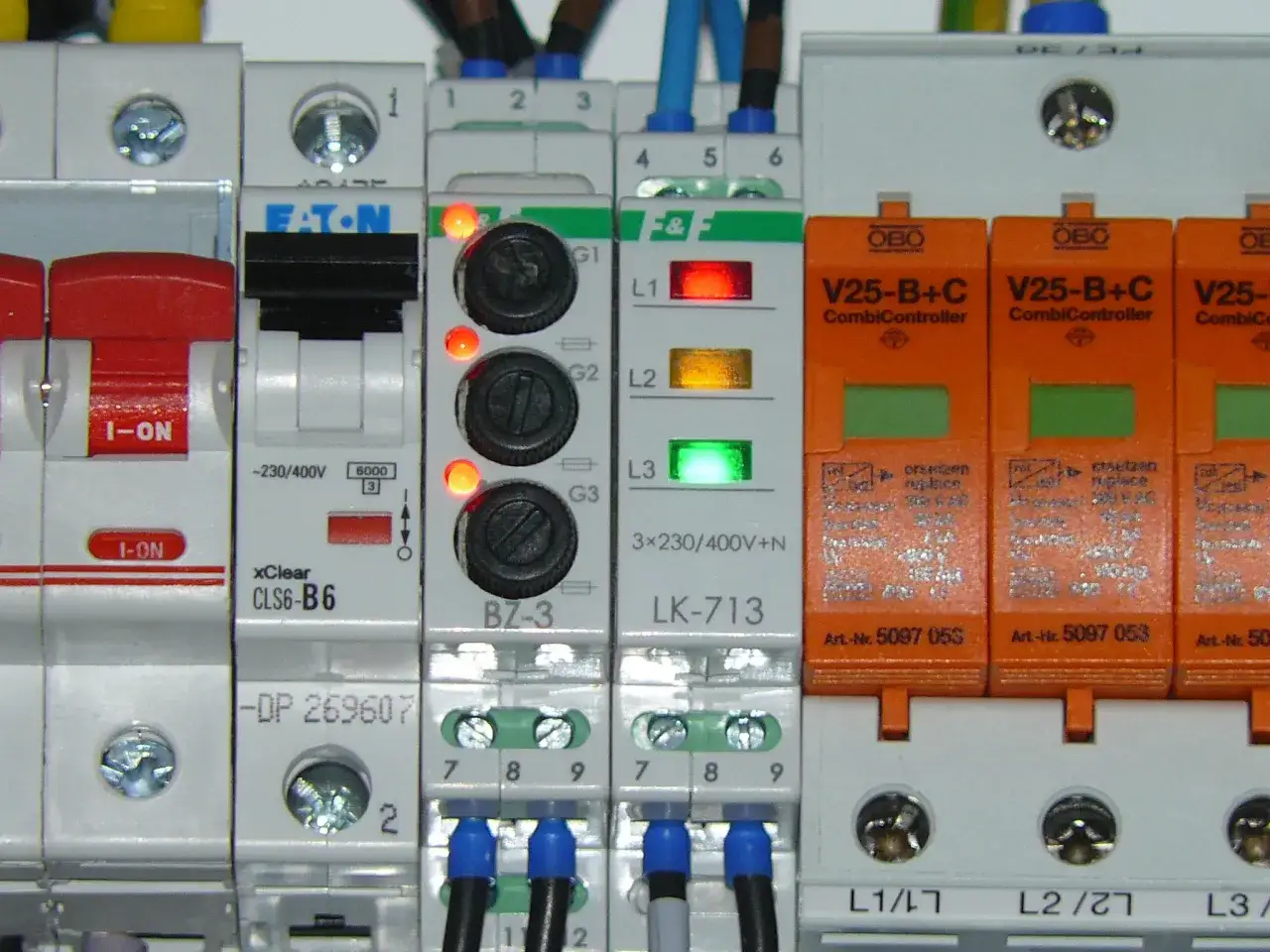

Schemat B: Zastosowanie potrójnej podstawy bezpiecznikowej
Alternatywnym rozwiązaniem jest zastosowanie potrójnej podstawy bezpiecznikowej, która jest montowana na szynie DIN. Alternatywnie można użyć trzech pojedynczych podstaw. Zasilanie z sieci (L1, L2, L3) jest podłączane do wejść podstaw bezpiecznikowych. Wewnątrz podstaw umieszczone są wkładki topikowe o niskiej wartości prądu znamionowego (np. 0.5 A lub 1 A). Z wyjść podstawek bezpiecznikowych prąd jest doprowadzany do lampek sygnalizacyjnych. Podobnie jak w poprzednim schemacie, konieczne jest podłączenie przewodu neutralnego (N) do lampek. Każda faza jest chroniona przez swój własny bezpiecznik.
Przeczytaj również: Panele fotowoltaiczne pionowe vs. tradycyjne - który rodzaj lepszy dla domu?
Schemat C: Podłączenie gotowej lampki trójfazowej z wbudowanym zabezpieczeniem
Najprostszym i najbardziej oszczędnym pod względem miejsca rozwiązaniem jest zastosowanie gotowego modułu lampki trójfazowej z wbudowanym zabezpieczeniem topikowym. W tym przypadku instalacja jest bardzo prosta. Moduł taki posiada zazwyczaj zaciski wejściowe dla trzech faz (L1, L2, L3) oraz dla przewodu neutralnego (N). Po prostu podłączamy odpowiednie przewody do wskazanych zacisków. Wbudowane w moduł zabezpieczenie topikowe chroni lampkę przed skutkami zwarcia. Jest to rozwiązanie idealne do mniejszych rozdzielnic, gdzie liczy się każdy centymetr przestrzeni.
