Jak podłączyć agregat trójfazowy? Schematy i bezpieczeństwo

Agregat prądotwórczy trójfazowy to kluczowe urządzenie zapewniające niezależność energetyczną, jednak jego prawidłowe podłączenie i eksploatacja wymagają dogłębnej wiedzy technicznej. Ten artykuł dostarczy Ci precyzyjnych schematów i wyjaśnień, które są niezbędne do bezpiecznej instalacji, naprawy lub integracji agregatu z Twoją siecią elektryczną.

Dlaczego zrozumienie schematu agregatu trójfazowego jest kluczowe dla bezpieczeństwa i wydajności?

Dogłębne zrozumienie schematu agregatu prądotwórczego trójfazowego jest absolutnie fundamentalne. To nie tylko kwestia zapewnienia jego efektywnej pracy i maksymalnej wydajności, ale przede wszystkim gwarancja bezpieczeństwa zarówno dla użytkowników, jak i dla samej instalacji elektrycznej. Nieprawidłowe podłączenie lub obsługa mogą prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po zagrożenie życia.

Różnica między zasilaniem jedno- a trójfazowym: Kiedy potrzebujesz 400V?

Podstawowa różnica między zasilaniem jednofazowym (230V) a trójfazowym (400V) leży w liczbie faz i napięciu, jakie są dostarczane do odbiorników. Zasilanie jednofazowe jest standardem w większości domów jednorodzinnych i służy do zasilania urządzeń o mniejszej mocy, takich jak oświetlenie, RTV, AGD. Zasilanie trójfazowe jest niezbędne tam, gdzie występują odbiorniki o znacznie większej mocy lub silniki elektryczne wymagające większego momentu obrotowego do rozruchu. Agregaty trójfazowe są projektowane właśnie do takich zastosowań zasilania maszyn przemysłowych, dużych pomp, systemów klimatyzacji czy też do zasilania całych budynków, które są wyposażone w instalację trójfazową.

Potencjalne ryzyka: Co może się stać przy nieprawidłowym podłączeniu?

• Porażenie prądem: Niewłaściwe uziemienie lub podłączenie do instalacji bez odpowiednich zabezpieczeń może doprowadzić do śmiertelnego w skutkach porażenia prądem.
• Uszkodzenie agregatu: Podłączenie go w sposób niezgodny ze schematem, przeciążenie lub brak stabilizacji napięcia (np. przez awarię AVR) może trwale uszkodzić prądnicę lub silnik.
• Uszkodzenie podłączonych urządzeń: Niestabilne napięcie lub przepięcia mogą zniszczyć wrażliwe podzespoły elektroniczne w podłączonych maszynach i sprzętach.
• Cofnięcie napięcia do sieci energetycznej: To jedno z najgroźniejszych zagrożeń. Jeśli agregat zostanie podłączony bezpośrednio do sieci bez odpowiedniego przełącznika izolującego, napięcie z agregatu może "cofnąć się" do sieci publicznej, stwarzając śmiertelne niebezpieczeństwo dla pracowników pogotowia energetycznego próbujących usunąć awarię.

Anatomia agregatu trójfazowego: Jakie komponenty musisz znać?

Zrozumienie budowy wewnętrznej agregatu prądotwórczego trójfazowego jest kluczowe do prawidłowej eksploatacji i diagnozowania ewentualnych problemów. Każdy element pełni specyficzną funkcję, a ich współdziałanie zapewnia stabilne dostarczanie energii elektrycznej.

Serce urządzenia: Silnik spalinowy – diesel czy benzyna?

Silnik spalinowy jest jednostką napędową agregatu, odpowiedzialną za generowanie energii mechanicznej. Najczęściej spotykamy silniki Diesla lub benzynowe. Silniki Diesla są zazwyczaj bardziej ekonomiczne w dłuższej perspektywie, cechują się większą trwałością i momentem obrotowym, co czyni je idealnym wyborem do cięższych zastosowań i długotrwałej pracy. Silniki benzynowe są lżejsze, tańsze w zakupie i zazwyczaj cichsze, ale zużywają więcej paliwa i mogą być mniej trwałe przy intensywnej eksploatacji.

Fabryka prądu: Jak prądnica synchroniczna generuje energię?

Prądnica synchroniczna, zwana również alternatorem, jest sercem każdego agregatu, odpowiedzialnym za konwersję energii mechanicznej na elektryczną. Składa się z dwóch głównych części: nieruchomego stojana, na którym nawinięte są uzwojenia, oraz wirnika, który obraca się wewnątrz stojana, generując pole magnetyczne. Ruch obrotowy wirnika w polu magnetycznym stojana indukuje napięcie elektryczne w uzwojeniach stojana, zgodnie z zasadą indukcji elektromagnetycznej Faradaya. W agregatach trójfazowych uzwojenia stojana są tak rozmieszczone, aby generować trzy napięcia przesunięte w fazie względem siebie o 120 stopni, co daje nam zasilanie trójfazowe 400V.

Strażnik stabilnego napięcia: Rola i schemat działania regulatora AVR

Układ automatycznej regulacji napięcia (AVR Automatic Voltage Regulator) jest kluczowym elementem zapewniającym stabilność napięcia wyjściowego agregatu. Bez AVR napięcie mogłoby wahać się w zależności od obciążenia, co mogłoby prowadzić do uszkodzenia podłączonych urządzeń, zwłaszcza tych elektronicznych, które są bardzo wrażliwe na wahania napięcia. AVR monitoruje napięcie wyjściowe i na bieżąco koryguje prąd wzbudzenia wirnika, aby utrzymać napięcie na stałym, bezpiecznym poziomie (np. 230V/400V ± 5%).

Panel sterowania i gniazda: Jak odczytywać oznaczenia i do czego służą poszczególne wyjścia?

Panel sterowania agregatu to centrum dowodzenia, które dostarcza informacji o stanie pracy urządzenia. Znajdują się na nim wskaźniki takie jak woltomierz (napięcie), częstotliwościomierz (częstotliwość sieci, zazwyczaj 50 Hz) oraz licznik motogodzin, informujący o całkowitym czasie pracy silnika, co jest kluczowe dla planowania przeglądów. Oprócz tego, panel wyposażony jest w gniazda wyjściowe. W agregacie trójfazowym zazwyczaj znajdziemy jedno lub więcej gniazd siłowych 400V (tzw. "siła") oraz standardowe gniazda 230V. Należy zwracać uwagę na oznaczenia prądowe gniazd, aby nie przeciążyć agregatu.

Schemat podłączenia agregatu do instalacji domowej krok po kroku

Podłączenie agregatu trójfazowego do instalacji elektrycznej to zadanie wymagające precyzji i ścisłego przestrzegania zasad bezpieczeństwa. Wszystkie prace muszą być wykonane w głównej rozdzielnicy budynku i powinny być przeprowadzane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Podłączenie agregatu w sposób nieprawidłowy może prowadzić do poważnych zagrożeń.

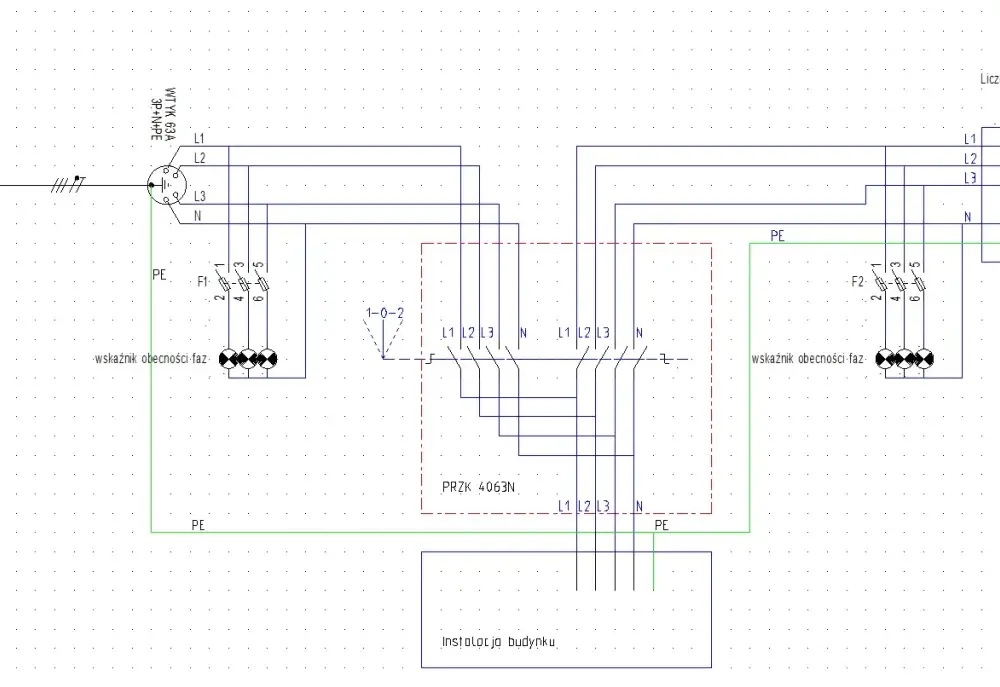

Metoda 1: Ręczne przełączanie zasilania za pomocą przełącznika sieć-agregat (schemat ideowy)

Najprostszym i często stosowanym rozwiązaniem jest użycie ręcznego przełącznika sieć-agregat, znanego również jako przełącznik krzywkowy lub przełącznik trójpozycyjny. Schemat ideowy takiego podłączenia wygląda następująco: zasilanie z sieci energetycznej oraz zasilanie z agregatu są doprowadzone do przełącznika. Przełącznik ten posiada trzy pozycje: "Sieć" (zasilanie z sieci publicznej), "Wyłączony" (odłączenie obu źródeł) oraz "Agregat" (zasilanie z agregatu). Kluczowe jest to, że przełącznik ten zapewnia fizyczne rozdzielenie obwodów, uniemożliwiając jednoczesne podłączenie obu źródeł zasilania. W pozycji "Sieć" zasilane są odbiorniki z sieci, a agregat jest odłączony. Po przełączeniu na "Agregat" sieć jest odłączana, a zasilanie przejmuje agregat. Pozycja "Wyłączony" służy do całkowitego odcięcia zasilania.

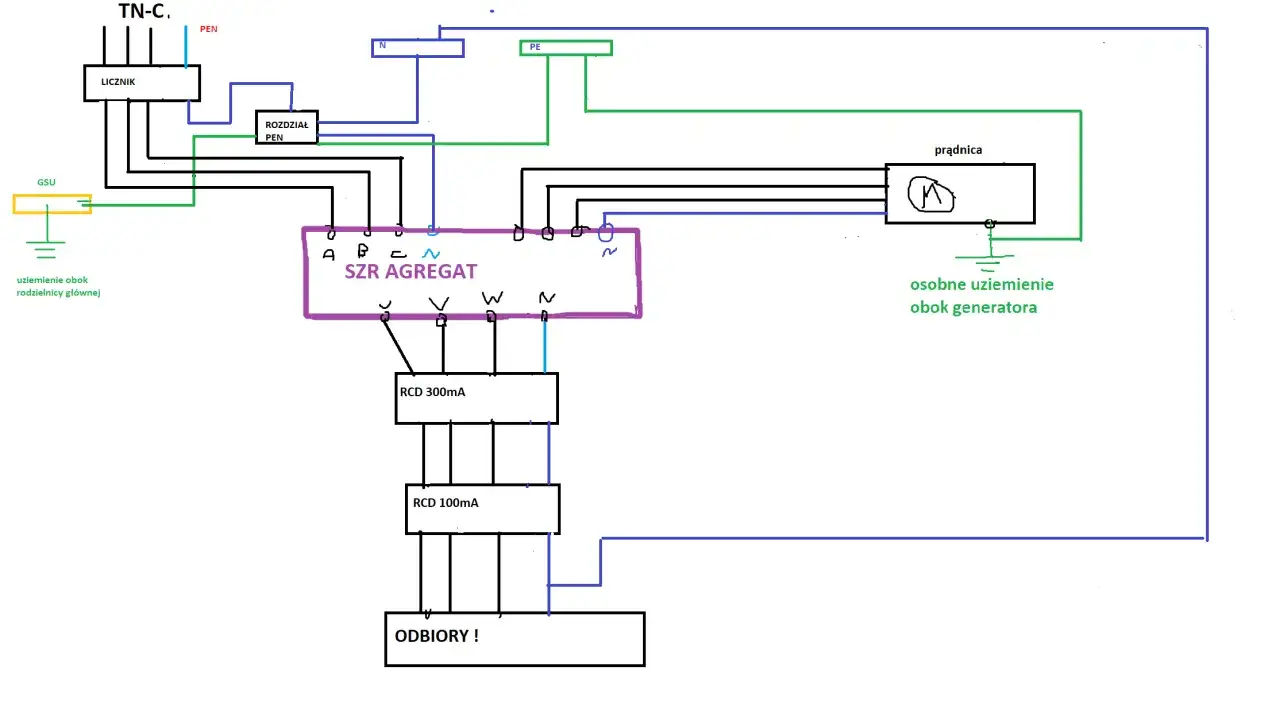

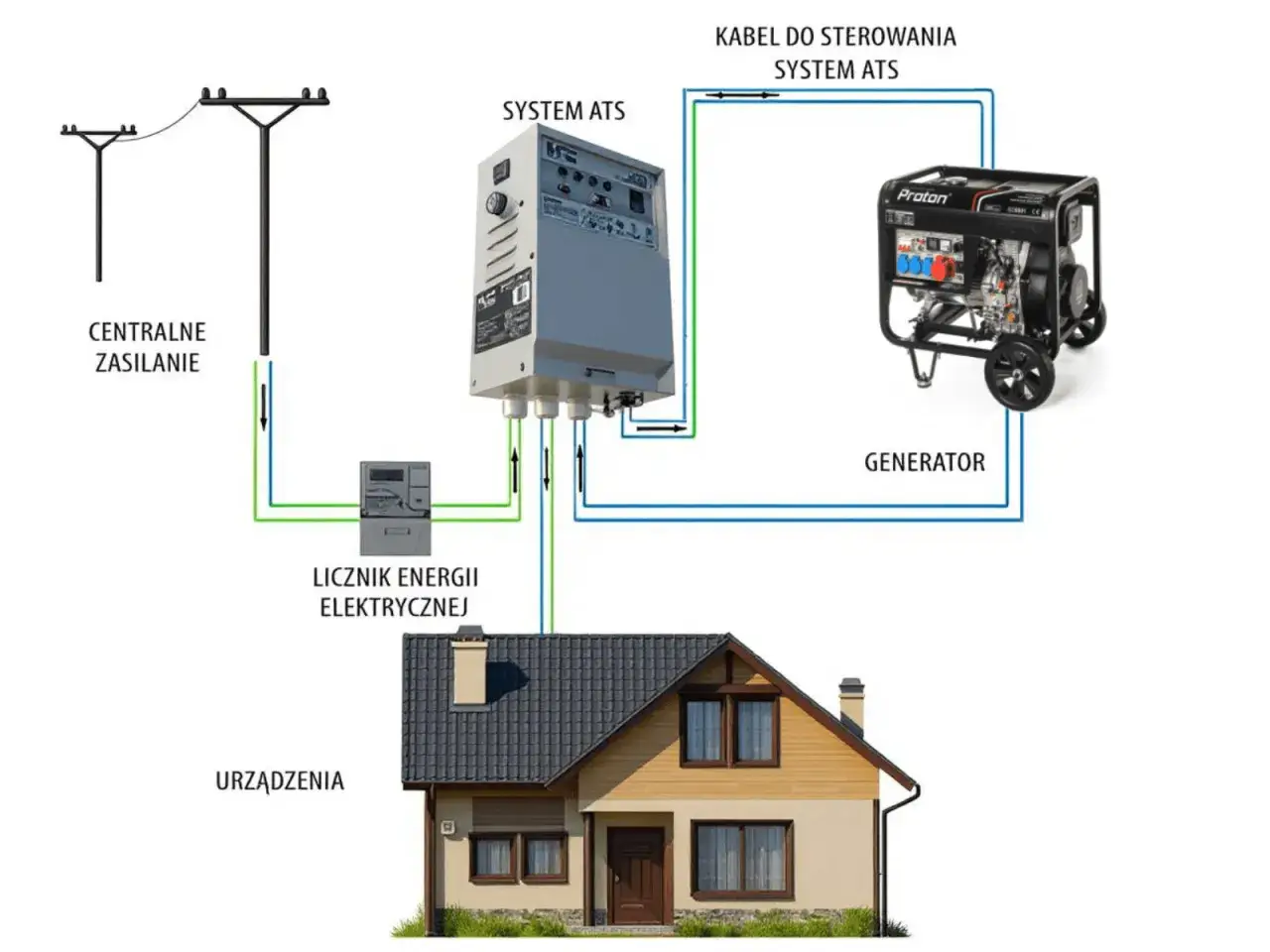

Metoda 2: Pełna automatyzacja dzięki układowi SZR/ATS (schemat z przykładem podłączenia)

Dla zapewnienia maksymalnego komfortu i ciągłości zasilania, stosuje się automatyczne układy przełączania zasilania, znane jako SZR (Samoczynne Załączenie Rezerwy) lub ATS (Automatic Transfer Switch). Układ ten jest podłączony do sieci energetycznej, agregatu oraz głównej rozdzielnicy odbiorczej. W przypadku zaniku napięcia w sieci publicznej, moduł SZR automatycznie wysyła sygnał do uruchomienia agregatu. Po osiągnięciu przez agregat stabilnych parametrów pracy (napięcie, częstotliwość), SZR przełącza obciążenie z sieci na agregat. Po powrocie zasilania z sieci, układ ponownie przełącza obciążenie na zasilanie podstawowe, a następnie wysyła sygnał do wyłączenia agregatu. Schemat podłączenia SZR jest bardziej złożony i obejmuje dodatkowe przewody sterujące między modułem SZR, agregatem a siecią.

Kluczowe zasady bezpieczeństwa: Jak prawidłowo wykonać uziemienie agregatu?

Prawidłowe uziemienie agregatu jest absolutnie fundamentalne dla bezpieczeństwa użytkowania. Zapobiega ono gromadzeniu się ładunków elektrostatycznych na obudowie urządzenia i chroni przed porażeniem prądem w przypadku awarii izolacji. Uziemienie agregatu polega na połączeniu jego metalowej obudowy z punktem uziemiającym. Może to być wykonane poprzez podłączenie do istniejącej instalacji uziemiającej budynku (jeśli jest prawidłowo wykonana i posiada odpowiednią rezystancję) lub poprzez wbicie w ziemię dedykowanego uziomu i połączenie go z agregatem za pomocą odpowiedniego przewodu uziemiającego. Przekrój przewodu uziemiającego powinien być dobrany zgodnie z normami i mocą agregatu.

Czego absolutnie unikać? Błędy, które prowadzą do awarii i niebezpieczeństwa

• Podłączanie agregatu do zwykłych gniazdek domowych: Nigdy nie należy podłączać agregatu do gniazdka ściennego za pomocą przedłużacza. Jest to skrajnie niebezpieczne i może prowadzić do cofnięcia napięcia do sieci publicznej.
• Brak uziemienia: Niewykonanie lub nieprawidłowe wykonanie uziemienia agregatu stanowi śmiertelne zagrożenie.
• Przeciążanie agregatu: Podłączanie urządzeń o łącznej mocy przekraczającej moc znamionową agregatu prowadzi do jego przegrzewania, uszkodzenia i niestabilnej pracy.
• Nieprawidłowe rozłożenie obciążenia na fazy: W agregatach trójfazowych nierównomierne obciążenie faz może doprowadzić do przeciążenia jednej z nich i uszkodzenia prądnicy.
• Praca w zamkniętych pomieszczeniach: Spalinowe agregaty prądotwórcze emitują tlenek węgla (CO), który jest śmiertelnie niebezpieczny. Zawsze należy je eksploatować na otwartej przestrzeni lub w dobrze wentylowanych pomieszczeniach.
• Ignorowanie instrukcji producenta: Każdy agregat posiada specyficzną instrukcję obsługi i konserwacji, której należy bezwzględnie przestrzegać.

Zasilanie odbiorników jedno- i trójfazowych: Jak mądrze rozplanować obciążenie?

Agregat trójfazowy, mimo generowania napięcia 400V między fazami, jest w stanie zasilać zarówno urządzenia trójfazowe, jak i jednofazowe. Kluczem do jego efektywnego i bezpiecznego wykorzystania jest prawidłowe rozłożenie obciążenia na poszczególne fazy.

Zasada 1/3 mocy: Jak obliczyć realną moc dostępną dla urządzeń 230V?

Podstawowa zasada, którą należy zapamiętać w przypadku agregatów trójfazowych, to podział mocy znamionowej na trzy fazy. Oznacza to, że moc dostępna na każdej z faz jednofazowych (230V) stanowi około jednej trzeciej mocy całkowitej agregatu. Na przykład, jeśli posiadamy agregat o mocy znamionowej 9 kW (co odpowiada około 13,5 kVA), to na każdą z trzech faz 230V możemy podłączyć odbiorniki o łącznej mocy około 3 kW. Przekroczenie tej wartości na jednej fazie, nawet jeśli całkowite obciążenie agregatu jest niższe, doprowadzi do jej przeciążenia, spadków napięcia, a w skrajnych przypadkach do uszkodzenia prądnicy. Dlatego tak ważne jest monitorowanie obciążenia poszczególnych faz.

Symetryczne obciążenie faz: Praktyczne porady i przykłady

Aby zapewnić optymalną pracę agregatu trójfazowego i uniknąć problemów z nierównomiernym obciążeniem, należy dążyć do symetrycznego rozłożenia odbiorników na poszczególne fazy. Oto kilka praktycznych porad:

• Grupuj odbiorniki: Staraj się grupować odbiorniki w taki sposób, aby ich łączna moc była zbliżona na każdej z faz.
• Odbiorniki jednofazowe: Podłączaj urządzenia jednofazowe (np. oświetlenie, elektronarzędzia, sprzęt AGD) do gniazd 230V, zwracając uwagę na to, do której fazy są one podłączone.
• Odbiorniki trójfazowe: Urządzenia trójfazowe (np. silniki, piece) naturalnie obciążają wszystkie trzy fazy, ale należy upewnić się, że ich moc nie przekracza dopuszczalnej mocy fazowej.
• Monitoruj obciążenie: Jeśli agregat posiada wskaźniki obciążenia dla poszczególnych faz, regularnie je kontroluj.
• Przykładowe rozłożenie dla agregatu 9 kW:
  • Faza L1: Oświetlenie, komputer, telewizor (łącznie ok. 2,5 kW)
  • Faza L2: Lodówka, pompa wody, drobne elektronarzędzia (łącznie ok. 2,8 kW)
  • Faza L3: Urządzenia grzewcze, czajnik elektryczny (łącznie ok. 2,5 kW)
  W tym przykładzie całkowite obciążenie agregatu wynosi około 7,8 kW, a obciążenie każdej fazy jest w granicach dopuszczalnych 3 kW.

Prądy rozruchowe silników: Dlaczego Twój agregat musi mieć zapas mocy?

Silniki elektryczne, zwłaszcza te o większej mocy (np. w pompach, sprężarkach, maszynach budowlanych), podczas rozruchu pobierają znacznie większy prąd niż podczas pracy ciągłej. Jest to tzw. prąd rozruchowy, który może być nawet 5-7 razy wyższy od prądu nominalnego. Agregat prądotwórczy musi być w stanie dostarczyć ten chwilowo zwiększony prąd bez znaczących spadków napięcia i bez przeciążenia. Dlatego też, przy wyborze agregatu do zasilania urządzeń z silnikami, należy zawsze brać pod uwagę nie tylko moc znamionową tych urządzeń, ale przede wszystkim ich prądy rozruchowe. Zazwyczaj oznacza to konieczność wyboru agregatu o mocy znacznie wyższej niż suma mocy znamionowej wszystkich podłączonych odbiorników.

Od teorii do praktyki: Interpretacja typowego schematu elektrycznego agregatu

Analiza schematu elektrycznego agregatu prądotwórczego jest kluczowa dla zrozumienia jego wewnętrznego działania i prawidłowego podłączenia. Choć schematy mogą się różnić w zależności od producenta i modelu, pewne podstawowe elementy i zasady pozostają niezmienne.

Analiza schematu prądnicy: połączenie w gwiazdę i jego znaczenie

Większość prądnic synchronicznych w agregatach trójfazowych jest połączona w tzw. układ gwiazdy. Oznacza to, że jeden koniec każdego z trzech uzwojeń stojana jest połączony w jednym punkcie, zwanym punktem neutralnym (N). Pozostałe trzy końce uzwojeń są wyprowadzone jako fazy L1, L2 i L3. Połączenie w gwiazdę pozwala na uzyskanie dwóch rodzajów napięć: napięcia międzyfazowego (między L1 a L2, L2 a L3, L3 a L1), które wynosi 400V, oraz napięcia fazowego (między L1 a N, L2 a N, L3 a N), które wynosi 230V. Dostępność punktu neutralnego (N) jest niezbędna do zasilania odbiorników jednofazowych.

Śledzenie obwodów: Od prądnicy, przez AVR, aż po gniazda wyjściowe

Typowy schemat elektryczny pozwala prześledzić drogę przepływu prądu. Rozpoczyna się ona w uzwojeniach stojana prądnicy, gdzie generowane jest napięcie. Następnie, napięcie to jest kierowane do układu AVR, który stabilizuje jego wartość. Z AVR, poprzez odpowiednie obwody i zabezpieczenia, energia elektryczna trafia do gniazd wyjściowych agregatu. Schemat pokazuje również połączenia elementów sterujących, czujników (np. ciśnienia oleju, temperatury silnika) oraz układu zapłonowego (w silnikach benzynowych) lub wtryskowego (w silnikach Diesla). Połączenia te mogą być szeregowe (elementy połączone jeden za drugim, przez które płynie ten sam prąd) lub równoległe (elementy połączone obok siebie, które otrzymują to samo napięcie).

Lokalizacja i rola zabezpieczeń: wyłącznik nadprądowy i termiczny

Na schemacie elektrycznym agregatu zazwyczaj zaznaczone są kluczowe elementy zabezpieczające. Najważniejszym z nich jest wyłącznik nadprądowy (często zintegrowany z panelem sterowania), który chroni agregat i podłączone urządzenia przed skutkami przeciążenia lub zwarcia. W przypadku wykrycia zbyt dużego prądu, wyłącznik automatycznie przerywa obwód. Niektóre agregaty posiadają również zabezpieczenie termiczne silnika, które wyłącza jednostkę w przypadku przegrzania. Zrozumienie lokalizacji i działania tych zabezpieczeń jest kluczowe dla szybkiego reagowania w sytuacjach awaryjnych.

Najważniejsze wskazówki dla instalatorów i użytkowników

Prawidłowa instalacja i eksploatacja agregatu prądotwórczego trójfazowego to gwarancja bezpieczeństwa i niezawodności. Poniżej zebrane zostały najważniejsze wskazówki, które powinien znać każdy instalator i użytkownik tego typu urządzeń.

Dobór przekroju przewodów: Jak uniknąć przegrzewania się instalacji?

Niewłaściwy dobór przekroju przewodów zasilających agregat i odbiorniki jest częstym błędem, który może prowadzić do poważnych konsekwencji. Zbyt cienkie przewody pod obciążeniem nagrzewają się, co grozi ich stopieniem, pożarem instalacji, a także powoduje znaczące spadki napięcia. Należy zawsze dobierać przekrój przewodów zgodnie z mocą agregatu, długością linii zasilającej oraz normami elektrycznymi. Warto skonsultować się z elektrykiem lub skorzystać z tabel doboru przekrojów przewodów, uwzględniając prąd znamionowy agregatu i dopuszczalne spadki napięcia.

Wymagane uprawnienia: Kto może legalnie podłączyć agregat do sieci domowej?

Podłączenie agregatu prądotwórczego do instalacji elektrycznej budynku, zwłaszcza w sposób zintegrowany z siecią domową (np. poprzez SZR), wymaga posiadania odpowiednich uprawnień elektrycznych. W Polsce są to zazwyczaj uprawnienia kwalifikacyjne SEP (Stowarzyszenie Elektryków Polskich) w zakresie eksploatacji (E) i dozoru (D) dla grup G1 (elektryczne). Prace te powinny być wykonywane wyłącznie przez wykwalifikowanych elektryków, którzy posiadają wiedzę techniczną i świadomość zagrożeń związanych z pracą z wysokim napięciem i integracją z siecią energetyczną.

Przeczytaj również: HDD Inspector - Jakie funkcje oferuje program HDD Inspector do dysków?

Regularna konserwacja: Jak dbać o agregat, aby działał niezawodnie?

Aby agregat prądotwórczy działał niezawodnie przez długie lata, niezbędna jest regularna konserwacja. Podstawowe czynności, które należy wykonywać, to:

• Regularna wymiana oleju silnikowego i filtra oleju: Zgodnie z zaleceniami producenta (zazwyczaj co 50-100 godzin pracy lub raz w roku).
• Kontrola i wymiana filtra powietrza: Zapewnia czyste powietrze dla silnika.
• Kontrola i wymiana świec zapłonowych (w silnikach benzynowych): Kluczowe dla prawidłowego zapłonu mieszanki paliwowo-powietrznej.
• Kontrola poziomu płynu chłodzącego (w agregatach chłodzonych cieczą).
• Kontrola i czyszczenie filtra paliwa.
• Sprawdzanie stanu przewodów i połączeń elektrycznych.
• Okresowe uruchamianie agregatu (np. raz w miesiącu przez kilkanaście minut): Nawet jeśli nie jest używany, regularne uruchamianie zapobiega "zastaniu" silnika i pozwala sprawdzić jego stan.
• Kontrola poziomu i stanu naładowania akumulatora (w agregatach z rozruchem elektrycznym).
