Silnik jednofazowy, w przeciwieństwie do swojego trójfazowego kuzyna, potrzebuje pewnej pomocy, aby samodzielnie ruszyć. Nie jest to jednak skomplikowana magia, a raczej sprytne rozwiązanie inżynieryjne. Kluczem do zrozumienia jego działania jest kondensator. Bez niego, silnik jednofazowy mógłby co najwyżej lekko zadrżeć, ale nigdy nie wprawiłby się w ruch obrotowy. Jego zadaniem jest stworzenie swoistego "kopniaka" przesunięcia fazowego w uzwojeniu pomocniczym, które generuje wirujące pole magnetyczne. To właśnie to pole magnetyczne jest niezbędne do tego, by wirnik silnika zaczął się obracać. Wyobraźmy sobie to jako pomocnika, który popycha nas w odpowiednim momencie, żebyśmy mogli zacząć biec.
Dlaczego silnik jednofazowy potrzebuje kondensatora? Klucz do zrozumienia jego działania
W świecie silników elektrycznych, te jednofazowe mają pewną specyficzną cechę potrzebują zewnętrznego impulsu, aby rozpocząć pracę. Podczas gdy silniki trójfazowe naturalnie generują wirujące pole magnetyczne dzięki trzem przesuniętym w fazie prądom, silnik jednofazowy, zasilany tylko jednym, sinusoidalnym prądem, tego nie potrafi. Aby to obejść, stosuje się kondensator. Działa on jak mały magik, który tworzy dodatkowe, przesunięte w fazie napięcie w uzwojeniu pomocniczym (rozruchowym). To właśnie to przesunięcie fazowe sprawia, że pole magnetyczne w silniku staje się wirujące, a wirnik, niczym zahipnotyzowany, zaczyna się obracać. Bez tego "przesunięcia", pole magnetyczne oscylowałoby tylko w jednej płaszczyźnie, co nie wystarczyłoby do zainicjowania ruchu obrotowego. Dlatego kondensator jest absolutnie kluczowy dla startu każdego silnika jednofazowego.
Rola uzwojenia głównego i pomocniczego w generowaniu ruchu
W sercu każdego silnika jednofazowego znajdują się dwa główne uzwojenia stojana: uzwojenie główne, często nazywane roboczym, oraz uzwojenie pomocnicze, zwane rozruchowym. Uzwojenie główne jest zaprojektowane tak, aby zapewnić podstawowy strumień magnetyczny potrzebny do podtrzymania ruchu obrotowego. Zazwyczaj jest nawinięte grubszym drutem i ma niższą rezystancję, co pozwala na przepływ większego prądu. Z kolei uzwojenie pomocnicze, nawinięte cieńszym drutem o wyższej rezystancji, odgrywa kluczową rolę podczas startu silnika. To właśnie w nim, dzięki współpracy z kondensatorem, generowane jest przesunięcie fazowe. To przesunięcie sprawia, że pola magnetyczne obu uzwojeń, nakładając się, tworzą wirujące pole magnetyczne. Bez tego dodatkowego "pchnięcia" ze strony uzwojenia pomocniczego i kondensatora, silnik nie byłby w stanie pokonać swojej bezwładności i rozpocząć obrotów. Po osiągnięciu odpowiedniej prędkości, uzwojenie pomocnicze często jest odłączane (w przypadku kondensatora rozruchowego), a silnik kontynuuje pracę napędzany głównie przez uzwojenie robocze.
Kondensator pracy a kondensator rozruchowy – poznaj kluczowe różnice
Kiedy mówimy o kondensatorach w silnikach jednofazowych, ważne jest, aby odróżnić dwa podstawowe typy: kondensator pracy i kondensator rozruchowy. Kondensator pracy jest podłączony do silnika na stałe i pracuje przez cały czas jego działania. Jego głównym zadaniem jest optymalizacja pola magnetycznego, co przekłada się na bardziej płynną pracę, lepszą sprawność i mniejsze zużycie energii. Zazwyczaj ma on mniejszą pojemność. Z kolei kondensator rozruchowy ma znacznie większą pojemność i jest dołączany do obwodu tylko na krótki czas potrzebny do uruchomienia silnika. Jego zadaniem jest wygenerowanie silnego momentu rozruchowego, który pozwala silnikowi pokonać początkowy opór. Po osiągnięciu przez silnik odpowiedniej prędkości obrotowej, kondensator rozruchowy jest zazwyczaj odłączany od obwodu, często za pomocą wyłącznika odśrodkowego. Niektóre silniki, szczególnie te o większej mocy, mogą być wyposażone w oba rodzaje kondensatorów jeden pracy i jeden rozruchowy aby zapewnić zarówno łatwy start, jak i efektywną pracę.
Zanim zaczniesz: Niezbędne przygotowania i absolutne podstawy bezpieczeństwa
Praca z elektrycznością, nawet tą pozornie prostą, zawsze wiąże się z pewnym ryzykiem. Dlatego zanim zabierzemy się za podłączanie silnika jednofazowego, musimy bezwzględnie pamiętać o bezpieczeństwie. To nie jest etap, który można potraktować po macoszemu. Odpowiednie przygotowanie i przestrzeganie podstawowych zasad ochrony przeciwporażeniowej to absolutna podstawa, która pozwoli nam uniknąć nieprzyjemnych i potencjalnie groźnych sytuacji. Pamiętajmy, że prąd elektryczny nie wybacza błędów, a jego nieostrożne obchodzenie się może mieć poważne konsekwencje.
Narzędzia, które będą Ci potrzebne (multimetr to podstawa!)
Aby sprawnie i bezpiecznie podłączyć silnik jednofazowy, potrzebujemy kilku podstawowych narzędzi. Absolutnym "must-have" jest multimetr. To dzięki niemu będziemy mogli zidentyfikować poszczególne uzwojenia silnika, mierząc ich rezystancję. Bez tej wiedzy, podłączenie silnika byłoby jak strzelanie na oślep. Oprócz multimetru, przydadzą się nam również: zestaw wkrętaków (płaskich i krzyżakowych, dopasowanych do śrub w silniku i puszkach połączeniowych), szczypce uniwersalne do chwytania i przycinania przewodów, a także narzędzia do zdejmowania izolacji z przewodów. Nie zapomnijmy też o materiałach izolacyjnych, takich jak taśma izolacyjna lub złączki elektryczne, które zapewnią bezpieczne połączenia. Warto mieć pod ręką również latarkę, zwłaszcza jeśli pracujemy w słabo oświetlonych miejscach.
Krok 0: Jak bezpiecznie odłączyć zasilanie i uniknąć porażenia prądem?
To jest najważniejszy krok, który należy wykonać przed przystąpieniem do jakichkolwiek prac przy silniku. Zawsze upewnij się, że zasilanie jest całkowicie odłączone. Najlepiej zrobić to na głównym wyłączniku instalacji elektrycznej w domu lub na odpowiednim bezpieczniku. Nie wystarczy po prostu wyłączyć urządzenia podłączone do gniazdka, ponieważ samo gniazdko nadal może być pod napięciem. Po wyłączeniu zasilania, należy obowiązkowo sprawdzić brak napięcia w przewodach, z którymi będziemy pracować. Można to zrobić za pomocą wspomnianego już multimetru, ustawionego na pomiar napięcia przemiennego, lub za pomocą próbnika napięcia. Dopiero gdy mamy stuprocentową pewność, że prąd jest odłączony, możemy przystąpić do dalszych prac. Bezpieczeństwo przede wszystkim!
Identyfikacja uzwojeń silnika (U1, U2, Z1, Z2) – praktyczny test z użyciem multimetru
Zanim podłączymy jakiekolwiek przewody, musimy wiedzieć, z czym mamy do czynienia. Każdy silnik jednofazowy posiada dwa uzwojenia: główne (robocze) i pomocnicze (rozruchowe). Standardowo, zaciski uzwojenia głównego są oznaczone jako U1 i U2, a uzwojenia pomocniczego jako Z1 i Z2. Aby je zidentyfikować, użyjemy multimetru. Ustaw go na pomiar rezystancji (omomierz). Następnie, dotykaj sondami multimetru różnych par zacisków silnika. Uzwojenie główne, nawinięte grubszym drutem, będzie miało niższą rezystancję (zazwyczaj od kilkunastu do kilkudziesięciu omów). Uzwojenie pomocnicze, nawinięte cieńszym drutem, będzie miało wyższą rezystancję (często kilkadziesiąt, a nawet ponad sto omów). Zapisz sobie, które pary zacisków odpowiadają któremu uzwojeniu. To kluczowa informacja do dalszego podłączania.

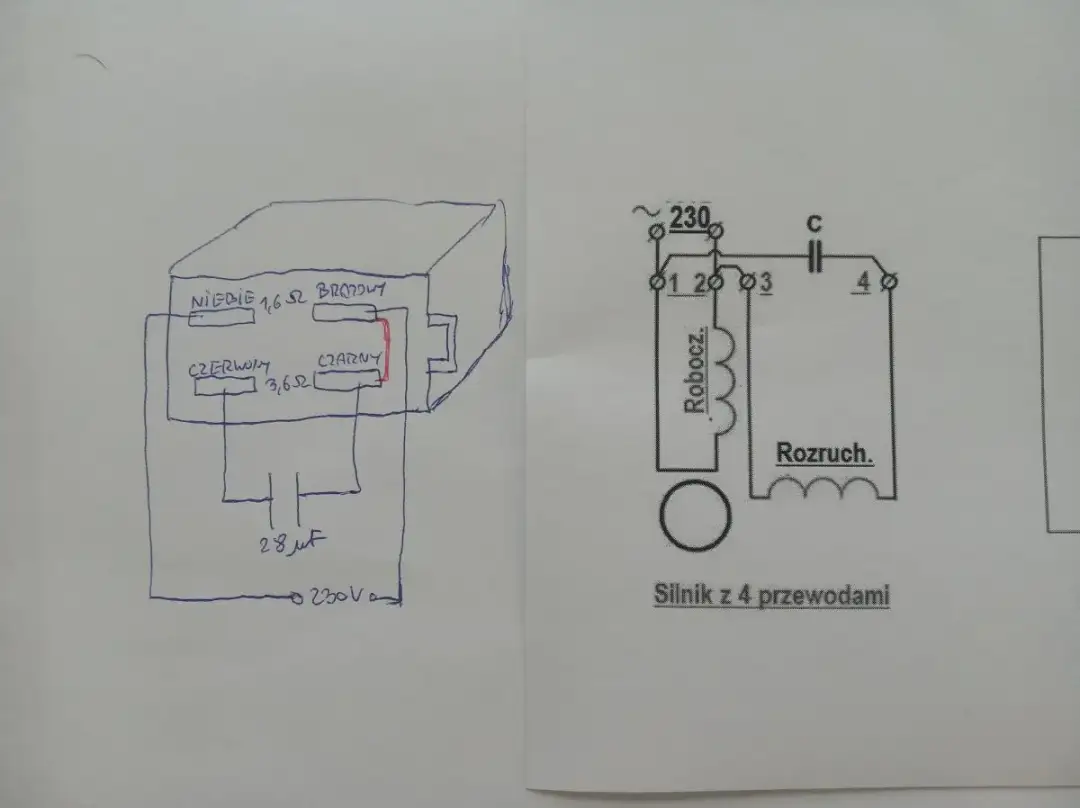

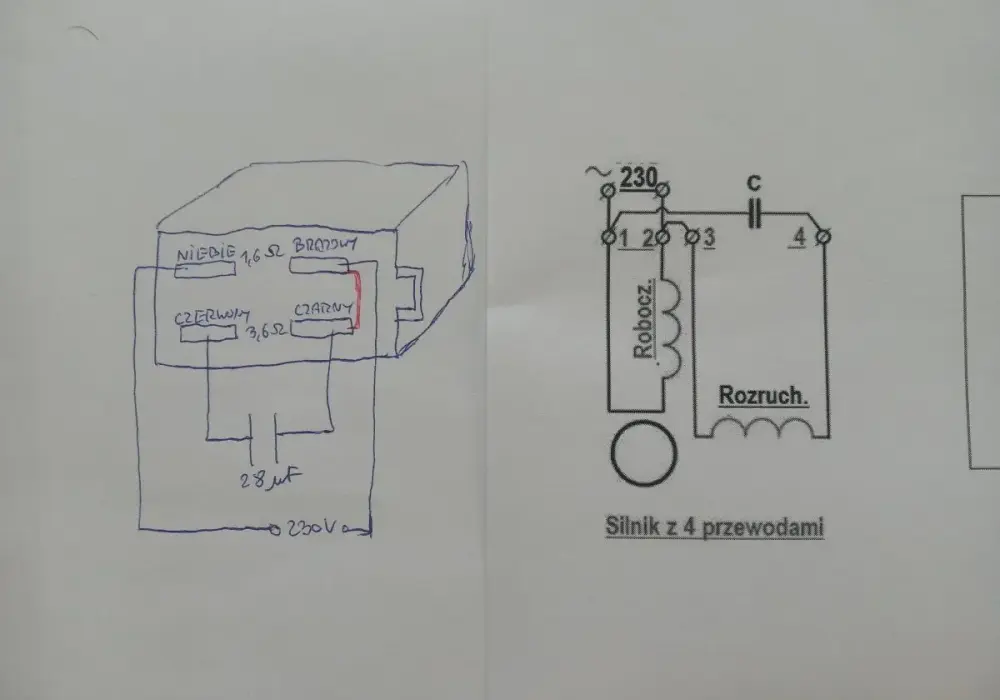

Podstawowy schemat podłączenia silnika z kondensatorem pracy – instrukcja krok po kroku
Teraz, gdy już znamy uzwojenia naszego silnika i zadbaliśmy o bezpieczeństwo, możemy przejść do właściwego podłączania. Skupimy się tutaj na najprostszym scenariuszu, czyli podłączeniu silnika z wykorzystaniem jednego kondensatora pracy. Jest to konfiguracja najczęściej spotykana w prostych urządzeniach, takich jak wentylatory, pompy czy niektóre maszyny warsztatowe. Postępując zgodnie z poniższą instrukcją, krok po kroku, będziesz w stanie samodzielnie i poprawnie podłączyć silnik, zapewniając mu stabilną pracę.
Schemat graficzny dla obrotów w prawo – jak połączyć przewody?
Aby uzyskać obroty silnika w prawo, musimy połączyć uzwojenia w określony sposób. Przyjmujemy, że zidentyfikowaliśmy już zaciski U1, U2 (uzwojenie główne) oraz Z1, Z2 (uzwojenie pomocnicze). W większości przypadków, aby uzyskać obroty w prawo, podłączamy jeden koniec uzwojenia głównego (np. U1) do przewodu fazowego (L), a drugi koniec (U2) do przewodu neutralnego (N). Następnie, kondensator pracy podłączamy między jeden z zacisków uzwojenia głównego (np. U2) a jeden z zacisków uzwojenia pomocniczego (np. Z2). Drugi zacisk uzwojenia pomocniczego (Z1) łączymy z przewodem fazowym (L), tak aby uzwojenie pomocnicze było połączone szeregowo z kondensatorem i równolegle z uzwojeniem głównym. Ważne jest, aby pamiętać o prawidłowym podłączeniu kondensatora jego biegunowość nie ma znaczenia, ale musi być podłączony między uzwojenie główne a pomocnicze.
Szczegółowy opis połączeń: Gdzie podpiąć zasilanie (L, N), a gdzie kondensator?
Przejdźmy teraz do konkretów. Zakładając, że mamy zidentyfikowane uzwojenia (U1, U2 - główne; Z1, Z2 - pomocnicze) i chcemy uzyskać obroty w prawo: Przewód fazowy (L) podłączamy do zacisku U1. Przewód neutralny (N) podłączamy do zacisku U2. Teraz zajmijmy się uzwojeniem pomocniczym i kondensatorem. Zacisk Z1 uzwojenia pomocniczego podłączamy również do przewodu fazowego (L). Drugi zacisk uzwojenia pomocniczego, czyli Z2, podłączamy do jednego z zacisków kondensatora pracy. Drugi zacisk kondensatora pracy podłączamy do zacisku U2 (tego samego, do którego podłączony jest przewód neutralny). W ten sposób uzwojenie pomocnicze (Z1-Z2) jest połączone szeregowo z kondensatorem i stanowi równoległą gałąź do uzwojenia głównego (U1-U2).
Jak podłączyć przewód ochronny (PE)? Element, którego nie wolno pominąć
Niezależnie od tego, czy silnik jest metalowy, czy plastikowy, zawsze należy pamiętać o podłączeniu przewodu ochronnego (PE), często oznaczonego kolorem zielono-żółtym. Jest to kluczowy element bezpieczeństwa, który chroni nas w przypadku awarii izolacji i pojawienia się napięcia na obudowie silnika. Przewód ten należy podłączyć do odpowiedniego punktu uziemienia na obudowie silnika, zazwyczaj oznaczonego symbolem uziemienia (trzy poziome linie pod sobą, z pionową linią schodzącą w dół) lub literą PE. Upewnij się, że połączenie jest solidne i pewne. Nigdy nie ignoruj tego kroku może on uratować Ci życie.
Jak zmienić kierunek obrotów silnika? Prosty trik z przewodami
Czasami potrzebujemy, aby nasz silnik obracał się w przeciwnym kierunku. Na szczęście, w przypadku większości silników jednofazowych, zmiana kierunku obrotów jest stosunkowo prosta i nie wymaga skomplikowanych przeróbek. Jest to zazwyczaj kwestia zamiany miejscami dwóch przewodów. Ten prosty zabieg pozwala na elastyczne dostosowanie pracy silnika do wymagań danej aplikacji, czy to w pompie, wentylatorze, czy innym urządzeniu.
Schemat dla obrotów w lewo – na czym polega zmiana?
Aby zmienić kierunek obrotów silnika jednofazowego z prawego na lewy, musimy dokonać niewielkiej modyfikacji w schemacie podłączenia. Podstawowa zasada polega na odwróceniu sposobu, w jaki prąd przepływa przez uzwojenie pomocnicze. Zamiast podłączać zaciski Z1 i Z2 do punktów, które wcześniej były połączone z fazą i kondensatorem, musimy je zamienić miejscami w stosunku do uzwojenia głównego. W praktyce oznacza to, że jeśli wcześniej kondensator był podłączony między zacisk U2 a Z2, a Z1 był podłączony do L, to teraz należy zamienić miejscami zaciski Z1 i Z2 w tym połączeniu. Czyli, jeśli chcemy uzyskać obroty w lewo, zamieniamy podłączenie końcówek uzwojenia pomocniczego (Z1 i Z2) względem uzwojenia głównego. To odwraca kierunek wirującego pola magnetycznego, a tym samym kierunek obrotów silnika.
Praktyczne przełączanie przewodów Z1 i Z2 w celu odwrócenia rotacji
Przejdźmy do praktyki. Załóżmy, że nasz silnik był pierwotnie podłączony do obrotów w prawo, a teraz chcemy uzyskać obroty w lewo. Wcześniej podłączyliśmy przewód fazowy (L) do U1 i Z1, a przewód neutralny (N) do U2. Kondensator był podłączony między U2 a Z2. Aby odwrócić kierunek obrotów, musimy zamienić miejscami podłączenie zacisków Z1 i Z2. Oznacza to, że teraz przewód fazowy (L) podłączamy do U1 i Z2. Przewód neutralny (N) nadal podłączamy do U2. Kondensator pracy podłączamy między U2 a Z1. W ten sposób, poprzez prostą zamianę połączeń przewodów Z1 i Z2, odwracamy kierunek wirującego pola magnetycznego i tym samym kierunek obrotów silnika.
Jak dobrać idealny kondensator do Twojego silnika? Uniknij kosztownych błędów
Dobór odpowiedniego kondensatora do silnika jednofazowego to kluczowy element, który wpływa na jego wydajność, żywotność i niezawodność. Zbyt mały kondensator może sprawić, że silnik będzie miał problemy ze startem lub nie osiągnie pełnej mocy, podczas gdy zbyt duży może prowadzić do przegrzewania się, a nawet uszkodzenia uzwojeń. Dlatego warto poświęcić chwilę na prawidłowy dobór tego elementu, aby uniknąć niepotrzebnych kosztów i frustracji.
Praktyczna zasada doboru pojemności (µF) w zależności od mocy silnika (kW)
Nie ma jednej uniwersalnej wartości pojemności kondensatora dla wszystkich silników jednofazowych. Kluczowym parametrem, od którego zależy dobór kondensatora, jest moc silnika. Jako ogólną zasadę można przyjąć, że na każdy kilowat (kW) mocy silnika potrzebujemy około 60 do 70 mikrofaradów (µF) pojemności kondensatora pracy. Na przykład, dla silnika o mocy 1 kW, optymalna pojemność kondensatora pracy będzie wynosić około 60-70 µF. Dla silnika o mocy 1.5 kW, będzie to około 90-105 µF, i tak dalej. Pamiętaj, że są to wartości orientacyjne. Producenci silników często podają zalecane wartości w dokumentacji technicznej lub na tabliczce znamionowej silnika. Zawsze warto sprawdzić te informacje, jeśli są dostępne.
Dlaczego napięcie (V) na kondensatorze musi być wyższe niż w sieci?
Kolejnym ważnym parametrem kondensatora jest jego napięcie znamionowe, podawane w woltach (V). Należy pamiętać, że napięcie znamionowe kondensatora musi być zawsze wyższe niż napięcie sieci zasilającej. W przypadku standardowej sieci jednofazowej o napięciu 230V, zaleca się stosowanie kondensatorów o napięciu znamionowym co najmniej 450V. Dlaczego? Kondensator podczas pracy jest narażony na przepięcia i chwilowe wzrosty napięcia, które mogą przekraczać nominalne napięcie sieci. Użycie kondensatora o zbyt niskim napięciu znamionowym może doprowadzić do jego uszkodzenia, przebicia, a w skrajnych przypadkach nawet do pożaru. Lepiej wybrać kondensator o nieco wyższym napięciu, niż ryzykować jego awarię.
Co się stanie, gdy dobierzesz kondensator o zbyt małej lub zbyt dużej pojemności?
Dobór nieprawidłowej pojemności kondensatora może prowadzić do szeregu problemów. Jeśli kondensator będzie miał zbyt małą pojemność, silnik może mieć trudności z uruchomieniem, będzie pracował z mniejszą mocą, a jego uzwojenia mogą się przegrzewać z powodu zwiększonego prądu. Silnik może również pracować nierówno, wydając charakterystyczne "buczenie". Z drugiej strony, jeśli kondensator będzie miał zbyt dużą pojemność, silnik może się przegrzewać, ponieważ przez uzwojenia będzie płynął zbyt duży prąd. Może to prowadzić do szybkiego zużycia izolacji, a nawet do uszkodzenia uzwojeń. W skrajnych przypadkach, zbyt duży kondensator może spowodować, że silnik będzie pracował z nadmierną prędkością, co również nie jest pożądane.
Sytuacje szczególne: Co zrobić, gdy silnik ma dwa kondensatory?
Niektóre silniki jednofazowe, zwłaszcza te o większej mocy lub wymagające lepszych parametrów rozruchowych, są wyposażone w dwa kondensatory: jeden pracy i jeden rozruchowy. Taka konfiguracja pozwala na uzyskanie wysokiego momentu rozruchowego, a jednocześnie zapewnia optymalną pracę silnika po jego uruchomieniu. Podłączenie takiego układu jest nieco bardziej skomplikowane, ale zasady są logiczne i łatwe do zrozumienia.
Schemat podłączenia dla silnika z kondensatorem pracy i rozruchowym
W przypadku silnika z dwoma kondensatorami, kondensator pracy jest podłączony na stałe, podobnie jak w przypadku silnika z jednym kondensatorem. Natomiast kondensator rozruchowy, zazwyczaj o większej pojemności, jest dołączany do obwodu tylko na chwilę startu. Często jest to realizowane za pomocą wyłącznika odśrodkowego, który po osiągnięciu przez silnik określonej prędkości obrotowej, odłącza kondensator rozruchowy. Schemat podłączenia wygląda zazwyczaj tak: uzwojenie główne jest podłączone do sieci (L i N). Uzwojenie pomocnicze jest połączone szeregowo z kondensatorem pracy i zasilaniem. Kondensator rozruchowy jest podłączony równolegle do kondensatora pracy, ale jego obwód jest przerywany przez wyłącznik odśrodkowy. Według danych Poradnik-Elektryka.pl, prawidłowe podłączenie silnika z dwoma kondensatorami wymaga precyzyjnego połączenia wszystkich elementów zgodnie z przeznaczeniem każdego z nich.
Jak rozpoznać, który kondensator jest który i do czego służy wyłącznik odśrodkowy?
Rozpoznanie kondensatora pracy od rozruchowego jest zazwyczaj proste kondensator rozruchowy ma znacznie większą pojemność (podaną w µF) niż kondensator pracy. Na przykład, kondensator pracy może mieć 10 µF, a rozruchowy 100 µF. Oba kondensatory powinny mieć również odpowiednie napięcie znamionowe, które musi być wyższe niż napięcie sieci. Wyłącznik odśrodkowy to mechaniczne urządzenie, które jest zamontowane wewnątrz silnika, na jego wale. Gdy wał silnika osiągnie określoną prędkość obrotową (zazwyczaj około 75-80% prędkości znamionowej), siła odśrodkowa powoduje rozłączenie jego styków. W ten sposób kondensator rozruchowy, który jest podłączony do tych styków, zostaje odłączony od obwodu, zapobiegając jego przegrzaniu i uszkodzeniu, a także niepotrzebnemu obciążeniu silnika.
Coś poszło nie tak? Diagnoza najczęstszych problemów po podłączeniu
Nawet po starannym podłączeniu silnika, czasami mogą pojawić się problemy. Nie panikuj! Wiele z nich ma proste przyczyny i można je łatwo zdiagnozować. Poniżej znajdziesz opis najczęstszych kłopotów, które mogą wystąpić po podłączeniu silnika jednofazowego, wraz ze wskazówkami, jak sobie z nimi poradzić.
Silnik głośno buczy, ale nie chce ruszyć – co sprawdzić w pierwszej kolejności?
Jeśli Twój silnik głośno buczy, ale nie jest w stanie się uruchomić, najczęściej oznacza to problem z kondensatorem. Zgodnie z dostępnymi informacjami, uszkodzony lub źle dobrany kondensator jest najczęstszą przyczyną takiego zachowania. W pierwszej kolejności sprawdź stan kondensatora. Czy nie jest spuchnięty, nie ma śladów wycieku lub uszkodzeń mechanicznych? Jeśli masz możliwość, zmierz jego pojemność multimetrem (wymaga to odpowiedniego ustawienia lub specjalnego kondensatora w multimetrze) lub podstaw inny, sprawdzony kondensator o odpowiedniej pojemności. Sprawdź również, czy wszystkie połączenia elektryczne są prawidłowe i pewne. Czasami problemem może być też zbyt duże obciążenie silnika już na starcie.
Silnik mocno się grzeje – czy to wina kondensatora?
Nadmierne nagrzewanie się silnika może mieć kilka przyczyn, a kondensator często jest jedną z nich. Wskaż, że zbyt duża pojemność kondensatora jest częstą przyczyną przegrzewania, ponieważ powoduje przepływ zbyt dużego prądu przez uzwojenia. Innym powodem może być praca silnika pod nadmiernym obciążeniem, które zmusza go do wysiłku przekraczającego jego możliwości. Upewnij się, że dobrany kondensator ma właściwą pojemność, zgodną z mocą silnika. Sprawdź również, czy silnik nie jest obciążony bardziej, niż powinien. Czasami przyczyną może być również niewłaściwe smarowanie łożysk, które generuje dodatkowe tarcie.
Przeczytaj również: Jakie są objawy uszkodzonej karty graficznej? Poradnik diagnostyki.
Dlaczego silnik nie ma mocy lub pracuje nierówno?
Jeśli zauważysz, że silnik pracuje z mniejszą mocą niż powinien, albo jego praca jest nierówna, chociaż nie buczy głośno, to również może być wina kondensatora. Podkreśl, że przyczyną może być zbyt mała pojemność kondensatora, który nie jest w stanie wygenerować wystarczająco silnego pola magnetycznego do pełnego napędu. W takim przypadku warto rozważyć zastosowanie kondensatora o nieco większej pojemności (oczywiście w rozsądnych granicach, aby nie doprowadzić do przegrzewania). Inne możliwe czynniki to problemy z zasilaniem (np. zbyt niskie napięcie w sieci), zużycie lub uszkodzenie uzwojeń, a także problemy mechaniczne, takie jak uszkodzone łożyska czy niewspółosiowość wału.
