Podłączenie wyłącznika różnicowoprądowego (RCD) w instalacji jednofazowej to kluczowy element zapewniający bezpieczeństwo Twojego domu. Ten przewodnik krok po kroku wyjaśni, jak prawidłowo i bezpiecznie zamontować różnicówkę, chroniąc siebie i swoją rodzinę przed porażeniem prądem oraz potencjalnymi pożarami wynikającymi z wad instalacji elektrycznej.
Dlaczego poprawny montaż różnicówki to fundament bezpieczeństwa w Twoim domu
Wyłącznik różnicowoprądowy, znany również jako RCD lub potocznie "różnicówka", to urządzenie zabezpieczające, bez którego żadna nowoczesna instalacja elektryczna nie powinna funkcjonować. Jego głównym zadaniem jest ochrona przeciwporażeniowa i przeciwpożarowa. Działa on na zasadzie ciągłego monitorowania prądu płynącego w obwodzie. Różnicówka porównuje prąd wpływający do obwodu przewodem fazowym (L) z prądem wracającym przewodem neutralnym (N). W idealnej sytuacji, gdy wszystko działa prawidłowo, suma tych prądów powinna wynosić zero. Gdy jednak dojdzie do sytuacji niebezpiecznej na przykład człowiek dotknie uszkodzonego przewodu pod napięciem, a prąd zacznie płynąć przez jego ciało do ziemi bilans prądów zostaje zaburzony. Różnicówka wykrywa tę różnicę i w ułamku sekundy (poniżej 30 milisekund) przerywa obwód, odcinając zasilanie i ratując życie.
Warto pamiętać, że różnicówka pełni inną rolę niż wyłącznik nadprądowy. Podczas gdy wyłącznik nadprądowy chroni instalację przed skutkami przeciążenia i zwarcia, czyli przed nadmiernym przepływem prądu spowodowanym np. podłączeniem zbyt wielu urządzeń lub zwarciem między przewodami, różnicówka skupia się na ochronie przed prądem upływowym. To właśnie ten rodzaj prądu, często niewidoczny i trudny do wykrycia, stanowi największe zagrożenie porażeniem elektrycznym i może prowadzić do zapłonu izolacji, a w konsekwencji do pożaru. Dlatego te dwa typy zabezpieczeń są komplementarne i oba są niezbędne w każdej instalacji.
Schemat podłączenia różnicówki jednofazowej – Twoja mapa do bezpiecznej instalacji
Podłączenie jednofazowej różnicówki, która jest urządzeniem dwubiegunowym, wymaga precyzji i zrozumienia jej roli w obwodzie. Różnicówka wpinana jest w obwód szeregowo, co oznacza, że prąd przepływa przez nią, zanim dotrze do odbiorników. Jest to kluczowe dla jej prawidłowego działania. Poniżej przedstawiam szczegółowy opis podłączenia poszczególnych przewodów:
- Identyfikacja zacisków: Każda różnicówka posiada oznaczone zaciski. Zazwyczaj górne zaciski służą do podłączenia zasilania przewodu fazowego (L) i neutralnego (N) pochodzących z instalacji zasilającej (np. z głównego wyłącznika nadprądowego). Dolne zaciski są wyjściowe i do nich podłącza się przewody L i N prowadzące do chronionego obwodu (np. do grupy gniazdek w łazience czy kuchni).
- Podłączenie przewodu fazowego (L): Przewód fazowy (L) z zasilania (np. z zacisku wyjściowego wyłącznika nadprądowego) powinien zostać podłączony do górnego zacisku oznaczonego jako "L" na różnicówce. Następnie, z dolnego zacisku "L" na różnicówce, ten sam przewód fazowy wyprowadzany jest do chronionego obwodu odbiorczego.
- Podłączenie przewodu neutralnego (N): Analogicznie, przewód neutralny (N) z zasilania podłączany jest do górnego zacisku "N" różnicówki. Z dolnego zacisku "N" wychodzi przewód neutralny do chronionego obwodu. Prawidłowe podłączenie przewodu neutralnego jest absolutnie kluczowe, ponieważ to właśnie na nim opiera się pomiar bilansu prądów przez RCD.
- Rola przewodu ochronnego (PE): Tutaj należy podkreślić fundamentalną zasadę: przewód ochronny (PE) nigdy nie powinien przechodzić przez różnicówkę! Jest on podłączany bezpośrednio do szyny PE w rozdzielnicy, a następnie prowadzony do wszystkich metalowych obudów urządzeń i odbiorników, które wymagają ochrony. Omijanie różnicówki przez PE jest niezbędne dla jej poprawnego działania i bezpieczeństwa. Gdyby PE został podłączony przez RCD, nawet niewielki prąd upływu do obudowy mógłby spowodować nieuzasadnione wyzwolenie różnicówki lub co gorsza, uniemożliwić jej zadziałanie w sytuacji krytycznej.
- Wizualizacja połączeń: Zrozumienie tych kroków jest znacznie łatwiejsze dzięki czytelnemu schematowi graficznemu. Schemat ten jasno pokazuje przepływ prądu przez poszczególne zaciski i podkreśla, jak przewód PE powinien być poprowadzony niezależnie od toru prądowego różnicówki.

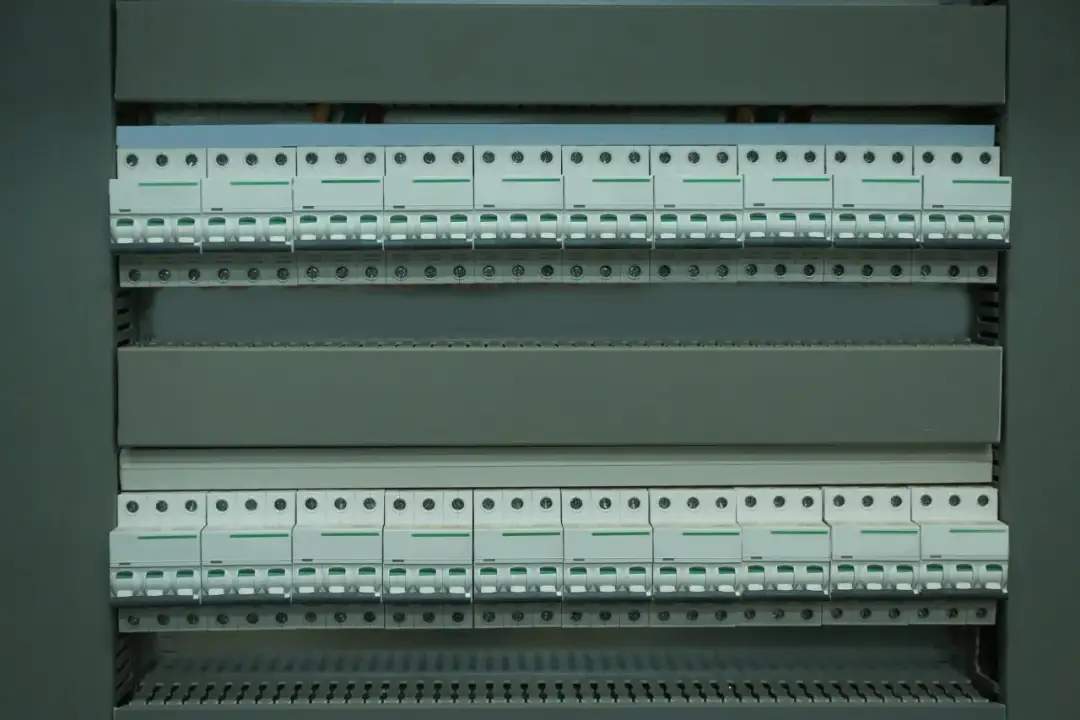

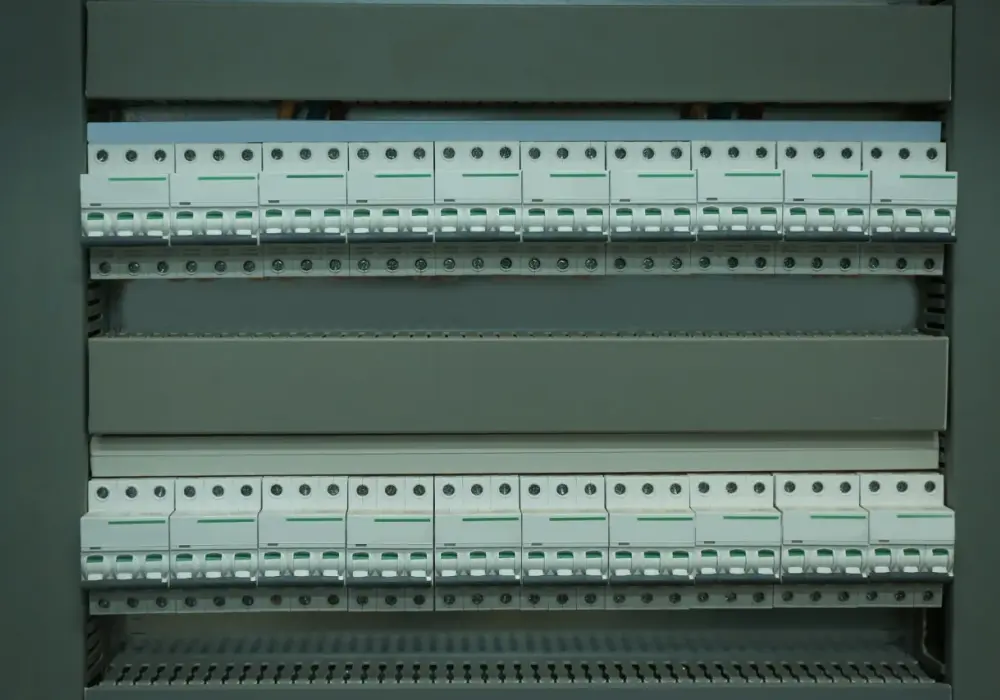

Różnicówka w praktyce: Jak prawidłowo umiejscowić ją w domowej rozdzielnicy
Prawidłowe umiejscowienie różnicówki w rozdzielnicy elektrycznej ma znaczący wpływ na jej efektywność i bezpieczeństwo całej instalacji. Zazwyczaj, patrząc od strony zasilania głównego, różnicówka jest montowana za wyłącznikiem nadprądowym w danym obwodzie. Taka kolejność zapewnia podwójną ochronę: najpierw wyłącznik nadprądowy zabezpiecza przed przeciążeniem i zwarciem, a następnie różnicówka chroni przed porażeniem prądem upływowym. Jest to najbardziej logiczne i bezpieczne rozwiązanie.
Współczesne rozdzielnice często wykorzystują szyny grzebieniowe (łączeniowe), które znacząco ułatwiają estetyczny, bezpieczny i prawidłowy montaż wielu modułów, takich jak różnicówki i wyłączniki nadprądowe. Zamiast stosować wiele krótkich, pojedynczych przewodów, szyna ta pozwala na szybkie i pewne połączenie kilku urządzeń szeregowo, minimalizując ryzyko błędów połączeniowych i poprawiając czytelność układu w rozdzielnicy.
Warto również zaznaczyć, że w nowoczesnych instalacjach domowych rzadko kiedy stosuje się tylko jedną różnicówkę. Zazwyczaj dla zwiększenia komfortu użytkowania i selektywności ochrony, stosuje się kilka RCD, z których każda chroni osobną grupę obwodów. Na przykład, jedna różnicówka może zabezpieczać obwody w łazience i kuchni, inna obwody oświetleniowe, a jeszcze inna gniazdka w pokojach. Pozwala to na uniknięcie sytuacji, w której awaria jednego obwodu (np. w łazience) powoduje wyłączenie całego domu.
5 krytycznych błędów przy podłączaniu różnicówki, które prowadzą do awarii lub braku ochrony
Nawet niewielki błąd podczas podłączania różnicówki może skutkować jej nieprawidłowym działaniem, a co za tym idzie brakiem ochrony lub ciągłymi awariami. Oto pięć najczęściej popełnianych błędów, których należy bezwzględnie unikać:
- Błąd #1: Podłączenie przewodu PE przez różnicówkę
Podłączenie przewodu ochronnego (PE) do zacisku wejściowego lub wyjściowego różnicówki jest jednym z najpoważniejszych błędów. Powoduje to, że prąd upływowy do ziemi jest traktowany przez RCD jako prąd powrotny przez przewód neutralny (N). Skutkuje to albo nieuzasadnionym, ciągłym wyzwalaniem różnicówki (tzw. "fałszywe alarmy"), albo całkowitym uniemożliwieniem jej prawidłowego zadziałania w sytuacji zagrożenia życia. - Błąd #2: Mostkowanie N i PE za wyłącznikiem
Połączenie przewodu neutralnego (N) z przewodem ochronnym (PE) za różnicówką jest równie niebezpieczne. W takiej sytuacji część prądu wraca do źródła zasilania przez przewód PE, a nie przez przewód N. Różnicówka, widząc ten "skrócony" obwód powrotny, interpretuje to jako prąd upływowy i natychmiast się wyzwala. Efektem jest ciągłe "wybijanie" różnicówki, co uniemożliwia normalne użytkowanie instalacji. - Błąd #3: Pomylenie wejścia (zasilania) z wyjściem (obciążeniem)
Nieprawidłowe podłączenie przewodów zasilających do zacisków wyjściowych różnicówki, a przewodów do odbiorników do zacisków wejściowych, może prowadzić do poważnych konsekwencji. W najlepszym wypadku różnicówka po prostu nie będzie działać, nie zapewniając żadnej ochrony. W gorszym przypadku może dojść do uszkodzenia samego urządzenia lub podłączonych do niego odbiorników. Zawsze należy upewnić się, że zasilanie trafia na górne zaciski, a obciążenie jest podłączone do dolnych. - Błąd #4: Wspólna szyna N dla obwodów chronionych i niechronionych
Jeśli do tej samej różnicówki podłączymy przewody neutralne (N) z różnych obwodów, z których tylko część jest faktycznie chroniona przez tę RCD, może to zaburzyć jej działanie. Prądy płynące w obwodach niechronionych mogą wpływać na bilans prądów w obwodzie chronionym, prowadząc do nieuzasadnionych wyzwaleń lub zmniejszenia czułości RCD. Każdy obwód chroniony przez różnicówkę powinien mieć swój dedykowany przewód neutralny, który przechodzi przez RCD. - Błąd #5: Niewłaściwy dobór typu różnicówki (AC zamiast A w nowoczesnym domu)
W domach wyposażonych w nowoczesny sprzęt AGD i RTV, który często wykorzystuje zasilacze impulsowe (np. komputery, telewizory, ładowarki do telefonów), mogą pojawiać się prądy upływowe o charakterze pulsującym stałym. Różnicówki typu AC reagują jedynie na prądy przemienne sinusoidalne. Jeśli w takiej instalacji zastosujemy RCD typu AC, nie zareaguje ona na prądy pulsujące stałe, co oznacza brak ochrony w przypadku awarii takich urządzeń. Dlatego w nowoczesnych instalacjach zaleca się stosowanie różnicówek typu A.
Zrobiłem! Jak teraz sprawdzić, czy różnicówka jest podłączona prawidłowo
Po zakończeniu montażu kluczowe jest upewnienie się, że różnicówka działa poprawnie. Każda różnicówka wyposażona jest w przycisk "TEST", który służy do symulacji prądu upływowego. Naciśnięcie tego przycisku powinno spowodować natychmiastowe wyzwolenie (wyłączenie) RCD. Jest to podstawowy, ale obowiązkowy test funkcjonalności, który należy wykonywać regularnie, na przykład raz w miesiącu, aby mieć pewność, że urządzenie jest sprawne. Pamiętaj, że prawidłowe działanie przycisku "TEST" jest dobrym znakiem, ale nie zastępuje profesjonalnej weryfikacji.
Dla pełnego spokoju i pewności, że instalacja jest zgodna z wszelkimi normami bezpieczeństwa, warto wezwać wykwalifikowanego elektryka z profesjonalnym miernikiem. Taki specjalista jest w stanie przeprowadzić dokładniejsze pomiary, takie jak czas wyłączenia czy prąd wyłączenia, które są kluczowe dla potwierdzenia prawidłowego działania różnicówki. Profesjonalna weryfikacja zapewnia, że Twoja instalacja jest nie tylko bezpieczna, ale również zgodna z obowiązującymi przepisami prawa budowlanego i normami technicznymi.
Wybór właściwej różnicówki jednofazowej – na co zwrócić uwagę przed zakupem
Wybór odpowiedniego wyłącznika różnicowoprądowego jest równie ważny, jak jego prawidłowe podłączenie. W domowych instalacjach jednofazowych standardem są różnicówki o znamionowym prądzie różnicowym 30 mA. Taka czułość jest optymalna dla ochrony życia ludzkiego, ponieważ pozwala na szybkie zareagowanie w przypadku porażenia prądem, zanim dojdzie do poważnych obrażeń lub śmierci. Jest to absolutne minimum wymagane przez przepisy dla obwodów, w których występuje zwiększone ryzyko porażenia, np. w łazienkach czy kuchniach.
Kolejnym istotnym aspektem jest typ różnicówki. W nowoczesnych domach, gdzie dominują urządzenia elektroniczne z zasilaczami impulsowymi (np. komputery, telewizory, smartfony, nowoczesne pralki), niezbędne jest stosowanie różnicówek typu A. Różnicówki typu AC reagują tylko na prądy upływowe przemienne sinusoidalne. Natomiast typ A jest w stanie wykryć również prądy upływowe pulsujące stałe, które są generowane przez wspomniane urządzenia elektroniczne. Użycie typu AC w takiej sytuacji może oznaczać brak ochrony, dlatego wybór typu A jest kluczowy dla bezpieczeństwa.
