Podłączenie agregatu prądotwórczego do instalacji domowej jest kluczowym elementem zapewnienia niezależności energetycznej w razie awarii sieci. Istnieją dwie główne metody integracji agregatu z domową siecią, które różnią się stopniem automatyzacji i złożonością. Dowiesz się, jak prawidłowo zintegrować agregat, aby zapewnić niezawodne zasilanie awaryjne, unikając zagrożeń i konsekwencji nieprawidłowych połączeń. Poznaj zarówno manualne, jak i automatyczne schematy, aby podjąć świadomą decyzję.
Dlaczego podłączenie agregatu "na dziko" to prosta droga do tragedii
Podłączenie agregatu "na dziko", czyli na przykład poprzez kabel z dwiema wtyczkami wpiętymi bezpośrednio do gniazdka, to prosta droga do tragedii. Jest to niezwykle niebezpieczne działanie, które może doprowadzić do śmiertelnego porażenia prądem pracowników pogotowia energetycznego. Kiedy agregat jest podłączony w ten sposób, napięcie z jego silnika może cofać się do sieci energetycznej (zjawisko to nazywane jest "backfeeding"). Monterzy pracujący przy sieci, zakładając, że jest ona pozbawiona napięcia, mogą zostać porażeni prądem z Twojego agregatu. Co więcej, takie niekontrolowane podłączenie grozi pożarem, uszkodzeniem całego sprzętu AGD w domu, a nawet poważnym uszkodzeniem instalacji elektrycznej. Brak odpowiednich zabezpieczeń i separacji galwanicznej to przepis na katastrofę. Pamiętaj, że takie działania są niezgodne z przepisami prawa, co może skutkować poważnymi konsekwencjami prawnymi i finansowymi, w tym utratą gwarancji na sprzęt oraz odmową wypłaty odszkodowania w przypadku szkody. Według danych wieluniak.net, podłączenie agregatu bezpośrednio do gniazdka za pomocą "samoróbki" jest absolutnie niedopuszczalne i stanowi śmiertelne zagrożenie.
Podkreśl, że podłączenie agregatu bezpośrednio do gniazdka za pomocą "samoróbki" jest absolutnie niedopuszczalne i stanowi śmiertelne zagrożenie.
Dwa sprawdzone scenariusze zasilania rezerwowego – który schemat wybrać
Aby zapewnić bezpieczne i zgodne z przepisami zasilanie awaryjne, istnieją dwie główne, sprawdzone metody podłączenia agregatu prądotwórczego do domowej instalacji elektrycznej. Wybór między nimi zależy od Twoich potrzeb, budżetu i oczekiwanego poziomu wygody.
- Rozwiązanie manualne: Jest to zazwyczaj prostsza i tańsza opcja. Polega na zastosowaniu ręcznego przełącznika sieć-agregat, znanego również jako przełącznik krzywkowy I-0-II lub MTS (Manual Transfer Switch). W przypadku zaniku napięcia w sieci, użytkownik musi ręcznie uruchomić agregat, a następnie przestawić przełącznik z pozycji "sieć" (I) na pozycję "agregat" (II). Pozycja "0" w tym przełączniku jest kluczowa zapewnia ona całkowite rozłączenie obu źródeł zasilania, co gwarantuje separację galwaniczną i bezpieczeństwo.
- Rozwiązanie automatyczne: Ta metoda wykorzystuje układ Samoczynnego Załączania Rezerwy (SZR), znany również jako ATS (Automatic Transfer Switch). Jest to rozwiązanie znacznie wygodniejsze, ale też droższe i bardziej skomplikowane w instalacji. System SZR automatycznie wykrywa zanik napięcia w sieci, uruchamia agregat, a po ustabilizowaniu jego pracy przełącza zasilanie domu na agregat. Po powrocie napięcia sieciowego, układ SZR samoczynnie przełącza zasilanie z powrotem na sieć i wyłącza agregat.
Porównując oba rozwiązania, metoda manualna jest bardziej przystępna cenowo i prostsza w montażu, ale wymaga Twojej interwencji w momencie awarii. Rozwiązanie automatyczne zapewnia maksymalną wygodę i natychmiastowe przywrócenie zasilania, ale wiąże się z wyższymi kosztami i bardziej złożoną instalacją. Wybór zależy od tego, jak bardzo cenisz sobie komfort i jak szybko potrzebujesz powrotu zasilania.
Schemat podłączenia z ręcznym przełącznikiem sieć-agregat – przewodnik krok po kroku
Instalacja agregatu prądotwórczego z ręcznym przełącznikiem sieć-agregat (I-0-II) to rozwiązanie, które zapewnia bezpieczeństwo i kontrolę nad zasilaniem awaryjnym. Oto szczegółowy opis, jak to działa i co należy wziąć pod uwagę.
Rola przełącznika I-0-II
Przełącznik I-0-II jest sercem tej instalacji. Jego głównym zadaniem jest mechaniczne rozdzielenie obwodów zasilania sieciowego i agregatu. Pozycja "I" podłącza zasilanie z sieci energetycznej, pozycja "II" podłącza zasilanie z agregatu, a pozycja "0" całkowicie rozłącza oba źródła. Ta ostatnia pozycja jest kluczowa dla bezpieczeństwa, ponieważ zapewnia tzw. separację galwaniczną całkowite fizyczne oddzielenie instalacji domowej od sieci zewnętrznej i agregatu, co zapobiega cofaniu się prądu do sieci.
Umiejscowienie w rozdzielnicy
Przełącznik I-0-II powinien być zainstalowany w głównej rozdzielnicy domowej. Najczęściej montuje się go za głównym wyłącznikiem nadprądowym, ale przed podziałem na poszczególne obwody odbiorcze. Dzięki temu można kontrolować zasilanie całego domu lub jego wydzielonych części.
Schemat instalacji
Ogólny schemat połączeń wygląda następująco: zasilanie z sieci energetycznej jest doprowadzone do zacisków wejściowych przełącznika oznaczonych jako "sieć" lub "I". Zasilanie z agregatu prądotwórczego jest doprowadzone do zacisków wejściowych oznaczonych jako "agregat" lub "II". Z zacisków wyjściowych przełącznika (wspólnych dla obu źródeł, zależnie od pozycji) napięcie jest kierowane do instalacji domowej.
Agregat jedno- a trójfazowy
Podłączenie agregatu jednofazowego jest zazwyczaj prostsze. W przypadku agregatu trójfazowego, należy zwrócić szczególną uwagę na prawidłowe rozłożenie obciążeń na poszczególne fazy. Przełącznik I-0-II musi być odpowiednio dobrany do mocy i liczby faz agregatu. Niewłaściwe podłączenie agregatu trójfazowego może prowadzić do nierównomiernego obciążenia, co skutkuje spadkami napięcia i może uszkodzić zarówno agregat, jak i podłączone urządzenia.
Uziemienie
Poprawne uziemienie agregatu jest absolutnie kluczowe dla bezpieczeństwa. Zazwyczaj agregaty prądotwórcze posiadają zacisk uziemiający. Sposób jego podłączenia zależy od typu agregatu i lokalnych przepisów. W niektórych przypadkach agregat powinien być uziemiony niezależnie, za pomocą osobnego przewodu uziemiającego wbijanego w ziemię. W innych sytuacjach może być podłączony do istniejącej instalacji uziemiającej budynku. Niezbędne jest skonsultowanie tego z elektrykiem, aby upewnić się, że połączenie ochronne PE jest wykonane prawidłowo i zgodnie z normami.
Schemat instalacji z automatycznym układem SZR (ATS) – dla najbardziej wymagających
Automatyczne układy SZR (ATS) to rozwiązanie dla tych, którzy cenią sobie najwyższy komfort i natychmiastową reakcję na zanik zasilania. Pozwalają one na bezobsługowe przełączanie między siecią a agregatem.
Działanie modułu SZR
Moduł SZR nieustannie monitoruje napięcie w sieci energetycznej. W momencie wykrycia zaniku napięcia (lub jego spadku poniżej bezpiecznego poziomu), wysyła sygnał do agregatu, inicjując jego automatyczny rozruch. Po ustabilizowaniu parametrów pracy agregatu, SZR przełącza zasilanie instalacji domowej z sieci na agregat. Kiedy napięcie w sieci powróci i ustabilizuje się, moduł SZR wykonuje odwrotną operację: przełącza zasilanie z powrotem na sieć, a następnie wysyła sygnał do agregatu, aby ten się wygasił. Cały proces odbywa się bez ingerencji użytkownika.

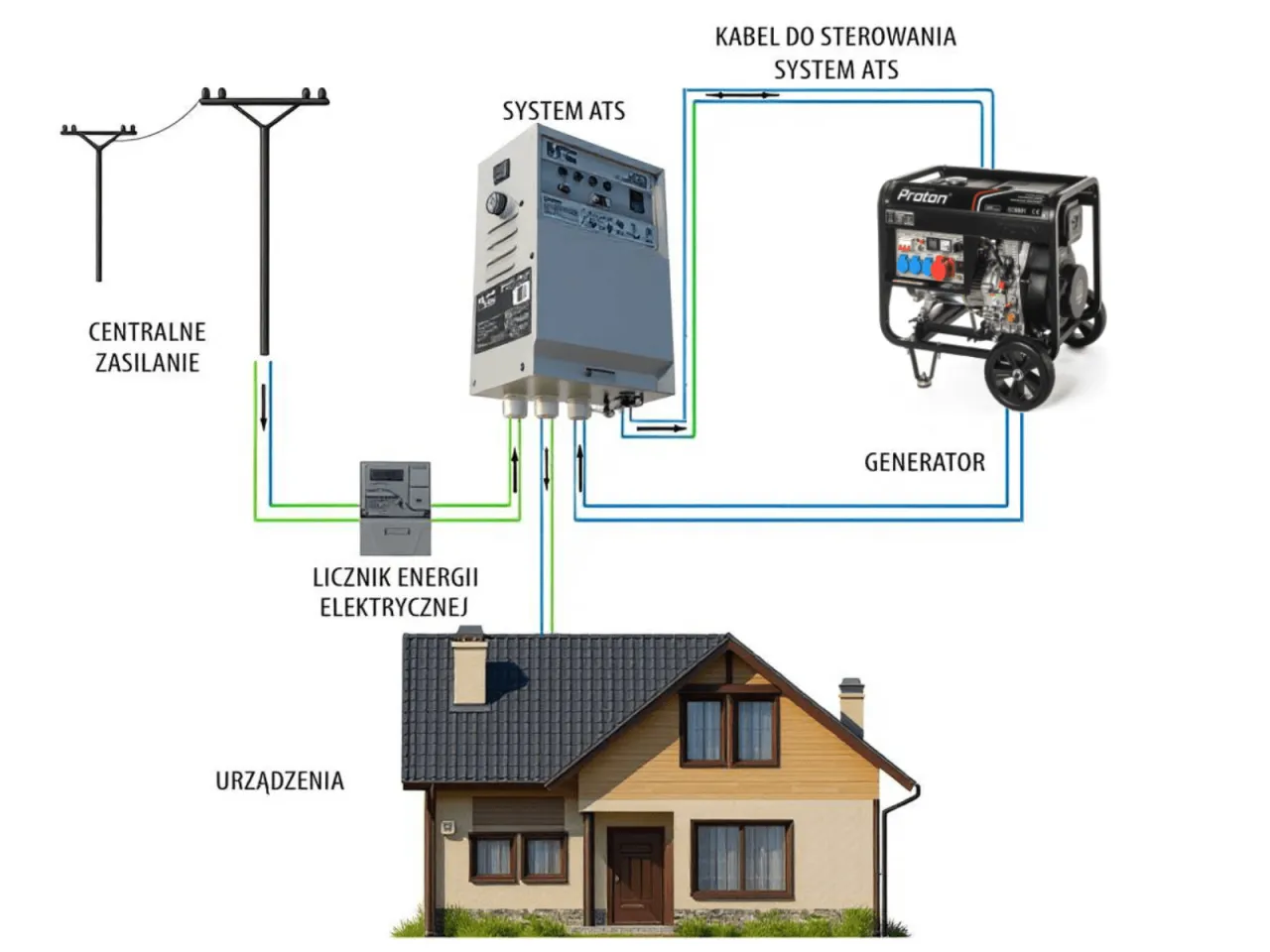

Przykładowy schemat podłączenia
Typowy schemat podłączenia SZR w domowej rozdzielnicy obejmuje moduł SZR, który jest podłączony do sieci energetycznej, do agregatu prądotwórczego oraz do instalacji domowej. Moduł ten zawiera w sobie elementy sterujące i przełączające, które realizują opisane wyżej funkcje. Ważne jest, aby moduł SZR był odpowiednio dobrany do mocy agregatu i obciążeń instalacji.

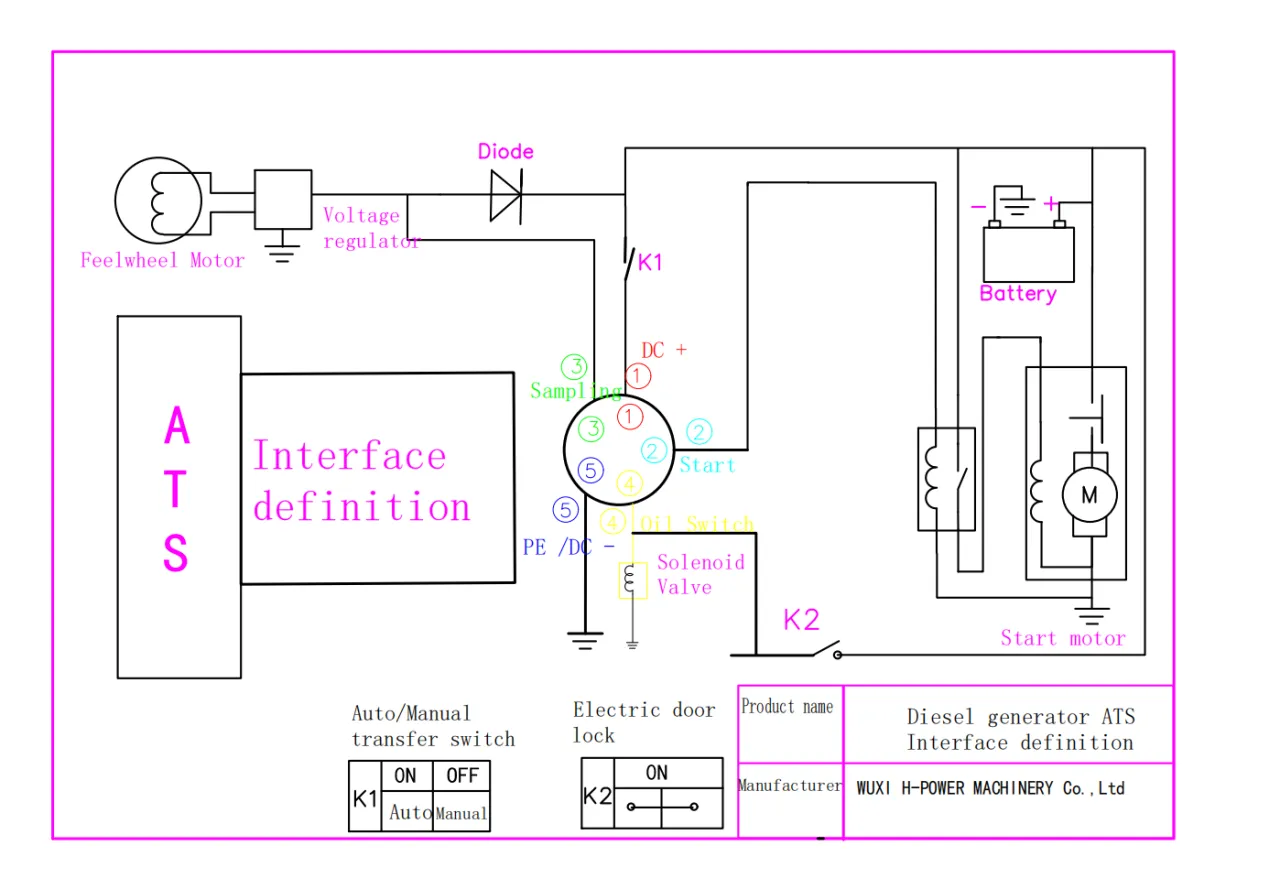

Kompatybilność agregatu z SZR
Nie każdy agregat prądotwórczy jest kompatybilny z układami SZR. Aby system działał poprawnie, agregat musi posiadać odpowiednie złącze komunikacyjne, które umożliwi modułowi SZR wysyłanie sygnałów rozruchu i sterowania. Ponadto, agregat musi być przystosowany do automatycznego rozruchu i stabilnej pracy pod kontrolą zewnętrznego sterownika. Przed zakupem agregatu warto upewnić się, czy jest on fabrycznie przygotowany do współpracy z systemem SZR.
Złożoność instalacji
Instalacja układu SZR jest bardziej złożona niż w przypadku ręcznego przełącznika. Wymaga ona precyzyjnego podłączenia wielu przewodów sterujących i zasilających, a także odpowiedniego zaprogramowania modułu SZR. Z tego względu, montaż takiego systemu powinien być powierzony wyłącznie wykwalifikowanemu specjaliście.

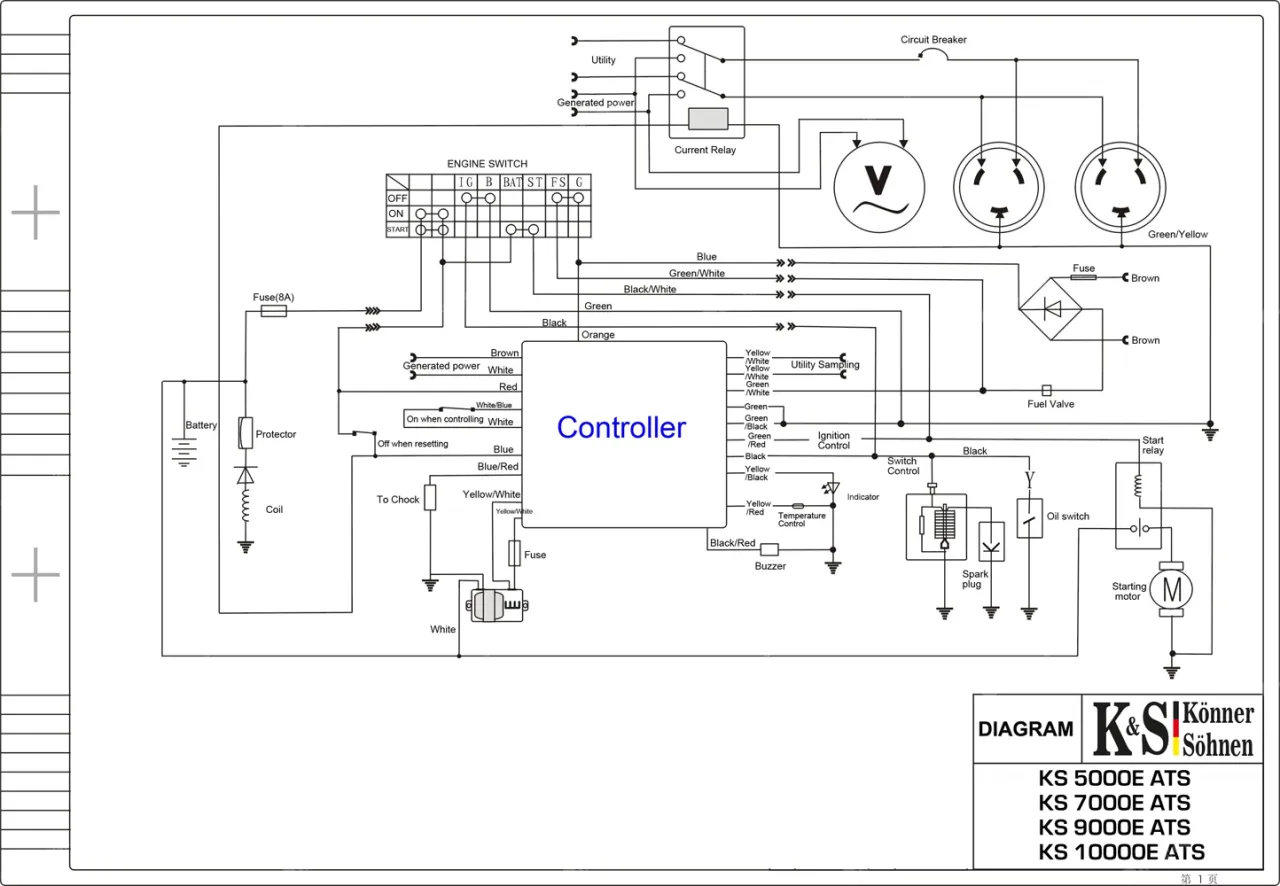

Najczęstsze błędy na schematach i podczas montażu – tego musisz unikać
Nawet najlepszy schemat może okazać się niewystarczający, jeśli podczas montażu zostaną popełnione błędy. Poniżej przedstawiamy najczęściej występujące pomyłki, których należy bezwzględnie unikać, aby zapewnić bezpieczeństwo i prawidłowe działanie instalacji agregatu.
- Brak rozdzielenia przewodu neutralnego (N): To jeden z najpoważniejszych błędów. Przewód neutralny sieci energetycznej i agregatu muszą być całkowicie odseparowane. Jeśli nie zostaną rozdzielone, może dojść do przepływu prądu przez nieoczekiwane ścieżki, co stwarza ryzyko porażenia prądem, uszkodzenia urządzeń elektronicznych (które często mają własne filtry sieciowe wrażliwe na symetryczne zasilanie) oraz zakłóceń w działaniu wyłączników różnicowoprądowych.
- Pominięcie wyłączników różnicowoprądowych (RCD): Wyłączniki różnicowoprądowe (RCD) są kluczowym elementem ochrony przeciwporażeniowej. Ich brak lub nieprawidłowy dobór (np. zbyt duży prąd zadziałania) w obwodach zasilanych z agregatu znacząco zwiększa ryzyko porażenia prądem. Należy stosować RCD o odpowiedniej czułości, zgodnie z normami.
- Niewłaściwy dobór mocy agregatu i przekroju przewodów: Zbyt mała moc agregatu w stosunku do potrzeb instalacji domowej doprowadzi do jego przeciążenia, przegrzewania, a nawet uszkodzenia. Podobnie, zbyt cienkie przewody mogą się przegrzewać, stanowiąc zagrożenie pożarowe i powodując straty energii. Należy dokładnie obliczyć zapotrzebowanie na moc i dobrać odpowiedni agregat oraz przekroje przewodów.
- Brak lub nieprawidłowe uziemienie: Jak już wielokrotnie podkreślano, prawidłowe uziemienie agregatu jest fundamentalne dla bezpieczeństwa. Brak uziemienia lub jego wykonanie w sposób niezgodny z normami może prowadzić do niebezpiecznych sytuacji podczas awarii izolacji w agregacie lub podłączonych urządzeniach.
Kto może legalnie podłączyć agregat według schematu? Rola elektryka z uprawnieniami
Podłączenie agregatu prądotwórczego do domowej instalacji elektrycznej to zadanie, które wymaga specjalistycznej wiedzy i uprawnień. Absolutnie kluczowe jest, aby wszelkie prace związane z instalacją i podłączeniem agregatu wykonywał wyłącznie wykwalifikowany elektryk posiadający odpowiednie uprawnienia, w tym uprawnienia SEP (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji i dozoru.
Uprawnienia SEP
Posiadanie uprawnień SEP jest nie tylko wymogiem prawnym w Polsce, ale przede wszystkim gwarancją, że osoba wykonująca prace posiada niezbędną wiedzę teoretyczną i praktyczną do bezpiecznego wykonania instalacji elektrycznych. Elektryk z uprawnieniami zna obowiązujące normy, przepisy i zasady bezpieczeństwa, co jest niezbędne przy tak odpowiedzialnym zadaniu, jakim jest integracja agregatu z domową siecią.
Bezpieczeństwo i odpowiedzialność
Tylko profesjonalista może zagwarantować, że instalacja zostanie wykonana prawidłowo, zgodnie ze sztuką budowlaną i obowiązującymi przepisami. Niewłaściwe podłączenie agregatu może prowadzić do poważnych konsekwencji, w tym zagrożenia życia, uszkodzenia sprzętu i pożaru. Elektryk ponosi odpowiedzialność za wykonaną pracę, co daje dodatkową pewność prawidłowości instalacji.
Przygotowanie do rozmowy z fachowcem
Zanim wezwiesz elektryka, warto przygotować się do rozmowy. Zbierz informacje o posiadanym agregacie (model, moc, typ silnika), zastanów się, które obwody chcesz zasilać w przypadku awarii, oraz jakie masz oczekiwania co do systemu (manualny czy automatyczny). Posiadanie tych informacji ułatwi fachowcowi zaproponowanie najlepszego rozwiązania.
Protokół z wykonanych prac
Po zakończeniu prac, elektryk powinien sporządzić protokół z wykonanych prac. Dokument ten powinien zawierać szczegółowy opis wykonanej instalacji, listę użytych materiałów, wyniki przeprowadzonych pomiarów (np. rezystancji izolacji, skuteczności ochrony przeciwporażeniowej) oraz oświadczenie o zgodności instalacji z obowiązującymi normami i przepisami. Protokół ten jest ważnym dokumentem potwierdzającym prawidłowość wykonania instalacji i może być wymagany przez ubezpieczyciela lub podczas odbioru technicznego.
