Niniejszy artykuł ma na celu dostarczenie kompleksowych i precyzyjnych informacji dotyczących dopuszczalnej impedancji pętli zwarcia (IPZ) w instalacjach elektrycznych. Skierowany jest do profesjonalistów i osób zainteresowanych tematyką bezpieczeństwa elektrycznego, oferując gotowe tabele, praktyczne wskazówki oraz wyjaśnienie podstaw normatywnych i obliczeniowych. Zrozumienie i prawidłowe stosowanie tych danych jest kluczowe dla zapewnienia skutecznej ochrony przeciwporażeniowej.
Maksymalna dopuszczalna impedancja pętli zwarcia: Klucz do bezpieczeństwa instalacji
- Impedancja pętli zwarcia (IPZ) jest fundamentalnym parametrem dla skutecznej ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania.
- Wymagania dotyczące IPZ są regulowane przez normę PN-HD 60364-4-41, która określa maksymalne czasy wyłączenia zasilania (np. 0,4 s dla obwodów do 32 A).
- Dopuszczalna wartość IPZ jest obliczana na podstawie wzoru Zs ≤ Uo / Ia, gdzie Ia to prąd powodujący zadziałanie zabezpieczenia.
- Wartość prądu Ia różni się w zależności od charakterystyki zabezpieczenia (B, C, D) i jego prądu znamionowego.
- Prawidłowy pomiar i interpretacja IPZ gwarantuje, że w przypadku zwarcia zabezpieczenie zadziała w wymaganym czasie, chroniąc użytkowników.
Dlaczego impedancja pętli zwarcia to kluczowy parametr dla bezpieczeństwa instalacji elektrycznej?
Pętla zwarcia to droga, którą prąd przepływa od źródła zasilania, przez przewód fazowy, miejsce zwarcia, przewód ochronny (PE) lub neutralny (N) i z powrotem do źródła. Impedancja tej pętli, czyli jej całkowity opór elektryczny, ma fundamentalne znaczenie dla bezpieczeństwa. Im niższa jest ta impedancja, tym większy prąd popłynie w momencie zwarcia. To z kolei bezpośrednio wpływa na szybkość zadziałania zabezpieczeń wyłączników nadprądowych lub bezpieczników.
Skuteczność ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania opiera się właśnie na tym zjawisku. Jeśli impedancja pętli zwarcia jest na tyle niska, że prąd zwarciowy osiągnie wartość wymaganą do zadziałania zabezpieczenia w określonym normą czasie, instalacja jest bezpieczna. Pomiar IPZ jest zatem kluczowym elementem weryfikacji tej ochrony. Podkreślam, że niska impedancja gwarantuje szybkie odcięcie zasilania, co jest niezbędne do uniknięcia porażenia prądem. Podstawą prawną i normatywną, która reguluje te wymagania w Polsce, jest norma PN-HD 60364-4-41:2017-09. Określa ona maksymalne dopuszczalne czasy wyłączenia zasilania, na przykład 0,4 sekundy dla obwodów odbiorczych do 32 A w układzie TN.
Dopuszczalna impedancja pętli zwarcia: Gotowe tabele dla napięcia 230V
Poniższe tabele przedstawiają maksymalne dopuszczalne wartości impedancji pętli zwarcia (Zs) dla najpopularniejszych zabezpieczeń nadprądowych w sieci jednofazowej o napięciu 230V, przy założeniu wymaganego czasu wyłączenia 0,4 sekundy. Wartości te są obliczone na podstawie wzoru Zs ≤ Uo / Ia, gdzie Uo to napięcie fazowe względem ziemi, a Ia to prąd powodujący zadziałanie zabezpieczenia w wymaganym czasie. Przygotowałem zestawienia dla najczęściej spotykanych charakterystyk wyłączników nadprądowych.
Tabela dla wyłączników nadprądowych o charakterystyce "B"
| Typ zabezpieczenia | Prąd znamionowy (In) [A] | Prąd zadziałania (Ia) [A] | Maksymalna Zs [Ω] |
|---|---|---|---|
| B6 | 6 | 30 | 7.67 |
| B10 | 10 | 50 | 4.60 |
| B16 | 16 | 80 | 2.88 |
| B20 | 20 | 100 | 2.30 |
| B25 | 25 | 125 | 1.84 |
Tabela dla wyłączników nadprądowych o charakterystyce "C"
| Typ zabezpieczenia | Prąd znamionowy (In) [A] | Prąd zadziałania (Ia) [A] | Maksymalna Zs [Ω] |
|---|---|---|---|
| C6 | 6 | 60 | 3.83 |
| C10 | 10 | 100 | 2.30 |
| C16 | 16 | 160 | 1.44 |
| C20 | 20 | 200 | 1.15 |
| C25 | 25 | 250 | 0.92 |
Tabela dla wyłączników nadprądowych o charakterystyce "D"
| Typ zabezpieczenia | Prąd znamionowy (In) [A] | Prąd zadziałania (Ia) [A] | Maksymalna Zs [Ω] |
|---|---|---|---|
| D10 | 10 | 200 | 1.15 |
| D16 | 16 | 320 | 0.72 |
| D20 | 20 | 400 | 0.58 |
| D25 | 25 | 500 | 0.46 |
Wartości dla bezpieczników topikowych (gG/gL) – jak je interpretować?
Dla bezpieczników topikowych wartości prądu zadziałania (Ia) i tym samym dopuszczalnej impedancji pętli zwarcia (Zs) są inne i zależą od ich specyficznych charakterystyk czasowo-prądowych. Wymagają one odrębnych tabel lub szczegółowej analizy krzywych zadziałania, które nie są przedmiotem tego artykułu. Należy jednak pamiętać, że zasada obliczeń pozostaje taka sama: Zs ≤ Uo / Ia. W praktyce, dla bezpieczników topikowych wartości Ia są często niższe niż dla wyłączników nadprądowych o tym samym prądzie znamionowym, co skutkuje niższymi dopuszczalnymi wartościami Zs.
Jak poprawnie korzystać z tabeli impedancji? Praktyczny przewodnik
Posiadanie tabeli z dopuszczalnymi wartościami impedancji pętli zwarcia to dopiero pierwszy krok. Kluczowa jest umiejętność jej prawidłowej interpretacji i zastosowania w praktyce pomiarowej. Oto instrukcja, jak krok po kroku korzystać z tych danych:
-
Krok 1: Identyfikacja zabezpieczenia – odczytanie typu (B, C, D) i prądu znamionowego (In)
Pierwszym i fundamentalnym krokiem jest dokładne zidentyfikowanie zabezpieczenia nadprądowego zamontowanego w obwodzie, który badamy. Na obudowie każdego wyłącznika widnieją oznaczenia typu (charakterystyki, np. B, C, D) oraz jego prąd znamionowy (In), wyrażony w amperach (A). Te informacje są kluczowe do dalszych kroków.
-
Krok 2: Odnalezienie właściwej wartości w tabeli dla czasu wyłączenia 0, 4 s
Po ustaleniu typu i prądu znamionowego zabezpieczenia, należy odnaleźć odpowiednią tabelę (dla charakterystyki B, C lub D) i wiersz odpowiadający konkretnemu prądowi znamionowemu. Wartość odczytana z kolumny "Maksymalna Zs [Ω]" jest maksymalną dopuszczalną impedancją pętli zwarcia dla tego zabezpieczenia, przy założeniu czasu wyłączenia 0,4 sekundy.
-
Krok 3: Porównanie wyniku pomiaru z wartością z tabeli – kiedy ochrona jest skuteczna?

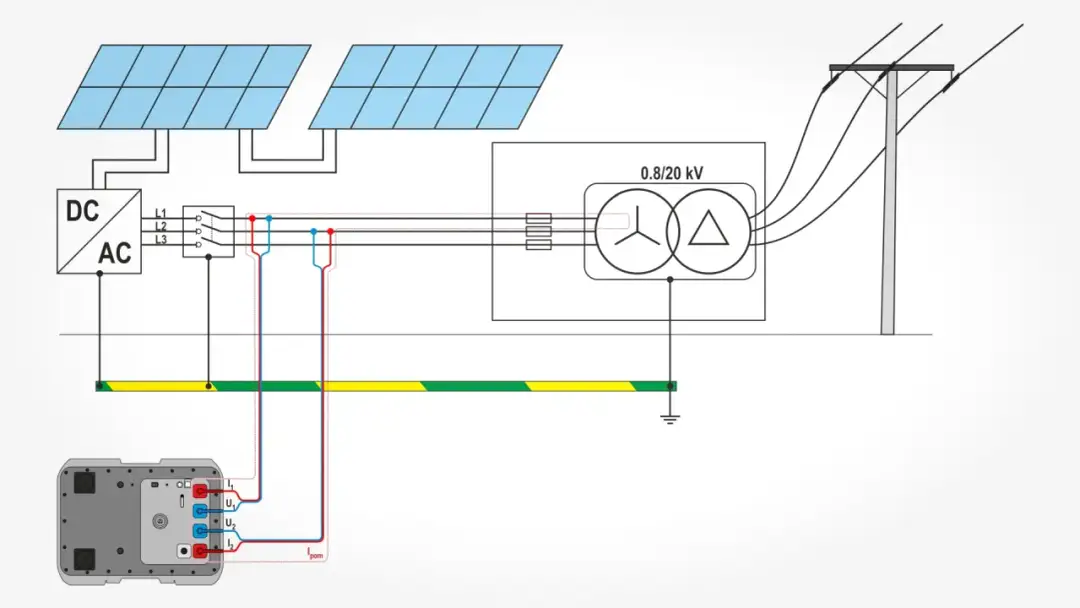

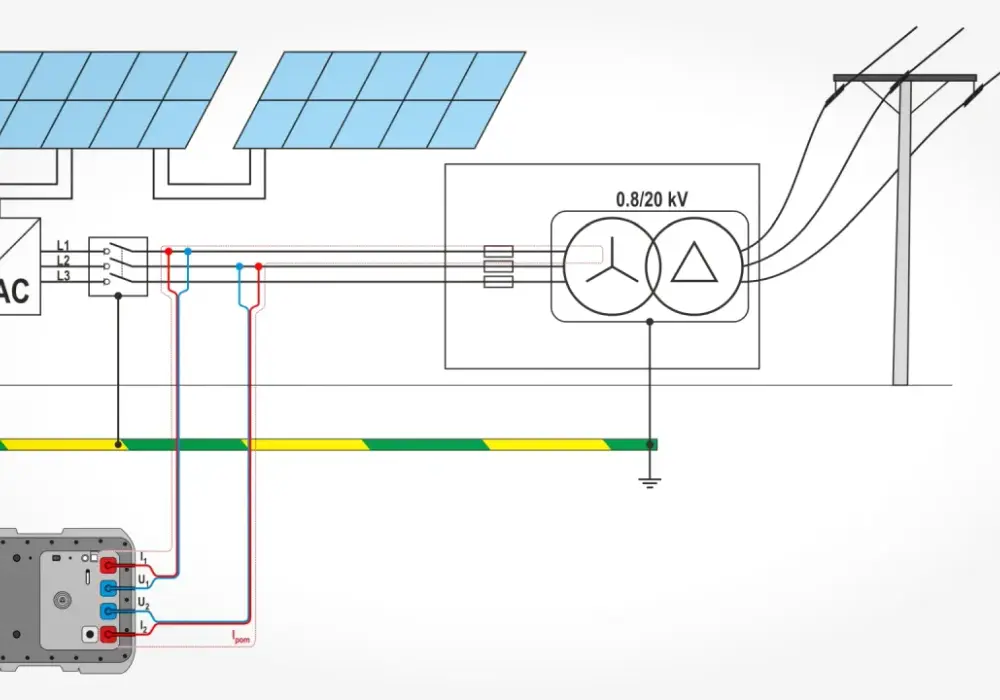

Kolejnym etapem jest wykonanie pomiaru impedancji pętli zwarcia za pomocą specjalistycznego miernika. Pamiętaj, aby pomiar przeprowadzić w najbardziej oddalonym punkcie chronionego obwodu, zazwyczaj w gnieździe wtykowym. Wynik pomiaru musi być niższy lub równy wartości odczytanej z tabeli. Jeśli zmierzona wartość Zs jest wyższa od dopuszczalnej, oznacza to, że ochrona przeciwporażeniowa jest nieskuteczna i należy podjąć działania naprawcze.
Skąd biorą się wartości w tabelach? Zrozumienie wzoru Zs ≤ Uo / Ia
Wszystkie wartości w tabelach dopuszczalnej impedancji pętli zwarcia nie są przypadkowe. Wynikają one z konkretnych praw fizyki oraz wymagań normatywnych, które mają na celu zapewnienie bezpieczeństwa użytkownikom instalacji elektrycznych. Podstawą do ich obliczenia jest wzór: Zs ≤ Uo / Ia.
Napięcie Uo: Dlaczego przyjmujemy 230V?
W tym wzorze, Uo oznacza napięcie znamionowe sieci względem ziemi. W Polsce, w większości instalacji jednofazowych niskiego napięcia, układ sieciowy jest typu TN, a napięcie fazowe względem przewodu neutralnego (lub ziemi) wynosi standardowo 230 V. Dlatego właśnie w obliczeniach dla tych instalacji przyjmujemy Uo = 230 V. W innych układach sieciowych lub instalacjach trójfazowych wartość ta może być inna, ale dla prezentowanych tabel 230V jest uniwersalnym punktem odniesienia.
Prąd zadziałania Ia: Klucz do zrozumienia charakterystyk B, C i D
Prąd zadziałania Ia to kluczowy parametr, który określa minimalny prąd zwarciowy potrzebny do samoczynnego zadziałania zabezpieczenia w wymaganym czasie (w naszym przypadku 0,4 s). Wartość Ia jest ściśle powiązana z charakterystyką i prądem znamionowym (In) wyłącznika nadprądowego. Norma określa, że dla zapewnienia szybkiego wyłączenia zasilania, prąd Ia powinien wynosić:
- Dla charakterystyki B: Ia = 5 × In
- Dla charakterystyki C: Ia = 10 × In
- Dla charakterystyki D: Ia = 20 × In
Te krotności prądu znamionowego są niezbędne, aby zabezpieczenie zadziałało wystarczająco szybko w przypadku wystąpienia zwarcia, chroniąc tym samym instalację i osoby.
Praktyczny przykład obliczeń dla wyłącznika C16 krok po kroku
Aby lepiej zrozumieć, jak działają te obliczenia, przeanalizujmy przykład dla wyłącznika nadprądowego o charakterystyce C i prądzie znamionowym 16 A (C16) w sieci 230V:
1. Identyfikacja parametrów: Wyłącznik C16, sieć 230V.
2. Obliczenie prądu zadziałania (Ia): Zgodnie z charakterystyką C, prąd zadziałania wynosi 10 × In. Zatem Ia = 10 × 16 A = 160 A.
3. Obliczenie maksymalnej dopuszczalnej impedancji (Zs): Korzystamy ze wzoru Zs = Uo / Ia. Zatem Zs = 230 V / 160 A = 1,44 Ω.
Oznacza to, że dla wyłącznika C16, aby ochrona przeciwporażeniowa była skuteczna, zmierzona impedancja pętli zwarcia w najbardziej oddalonym punkcie obwodu nie może przekroczyć 1,44 Ω. Jeśli pomiar wykaże wartość wyższą, konieczne są działania naprawcze.
Co zrobić, gdy zmierzona impedancja jest zbyt wysoka?
Wykrycie zbyt wysokiej impedancji pętli zwarcia podczas pomiarów to sygnał alarmowy. Oznacza, że w przypadku zwarcia, zabezpieczenie może nie zadziałać w wymaganym czasie, co stwarza poważne zagrożenie porażeniem prądem. Na szczęście istnieje szereg działań, które można podjąć, aby zdiagnozować problem i go rozwiązać.
Najczęstsze przyczyny przekroczenia dopuszczalnej wartości IPZ
Zanim przystąpimy do naprawy, warto zrozumieć, co najczęściej powoduje zbyt wysoką impedancję pętli zwarcia:
- Zbyt mały przekrój przewodów w stosunku do długości obwodu przewody o zbyt małym przekroju mają większy opór własny.
- Luźne połączenia słabe styki w rozdzielnicy, puszkach instalacyjnych, gniazdkach czy kostkach połączeniowych znacząco zwiększają opór na drodze pętli.
- Uszkodzenia przewodów korozja, przegrzewanie lub inne uszkodzenia mechaniczne izolacji i samego przewodnika mogą prowadzić do zwiększenia jego rezystancji.
- Zbyt długa trasa obwodu im dłuższy jest obwód, tym większa jest impedancja przewodów, zwłaszcza jeśli ich przekrój nie jest odpowiednio dobrany.
- Nieprawidłowo wykonane połączenia wyrównawcze brak lub niewłaściwe połączenia wyrównawcze mogą wpływać na drogę prądu zwarciowego.
Metody na obniżenie impedancji pętli zwarcia w istniejącej instalacji
Jeśli pomiar wykazał problem, oto najskuteczniejsze metody jego rozwiązania:
- Zwiększenie przekroju przewodów jeśli jest to technicznie możliwe i uzasadnione, wymiana przewodów na te o większym przekroju jest najpewniejszym sposobem na obniżenie rezystancji obwodu.
- Poprawa jakości połączeń elektrycznych dokładne dokręcenie wszystkich śrub w zaciskach, oczyszczenie styków i upewnienie się, że połączenia są pewne, może znacząco obniżyć impedancję.
- Skrócenie długości obwodu w niektórych przypadkach możliwe jest dodanie punktów zasilania bliżej rozdzielnicy, co efektywnie skraca długość przewodów.
- Wymiana zabezpieczeń zastosowanie zabezpieczeń o niższej wartości prądu znamionowego (o ile nie koliduje to z obciążeniem obwodu) może zwiększyć prąd zadziałania Ia, a tym samym obniżyć dopuszczalną wartość Zs.
- Zastosowanie dodatkowych połączeń wyrównawczych prawidłowo wykonane dodatkowe połączenia wyrównawcze mogą poprawić drogę przepływu prądu zwarciowego.
Przeczytaj również: Przyszłość Business Intelligence – trendy, które warto znać
Czy zastosowanie wyłącznika różnicowoprądowego rozwiązuje problem?
Wyłącznik różnicowoprądowy (RCD) jest niezwykle ważnym elementem zapewniającym bezpieczeństwo, jednak nie rozwiązuje on problemu zbyt wysokiej impedancji pętli zwarcia w kontekście ochrony przed porażeniem przez samoczynne wyłączenie zasilania. RCD chroni głównie przed prądami upływowymi i porażeniem wynikającym z dotyku pośredniego, gdy prąd płynie przez ciało człowieka do ziemi. Zapewnia dodatkową warstwę ochrony. Niemniej jednak, do skutecznego zadziałania zabezpieczeń nadprądowych w przypadku zwarcia fazy do ziemi lub obudowy, nadal kluczowa jest niska impedancja pętli zwarcia, która gwarantuje przepływ odpowiednio dużego prądu. Zatem RCD nie zastępuje potrzeby prawidłowego pomiaru i utrzymania niskiej wartości IPZ, ale stanowi cenne uzupełnienie systemu ochrony.
