Znajomość kolorów bezpieczników topikowych, potocznie nazywanych "korkami", to podstawowa wiedza, która może okazać się nieoceniona w każdym domu. Pozwala ona nie tylko na szybką i bezpieczną identyfikację uszkodzonego elementu, ale przede wszystkim zapobiega potencjalnie groźnym w skutkach pomyłkom. W tym artykule przeprowadzimy Cię przez tajniki oznaczeń kolorystycznych i praktycznych aspektów stosowania bezpieczników, abyś mógł pewnie dbać o bezpieczeństwo swojej instalacji elektrycznej.
Dlaczego kolor "korka" w Twojej skrzynce ma kluczowe znaczenie dla bezpieczeństwa?
Bezpiecznik topikowy, powszechnie znany jako "korek", jest fundamentalnym elementem każdej domowej instalacji elektrycznej. Jego głównym zadaniem jest ochrona przed skutkami nadmiernego przepływu prądu, które mogą wynikać z przeciążeń lub zwarć. Bez prawidłowo działającego bezpiecznika, ryzyko uszkodzenia sprzętu AGD, a nawet wywołania pożaru, znacząco wzrasta. Dlatego też zrozumienie jego budowy i zasad działania jest tak istotne dla utrzymania bezpieczeństwa w naszym domu.
Czym jest bezpiecznik topikowy i jaką rolę pełni w domowej instalacji elektrycznej?

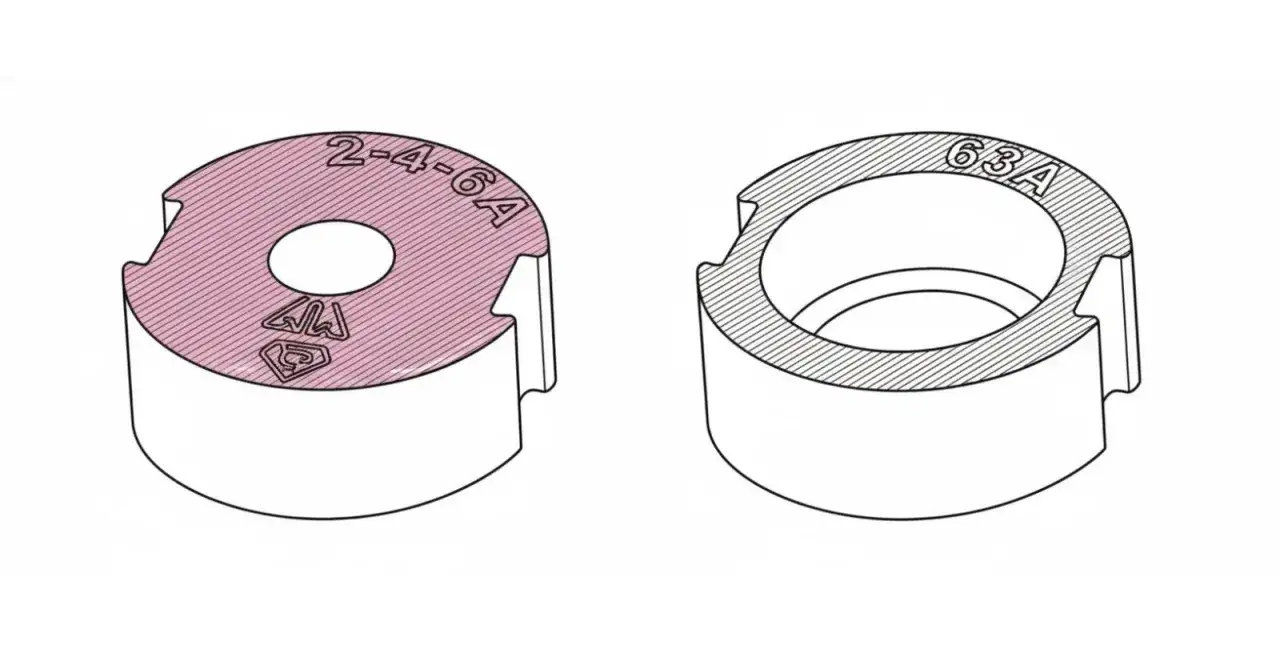

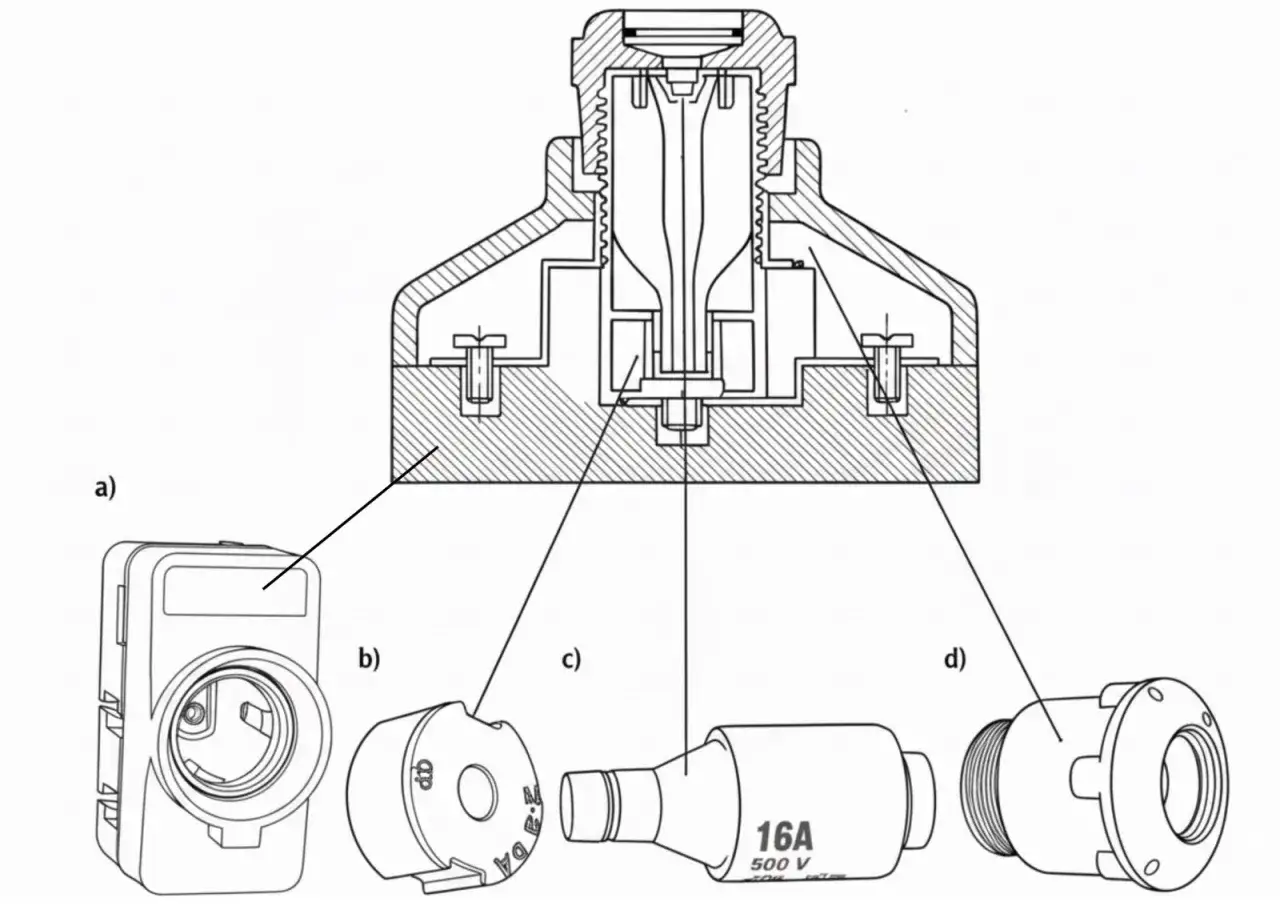

Bezpiecznik topikowy typu D, czyli popularny "korek", składa się z kilku kluczowych elementów. Podstawą jest gniazdo bezpiecznikowe, do którego wkręca się główkę bezpiecznikową. Kluczową rolę odgrywa tu wstawka kalibrowa element umieszczony w gnieździe, który jest dopasowany do konkretnego obwodu. Ta wstawka fizycznie uniemożliwia wkręcenie wkładki topikowej o wyższym prądzie znamionowym niż dopuszczalny dla danego obwodu, co stanowi ważne zabezpieczenie przed przeciążeniem. Sama wkładka topikowa zawiera element grzejny (topik), który pod wpływem zbyt dużego prądu przepala się, przerywając obwód. Jest to mechanizm jednorazowego użytku, który chroni instalację i urządzenia przed uszkodzeniem.
Kolor jako system bezpieczeństwa: Jak oznaczenia chronią Twój dom przed pożarem?
Ustandaryzowany system oznaczeń kolorystycznych bezpieczników topikowych jest nieocenionym narzędziem zapewniającym bezpieczeństwo. Zapobiega on najczęstszej i najbardziej niebezpiecznej pomyłce zamontowaniu wkładki o niewłaściwych parametrach, która mogłaby doprowadzić do przegrzewania się przewodów, uszkodzenia urządzeń, a w skrajnych przypadkach nawet do pożaru. Każdy kolor odpowiada ściśle określonemu prądowi znamionowemu, co sprawia, że wybór właściwej wkładki staje się intuicyjny. Ponadto, kolorowy znaczek na czole wkładki pełni funkcję wskaźnika zadziałania jego odpadnięcie lub uszkodzenie jest wyraźnym sygnałem, że bezpiecznik przepalił się i wymaga wymiany.
Jak szybko odczytać prąd znamionowy? Kompletna tabela kolorów bezpieczników topikowych
Dla każdego użytkownika domowej instalacji elektrycznej, posiadanie pod ręką informacji o tym, jaki prąd znamionowy kryje się pod danym kolorem bezpiecznika topikowego, jest niezwykle praktyczne. Poniższa tabela stanowi szybki i niezawodny klucz do identyfikacji, który pozwoli Ci bezbłędnie dobrać odpowiednią wkładkę w razie potrzeby.
Tabela kolorów od A do Z: Od różu do miedzi
| Kolor | Prąd znamionowy |
|---|---|
| Różowy | 2 A |
| Brązowy | 4 A |
| Zielony | 6 A |
| Czerwony | 10 A |
| Szary | 16 A |
| Niebieski | 20 A |
| Żółty | 25 A |
| Czarny | 35 A |
| Biały | 50 A |
| Miedziany | 63 A |
Nie tylko kolor – co jeszcze mówią oznaczenia na wkładce topikowej (np. gG, 25A)?
Oprócz intuicyjnego oznaczenia kolorystycznego, na wkładkach topikowych znajdziemy również oznaczenia literowe, które dostarczają bardziej szczegółowych informacji o ich charakterystyce czasowo-prądowej. Najczęściej spotykane w domowych instalacjach jest oznaczenie "gG" (starsze wersje mogą mieć oznaczenie "gL"). Litery te informują nas, że mamy do czynienia z wkładką ogólnego przeznaczenia, o charakterystyce zwłocznej. Oznacza to, że bezpiecznik ten jest przeznaczony do ochrony zarówno przewodów, jak i różnego rodzaju urządzeń, i jest w stanie wytrzymać krótkotrwałe, niewielkie przeciążenia bez zadziałania. Istnieją również inne typy wkładek, takie jak "aM" (specjalnie do ochrony silników elektrycznych) czy "gF" (o szybkiej charakterystyce zadziałania), jednak są one rzadziej stosowane w typowych instalacjach domowych. Oczywiście, obok oznaczeń literowych, zawsze widnieje również wyraźna informacja o prądzie znamionowym, np. "25A".
Spalony bezpiecznik – jak go rozpoznać i co zrobić krok po kroku?
Kiedy w domu nagle gaśnie światło w jednym z pomieszczeń lub przestaje działać gniazdko, pierwszym podejrzanym często jest właśnie bezpiecznik. Rozpoznanie przepalonego "korka" i przeprowadzenie jego bezpiecznej wymiany to podstawowa umiejętność, która pozwoli Ci szybko przywrócić zasilanie i uniknąć potencjalnych problemów.
Po czym poznać, że bezpiecznik jest przepalony? Zwróć uwagę na ten mały detal
Najprostszym i najbardziej oczywistym sygnałem przepalenia bezpiecznika topikowego jest wspomniany wcześniej kolorowy znaczek na jego czole. W sprawnym bezpieczniku jest on zazwyczaj dobrze widoczny i osadzony na swoim miejscu. Kiedy bezpiecznik zadziała, ten znaczek odpada lub staje się luźny, co jest wyraźnym wizualnym potwierdzeniem, że topik wewnątrz uległ przepaleniu. Oczywiście, brak przepływu prądu w danym obwodzie jest również kluczowym objawem, który skłania do sprawdzenia bezpieczników w skrzynce rozdzielczej.
Bezpieczna wymiana wkładki topikowej w 4 prostych krokach
- Wyłącz główne zasilanie: Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, upewnij się, że główne zasilanie jest wyłączone. Zazwyczaj znajduje się ono na górze skrzynki bezpiecznikowej.
- Odkręć główkę bezpiecznikową: Ostrożnie odkręć głowicę bezpiecznika, w którym podejrzewasz przepalenie.
- Wyjmij starą wkładkę i włóż nową: Po odkręceniu główki, będziesz mieć dostęp do wkładki topikowej. Wyjmij przepaloną wkładkę (zwróć uwagę na jej kolor i oznaczenia) i na jej miejsce wciśnij nową, identyczną wkładkę.
- Zakręć główkę i włącz zasilanie: Dokładnie zakręć głowicę bezpiecznika. Następnie możesz ponownie włączyć główne zasilanie. Jeśli wszystko zostało wykonane poprawnie, obwód powinien znów działać.
Jak dobrać odpowiedni bezpiecznik na wymianę? Kluczowa zasada dopasowania
Absolutnie najważniejszą zasadą przy wymianie bezpiecznika jest zastosowanie wkładki o identycznym prądzie znamionowym, co poprzednia. Kolor starego bezpiecznika jest najlepszym i najszybszym wskaźnikiem, jeśli nie jest on uszkodzony. Skorzystaj z tabeli kolorów, którą przedstawiliśmy wcześniej, aby upewnić się, że wybierasz właściwy. Ponadto, jeśli na starej wkładce widnieje oznaczenie charakterystyki (np. gG), staraj się dobrać wkładkę o tej samej charakterystyce. Użycie bezpiecznika o wyższym prądzie znamionowym niż zalecany jest skrajnie niebezpieczne i może prowadzić do poważnych konsekwencji.
Najczęstsze błędy i pytania dotyczące bezpieczników topikowych
W świecie elektryki domowej istnieje kilka powszechnych błędów i nieporozumień, które mogą prowadzić do niebezpiecznych sytuacji. W tej sekcji rozwiejemy najczęstsze wątpliwości i ostrzeżemy przed praktykami, które zagrażają bezpieczeństwu Twojego domu.
Czy można wkręcić "mocniejszy" bezpiecznik? Wyjaśniamy, dlaczego to bardzo zły pomysł
Kategorycznie odradzam wkręcanie bezpiecznika o wyższym prądzie znamionowym niż ten, który był pierwotnie zamontowany. Instalacja elektryczna w Twoim domu została zaprojektowana z myślą o konkretnych obciążeniach, a przewody mają określoną wytrzymałość. Wkręcenie "mocniejszego" bezpiecznika oznacza, że w przypadku przeciążenia lub zwarcia, bezpiecznik nie zadziała w odpowiednim momencie. Przewody mogą się przegrzewać, izolacja może ulec uszkodzeniu, co zwiększa ryzyko pożaru. Pamiętaj, że wstawka kalibrowa w gnieździe bezpiecznika typu D jest zaprojektowana tak, aby fizycznie uniemożliwić montaż bezpiecznika o zbyt dużej wartości prądu znamionowego to mechanizm ochronny, którego nie należy próbować omijać.
Czerwony (10A) a szary (16A) – który bezpiecznik do gniazdek, a który do oświetlenia?
W typowych instalacjach domowych można zaobserwować pewne standardy dotyczące zastosowania bezpieczników o różnych prądach znamionowych. Bezpieczniki o niższej wartości, takie jak 10A (kolor czerwony), często są stosowane do zabezpieczania obwodów oświetleniowych, które zazwyczaj pobierają mniejszą moc. Natomiast bezpieczniki 16A (kolor szary) są powszechnie używane do obwodów gniazdkowych, gdzie podłączane są urządzenia o większej mocy, takie jak czajniki, tostery czy odkurzacze. Należy jednak pamiętać, że są to ogólne wytyczne. Zawsze warto sprawdzić dokumentację techniczną instalacji lub skonsultować się z wykwalifikowanym elektrykiem, aby upewnić się co do prawidłowego doboru bezpieczników dla konkretnych obwodów w Twoim domu.
"Watowanie" bezpiecznika: Dlaczego naprawianie wkładek jest skrajnie niebezpieczne?
"Watowanie" bezpiecznika to jedna z najbardziej niebezpiecznych praktyk w elektryce domowej, która może mieć katastrofalne skutki. Nigdy nie należy tego robić.
Praktyka "watowania" bezpieczników, czyli prób naprawy przepalonej wkładki poprzez wstawienie w jej miejsce drutu lub innego metalowego elementu, jest skrajnie nieodpowiedzialna i niebezpieczna. Bezpiecznik topikowy jest elementem jednorazowego użytku, zaprojektowanym tak, aby ulec przepaleniu i przerwać obwód w momencie zagrożenia. "Watowanie" całkowicie eliminuje tę kluczową funkcję ochronną. W efekcie, instalacja jest pozbawiona zabezpieczenia, co może prowadzić do niekontrolowanego przepływu prądu, przegrzewania się przewodów, uszkodzenia urządzeń, a nawet wywołania pożaru. Zawsze wymieniaj przepalone bezpieczniki na nowe, fabrycznie wykonane wkładki o odpowiednich parametrach.
Bezpieczniki topikowe a nowoczesne wyłączniki nadprądowe – co warto wiedzieć?
Choć bezpieczniki topikowe, zwłaszcza starszego typu "korki", wciąż spełniają swoją rolę w wielu domach, warto mieć świadomość istnienia nowocześniejszych rozwiązań. Wyłączniki nadprądowe, często nazywane "esy", oferują szereg udogodnień i podnoszą poziom bezpieczeństwa instalacji elektrycznej.
Przeczytaj również: Przegląd Sony Xperia Z5 - co warto wiedzieć o tym modelu? Recenzja i opinie.
Kiedy warto pomyśleć o modernizacji skrzynki bezpiecznikowej?
Jeśli Twoja skrzynka rozdzielcza wciąż bazuje na bezpiecznikach topikowych, warto rozważyć modernizację do nowoczesnych wyłączników nadprądowych. Główną zaletą "esek" jest wygoda po zadziałaniu wystarczy podnieść dźwignię, aby przywrócić zasilanie, zamiast wymieniać całą wkładkę. Wyłączniki nadprądowe często charakteryzują się również większą precyzją działania i są mniej podatne na uszkodzenia mechaniczne. Co więcej, nowoczesne skrzynki rozdzielcze umożliwiają łatwiejszą instalację dodatkowych zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD), które chronią przed porażeniem prądem. Pamiętaj jednak, że każda modernizacja instalacji elektrycznej powinna być przeprowadzona przez wykwalifikowanego elektryka, aby zapewnić jej prawidłowe i bezpieczne działanie.
