Bezpieczniki topikowe mocy, znane powszechnie jako BM lub NH, to niepozorne, lecz absolutnie kluczowe elementy każdej instalacji elektrycznej o większej mocy. Stanowią one pierwszą i często ostatnią linię obrony przed niszczycielskimi skutkami zwarć i przeciążeń, chroniąc drogie urządzenia i zapewniając bezpieczeństwo personelu. W moim doświadczeniu jako inżyniera, prawidłowy dobór i zrozumienie działania tych zabezpieczeń to podstawa solidnej inżynierii elektrycznej.
Ten artykuł to kompleksowy przewodnik po bezpiecznikach topikowych mocy (BM/NH), niezbędnych elementach w instalacjach elektrycznych. Dowiesz się o ich klasyfikacji, charakterystykach i zastosowaniach, co jest kluczowe dla profesjonalistów z branży elektrycznej, studentów kierunków technicznych oraz osób zajmujących się utrzymaniem ruchu w przemyśle, poszukujących szczegółowej i ustrukturyzowanej wiedzy.
Bezpieczniki topikowe BM/NH: Rodzaje, charakterystyki i zastosowania
- Bezpieczniki BM/NH to kluczowe elementy zabezpieczające w instalacjach przemysłowych i energetycznych.
- Ich podział opiera się na charakterystyce czasowo-prądowej (gG, aM, gTr, gF) oraz wielkości mechanicznej (NH000-NH4a).
- Charakterystyka gG chroni kable i przewody, aM jest dedykowana silnikom, gTr transformatorom, a gF to wkładki szybkie.
- Wielkości mechaniczne określają wymiary i maksymalny prąd znamionowy, od kompaktowych NH000 do największych NH4a.
- Wkładki BM charakteryzują się bardzo wysoką zdolnością wyłączania, często sięgającą 120 kA.
Czym są bezpieczniki BM i dlaczego stanowią pierwszą linię obrony w instalacjach dużej mocy?
Bezpieczniki BM, znane również jako wkładki topikowe mocy typu NH, to kluczowe elementy zabezpieczające w instalacjach przemysłowych i energetycznych. Ich głównym zadaniem jest ochrona przed skutkami zwarć i przeciążeń w obwodach dużej mocy, takich jak rozdzielnice główne, linie kablowe czy transformatory. To właśnie te elementy są projektowane tak, by w krytycznych momentach przerwać obwód, ratując tym samym całe systemy przed katastrofalnymi uszkodzeniami.

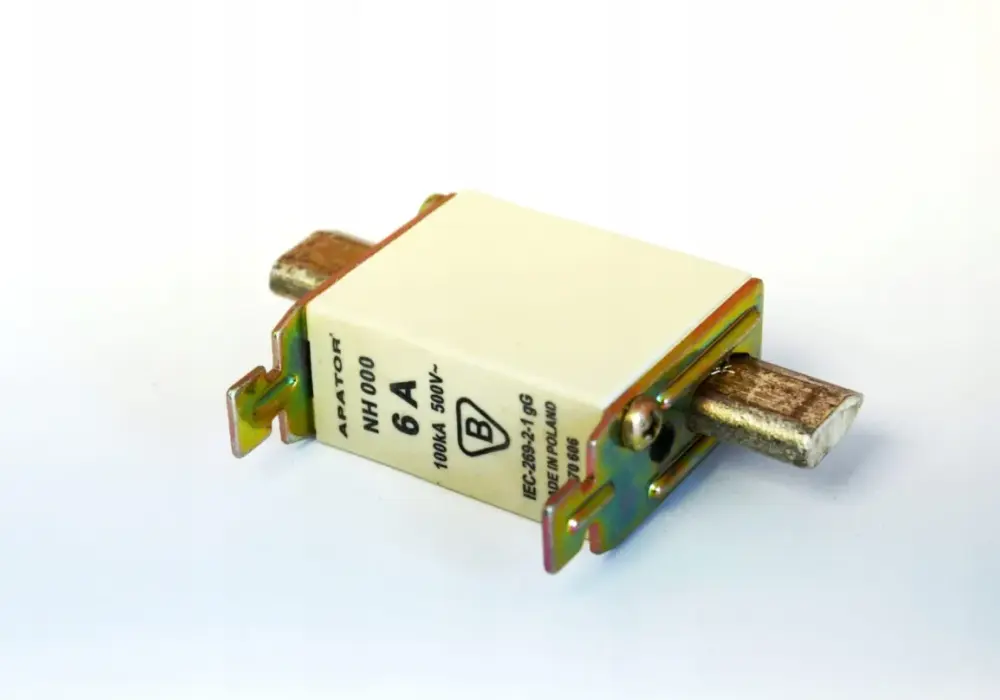

Definicja i rola: Co to jest wkładka topikowa mocy NH/BM?
Wkładka topikowa mocy NH/BM to element zabezpieczający, który w momencie przekroczenia bezpiecznych wartości prądu, przerywa obwód elektryczny. Jest to komponent jednorazowego użytku po zadziałaniu musi zostać wymieniony na nowy. Można śmiało powiedzieć, że jest to "pierwsza linia obrony" instalacji, ponieważ to ona w pierwszej kolejności reaguje na niebezpieczne przepływy prądu, chroniąc znacznie droższe i bardziej złożone urządzenia oraz całe linie zasilające przed uszkodzeniem. Jej prostota konstrukcji idzie w parze z niezawodnością działania, co jest kluczowe w zastosowaniach przemysłowych.

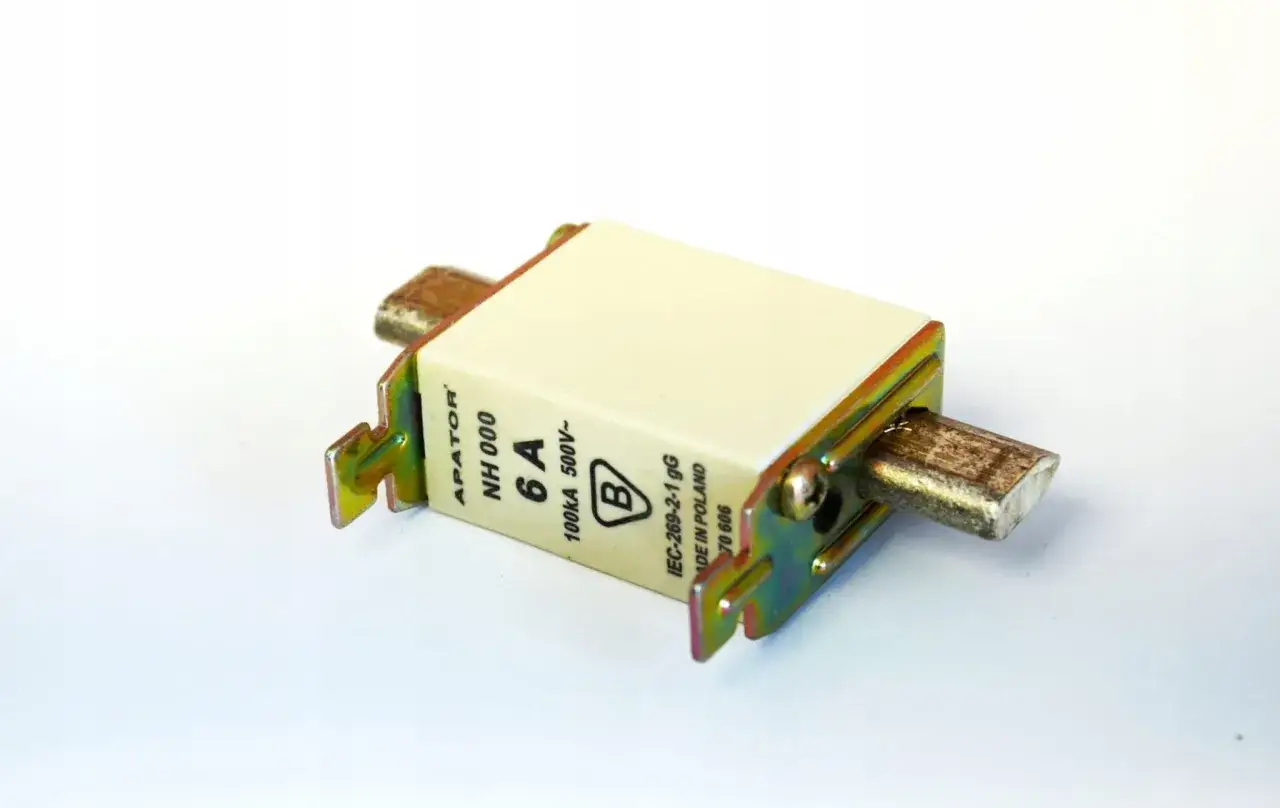

Budowa, która gwarantuje bezpieczeństwo: topnik, piasek kwarcowy i masywne styki nożowe
Klucz do niezawodności bezpiecznika BM tkwi w jego prostej, lecz genialnej konstrukcji. Sercem wkładki jest topnik specjalnie zaprojektowany drut lub taśma, która pod wpływem nadmiernego prądu topi się, inicjując przerwanie obwodu. Aby proces ten był bezpieczny i kontrolowany, topnik umieszczony jest wewnątrz ceramicznego korpusu wypełnionego piaskiem kwarcowym. Piasek ten pełni rolę środka gaszącego łuk elektryczny, który powstaje w momencie topienia się drutu i rozłączania styków. Absorbuje on energię łuku i szybko go gasi, zapobiegając dalszemu płonieniu i uszkodzeniom. Całość dopełniają masywne styki nożowe, które zapewniają nie tylko pewne i niskorezystancyjne połączenie z podstawą bezpiecznikową, ale także efektywne odprowadzanie ciepła podczas normalnej pracy. Ta synergia elementów sprawia, że bezpieczniki BM są w stanie bezpiecznie i skutecznie przerwać nawet bardzo wysokie prądy zwarciowe.
Jak rozszyfrować oznaczenia? Kompletny przewodnik po charakterystykach czasowo-prądowych wkładek BM
Wybór odpowiedniego bezpiecznika BM to nie tylko kwestia dobrania właściwego rozmiaru czy prądu znamionowego. Kluczowe jest zrozumienie jego charakterystyki czasowo-prądowej. To właśnie ona definiuje, jak bezpiecznik zareaguje na różne rodzaje przepływu prądu czy zadziała natychmiast, czy z opóźnieniem, i czy ochroni instalację przed wszystkimi rodzajami zagrożeń. Niewłaściwy dobór charakterystyki może prowadzić do nieuzasadnionych wyłączeń lub, co gorsza, do braku ochrony w sytuacji krytycznej.
Charakterystyka gG – uniwersalna i zwłoczna ochrona kabli i urządzeń
Charakterystyka gG, którą dawniej oznaczano jako gL, to najbardziej uniwersalny typ wkładki topikowej. Są to bezpieczniki pełnozakresowe o działaniu zwłocznym. Oznacza to, że są w stanie chronić obwód zarówno przed przeciążeniami (długotrwałym przepływem prądu nieco wyższego od znamionowego), jak i przed zwarciami (bardzo wysokimi prądami, które pojawiają się nagle). Ich zwłoczność sprawia, że są idealnym wyborem do zabezpieczania kabli i przewodów, które mają pewną tolerancję na chwilowe wzrosty temperatury, a jednocześnie wymagają ochrony przed trwałym przegrzewaniem.
Charakterystyka aM – niezastąpiony specjalista przy ochronie silników elektrycznych
Wkładki o charakterystyce aM to specjaliści od ochrony silników elektrycznych. Są to bezpieczniki niepełnozakresowe, co oznacza, że ich głównym zadaniem jest ochrona przed skutkami zwarć. Nie chronią one instalacji przed przeciążeniami. Dlaczego więc są tak ważne dla silników? Silniki elektryczne podczas rozruchu pobierają prąd kilkukrotnie wyższy od znamionowego. Charakterystyka aM jest tak zaprojektowana, aby wytrzymać te krótkotrwałe, wysokie prądy rozruchowe, nie powodując niepotrzebnego wyłączenia obwodu. Dopiero przy wystąpieniu zwarcia, które jest zjawiskiem znacznie szybszym i o wyższej energii, wkładka aM zadziała błyskawicznie, chroniąc silnik i instalację.
Charakterystyka gTr – dedykowane zabezpieczenie dla transformatorów
W przypadku transformatorów, szczególnie po stronie dolnego napięcia, potrzebne jest zabezpieczenie uwzględniające specyficzne warunki ich pracy. Wkładki o charakterystyce gTr zostały zaprojektowane właśnie do tego celu. Ich parametry czasowo-prądowe są dopasowane tak, aby chronić transformator przed skutkami zwarć, jednocześnie uwzględniając jego specyficzne udary prądowe i charakterystykę obciążenia. Są to bezpieczniki zwłoczne, które zapewniają pewną ochronę bez nadmiernej wrażliwości na chwilowe zmiany prądu.
Charakterystyka gF – kiedy potrzebna jest szybka reakcja na zwarcie?
Wkładki o charakterystyce gF to bezpieczniki szybkie. Ich reakcja na przepływ prądu jest znacznie szybsza niż w przypadku wkładek gG. W Polsce znajdują one zastosowanie w specyficznych sytuacjach, na przykład w liniach elektroenergetycznych na terenach wiejskich. W takich miejscach prądy zwarciowe mogą być stosunkowo niskie, a standardowe wkładki zwłoczne mogłyby nie zadziałać wystarczająco szybko, aby skutecznie zabezpieczyć instalację. Wkładki gF zapewniają błyskawiczne przerwanie obwodu nawet przy niewielkich prądach zwarciowych, co jest kluczowe dla bezpieczeństwa w takich warunkach.
Rozmiar ma znaczenie: Przegląd wielkości mechanicznych bezpieczników BM
Oprócz charakterystyki czasowo-prądowej, równie istotne jest dopasowanie bezpiecznika BM pod względem jego wielkości mechanicznej. Wielkość ta nie tylko determinuje fizyczne wymiary wkładki i jej kompatybilność z podstawą bezpiecznikową, ale także bezpośrednio wpływa na maksymalny prąd znamionowy, jaki dany bezpiecznik może bezpiecznie obsłużyć. Jest to aspekt, którego nie można lekceważyć, ponieważ źle dobrany rozmiar uniemożliwi prawidłowe zainstalowanie wkładki lub doprowadzi do przegrzewania i awarii.
Wielkości NH000 i NH00 – kompaktowe rozwiązania do rozdzielnic i złączy kablowych
Najmniejsze wkładki topikowe mocy to rozmiary NH000 i NH00. Często występują one w wersjach kompaktowych, oznaczanych literą "C" (np. NH000-C). Są one idealnym rozwiązaniem tam, gdzie przestrzeń w rozdzielnicy jest ograniczona. Znajdują zastosowanie w mniejszych rozdzielnicach, złączach kablowych oraz wszędzie tam, gdzie wymagane są kompaktowe wymiary przy zachowaniu funkcji bezpiecznika mocy.
Standard przemysłowy: Wielkości NH1, NH2 i NH3 i ich zakresy prądowe
Wielkości NH1, NH2 i NH3 to absolutny standard w przemyśle. Są one najczęściej stosowane w rozdzielnicach głównych, stacjach transformatorowych i innych kluczowych punktach instalacji przemysłowych. Ich rozmiar pozwala na obsługę znacznie wyższych prądów znamionowych, które mogą sięgać od kilkudziesięciu amperów w przypadku NH1, aż po ponad 1250 A w przypadku NH3. To właśnie te rozmiary spotykamy najczęściej w typowych zastosowaniach przemysłowych.
Zadania specjalne: Kiedy stosuje się największe wkładki NH4 i NH4a?
Największe dostępne rozmiary wkładek BM to NH4 i NH4a. Są one przeznaczone do zastosowań specjalnych, gdzie wymagane są najwyższe prądy znamionowe. Mówimy tu o bardzo dużych instalacjach przemysłowych, elektrowniach czy głównych punktach zasilania, gdzie przepływają prądy o ekstremalnie wysokich wartościach. Ich gabaryty i konstrukcja są dostosowane do obsługi tych ekstremalnych obciążeń.
Kluczowe parametry techniczne, które musisz sprawdzić przed wyborem wkładki
Dobór bezpiecznika BM to proces, który wymaga precyzji i uwzględnienia kilku krytycznych parametrów technicznych. Pomyłka w którymkolwiek z nich może mieć poważne konsekwencje dla bezpieczeństwa i niezawodności całej instalacji. Dlatego zawsze należy dokładnie sprawdzić specyfikację techniczną przed zakupem i montażem.
Prąd znamionowy (In) – jak dopasować go do obciążenia?
Prąd znamionowy (In) wkładki BM to maksymalny prąd, który bezpiecznik może przewodzić w sposób ciągły bez przekraczania dopuszczalnych limitów temperaturowych. Kluczem do prawidłowego doboru jest dopasowanie go do prądu obciążenia obwodu. Zgodnie z zasadami, prąd znamionowy wkładki powinien być wyższy niż maksymalny prąd pracy urządzenia lub obwodu, ale jednocześnie niższy niż prąd dopuszczalny dla chronionego przewodu lub urządzenia. Zbyt niski prąd znamionowy spowoduje nieuzasadnione wyłączenia, natomiast zbyt wysoki brak ochrony przed przeciążeniem.
Napięcie znamionowe (Un) – dlaczego nie wolno go ignorować?
Napięcie znamionowe (Un) wkładki BM jest parametrem absolutnie krytycznym. Określa ono maksymalne napięcie sieci, w której bezpiecznik może pracować. Nigdy nie wolno stosować wkładki o napięciu znamionowym niższym niż napięcie sieci. Ignorowanie tego parametru stwarza ogromne ryzyko. W przypadku przepięcia lub zwarcia, bezpiecznik o niewystarczającym napięciu znamionowym może nie być w stanie bezpiecznie zgasic łuku elektrycznego, co może prowadzić do jego płonięcia, uszkodzenia podstawy bezpiecznikowej, a nawet pożaru. Zawsze dobieraj wkładkę o napięciu znamionowym równym lub wyższym od napięcia sieci.
Znamionowa zdolność wyłączania (kA) – co mówi o poziomie bezpieczeństwa?
Znamionowa zdolność wyłączania, wyrażana w kiloamperach (kA), to jeden z najważniejszych wskaźników bezpieczeństwa bezpiecznika BM. Określa ona maksymalny prąd zwarciowy, który wkładka jest w stanie bezpiecznie przerwać bez ulegania uszkodzeniu. Wkładki BM, dzięki swojej konstrukcji i zastosowaniu piasku kwarcowego do gaszenia łuku, charakteryzują się bardzo wysoką zdolnością wyłączania. W wielu przypadkach sięga ona aż 120 kA. Jest to wartość kluczowa w instalacjach dużej mocy, gdzie prądy zwarciowe mogą osiągać ekstremalne wartości, a bezpiecznik musi sobie z nimi poradzić, aby zapobiec poważnym awariom i zagrożeniom.
Gdzie w praktyce spotkasz bezpieczniki BM? Najczęstsze zastosowania w polskim przemyśle
Bezpieczniki topikowe BM są wszechobecne w polskiej infrastrukturze energetycznej i przemysłowej. Ich niezawodność i wszechstronność sprawiają, że są one wybierane do ochrony kluczowych punktów instalacji, gdzie wymagana jest wysoka pewność działania i zdolność do obsługi dużych mocy. Od głównych punktów zasilania po poszczególne maszyny bezpieczniki BM odgrywają tam fundamentalną rolę.
Ochrona głównych linii zasilających i rozdzielnic nN
W każdej instalacji przemysłowej czy dużej infrastrukturze budowlanej, główne linie zasilające i rozdzielnice niskiego napięcia (nN) stanowią punkty krytyczne. Bezpieczniki BM są tam stosowane jako podstawowe zabezpieczenie przed przeciążeniami i zwarciami. Chronią one całe sekcje instalacji, zapobiegając rozprzestrzenianiu się awarii i minimalizując ryzyko uszkodzenia podległego osprzętu elektrycznego.
Zabezpieczanie obwodów silnikowych we współpracy ze stycznikami
Silniki elektryczne to serce wielu procesów przemysłowych. Ich ochrona jest priorytetem. W obwodach silnikowych często stosuje się kombinację zabezpieczeń. Wkładki BM, zwłaszcza o charakterystyce aM, współpracują tu ze stycznikami i przekaźnikami termicznymi. Wkładka BM zapewnia szybką ochronę przed zwarciami, podczas gdy przekaźnik termiczny chroni silnik przed przeciążeniem. Takie połączenie gwarantuje kompleksową i niezawodną ochronę, która uwzględnia specyfikę pracy silnika, w tym jego prądy rozruchowe.
Rola w stacjach transformatorowych i złączach kablowo-pomiarowych (ZKP)
Bezpieczniki BM odgrywają również kluczową rolę w infrastrukturze energetycznej, takiej jak stacje transformatorowe czy złącza kablowo-pomiarowe (ZKP). W stacjach transformatorowych chronią transformatory po stronie dolnego napięcia (często z wykorzystaniem wkładek gTr), natomiast w ZKP stanowią zabezpieczenie głównych linii kablowych doprowadzających energię. Są one nieodłącznym elementem zapewniającym stabilność i bezpieczeństwo dostaw energii elektrycznej.
Najczęstsze błędy przy doborze wkładek BM i jak ich unikać
Mimo prostoty działania, przy doborze i eksploatacji bezpieczników BM wciąż popełniane są błędy, które mogą prowadzić do poważnych konsekwencji. Z mojego doświadczenia wynika, że najczęściej wynikają one z pośpiechu, braku wiedzy lub próby "zaoszczędzenia" na kluczowych elementach. Unikanie tych pułapek jest absolutnie kluczowe dla bezpieczeństwa.
Pomyłka między gG a aM – jakie są konsekwencje?
Jednym z najczęstszych błędów jest mylenie charakterystyk gG i aM. Zastosowanie wkładki gG (zwłocznej, pełnozakresowej) do ochrony silnika może prowadzić do nieuzasadnionych wyłączeń podczas jego rozruchu, co zakłóca proces produkcyjny. Z kolei użycie wkładki aM (szybkiej, niepełnozakresowej) do ochrony kabli jest znacznie gorsze. Taka wkładka nie zapewni ochrony przed przeciążeniem, co może skutkować przegrzaniem przewodów, uszkodzeniem izolacji, a w skrajnych przypadkach pożarem. Dlatego tak ważne jest, aby dokładnie rozumieć przeznaczenie każdej charakterystyki.
Dlaczego "naprawianie" lub stosowanie wkładek o złym rozmiarze to prosta droga do awarii?
Absolutnie niedopuszczalne jest "naprawianie" bezpieczników topikowych, na przykład poprzez wstawianie drutu czy innych elementów. Bezpiecznik BM jest elementem jednorazowego użytku, zaprojektowanym do precyzyjnego działania w określonych warunkach. Próby jego modyfikacji całkowicie niweczą jego właściwości ochronne i stwarzają śmiertelne zagrożenie. Podobnie, stosowanie wkładek o niewłaściwym rozmiarze mechanicznym lub prądzie znamionowym jest drogą do pewnej awarii. Zbyt mała wkładka może się przegrzewać, a zbyt duża nie zapewni ochrony. Zawsze należy wymieniać uszkodzoną wkładkę na nową, o identycznych parametrach: charakterystyce, prądzie znamionowym, napięciu i rozmiarze mechanicznym.
Przeczytaj również: Koparka kryptowalut - Jaką koparkę krypto wybrać dla początkujących?
Bezpieczna wymiana wkładki BM: Jakich narzędzi używać i o czym pamiętać?
Wymiana bezpiecznika BM, choć wydaje się prosta, wymaga zachowania szczególnej ostrożności. Jest to czynność wykonywana pod napięciem (choć obwód powinien być odłączony od źródła zasilania, zawsze istnieje ryzyko obecności napięcia indukowanego lub błędu), dlatego bezpieczeństwo musi być priorytetem. Oto kluczowe zasady:
- Całkowite odłączenie od napięcia: Przed przystąpieniem do jakichkolwiek prac, upewnij się, że obwód, w którym znajduje się bezpiecznik, jest całkowicie odłączony od źródła zasilania. Zweryfikuj brak napięcia za pomocą odpowiedniego miernika.
- Identyczne parametry nowej wkładki: Zawsze sprawdzaj, czy nowa wkładka ma identyczne parametry jak uszkodzona: tę samą charakterystykę czasowo-prądową (np. gG, aM), ten sam prąd znamionowy (np. 160A), to samo napięcie znamionowe (np. 500V) oraz ten sam rozmiar mechaniczny (np. NH2).
- Prawidłowe umieszczenie: Używaj specjalistycznych, izolowanych narzędzi, takich jak szczypce do bezpieczników (tzw. "żabki"), aby bezpiecznie wyjąć starą i włożyć nową wkładkę. Upewnij się, że wkładka jest prawidłowo osadzona w podstawie bezpiecznikowej.
- Środki ochrony osobistej: Zawsze stosuj odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne.
Przestrzeganie tych prostych zasad gwarantuje bezpieczeństwo pracy i prawidłowe działanie instalacji po wymianie bezpiecznika.
