Moc bierna, oznaczana symbolem Q, jest fundamentalnym pojęciem w elektroenergetyce, szczególnie w kontekście prądu przemiennego. Choć nie wykonuje ona pracy użytecznej, jest absolutnie niezbędna do prawidłowego działania wielu urządzeń elektrycznych. Zrozumienie jej natury i wzoru jest kluczowe dla każdego, kto zajmuje się elektrycznością, od studentów po doświadczonych inżynierów.
Czym dokładnie jest moc bierna? Można ją opisać jako energię elektryczną, która pulsuje między źródłem a odbiornikiem. Nie jest ona zamieniana na ciepło, światło czy pracę mechaniczną, ale jest magazynowana i oddawana przez elementy obwodu, takie jak cewki (generujące pole magnetyczne) czy kondensatory (generujące pole elektryczne). Jest to energia niezbędna na przykład do wytworzenia strumienia magnetycznego w silniku elektrycznym, który umożliwia jego obrót. Podstawowy wzór opisujący moc bierną dla przebiegów sinusoidalnych to: Q = U * I * sin(φ). Jednostką mocy biernej jest war (var).
Jak poprawnie odczytać i zastosować wzór na moc bierną? Analiza krok po kroku
Aby w pełni zrozumieć wzór na moc bierną, Q = U * I * sin(φ), należy przyjrzeć się jego poszczególnym składowym. Każdy element ma swoje specyficzne znaczenie i wpływa na ostateczną wartość mocy biernej.
Napięcie (U) i natężenie prądu (I) to podstawowe parametry każdego obwodu elektrycznego. W tym wzorze używamy ich wartości skutecznych. Napięcie mierzymy w woltach (V), a natężenie prądu w amperach (A). Są to wielkości opisujące "siłę" i "ilość" przepływającej energii elektrycznej. Bez nich nie można mówić o żadnej mocy.
Kluczowym elementem, który odróżnia moc bierną od czynnej, jest kąt przesunięcia fazowego (φ). Jest to kąt między przebiegiem sinusoidalnym napięcia a przebiegiem sinusoidalnym prądu w obwodzie. W obwodach zawierających elementy indukcyjne (jak cewki) prąd zazwyczaj opóźnia się względem napięcia, a w obwodach pojemnościowych (jak kondensatory) prąd wyprzedza napięcie. Wartość sinusa tego kąta, sin(φ), określa, jaka część iloczynu napięcia i prądu przekłada się na moc bierną. Gdy kąt φ wynosi 0 stopni (idealnie rezystancyjny obwód), sin(φ) = 0, co oznacza brak mocy biernej. Im większe przesunięcie fazowe, tym większa wartość sin(φ) i tym samym moc bierna.

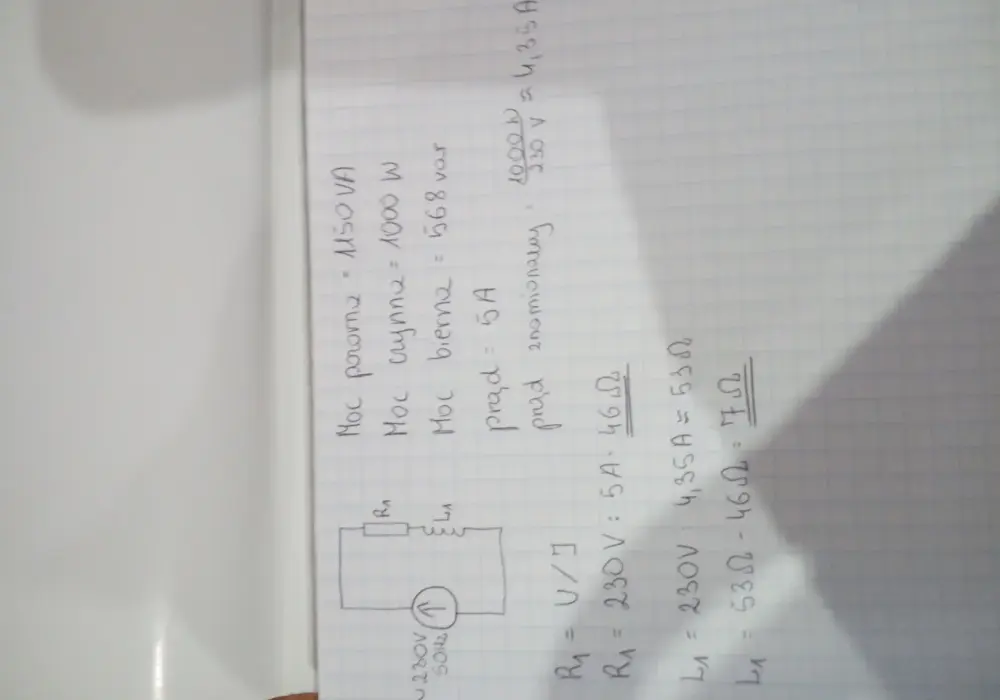

Przyjrzyjmy się praktycznemu przykładowi. Załóżmy, że w obwodzie mamy napięcie skuteczne U = 230 V, prąd skuteczny I = 10 A, a kąt przesunięcia fazowego φ wynosi 30 stopni. Wartość sin(30°) to 0,5. Obliczenie mocy biernej wygląda następująco: Q = 230 V * 10 A * 0,5 = 1150 var. Oznacza to, że w tym obwodzie występuje 1150 warów mocy biernej.
Trójkąt mocy: Jak moc bierna (Q) wpływa na moc czynną (P) i pozorną (S)?
Koncepcja trójkąta mocy jest niezwykle pomocna w wizualizacji zależności między trzema kluczowymi wielkościami mocy w obwodach prądu przemiennego: mocą czynną (P), mocą bierną (Q) i mocą pozorną (S). Graficznie przedstawia się go jako trójkąt prostokątny, gdzie przyprostokątne to P i Q, a przeciwprostokątna to S.
Moc czynna (P), mierzona w watach (W), to ta część mocy, która faktycznie wykonuje użyteczną pracę jest zamieniana na ciepło, światło lub pracę mechaniczną. To właśnie za moc czynną odbiorcy płacą rachunki za energię elektryczną. Jest ona obecna w każdym obwodzie, gdzie płynie prąd i występuje napięcie.
Moc bierna (Q), mierzona w warach (var), jak już wiemy, jest energią pulsującą, niezbędną do działania urządzeń indukcyjnych i pojemnościowych, ale nie wykonującą pracy użytecznej. Choć nie generuje ona bezpośrednio pracy, jej obecność ma wpływ na inne parametry obwodu.
Moc pozorna (S), mierzona w woltoamperach (VA), jest całkowitym obciążeniem, które sieć musi dostarczyć. Jest ona sumą wektorową mocy czynnej i biernej. Zależność między nimi opisuje twierdzenie Pitagorasa: S² = P² + Q². Oznacza to, że nawet jeśli moc czynna (P) pozostaje stała, wzrost mocy biernej (Q) prowadzi do proporcjonalnego wzrostu mocy pozornej (S). Większa moc pozorna oznacza większe obciążenie dla przewodów, transformatorów i generatorów, co generuje dodatkowe straty energii w całej sieci przesyłowej.
Indukcyjna czy pojemnościowa? Dwa oblicza mocy biernej i ich źródła
Moc bierna nie jest jednorodna; można ją podzielić na dwa podstawowe rodzaje, zależne od charakteru elementów obwodu, które ją generują. Zrozumienie tej różnicy jest kluczowe dla prawidłowego zarządzania energią elektryczną.
Moc bierna indukcyjna (pobierana) jest charakterystyczna dla obwodów zawierających elementy indukcyjne, przede wszystkim cewki. W takich obwodach prąd jest opóźniony względem napięcia. Do urządzeń generujących moc bierną indukcyjną należą silniki elektryczne (które stanowią znaczną część obciążenia w przemyśle), transformatory, dławiki oraz wszelkie inne odbiorniki posiadające uzwojenia. Jest to najczęściej spotykany rodzaj mocy biernej w sieciach przemysłowych.
Moc bierna pojemnościowa (oddawana) występuje w obwodach z elementami pojemnościowymi, czyli kondensatorami. W tym przypadku prąd wyprzedza napięcie. Źródłami mocy biernej pojemnościowej mogą być baterie kondensatorów (stosowane do kompensacji), ale także długie linie kablowe (które mają pewną pojemność własną), zasilacze impulsowe, a nawet niektóre rodzaje oświetlenia, jak energooszczędne świetlówki czy lampy LED. W pewnych warunkach, na przykład przy niskim obciążeniu sieci, nadmierna moc bierna pojemnościowa również może być problemem.
Choć oba typy mocy biernej są niekorzystne w nadmiarze, mają odmienne źródła i wymagają innych metod kompensacji. Zrozumienie, który rodzaj dominuje w danym układzie, pozwala na skuteczne zarządzanie energią.
Dlaczego nadmiar mocy biernej to realny problem i koszt?
Obecność mocy biernej w obwodzie prądu przemiennego jest nieunikniona i często niezbędna, jednak jej nadmiar niesie ze sobą szereg negatywnych konsekwencji, które przekładają się na realne koszty i straty w systemie elektroenergetycznym.
Jednym z kluczowych wskaźników efektywności wykorzystania energii jest współczynnik mocy. Najczęściej używany jest współczynnik cosinus kąta przesunięcia fazowego między napięciem a prądem, czyli cos φ. Jego wartość teoretycznie może wynosić od 0 do 1. Im bliżej 1, tym lepiej oznacza to, że większość pobieranej mocy jest mocą czynną, wykonującą pracę. Drugim, często używanym w kontekście opłat, jest współczynnik tg φ, który jest stosunkiem mocy biernej do czynnej (tg φ = Q/P). Niska wartość cos φ lub wysoka wartość tg φ świadczy o dużym udziale mocy biernej w całkowitym obciążeniu sieci.
Nadmiar mocy biernej prowadzi do tzw. ukrytych strat w sieci. Większa moc pozorna (S), będąca wynikiem obecności mocy biernej, oznacza większy prąd płynący w przewodach. Zgodnie z prawem Joule'a-Lenza (straty mocy są proporcjonalne do kwadratu natężenia prądu i rezystancji), większy prąd generuje znacznie większe straty energii w postaci ciepła w liniach przesyłowych i transformatorach. Obciąża to również generatory w elektrowniach, które muszą wytworzyć większą moc pozorną, a nie tylko czynną. To wszystko zwiększa ogólne zużycie energii i koszty jej produkcji i dystrybucji.
W Polsce, aby zachęcić odbiorców do efektywniejszego wykorzystania energii i zmniejszenia obciążeń sieci, wprowadzono system kar za moc bierną. Dotyczy to głównie odbiorców przemysłowych i komercyjnych (taryfy A, B, C). Opłaty te naliczane są za ponadumowny pobór mocy biernej. Najczęściej spotykaną zasadą jest naliczanie opłaty za moc bierną indukcyjną, gdy stosunek mocy biernej do czynnej (tg φ) przekracza wartość 0,4. Istnieją również mechanizmy opłat za nadmierną moc bierną pojemnościową. Według danych kobo.energy, efektywne zarządzanie mocą bierną może przynieść znaczące oszczędności.
Kompensacja mocy biernej: Jak skutecznie zarządzać energią w firmie?
Skutecznym sposobem na uniknięcie kar za nadmierny pobór mocy biernej oraz na optymalizację zużycia energii jest zastosowanie tzw. kompensacji mocy biernej. Jest to proces polegający na wprowadzeniu do obwodu mocy biernej o przeciwnym znaku, aby zneutralizować jej nadmiar.
Na czym polega kompensacja mocy biernej indukcyjnej? Ponieważ większość przemysłowych odbiorników generuje moc bierną indukcyjną (silniki, transformatory), najczęściej stosuje się kompensację tego właśnie typu mocy. Polega ona na wprowadzeniu do sieci mocy biernej pojemnościowej. Najpopularniejszym rozwiązaniem są baterie kondensatorów, które oddają moc bierną pojemnościową, równoważąc tym samym moc bierną indukcyjną pobieraną przez odbiorniki. Celem jest utrzymanie współczynnika tg φ na poziomie poniżej ustalonej wartości granicznej (np. 0,4).
Jak radzić sobie z mocą bierną pojemnościową? Chociaż rzadziej występuje w nadmiarze, moc bierna pojemnościowa również może generować problemy. W takich sytuacjach stosuje się dławiki kompensacyjne. Dławiki, jako elementy indukcyjne, wprowadzają do sieci moc bierną indukcyjną, która neutralizuje nadmiar mocy biernej pojemnościowej.
Czy inwestycja w kompensację faktycznie się opłaca? Zdecydowanie tak. Choć początkowy koszt zakupu i instalacji urządzeń do kompensacji (np. baterii kondensatorów) może być znaczący, długoterminowe korzyści są ogromne. Przede wszystkim pozwala to na unikanie dodatkowych opłat za przekroczenie umownego poboru mocy biernej, co w przypadku dużych odbiorców przemysłowych może oznaczać oszczędności rzędu dziesiątek, a nawet setek tysięcy złotych rocznie. Ponadto, kompensacja zmniejsza straty energii w sieci, odciąża transformatory i przewody, co przedłuża ich żywotność i poprawia ogólną jakość dostarczanej energii elektrycznej. Jest to zatem inwestycja, która zwraca się wielokrotnie.
