Wzór na impedancję pętli zwarcia - klucz do bezpieczeństwa instalacji

Artykuł ma na celu szczegółowe wyjaśnienie zagadnienia impedancji pętli zwarcia, jej znaczenia dla bezpieczeństwa instalacji elektrycznych oraz praktycznych metod obliczania i interpretacji. Zrozumienie tego parametru jest kluczowe dla każdego elektryka, projektanta czy studenta techniki, ponieważ bezpośrednio wpływa na skuteczność ochrony przeciwporażeniowej i prawidłowy dobór zabezpieczeń.

Dlaczego impedancja pętli zwarcia to parametr, którego nie możesz ignorować?

Impedancja pętli zwarcia, oznaczana jako Z_s, to jeden z fundamentalnych parametrów, który każdy elektryk powinien znać i rozumieć. Jej znaczenie dla bezpieczeństwa instalacji elektrycznych jest nie do przecenienia. Parametr ten bezpośrednio wpływa na wielkość spodziewanego prądu zwarciowego (I_k) czyli prądu, który popłynie w obwodzie w przypadku wystąpienia zwarcia, na przykład między przewodem fazowym a ochronnym. Im wyższy prąd zwarciowy, tym szybciej powinno zadziałać zabezpieczenie nadprądowe (bezpiecznik lub wyłącznik), odłączając zasilanie. Właśnie dlatego wartość Z_s jest kluczowa dla zapewnienia bezpieczeństwa użytkowników i ochrony urządzeń przed uszkodzeniem.

Ochrona przeciwporażeniowa – fundament bezpieczeństwa Twojej instalacji

Podstawową metodą ochrony przeciwporażeniowej w instalacjach elektrycznych jest ochrona przez samoczynne wyłączenie zasilania. Jej skuteczność opiera się na szybkim odłączeniu zasilania w przypadku wystąpienia uszkodzenia, które może prowadzić do porażenia prądem. Kluczowym elementem weryfikującym, czy ta ochrona działa prawidłowo, jest właśnie pomiar lub obliczenie impedancji pętli zwarcia. Zgodnie z polską normą PN-HD 60364, prawidłowo wykonana instalacja musi gwarantować, że w przypadku zwarcia prąd płynący w obwodzie będzie wystarczająco duży, aby w określonym czasie zadziałało zabezpieczenie. Bez znajomości Z_s nie jesteśmy w stanie tego potwierdzić.

Związek między impedancją, prądem zwarciowym a szybkością zadziałania bezpiecznika

Zależność między impedancją pętli zwarcia a prądem zwarciowym jest odwrotnie proporcjonalna. Oznacza to, że im niższa jest wartość impedancji Z_s, tym wyższy będzie prąd zwarciowy I_k. Wyższy prąd zwarciowy z kolei powoduje szybsze zadziałanie zabezpieczeń nadprądowych. To prosty, ale niezwykle ważny mechanizm: wysoki prąd zwarciowy szybko "przepali" bezpiecznik lub wyłączy wyłącznik, minimalizując czas, przez który odbiornik jest pod napięciem w sytuacji awaryjnej. W praktyce oznacza to, że dążymy do uzyskania jak najniższej impedancji pętli zwarcia, aby zapewnić maksymalne bezpieczeństwo.

Kluczowy warunek skutecznej ochrony: poznaj i zrozum wzór na impedancję pętli zwarcia

Aby skutecznie weryfikować bezpieczeństwo instalacji elektrycznej, musimy posługiwać się konkretnymi narzędziami matematycznymi. Podstawowym wzorem, który pozwala ocenić, czy ochrona przeciwporażeniowa działa prawidłowo, jest nierówność: Z_s ≤ U₀ / I_a. Zrozumienie każdej ze składowych tego wzoru jest absolutnie niezbędne do prawidłowej interpretacji wyników pomiarów i obliczeń, a co za tym idzie do zapewnienia bezpieczeństwa.

Wzór Zs ≤ U0 / Ia – szczegółowe omówienie każdej składowej

• Z_s: Impedancja pętli zwarcia. Jest to całkowita rezystancja i reaktancja występująca w obwodzie, który powstaje w momencie wystąpienia zwarcia.
• U₀: Napięcie znamionowe sieci względem ziemi. W Polsce dla większości instalacji niskiego napięcia jest to wartość 230 V.
• I_a: Prąd powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie. Jest to prąd, który musi popłynąć, aby bezpiecznik lub wyłącznik zareagował i odłączył zasilanie w ciągu ułamka sekundy.

Współdziałanie tych trzech elementów w formule jest kluczowe: aby ochrona była skuteczna, zmierzona lub obliczona impedancja pętli zwarcia (Z_s) nie może być większa niż napięcie sieci (U₀) podzielone przez prąd wyłączający (I_a). Innymi słowy, impedancja musi być na tyle niska, aby prąd zwarciowy był wystarczająco duży, by szybko zadziałało zabezpieczenie.

Czym jest prąd wyłączający (Ia) i jak go poprawnie wyznaczyć dla różnych zabezpieczeń?

Prąd wyłączający, czyli I_a, to nie jest stała wartość zależy on ściśle od rodzaju i charakterystyki zastosowanego zabezpieczenia nadprądowego. Aby go wyznaczyć, należy znać prąd znamionowy zabezpieczenia (I_n), który jest zazwyczaj nadrukowany na obudowie (np. 16 A dla wyłącznika B16), oraz jego współczynnik krotności (k). Współczynnik ten określa, ile razy większy prąd od znamionowego jest potrzebny, aby zabezpieczenie zadziałało w wymaganym czasie, zgodnie z jego charakterystyką czasowo-prądową.

Krotność wyłączników B, C, D – praktyczny wpływ na wymaganą wartość impedancji

• Charakterystyka B: k = 5
• Charakterystyka C: k = 10
• Charakterystyka D: k = 20

Te współczynniki krotności mają bezpośredni wpływ na wymaganą maksymalną wartość impedancji pętli zwarcia. Im wyższa krotność (np. charakterystyka D w porównaniu do B), tym niższa musi być dopuszczalna impedancja pętli zwarcia. Dzieje się tak, ponieważ dla zabezpieczeń o wyższej krotności (przeznaczonych do ochrony obwodów z większymi prądami rozruchowymi, np. silników), wymagany jest wyższy prąd zwarciowy, aby zadziałały one w odpowiednim czasie. W praktyce oznacza to, że dla wyłącznika D25 będziemy potrzebowali niższej impedancji pętli zwarcia niż dla wyłącznika B25, aby spełnić warunek bezpieczeństwa.

Od teorii do praktyki: jak obliczyć spodziewany prąd zwarciowy krok po kroku?

Często w praktyce nie mierzymy bezpośrednio prądu zwarciowego, ale impedancję pętli zwarcia, a następnie obliczamy spodziewany prąd zwarciowy. Jest to szczególnie przydatne podczas projektowania instalacji lub weryfikacji istniejących systemów, gdzie bezpośredni pomiar prądu zwarciowego jest niemożliwy lub niepraktyczny. Znając impedancję, możemy łatwo oszacować, jaki prąd popłynie w obwodzie w przypadku zwarcia.

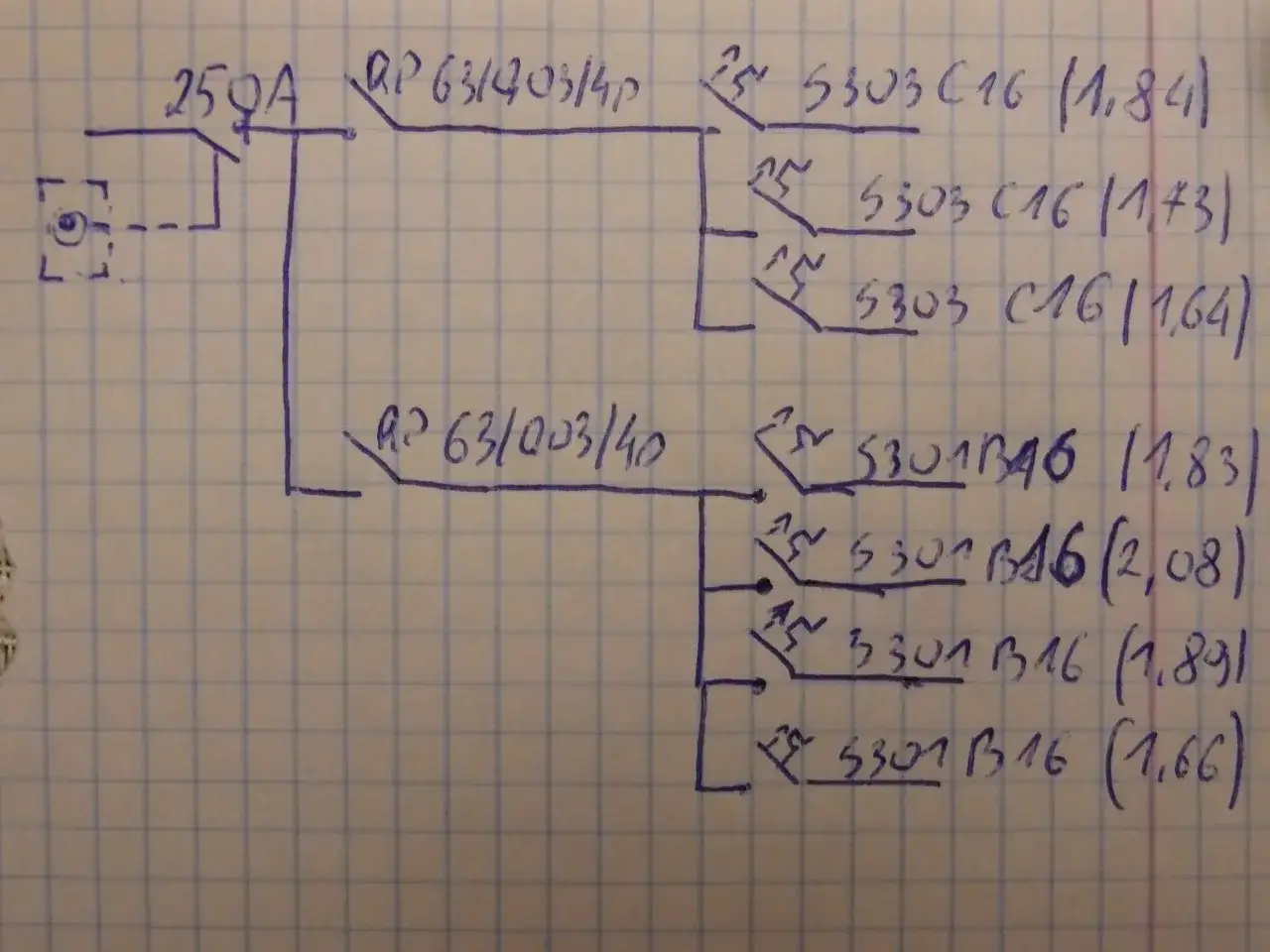

Przekształcenie wzoru: obliczanie prądu zwarciowego (Ik) na podstawie zmierzonej impedancji Zs

Aby obliczyć spodziewany prąd zwarciowy (I_k) na podstawie zmierzonej impedancji pętli zwarcia (Z_s), możemy przekształcić podstawowy wzór warunku bezpieczeństwa. Otrzymujemy wtedy wzór: I_k = U₀ / Z_s. Używając tego wzoru, możemy ocenić, czy zmierzona impedancja jest na tyle niska, że prąd zwarciowy będzie wystarczająco duży, aby zadziałało zabezpieczenie. Jest to kluczowe narzędzie do oceny ryzyka związanego z potencjalnym zwarciem w instalacji.

Przykład obliczeniowy: sprawdzanie skuteczności ochrony dla gniazda z zabezpieczeniem B16

1. Załóżmy standardowe napięcie znamionowe sieci względem ziemi: U₀ = 230 V.
2. Rozważmy wyłącznik nadprądowy o charakterystyce B z prądem znamionowym I_n = 16 A. Dla charakterystyki B, współczynnik krotności wynosi k = 5.
3. Obliczamy wymagany prąd wyłączający I_a: I_a = I_n * k = 16 A * 5 = 80 A.
4. Następnie obliczamy maksymalną dopuszczalną impedancję pętli zwarcia Z_s, która zapewni zadziałanie zabezpieczenia: Z_{s_max} = U₀ / I_a = 230 V / 80 A = 2.875 Ω.
5. Wynik ten oznacza, że aby ochrona przeciwporażeniowa dla tego gniazda była skuteczna, zmierzona impedancja pętli zwarcia w punkcie instalacji (czyli w samym gnieździe) musi być niższa niż 2.875 Ω. Jeśli zmierzona wartość będzie wyższa, należy podjąć działania korygujące.

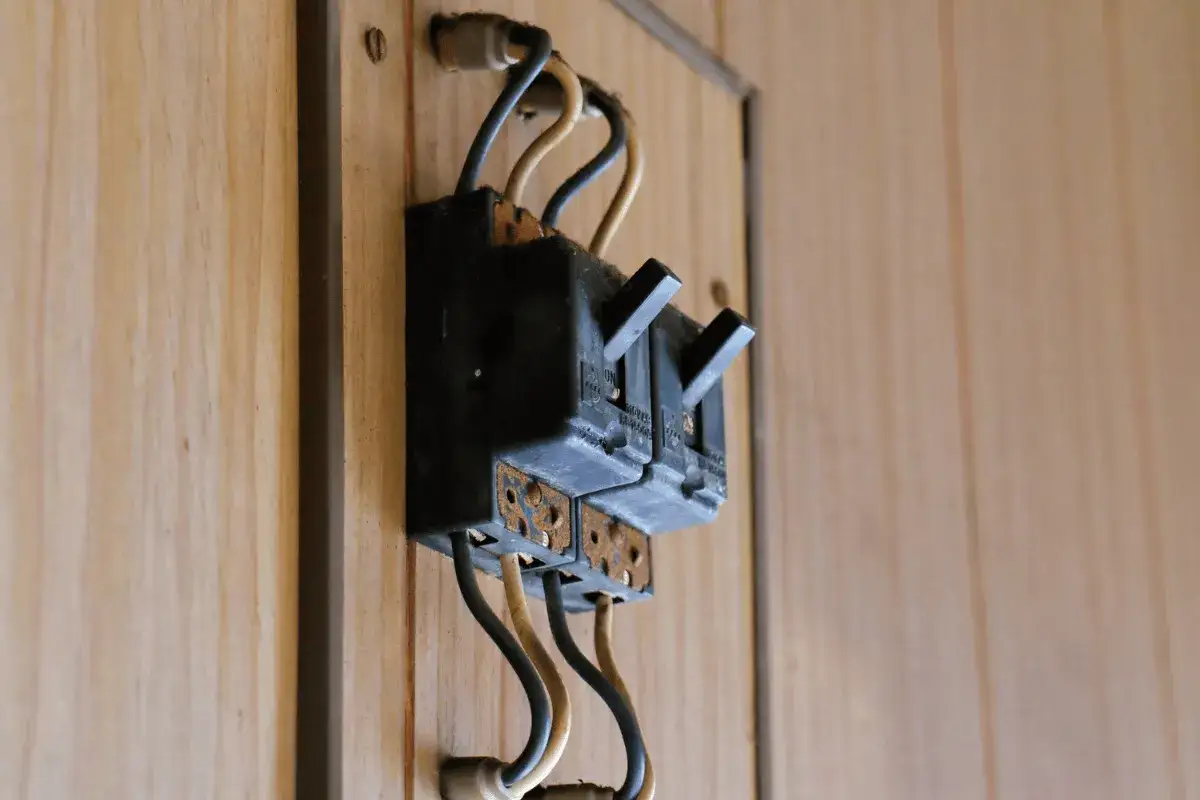

Co wchodzi w skład pętli zwarcia? Elementy, które wpływają na końcowy wynik

Pętla zwarcia to nie jest abstrakcyjny byt, lecz konkretny obwód elektryczny, który powstaje w momencie zwarcia. Składa się on z kilku fizycznych elementów, a każdy z nich wnosi swój wkład w całkowitą impedancję. Zrozumienie tych składowych jest kluczowe dla prawidłowego obliczenia lub pomiaru Z_s i oceny bezpieczeństwa instalacji.

Impedancja transformatora i sieci zasilającej – punkt startowy Twoich obliczeń

Pętla zwarcia rozpoczyna się u źródła zasilania. Oznacza to, że w jej skład wchodzi impedancja samego transformatora, który dostarcza energię do naszej instalacji, oraz impedancja przewodów sieci zasilającej, aż do punktu wejścia do budynku lub rozdzielnicy głównej. Te początkowe elementy stanowią bazową impedancję, do której dodawana jest impedancja dalszych części instalacji.

Rola przewodów w instalacji: jak długość i przekrój wpływają na wartość Zs?

Przewody instalacji odbiorczej czyli te, które prowadzą prąd do gniazd, oświetlenia czy urządzeń również mają znaczący wpływ na całkowitą impedancję pętli zwarcia. Dłuższe przewody o mniejszym przekroju poprzecznym mają wyższą rezystancję, a co za tym idzie, zwiększają impedancję całej pętli. Może to być szczególnie problematyczne w dużych obiektach lub w instalacjach, gdzie użyto przewodów o zbyt małym przekroju w stosunku do obciążenia i odległości od rozdzielnicy. W takich przypadkach impedancja Z_s może wzrosnąć na tyle, że ochrona przestanie być skuteczna.

Pomiar czy obliczenia? Co wybrać i na co zwrócić szczególną uwagę?

Określenie impedancji pętli zwarcia można przeprowadzić na dwa sposoby: poprzez pomiary bezpośrednie przy użyciu specjalistycznego miernika lub poprzez obliczenia teoretyczne. Każda z tych metod ma swoje zalety i wady, a wybór odpowiedniej zależy od sytuacji i etapu, na jakim znajduje się instalacja.

Kiedy obliczenia teoretyczne są wystarczające, a kiedy pomiar staje się koniecznością?

Obliczenia teoretyczne, oparte na danych projektowych dotyczących długości i przekrojów przewodów, impedancji transformatora itp., są bardzo przydatne na etapie projektowania instalacji. Pozwalają one wstępnie ocenić, czy projektowane rozwiązanie spełni wymagania bezpieczeństwa. Jednak w przypadku istniejących instalacji, zwłaszcza podczas ich odbioru, przeglądów okresowych lub po modernizacjach, pomiary są zazwyczaj obowiązkowe. Tylko pomiar daje rzeczywisty obraz stanu instalacji, uwzględniając wszystkie czynniki, które mogły wpłynąć na impedancję, a które nie zawsze są uwzględnione w dokumentacji projektowej.

Najczęstsze błędy podczas pomiarów IPZ i jak ich skutecznie unikać

• Nieprawidłowe podłączenie miernika: Błędy w podłączeniu sond pomiarowych mogą prowadzić do błędnych odczytów lub nawet uszkodzenia miernika. Zawsze upewnij się, że podłączasz miernik zgodnie z instrukcją producenta i schematem instalacji.
• Ignorowanie stanu sieci: Pomiary powinny być wykonywane na instalacji, która jest pod napięciem i w normalnych warunkach pracy. Pomiary na instalacji bez napięcia lub z obciążeniem znacząco odbiegającym od znamionowego mogą być niemiarodajne.
• Niewłaściwe warunki pomiarowe: Wilgotność, zapylenie, czy obecność silnych pól elektromagnetycznych w otoczeniu mogą wpływać na wyniki pomiarów.
• Użycie nieskalibrowanego sprzętu: Mierniki, podobnie jak inne przyrządy pomiarowe, wymagają okresowej kalibracji. Używanie nieskalibrowanego sprzętu prowadzi do błędnych wyników i podważa wiarygodność pomiaru.
• Niewłaściwy dobór metody pomiarowej: Istnieją różne metody pomiaru impedancji pętli zwarcia (np. z wykorzystaniem wyzwalacza, bez wyzwalacza). Wybór niewłaściwej metody dla danego typu zabezpieczenia może skutkować błędnym odczytem.

Przeczytaj również: Jakie są najlepsze zastosowania dla robotów inteligentnych w domu? Porady.

Wpływ temperatury przewodów roboczych na wiarygodność wyniku – o czym pamiętać?

Warto pamiętać, że rezystancja przewodów, a co za tym idzie ich impedancja, jest zależna od temperatury. Przewody nagrzewają się pod wpływem przepływającego prądu. Dlatego też, aby uzyskać najbardziej wiarygodne wyniki pomiarów impedancji pętli zwarcia, powinny być one przeprowadzane w warunkach zbliżonych do normalnej pracy instalacji, czyli gdy przewody mają już pewną temperaturę roboczą. Pomiar na zimnych przewodach może dać nieco niższy odczyt impedancji, co może prowadzić do błędnej oceny bezpieczeństwa, jeśli nie zostanie to uwzględnione.
