Schemat instalacji oświetlenia - jak podłączyć światło bezpiecznie?

Tworzenie schematu instalacji oświetleniowej jest fundamentalnym krokiem zapewniającym jej bezpieczeństwo i funkcjonalność. Podstawą każdego schematu jest poprawne rozplanowanie punktów świetlnych, włączników oraz przebiegu przewodów. Ignorowanie tej zasady jest jak budowanie domu bez projektu prosta droga do problemów, które mogą mieć poważne konsekwencje. W tym artykule przeprowadzę Was przez meandry elektrycznych połączeń, od najprostszych układów po bardziej skomplikowane konfiguracje, zawsze z naciskiem na bezpieczeństwo i zgodność z polskimi normami.

Dlaczego poprawny schemat to fundament bezpiecznego oświetlenia?

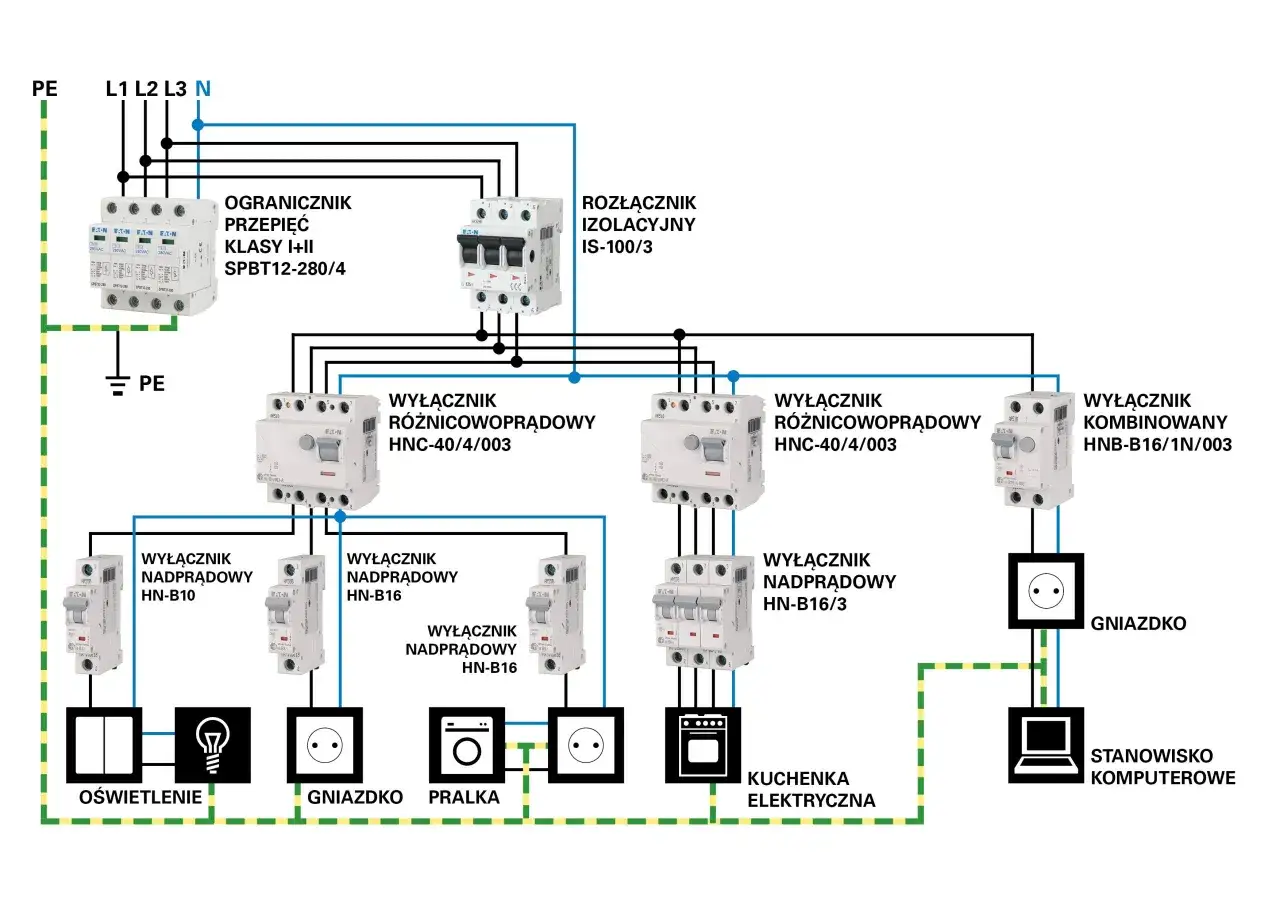

Poprawny schemat instalacji elektrycznej to coś więcej niż tylko rysunek. To mapa, która prowadzi przez labirynt przewodów, łączników i odbiorników. Jest to dokument o fundamentalnym znaczeniu dla bezpieczeństwa i prawidłowego działania każdej instalacji oświetleniowej. Bez niego prace elektryczne stają się improwizacją, a improwizacja w elektryce to prosta droga do niebezpiecznych sytuacji. Zrozumienie i stosowanie się do schematów to klucz do uniknięcia awarii, uszkodzenia sprzętu, a co najważniejsze do ochrony życia i zdrowia.

Czym jest schemat instalacji i dlaczego nie można go ignorować?

Schemat instalacji elektrycznej to graficzne przedstawienie układu połączeń elektrycznych. Wyróżniamy dwa główne typy: schemat ideowy, który pokazuje logiczne powiązania między elementami, niezależnie od ich fizycznego rozmieszczenia, oraz schemat montażowy, który odzwierciedla rzeczywiste rozmieszczenie elementów w obiekcie. Oba są kluczowe. Schemat ideowy pozwala zrozumieć zasadę działania obwodu, podczas gdy montażowy ułatwia jego wykonanie i późniejszą konserwację. Ignorowanie tych dokumentów oznacza działanie po omacku, co jest niedopuszczalne w pracach z prądem.

Konsekwencje błędów na schemacie: od awarii po ryzyko porażenia

Błędy w projektowaniu lub wykonaniu instalacji elektrycznej na podstawie nieprawidłowego schematu mogą prowadzić do szeregu poważnych problemów. Mowa tu nie tylko o drobnych niedogodnościach, takich jak migotanie światła czy problemy z działaniem włączników. Poważniejsze konsekwencje to zwarcia, które mogą skutkować pożarem, przeciążenia prowadzące do uszkodzenia przewodów i izolacji, a także awarie sprzętu. Najgroźniejszym jednak ryzykiem jest porażenie prądem, które może mieć tragiczne skutki. Dlatego tak ważne jest, aby każdy element instalacji był zgodny z zatwierdzonym schematem.

Elementarz instalatora: symbole i kolory, które musisz znać

Zanim zabierzemy się za konkretne schematy, musimy opanować podstawowy język elektryki symbole graficzne i kolory przewodów. To one pozwalają nam na odczytanie intencji projektanta i poprawne wykonanie połączeń. Bez tej wiedzy nawet najprostszy schemat pozostanie dla nas niezrozumiały.

Jak czytać symbole na schematach elektrycznych oświetlenia?

Norma PN-EN 60617 jest kluczowym dokumentem definiującym symbole graficzne używane w elektryce. W kontekście oświetlenia najczęściej spotkamy takie symbole jak: okrąg z krzyżem lub żarówką w środku (symbol ogólny punktu świetlnego), prostokąt z linią przecinającą go (symbol wyłącznika), prostokąt z linią połączoną z okręgiem (symbol lampy), czy symbol trójkąta z literami PE (symbol uziemienia ochronnego). Każdy z nich ma swoje precyzyjne znaczenie i pozwala na identyfikację danego elementu w układzie.

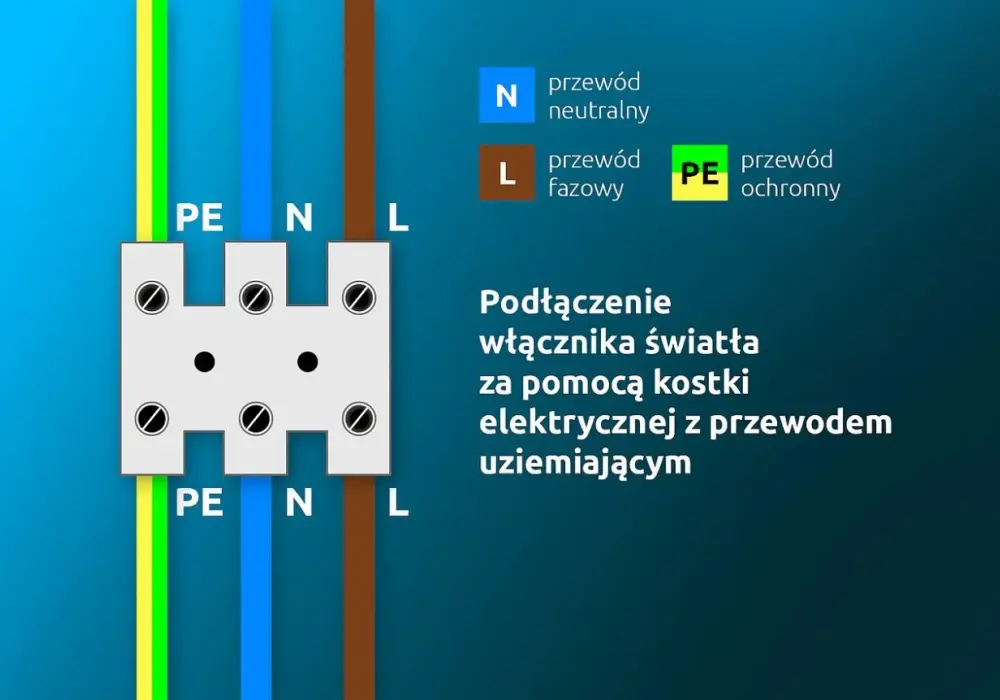

Klucz do sukcesu: Poprawne rozpoznawanie kolorów przewodów (L, N, PE)

Kolorystyka przewodów w instalacjach elektrycznych w Polsce jest ściśle określona i ma kluczowe znaczenie dla bezpieczeństwa. Niewłaściwe użycie kolorów może prowadzić do śmiertelnych pomyłek. Oto obowiązujące standardy dla jednofazowych instalacji 230V:

• Przewód fazowy (L): Może mieć kolor brązowy, czarny lub szary. Jest to przewód, który doprowadza napięcie z sieci do odbiornika. Jego dotknięcie bez odpowiedniego zabezpieczenia grozi porażeniem.
• Przewód neutralny (N): Zawsze musi być koloru niebieskiego. Jest to przewód powrotny dla prądu, który wraca do źródła zasilania.
• Przewód ochronny (PE): Obowiązkowo żółto-zielony. Jego główną funkcją jest ochrona przeciwporażeniowa. W przypadku awarii izolacji, przewód PE odprowadza prąd do ziemi, chroniąc użytkownika przed porażeniem. Jest to jeden z najważniejszych przewodów w instalacji.

Scenariusz 1: Najprostszy schemat podłączenia jednej lampy z jednym włącznikiem

Zacznijmy od absolutnych podstaw. Układ z jednym włącznikiem i jedną lampą to najczęściej spotykana konfiguracja w domach i mieszkaniach. Jest to doskonały punkt wyjścia do zrozumienia, jak działają bardziej skomplikowane obwody.

Jak wygląda schemat ideowy i montażowy?

Schemat ideowy dla tego układu pokaże prostą pętlę: zasilanie, włącznik, lampa, powrót do zasilania. Schemat montażowy natomiast uwzględni rozmieszczenie tych elementów w rzeczywistości gdzie znajduje się puszka instalacyjna, gdzie włącznik, a gdzie lampa, oraz jak poprowadzone są przewody między nimi. Zrozumienie obu typów schematów jest kluczowe dla poprawnego wykonania połączeń.

Krok po kroku: Analiza przepływu prądu w obwodzie z włącznikiem pojedynczym

Oto jak przebiega przepływ prądu w tym prostym obwodzie:

1. Prąd z sieci (przewód fazowy L) trafia do włącznika.
2. Po naciśnięciu klawisza włącznika, obwód zostaje zamknięty, a prąd przepływa przez przewód fazowy do lampy.
3. Lampa, zasilana prądem, zaczyna świecić.
4. Prąd wraca do sieci poprzez przewód neutralny (N).
5. Przewód ochronny (PE) jest podłączony do obudowy lampy (jeśli jest metalowa) i stanowi zabezpieczenie.

Puszka instalacyjna – serce połączeń, o którym nie można zapomnieć

Puszka instalacyjna to niepozorny element, który odgrywa kluczową rolę. To w niej najczęściej dokonuje się połączeń przewodów. Dzięki niej instalacja jest uporządkowana, estetyczna i łatwiejsza w ewentualnych naprawach czy modernizacjach. Poprawne wykonanie połączeń w puszce, z uwzględnieniem wszystkich przewodów (L, N, PE), jest absolutnie niezbędne dla bezpieczeństwa.

Scenariusz 2: Schemat dla żyrandola – jak podłączyć włącznik podwójny (świecznikowy)?

Wiele nowoczesnych lamp, zwłaszcza żyrandoli, posiada możliwość sterowania różnymi sekcjami oświetlenia niezależnie. Do tego celu służy włącznik podwójny, znany również jako świecznikowy. Pozwala on na włączanie i wyłączanie np. środkowej grupy żarówek oddzielnie od bocznych.

Sterowanie dwiema grupami żarówek: zasada działania

Włącznik podwójny posiada dwa niezależne klawisze, z których każdy steruje osobnym obwodem. W praktyce oznacza to, że zasilanie fazowe jest rozdzielane na dwa tory, które następnie prowadzą do różnych sekcji lampy. Dzięki temu możemy np. zapalić tylko część żarówek w żyrandolu, co pozwala na regulację natężenia światła i oszczędność energii.

Rozrysowanie połączeń: od puszki do lampy przez włącznik podwójny

W tym układzie z puszki instalacyjnej wychodzą trzy przewody fazowe (L1, L2 wyjścia z włącznika podwójnego) oraz przewód neutralny (N) i ochronny (PE). Do włącznika podwójnego podłączamy przewód fazowy zasilający (L) oraz dwa przewody wychodzące (L1, L2), które następnie idą do lampy. Przewód neutralny (N) i ochronny (PE) podłączamy bezpośrednio do odpowiednich zacisków w lampie, pomijając włącznik. Kluczowe jest tutaj poprawne zidentyfikowanie, który tor włącznika odpowiada za którą sekcję lampy.

Na co uważać przy podłączaniu lamp z wieloma przewodami?

Lampy z wieloma sekcjami często posiadają więcej niż jeden przewód fazowy wychodzący z oprawy. Zawsze należy dokładnie sprawdzić instrukcję producenta, aby poprawnie zidentyfikować, który przewód odpowiada za którą grupę żarówek. Błędne podłączenie może skutkować tym, że włącznik będzie sterował nie tymi sekcjami, co zamierzaliśmy, lub w ogóle nie będzie działał poprawnie. Należy również pamiętać o podłączeniu przewodu ochronnego PE do metalowej obudowy lampy, jeśli taka istnieje.

Scenariusz 3: Schemat schodowy – włączanie światła z dwóch różnych miejsc

Układ schodowy to rozwiązanie, które umożliwia sterowanie jednym punktem świetlnym z dwóch różnych lokalizacji. Jest to niezwykle praktyczne rozwiązanie stosowane na klatkach schodowych, w długich korytarzach czy przy wejściach do pomieszczeń.

Zasada działania i niezbędne elementy: dwa włączniki schodowe

Podstawą układu schodowego są dwa włączniki schodowe. Różnią się one od zwykłych włączników tym, że posiadają trzy zaciski przyłączeniowe zamiast dwóch. Jeden zacisk służy do podłączenia przewodu zasilającego (lub przewodu korespondencyjnego), a pozostałe dwa do podłączenia tzw. przewodów korespondencyjnych, które łączą oba włączniki. Włącznik schodowy przełącza napięcie między dwoma obwodami, co pozwala na zmianę stanu obwodu oświetleniowego.

Rola przewodów korespondencyjnych – jak poprawnie je połączyć?

Przewody korespondencyjne (często nazywane "korespondentami") są kluczowe dla działania układu schodowego. Łączą one oba włączniki schodowe. Z jednego włącznika wychodzą dwa przewody korespondencyjne, które wchodzą do drugiego włącznika. Sposób ich połączenia decyduje o tym, czy światło zostanie włączone, czy wyłączone. Ważne jest, aby przewody te były prawidłowo podłączone do odpowiednich zacisków w obu włącznikach.

Krok po kroku: Schemat podłączenia oświetlenia na schodach lub w korytarzu

Oto uproszczony opis krok po kroku:

1. Przewód fazowy (L) zasilania podłączamy do jednego z zacisków włącznika schodowego numer 1.
2. Z dwóch pozostałych zacisków włącznika numer 1 wyprowadzamy dwa przewody korespondencyjne.
3. Przewody korespondencyjne podłączamy do odpowiednich zacisków w włączniku schodowym numer 2.
4. Z jednego z zacisków włącznika numer 2 wyprowadzamy przewód fazowy (L), który idzie do lampy.
5. Przewód neutralny (N) i ochronny (PE) podłączamy bezpośrednio do lampy.
6. Po naciśnięciu dowolnego z włączników, następuje zmiana stanu obwodu i światło zostaje włączone lub wyłączone.

Dla zaawansowanych: Jak rozbudować układ o włącznik krzyżowy?

Jeśli potrzebujemy sterować oświetleniem z więcej niż dwóch miejsc, musimy zastosować włącznik krzyżowy. Jest to element, który rozszerza możliwości układu schodowego, pozwalając na dodanie kolejnych punktów sterowania.

Kiedy potrzebujesz sterować światłem z 3 lub więcej miejsc?

Wyobraźmy sobie bardzo długi korytarz z kilkoma wejściami, duży salon z kilkoma wejściami, albo wielopoziomową klatkę schodową. W takich sytuacjach dwa włączniki schodowe to za mało. Włącznik krzyżowy pozwala na dodanie kolejnych punktów sterowania, co znacząco zwiększa komfort użytkowania instalacji.

Schemat instalacji z włącznikiem krzyżowym umieszczonym między schodowymi

Włącznik krzyżowy umieszcza się zawsze pomiędzy dwoma włącznikami schodowymi. Posiada on cztery zaciski przyłączeniowe. Dwa z nich służą do podłączenia przewodów korespondencyjnych przychodzących z poprzedniego włącznika, a dwa pozostałe do wyprowadzenia przewodów korespondencyjnych do następnego włącznika. Włącznik krzyżowy "krzyżuje" połączenia przewodów korespondencyjnych, co pozwala na zmianę stanu obwodu niezależnie od tego, który włącznik zostanie naciśnięty. Schemat takiego układu jest bardziej złożony, ale zasada działania opiera się na ciągłym przełączaniu torów prądowych.

Bezpieczeństwo i przepisy: Kto może legalnie wykonać instalację oświetleniową?

Prace elektryczne to nie przelewki. W Polsce prawo jasno określa, kto może wykonywać prace przy instalacjach elektrycznych. Samodzielne ingerencje w stałe instalacje elektryczne bez odpowiednich kwalifikacji są nie tylko niebezpieczne, ale także niezgodne z prawem.

Uprawnienia SEP G1 – dlaczego są absolutnie konieczne?

Aby legalnie i bezpiecznie wykonywać prace przy instalacjach elektrycznych, należy posiadać odpowiednie świadectwa kwalifikacyjne, potocznie nazywane uprawnieniami SEP. W przypadku instalacji o napięciu do 1 kV, wymagane są uprawnienia grupy G1. Dotyczy to zarówno montażu, konserwacji, jak i pomiarów. Według danych zpe. gov. pl, "W Polsce wszelkie prace związane z montażem, konserwacją i pomiarami w stałych instalacjach elektrycznych muszą być wykonywane przez osoby posiadające odpowiednie świadectwo kwalifikacyjne, najczęściej tzw. uprawnienia SEP G1." Bez tych uprawnień, wszelkie prace są nielegalne.

Rola pomiarów i protokołu odbioru instalacji

Po wykonaniu instalacji elektrycznej, kluczowe jest przeprowadzenie profesjonalnych pomiarów elektrycznych. Pozwalają one zweryfikować poprawność wykonania, bezpieczeństwo oraz zgodność z obowiązującymi normami. Wyniki pomiarów są dokumentowane w protokole odbioru instalacji, który jest oficjalnym potwierdzeniem, że instalacja jest bezpieczna i gotowa do użytku. Jest to dokument niezbędny m.in. przy odbiorze budynku.

Samodzielne prace a odpowiedzialność prawna i ubezpieczeniowa

Decydując się na samodzielne prace elektryczne bez uprawnień, narażamy się na poważne konsekwencje. W przypadku awarii, pożaru czy wypadku spowodowanego przez nieprawidłowo wykonaną instalację, możemy ponieść odpowiedzialność prawną, a nasze ubezpieczenie (np. ubezpieczenie mieszkania) może nie pokryć strat, jeśli okaże się, że szkoda powstała w wyniku prac wykonanych przez osobę bez kwalifikacji.

Najczęstsze błędy przy tworzeniu i realizacji schematów oświetlenia

Nawet z najlepszymi intencjami, podczas prac elektrycznych można popełnić błędy. Znajomość najczęściej występujących pomyłek pozwala ich unikać i zwiększa bezpieczeństwo.

Mylenie przewodów N i PE: groźne w skutkach pomyłki

To jeden z najpoważniejszych błędów. Przewód neutralny (N) i ochronny (PE) mają zupełnie inne funkcje. Pomylenie ich może spowodować, że w przypadku awarii izolacji, obudowa urządzenia pod napięciem nie zostanie uziemiona, co stwarza śmiertelne ryzyko porażenia prądem. Zawsze należy upewnić się, że przewód żółto-zielony jest podłączony jako PE.

Brak ciągłości przewodu ochronnego PE do oprawy

Przewód ochronny PE musi być doprowadzony do każdej metalowej części urządzenia, która może znaleźć się pod napięciem w przypadku awarii. Brak ciągłości tego przewodu do oprawy oświetleniowej (jeśli jest metalowa) oznacza, że w razie problemu z izolacją, obudowa lampy stanie się niebezpieczna w dotyku.

Przeczytaj również: Casio smartwatche - Który model wybrać i dlaczego warto go mieć?

Niewłaściwy dobór przekroju przewodów a ryzyko przeciążenia

Stosowanie przewodów o zbyt małym przekroju do danego obciążenia jest częstym błędem. Powoduje to nadmierne nagrzewanie się przewodu, co może prowadzić do stopienia izolacji, zwarcia, a w skrajnych przypadkach do pożaru. Przekrój przewodów musi być zawsze dopasowany do mocy odbiorników i zabezpieczeń.
