Moc bierna wzór - jak działa i ile kosztuje Cię w rachunkach?

Artykuł ten jest kompleksowym przewodnikiem po mocy biernej, kluczowym, choć często niedocenianym aspekcie elektrotechniki. Poznaj podstawowy wzór, zrozum jego składowe i odkryj, dlaczego moc bierna ma fundamentalne znaczenie dla efektywności i kosztów działania każdej sieci elektrycznej.

Moc bierna bez tajemnic – dlaczego jej wzór to klucz do zrozumienia działania sieci elektrycznej?

Czym jest moc bierna i dlaczego nie wykonuje ona pracy użytecznej?

Moc bierna to pojęcie z zakresu elektrotechniki opisujące energię, która cyklicznie wymienia się między źródłem zasilania a odbiornikiem. Ta energia nie jest trwale magazynowana ani zamieniana na pracę użyteczną, taką jak ruch obrotowy silnika czy świecenie żarówki, ani nie jest tracona w postaci ciepła. Zamiast tego, jest ona magazynowana chwilowo w postaci pola magnetycznego lub elektrycznego w elementach takich jak cewki czy kondensatory, a następnie zwracana do sieci. W przeciwieństwie do mocy czynnej, która wykonuje realną pracę, moc bierna jest niezbędna do działania pewnych urządzeń, ale sama w sobie nie przyczynia się do produktywnego wykorzystania energii.

Kto najczęściej poszukuje wzoru na moc bierną i w jakich sytuacjach jest on niezbędny?

Temat mocy biernej jest szczególnie istotny dla szerokiego grona specjalistów i entuzjastów dziedziny elektryczności. Wzór na moc bierną jest kluczowy dla studentów kierunków technicznych, uczniów szkół o profilu elektrycznym, a także dla praktyków takich jak elektrycy i inżynierowie zajmujący się projektowaniem, instalacją i utrzymaniem systemów elektrycznych. Również hobbystów zainteresowanych głębszym zrozumieniem działania obwodów elektrycznych znajdą w nim cenne informacje. Znajomość tego wzoru jest niezbędna w sytuacjach, gdy chcemy zrozumieć, jak efektywnie działa sieć energetyczna, jak projektować układy elektryczne uwzględniające wszystkie rodzaje mocy, a także jak optymalizować zużycie energii i unikać niepotrzebnych kosztów, szczególnie w kontekście przemysłowym.

Podstawowy wzór na moc bierną – jak go poprawnie odczytać i zastosować?

Prezentacja wzoru: Q = U * I * sin(φ)

Podstawowy wzór na moc bierną (oznaczaną literą Q) w obwodach prądu przemiennego sinusoidalnie zmiennego ma postać: Q = U * I * sin(φ). Jest to fundamentalne równanie, które pozwala obliczyć wartość mocy biernej, jeśli znamy inne kluczowe parametry obwodu. Wzór ten jasno pokazuje, że moc bierna jest iloczynem skutecznych wartości napięcia (U) i prądu (I) pomnożonym przez sinus kąta przesunięcia fazowego (φ) między nimi. Zrozumienie tego równania jest pierwszym krokiem do analizy przepływu energii w bardziej złożonych systemach elektrycznych.

Co oznaczają poszczególne symbole? Analiza napięcia (U), prądu (I) i kąta fazowego (φ)

Aby w pełni zrozumieć wzór na moc bierną, kluczowe jest poznanie znaczenia jego składowych. U reprezentuje skuteczną wartość napięcia w obwodzie, mierzoną w woltach (V). Jest to wartość, którą zazwyczaj podają producenci urządzeń i która jest mierzona przez standardowe przyrządy. I to skuteczna wartość prądu płynącego przez obwód, wyrażana w amperach (A). Podobnie jak napięcie, jest to wartość efektywna, z którą mamy do czynienia w praktyce. Najbardziej specyficznym elementem jest φ, czyli kąt przesunięcia fazowego między przebiegiem napięcia a przebiegiem prądu w obwodzie. W idealnie czysto rezystancyjnym obwodzie kąt ten wynosi zero, a napięcie i prąd są w fazie. W obwodach zawierających elementy indukcyjne lub pojemnościowe, prąd może wyprzedzać lub opóźniać napięcie, a kąt φ opisuje to przesunięcie. Wartość sin(φ) określa, jaka część iloczynu napięcia i prądu jest związana z mocą bierną.

War (VAr) – dedykowana jednostka mocy biernej. Dlaczego to nie jest wat?

Jednostką mocy biernej jest war (VAr), co jest skrótem od woltoamper reaktywny. Jest to kluczowe rozróżnienie, ponieważ jednostka ta jest fundamentalnie inna niż wat (W), który jest jednostką mocy czynnej. Waty opisują moc, która jest faktycznie zużywana do wykonania pracy lub zamieniana na ciepło. Wary natomiast opisują moc, która jest jedynie wymieniana między źródłem a odbiornikiem, magazynowana i zwracana. Używanie odrębnej jednostki dla mocy biernej pomaga odróżnić ją od mocy użytecznej i podkreśla jej specyficzny charakter w obwodach elektrycznych.

Trójkąt mocy, czyli moc bierna w szerszym kontekście

Moc czynna (P) – energia, która wykonuje realną pracę

Moc czynna, oznaczana literą P, to ta część całkowitej energii elektrycznej dostarczanej do odbiornika, która jest faktycznie zamieniana na użyteczną pracę lub ciepło. Jest to moc, która napędza silniki, zasila urządzenia grzewcze, oświetla pomieszczenia czy wykonuje inne pożądane funkcje. Jednostką mocy czynnej jest wat (W). W idealnym obwodzie, gdzie nie ma strat, cała dostarczona moc byłaby mocą czynną. Jednak w rzeczywistych systemach zawsze występują pewne straty, ale to właśnie moc czynna jest tym, co chcemy wykorzystać.

Moc pozorna (S) – całkowita moc dostarczana do obwodu

Moc pozorna, oznaczana literą S, reprezentuje całkowitą moc, która jest dostarczana do obwodu elektrycznego przez źródło zasilania. Jest to geometryczna suma mocy czynnej (P) i mocy biernej (Q). Jednostką mocy pozornej jest woltoamper (VA). Moc pozorna jest ważnym parametrem, ponieważ określa obciążenie elementów takich jak transformatory, kable czy generatory. Nawet jeśli moc czynna jest niska, moc pozorna może być wysoka, jeśli w obwodzie występuje duża ilość mocy biernej, co oznacza, że elementy te muszą być zaprojektowane do przenoszenia większych prądów niż wynikałoby to tylko z mocy czynnej.

Wizualizacja zależności: jak S² = P² + Q² tłumaczy wszystko?

Zależności między mocą czynną (P), mocą bierną (Q) i mocą pozorną (S) można doskonale zobrazować za pomocą tzw. trójkąta mocy. Ten trójkąt prostokątny ma przyprostokątne równe mocy czynnej (P) i mocy biernej (Q), a przeciwprostokątną równą mocy pozornej (S). Z twierdzenia Pitagorasa wynika fundamentalne równanie: S² = P² + Q². To równanie pokazuje, że moc pozorna jest wektorem sumującym moc czynną i bierną. Im większy udział mocy biernej (Q) w stosunku do mocy czynnej (P), tym większa będzie moc pozorna (S) przy tej samej mocy czynnej, co oznacza mniej efektywne wykorzystanie dostarczanej energii.

Dwa oblicza mocy biernej: indukcyjna vs. pojemnościowa

Moc bierna indukcyjna (QL) – skąd się bierze w silnikach i transformatorach?

Moc bierna indukcyjna, oznaczana jako QL, jest pobierana przez obwody i urządzenia zawierające elementy indukcyjne, przede wszystkim cewki. Najczęstszymi przykładami takich odbiorników są silniki elektryczne (zwłaszcza asynchroniczne), transformatory oraz dławiki. W tych urządzeniach energia jest magazynowana w polu magnetycznym podczas jednego półokresu prądu, a następnie zwracana do sieci w kolejnym półokresie. Moc bierna indukcyjna jest więc niezbędna do wytworzenia pola magnetycznego, które umożliwia działanie tych urządzeń, ale sama w sobie nie wykonuje pracy użytecznej.

Moc bierna pojemnościowa (QC) – rola kondensatorów, oświetlenia LED i długich kabli

Zupełnie przeciwnym zjawiskiem jest moc bierna pojemnościowa, oznaczana jako QC. Jest ona oddawana do sieci przez elementy pojemnościowe. Do takich elementów zaliczamy przede wszystkim kondensatory, które magazynują energię w polu elektrycznym. W praktyce moc bierna pojemnościowa może być również generowana przez długie linie kablowe (które posiadają pewną pojemność własną) oraz przez nowoczesne urządzenia elektroniczne, takie jak zasilacze impulsowe stosowane w oświetleniu LED, komputerach czy ładowarkach. W tym przypadku energia jest magazynowana w polu elektrycznym kondensatorów wewnątrz tych urządzeń.

Jak rozpoznać charakter mocy biernej w praktyce?

Rozpoznanie charakteru mocy biernej w praktyce zazwyczaj sprowadza się do analizy rodzaju podłączonych odbiorników. Jeśli w obwodzie dominują urządzenia takie jak tradycyjne silniki elektryczne, transformatory czy piece indukcyjne, możemy z dużym prawdopodobieństwem założyć, że występuje tam moc bierna indukcyjna. Z kolei obecność dużej liczby kondensatorów (np. w układach kompensacji mocy biernej), nowoczesnych zasilaczy impulsowych, długich linii kablowych lub urządzeń elektronicznych może wskazywać na obecność mocy biernej pojemnościowej. Warto pamiętać, że w wielu instalacjach oba rodzaje mocy biernej występują jednocześnie, a ich bilans decyduje o ogólnym charakterze obciążenia sieci.

Współczynnik mocy (cos φ) – dlaczego jego niska wartość to realny problem?

Jak wzór na moc bierną wiąże się ze współczynnikiem mocy?

Współczynnik mocy, oznaczany jako cos φ, jest miarą efektywności wykorzystania energii elektrycznej w obwodzie. Jest on definiowany jako stosunek mocy czynnej (P) do mocy pozornej (S), czyli cos φ = P/S. Z perspektywy trójkąta mocy (S² = P² + Q²), jeśli moc bierna (Q) jest duża w stosunku do mocy czynnej (P), to moc pozorna (S) również będzie znacząco większa od mocy czynnej. W konsekwencji, wartość cos φ będzie niska (zbliżona do zera). Niski współczynnik mocy oznacza, że przez instalację przepływa duża ilość mocy pozornej, co prowadzi do większych strat energii w przewodach, większego obciążenia transformatorów i innych elementów sieci, a także może skutkować dodatkowymi opłatami ze strony dostawcy energii.

Opłaty za moc bierną – kiedy i kogo dotyczą dodatkowe koszty na rachunku za prąd?

Nadmierny pobór mocy biernej, prowadzący do niskiego współczynnika mocy, jest często powodem dodatkowych kosztów dla odbiorców. Dostawcy energii elektrycznej, zwłaszcza w przypadku klientów biznesowych korzystających z taryf przemysłowych (A, B, C), stosują mechanizmy naliczania opłat za moc bierną. Problem pojawia się, gdy stosunek mocy biernej do czynnej, czyli tangens kąta fazowego (tg φ), przekracza określoną wartość graniczną. Zazwyczaj jest to tg φ = 0,4, co odpowiada współczynnikowi mocy cos φ = 0,926. Przekroczenie tego progu oznacza, że odbiorca musi ponieść dodatkowe koszty za energię, która nie jest wykorzystywana do pracy użytecznej, ale stanowi obciążenie dla sieci przesyłowej.

Praktyczny przykład: jak obliczyć moc bierną dla prostego obwodu?

Wyobraźmy sobie prosty obwód elektryczny zasilany napięciem skutecznym U = 230 V, przez który płynie prąd skuteczny I = 10 A. Załóżmy, że kąt przesunięcia fazowego między napięciem a prądem wynosi φ = 30°. Aby obliczyć moc bierną (Q), użyjemy wzoru Q = U * I * sin(φ). W tym przypadku sin(30°) = 0,5. Zatem moc bierna wynosi: Q = 230 V * 10 A * 0,5 = 1150 VAr, czyli 1,15 kvar (kilowarów reaktywnych). Dla porównania, moc czynna w tym obwodzie wynosiłaby P = U * I * cos(φ) = 230 V * 10 A * cos(30°) ≈ 2300 VA * 0,866 ≈ 1992 W. Widzimy, że moc bierna stanowi znaczącą część mocy pozornej (S = U * I = 2300 VA).

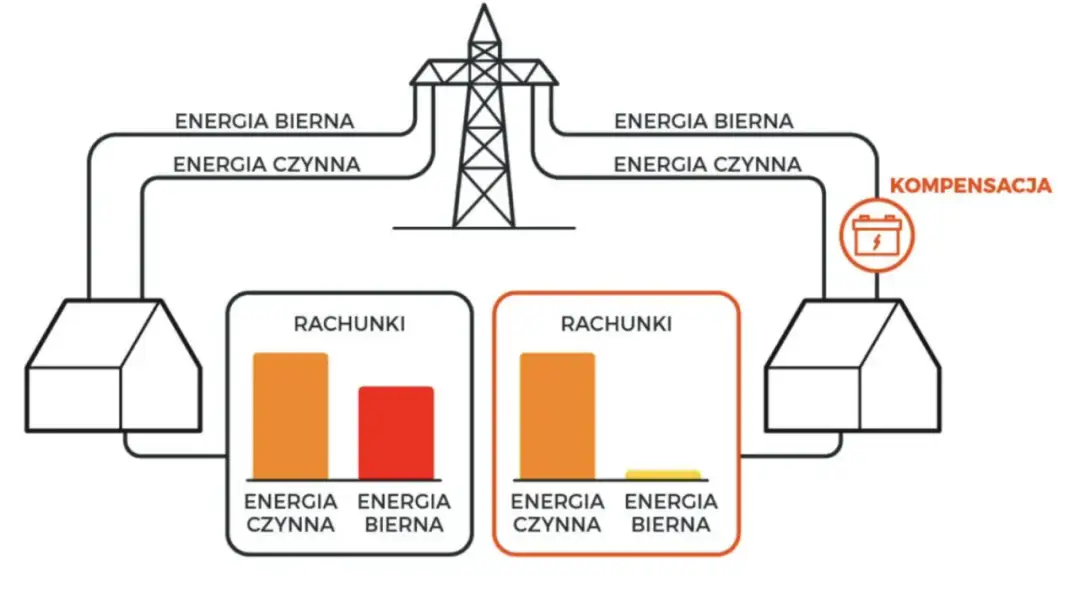

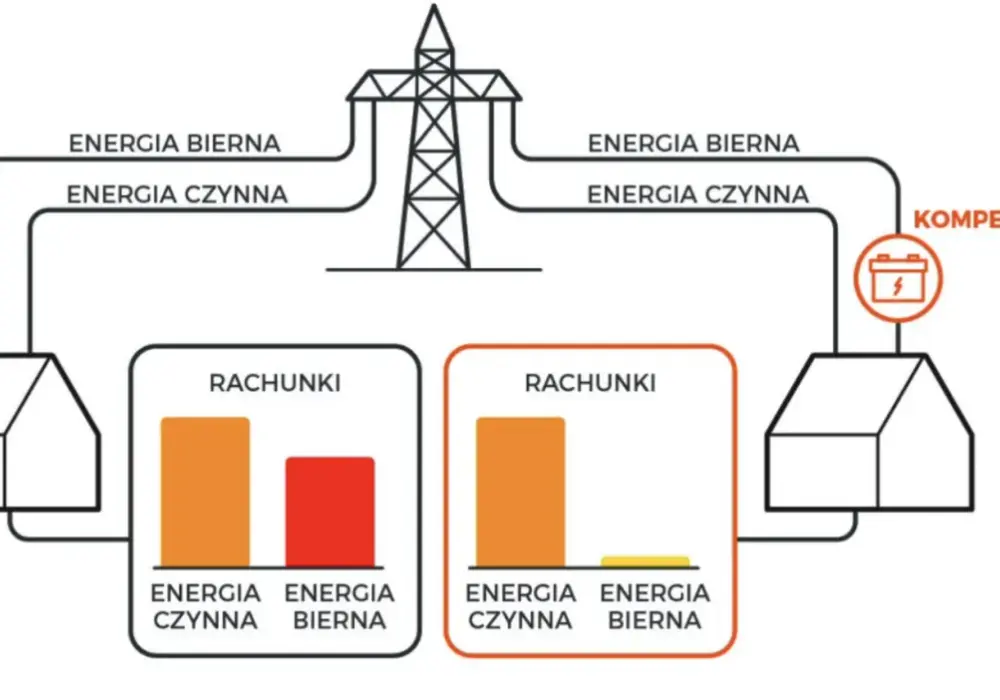

Kompensacja mocy biernej – jak technologia rozwiązuje problem niechcianej energii?

Na czym polega kompensacja mocy biernej?

Kompensacja mocy biernej to proces mający na celu poprawę współczynnika mocy w instalacjach elektrycznych poprzez zneutralizowanie nadmiernego poboru lub oddawania mocy biernej. Polega ona na wprowadzeniu do obwodu mocy biernej o charakterze przeciwnym do tego, który dominuje w instalacji. Jeśli mamy do czynienia z nadmiarem mocy biernej indukcyjnej (pobieranej przez silniki), stosujemy moc bierną pojemnościową (generowaną przez kondensatory), aby ją zbilansować. Celem jest zbliżenie wartości współczynnika mocy (cos φ) do 1, co oznacza, że większość dostarczanej mocy jest mocą czynną, a moc pozorna jest minimalizowana.

Przeczytaj również: Xperia XZ1 Compact - recenzja i porównanie z innymi modelami Xperia

Baterie kondensatorów i dławiki – kluczowe narzędzia w walce z nadmiarem mocy biernej

Do realizacji kompensacji mocy biernej wykorzystuje się specjalistyczne urządzenia. Najczęściej stosowanym rozwiązaniem do kompensacji mocy biernej indukcyjnej są baterie kondensatorów. Kondensatory generują moc bierną pojemnościową, która "niweluje" zapotrzebowanie na moc bierną indukcyjną wynikające z pracy silników czy transformatorów. Z kolei w sytuacjach, gdy w instalacji występuje nadmiar mocy biernej pojemnościowej (co jest rzadsze, ale możliwe np. w sieciach z dużą liczbą długich kabli lub w okresach niskiego obciążenia), stosuje się dławiki. Dławiki pobierają moc bierną indukcyjną, pomagając zrównoważyć bilans mocy biernej.
