W świecie elektryki istnieją pewne fundamentalne zasady, które stanowią podstawę bezpieczeństwa każdej instalacji. Jedną z nich jest zrozumienie i prawidłowe stosowanie wzoru na impedancję pętli zwarcia. Dla elektryków, projektantów instalacji oraz osób odpowiedzialnych za pomiary odbiorcze, jego znajomość nie jest opcją, lecz koniecznością. W tym artykule przyjrzymy się bliżej temu kluczowemu zagadnieniu, wyjaśniając jego znaczenie i praktyczne zastosowanie.
Kluczowe informacje o impedancji pętli zwarcia i bezpieczeństwie instalacji
- Warunek Zs * Ia ≤ Uo jest podstawą skutecznej ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania.
- Zs to impedancja pętli zwarcia, Ia to prąd zadziałania zabezpieczenia, a Uo to napięcie znamionowe względem ziemi (230V w Polsce).
- Prąd Ia wyznacza się na podstawie prądu znamionowego i charakterystyki zabezpieczenia (np. krotność 5 dla typu B, 10 dla typu C).
- Niespełnienie warunku oznacza ryzyko porażenia prądem lub pożaru z powodu zbyt wolnego zadziałania zabezpieczeń.
- Pomiary impedancji pętli zwarcia są obowiązkowe i regulowane przez Prawo budowlane oraz normy, np. PN-HD 60364.
Dlaczego wzór na impedancję pętli zwarcia to fundament bezpieczeństwa Twojej instalacji?
Wysoka impedancja pętli zwarcia (Zs) to jeden z największych wrogów bezpieczeństwa w instalacjach elektrycznych. Jej wartość ma bezpośredni wpływ na wielkość prądu, który popłynie w obwodzie w przypadku wystąpienia zwarcia. To z kolei decyduje o tym, jak szybko zadziała zabezpieczenie chroniące instalację czy to wyłącznik nadprądowy, czy bezpiecznik topikowy. Niska wartość Zs jest absolutnie kluczowa dla zapewnienia skutecznej ochrony przeciwporażeniowej, minimalizując ryzyko uszkodzenia sprzętu, a co najważniejsze chroniąc życie i zdrowie ludzi.
Zrozumienie roli impedancji pętli zwarcia pozwala na świadome projektowanie, wykonywanie i odbieranie instalacji elektrycznych. Jest to wiedza, która przekłada się na realne bezpieczeństwo użytkowników końcowych.
Impedancja pętli zwarcia: Czym jest i dlaczego jej niska wartość jest tak istotna?

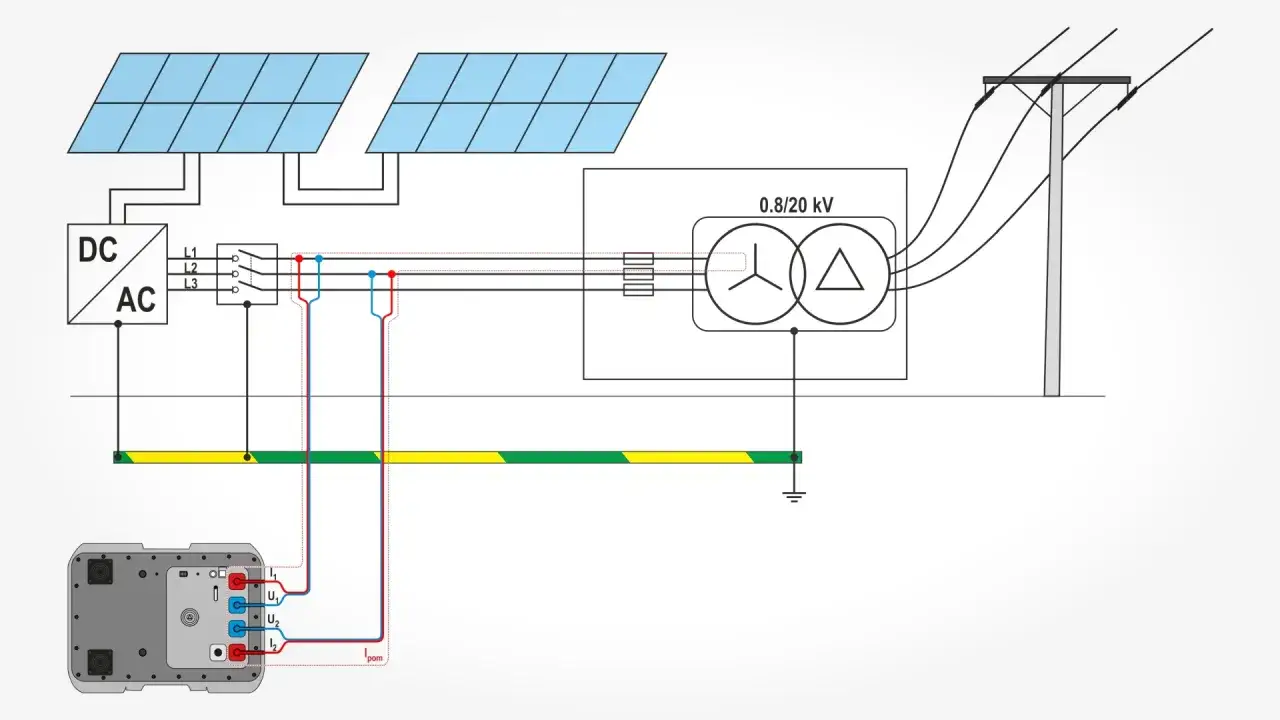

Impedancja pętli zwarcia, oznaczana symbolem Zs, to parametr charakteryzujący obwód, który powstaje w momencie wystąpienia zwarcia, na przykład między przewodem fazowym a przewodem ochronnym (PE). Jest to suma wszystkich rezystancji i reaktancji występujących na drodze prądu zwarciowego od punktu zwarcia, przez przewód ochronny, uzwojenia transformatora zasilającego, aż po przewód fazowy powracający do punktu zwarcia.
Impedancja ta bezpośrednio wpływa na wielkość prądu zwarciowego. Zgodnie z prawem Ohma, im niższa impedancja, tym wyższy prąd popłynie w obwodzie. A to właśnie wysoki prąd zwarciowy jest tym, co jest potrzebne, aby zabezpieczenie wyłącznik nadprądowy lub bezpiecznik zareagowało błyskawicznie i odłączyło zasilanie. Dlatego też niska wartość Zs jest tak istotna gwarantuje szybkie zadziałanie zabezpieczeń i minimalizuje czas, przez który instalacja jest narażona na niebezpieczne skutki zwarcia.
Samoczynne wyłączenie zasilania: Ostateczny cel ochrony przeciwporażeniowej
Głównym celem analizy impedancji pętli zwarcia i przeprowadzania odpowiednich pomiarów jest weryfikacja skuteczności ochrony przeciwporażeniowej. W nowoczesnych instalacjach elektrycznych podstawową metodą ochrony jest samoczynne wyłączenie zasilania w przypadku wystąpienia uszkodzenia, które mogłoby doprowadzić do porażenia prądem.
Norma PN-HD 60364-4-41 precyzuje wymagane czasy wyłączenia zasilania w zależności od rodzaju sieci i napięcia. Dla powszechnie stosowanego w Polsce układu TN, w obwodach odbiorczych o napięciu znamionowym 230 V, czas ten nie może przekroczyć 0,4 sekundy. Spełnienie tego warunku jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Jeśli zabezpieczenie nie zadziała w tym czasie, ryzyko porażenia prądem staje się bardzo wysokie.
Kluczowy warunek skuteczności ochrony: Jak czytać i stosować wzór Zs * Ia ≤ Uo?
Aby zapewnić skuteczną ochronę przeciwporażeniową przez samoczynne wyłączenie zasilania, instalacja elektryczna musi spełniać określone kryteria. Najważniejszym z nich jest warunek, który można zapisać w postaci prostego, lecz niezwykle ważnego wzoru matematycznego:
Wzór na skuteczność ochrony przeciwporażeniowej: Zs * Ia ≤ Uo
Ten wzór stanowi podstawę do oceny bezpieczeństwa instalacji w przypadku wystąpienia zwarcia. Jego zrozumienie pozwala na prawidłową interpretację wyników pomiarów oraz na projektowanie instalacji, które spełniają najwyższe standardy bezpieczeństwa.
Rozszyfrowujemy symbole wzoru: Co dokładnie oznaczają Zs, Ia oraz Uo?
Aby w pełni zrozumieć znaczenie wzoru Zs * Ia ≤ Uo, należy precyzyjnie zdefiniować każdy z jego składników:
- Zs impedancja pętli zwarcia [Ω]. Jest to wartość mierzona lub obliczana dla konkretnego obwodu elektrycznego, która określa całkowity opór, jaki prąd napotka w przypadku zwarcia.
- Ia prąd [A], który powoduje samoczynne zadziałanie urządzenia zabezpieczającego (np. wyłącznika nadprądowego lub bezpiecznika) w wymaganym czasie. Dla typowych obwodów odbiorczych w układzie TN przy napięciu 230 V, ten czas wynosi 0,4 sekundy.
- Uo napięcie znamionowe [V] przewodu liniowego względem ziemi. W Polsce, dla standardowej sieci jednofazowej, wartość ta wynosi 230 V.
Zs – Mierzona impedancja pętli zwarcia: Co składa się na jej wartość?
Impedancja pętli zwarcia (Zs) to nie jest stała wartość dla całej instalacji. Jest to parametr mierzony dla konkretnego obwodu, od punktu poboru energii aż po źródło zasilania. Na jej wartość składa się wiele elementów: rezystancja i reaktancja przewodów fazowych i ochronnych, rezystancja i reaktancja uzwojeń transformatora zasilającego, a także rezystancja wszelkich połączeń i styków na drodze prądu zwarciowego.
Szczególnie istotny wpływ na wartość Zs mają długość i przekrój przewodów. Im dłuższy obwód i im mniejszy przekrój przewodów, tym wyższa będzie jego rezystancja, a co za tym idzie wyższa impedancja pętli zwarcia. Dlatego też prawidłowy dobór przekrojów przewodów jest kluczowy nie tylko ze względu na obciążalność prądową, ale również dla zapewnienia skuteczności ochrony przeciwporażeniowej.
Uo – Napięcie odniesienia: Dlaczego dla Polski to najczęściej 230V?
Symbol Uo we wzorze na skuteczność ochrony przeciwporażeniowej odnosi się do napięcia fazowego doziemnego. W typowych instalacjach jednofazowych w Polsce, które zasilane są z sieci niskiego napięcia, napięcie to wynosi standardowo 230 V. W przypadku sieci trójfazowych, gdzie napięcie międzyfazowe wynosi 400 V, napięcie fazowe doziemne (Uo) nadal wynosi 230 V. Ważne jest, aby nie mylić go z napięciem międzyfazowym.
Wysokość napięcia Uo ma bezpośredni wpływ na obliczenia związane z bezpieczeństwem. Im wyższe napięcie, tym potencjalnie wyższy prąd zwarciowy mógłby popłynąć, jednakże norma PN-HD 60364-4-41 uwzględnia te różnice w swoich wymaganiach dotyczących czasów wyłączenia.
Tajemniczy prąd zadziałania "Ia": Jak go poprawnie wyznaczyć dla Twojego zabezpieczenia?
Kluczowym elementem wzoru Zs * Ia ≤ Uo jest parametr Ia, czyli prąd zadziałania zabezpieczenia. Nie jest to po prostu prąd znamionowy wyłącznika czy bezpiecznika, ale minimalny prąd, który spowoduje jego zadziałanie w określonym, wymaganym przez normy czasie (np. 0,4 sekundy). Poprawne wyznaczenie tego prądu jest niezbędne do prawidłowej oceny bezpieczeństwa instalacji.
Metoda wyznaczania prądu Ia zależy ściśle od rodzaju i charakterystyki zastosowanego urządzenia zabezpieczającego. W praktyce oznacza to konieczność analizy dokumentacji technicznej zabezpieczenia lub znajomości jego typowych parametrów.
Krotność prądu a charakterystyka wyłącznika: Praktyczny przewodnik po typach B, C i D
W przypadku najczęściej stosowanych wyłączników nadprądowych, prąd zadziałania Ia wyznacza się poprzez pomnożenie prądu znamionowego zabezpieczenia (In) przez specjalny współczynnik krotności, który jest ściśle związany z jego charakterystyką czasowo-prądową. Oto wartości dla najpopularniejszych typów:
- Charakterystyka B: k = 5. Oznacza to, że wyłącznik zadziała przy prądzie 5 razy większym od znamionowego.
- Charakterystyka C: k = 10. Wyłącznik zadziała przy prądzie 10 razy większym od znamionowego.
- Charakterystyka D: k = 20. Wyłącznik zadziała przy prądzie 20 razy większym od znamionowego.
Zrozumienie tych charakterystyk jest kluczowe, ponieważ pozwala dobrać odpowiednie zabezpieczenie do charakteru obciążenia i zapewnić jego skuteczne działanie w sytuacjach awaryjnych.
Przykład obliczeniowy: Wyznaczanie prądu Ia dla popularnego wyłącznika B16
Aby zilustrować praktyczne zastosowanie powyższych zasad, rozważmy przykład wyłącznika nadprądowego typu B o prądzie znamionowym 16 A (oznaczenie B16). Dla tego typu wyłącznika współczynnik krotności wynosi 5. Zatem prąd zadziałania Ia obliczamy następująco:
Ia = 5 * 16 A = 80 A
Oznacza to, że wyłącznik B16 zadziała w wymaganym czasie, jeśli prąd zwarciowy osiągnie wartość co najmniej 80 A.
A co z bezpiecznikami topikowymi? Jak dla nich określić prąd zadziałania?
W przypadku bezpieczników topikowych, określenie prądu zadziałania Ia jest nieco bardziej złożone, ponieważ nie posiadają one tak jednoznacznych, stałych współczynników krotności jak wyłączniki nadprądowe. Aby precyzyjnie określić Ia dla bezpiecznika topikowego w wymaganym czasie (np. 0,4 s), należy odwołać się do charakterystyk czasowo-prądowych dostarczanych przez producenta. Te charakterystyki pokazują, jaki prąd jest potrzebny do zadziałania bezpiecznika w określonym czasie.
W praktyce, jeśli dokładne dane producenta nie są dostępne, można przyjąć pewne uproszczone wartości. Dla niektórych typów bezpieczników topikowych można przyjąć, że prąd zadziałania Ia wynosi około 4-krotności prądu znamionowego, jednak jest to jedynie przybliżenie i zawsze należy dążyć do uzyskania dokładnych danych producenta dla zapewnienia pewności i bezpieczeństwa.

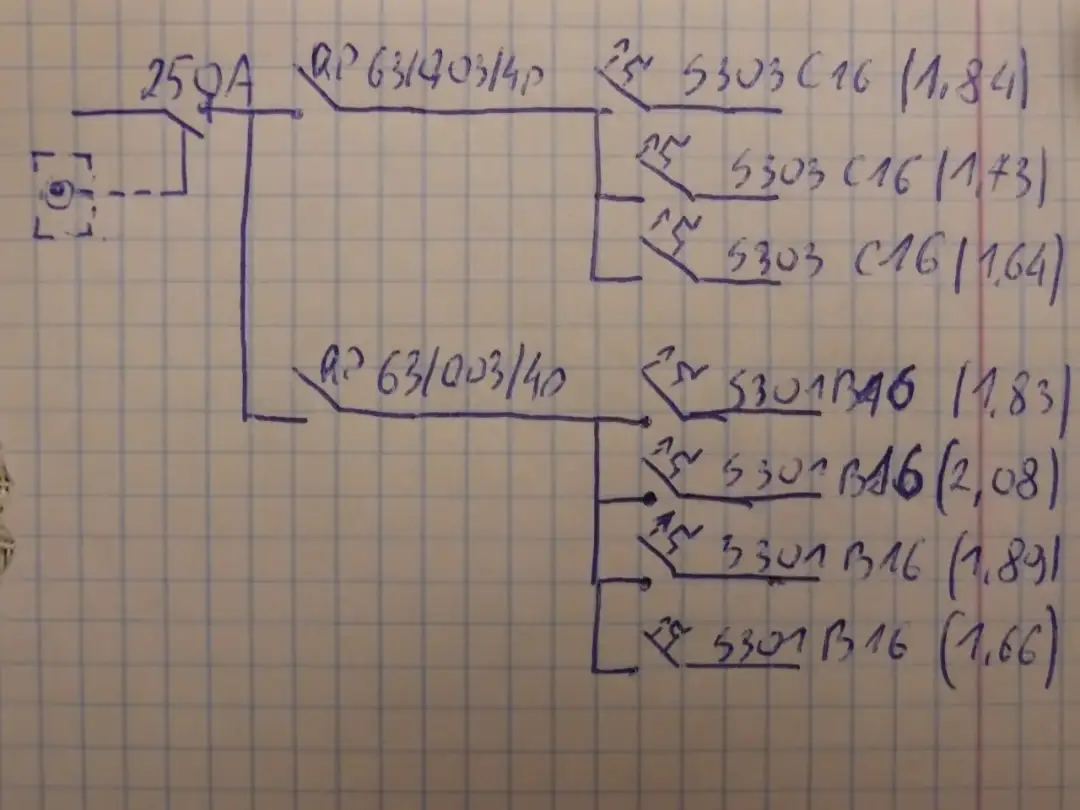

Od teorii do praktyki: Jak wykorzystać wzór do oceny wyników pomiarów?
Wzór Zs * Ia ≤ Uo nie jest jedynie teoretycznym zabiegiem matematycznym. Jest to fundamentalne narzędzie, które elektrycy i technicy wykorzystują na co dzień do oceny bezpieczeństwa instalacji elektrycznych w oparciu o wyniki pomiarów impedancji pętli zwarcia. Pomiary te są obowiązkowe i stanowią integralną część odbioru nowych instalacji oraz kontroli okresowych istniejących.
Dzięki możliwości porównania zmierzonej wartości Zs z wartością obliczoną na podstawie parametrów zabezpieczenia i napięcia sieci, możemy jednoznacznie stwierdzić, czy instalacja spełnia wymogi bezpieczeństwa. Jest to kluczowe dla zapobiegania potencjalnie groźnym awariom.

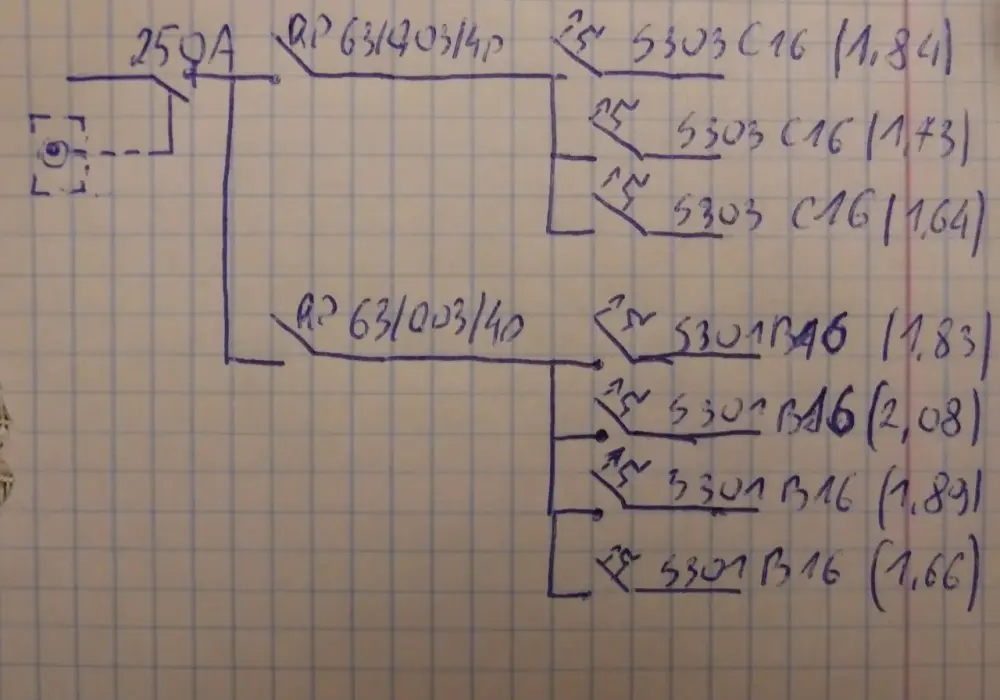

Kalkulacja maksymalnej dopuszczalnej impedancji: Przekształć wzór i sprawdź swój obwód
Aby ułatwić ocenę wyników pomiarów, możemy przekształcić podstawowy wzór Zs * Ia ≤ Uo. Dzieląc obie strony przez prąd zadziałania Ia, otrzymujemy wzór na maksymalną dopuszczalną impedancję pętli zwarcia (Zs_max):
Zs_max = Uo / Ia
Oznacza to, że zmierzona wartość impedancji pętli zwarcia (Zs) musi być niższa lub równa obliczonej wartości Zs_max. Jeśli zmierzona Zs jest wyższa, ochrona przeciwporażeniowa w danym obwodzie jest nieskuteczna.
Przykład: Jaka jest maksymalna wartość Zs dla gniazdka z zabezpieczeniem C20?
Przyjmijmy, że w instalacji jednofazowej (Uo = 230 V) mamy gniazdko zabezpieczone wyłącznikiem nadprądowym typu C o prądzie znamionowym 20 A (C20). Aby obliczyć maksymalną dopuszczalną impedancję pętli zwarcia, najpierw wyznaczamy prąd zadziałania Ia:
Ia (dla C20) = 10 * 20 A = 200 A
Teraz możemy obliczyć maksymalną dopuszczalną impedancję Zs_max:
Zs_max = 230 V / 200 A = 1.15 Ω
Oznacza to, że dla tego konkretnego obwodu, zmierzona impedancja pętli zwarcia nie może przekroczyć 1.15 Ω, aby zapewnić skuteczną ochronę.
Wymagania normy PN-HD 60364: Jakie czasy wyłączenia obowiązują w Polsce?
Podstawowym dokumentem regulującym zasady ochrony przeciwporażeniowej w Polsce, podobnie jak w całej Europie, jest norma PN-HD 60364, a w szczególności jej część 4-41 dotycząca ochrony przeciwporażeniowej. Norma ta precyzuje wymagane czasy samoczynnego wyłączenia zasilania. Jak już wspomniano, dla powszechnie stosowanych obwodów odbiorczych w układzie TN przy napięciu 230 V, jest to 0,4 sekundy. W przypadku innych układów lub wyższych napięć, czasy te mogą być krótsze.
Ponadto, polskie Prawo budowlane nakłada obowiązek przeprowadzania okresowych pomiarów instalacji elektrycznych, w tym pomiarów impedancji pętli zwarcia. Zazwyczaj wymagane jest to co najmniej raz na 5 lat, co stanowi gwarancję utrzymania instalacji w stanie zapewniającym bezpieczeństwo jej użytkownikom.
Co się dzieje, gdy warunek Zs * Ia ≤ Uo nie jest spełniony?
Niespełnienie podstawowego warunku bezpieczeństwa, jakim jest Zs * Ia ≤ Uo, stanowi sygnał ostrzegawczy, że instalacja elektryczna nie zapewnia odpowiedniego poziomu ochrony przeciwporażeniowej. Konsekwencje takiego stanu rzeczy mogą być bardzo poważne i dotyczyć zarówno bezpieczeństwa ludzi, jak i stanu technicznego samej instalacji.
Konieczne jest podjęcie natychmiastowych działań w celu zidentyfikowania przyczyny problemu i jego usunięcia, aby przywrócić instalację do stanu zgodnego z normami i zapewnić jej użytkownikom bezpieczeństwo.
Zbyt wysoka impedancja: Niewidoczne zagrożenie porażeniem i pożarem
Gdy zmierzona impedancja pętli zwarcia (Zs) jest zbyt wysoka, oznacza to, że w przypadku wystąpienia zwarcia, prąd płynący w obwodzie będzie zbyt mały. W praktyce przekłada się to na fakt, że zabezpieczenie wyłącznik nadprądowy lub bezpiecznik nie zadziała w wymaganym, krótkim czasie. Zasilanie nie zostanie przerwane, a obwód pozostanie pod napięciem.
Takie sytuacje stwarzają bezpośrednie i poważne ryzyko:
- Porażenia prądem elektrycznym: Osoba dotykająca uszkodzonego urządzenia lub instalacji może zostać porażona prądem o niebezpiecznym natężeniu.
- Pożaru: Przewody, które nie są odpowiednio chronione przed zbyt wysokim prądem (który w tym przypadku nie jest wystarczająco wysoki, by zadziałało zabezpieczenie, ale może być wystarczająco wysoki, by przegrzać przewody), mogą się przegrzewać, prowadząc do zapłonu izolacji lub pobliskich materiałów. Iskrzenie w punktach zwarcia również stanowi poważne zagrożenie pożarowe.
Najczęstsze przyczyny problemów z impedancją: Słabe styki, stare przewody, duża odległość od transformatora
Istnieje kilka typowych przyczyn, które mogą prowadzić do podwyższonej impedancji pętli zwarcia i w konsekwencji do nieskutecznej ochrony przeciwporażeniowej. Do najczęściej spotykanych należą:
- Luźne lub skorodowane połączenia i styki: Niewłaściwe połączenia w puszkach instalacyjnych, skrzynkach rozdzielczych, czy nawet w gniazdkach i włącznikach, wprowadzają dodatkowy, niepożądany opór do pętli zwarcia.
- Zbyt mały przekrój przewodów: Stosowanie przewodów o przekroju niedostosowanym do długości obwodu i wymaganego prądu zwarciowego znacząco zwiększa rezystancję, a tym samym impedancję.
- Duża odległość od transformatora zasilającego: Im dalej od źródła zasilania znajduje się punkt pomiarowy, tym dłuższe przewody muszą pokonać prądy zwarciowe, co naturalnie zwiększa ich rezystancję i impedancję.
- Uszkodzenia przewodów: Mechaniczne uszkodzenia izolacji lub samego przewodu mogą prowadzić do zwiększenia jego rezystancji.
Przeczytaj również: Jak działa zagłuszacz sygnału GPS? Zasada działania i zastosowanie.
Kroki naprawcze: Co zrobić, gdy pomiar wskazuje na nieskuteczną ochronę?
Jeśli pomiar impedancji pętli zwarcia wykaże, że warunek Zs * Ia ≤ Uo nie jest spełniony, należy podjąć odpowiednie kroki naprawcze. Oto kilka podstawowych działań, które można zastosować:
- Poprawa jakości połączeń i styków: Dokręcenie luźnych połączeń, oczyszczenie skorodowanych styków lub ich wymiana to często najprostsze i najtańsze rozwiązanie.
- Wymiana przewodów na te o większym przekroju: Jeśli problemem jest zbyt mały przekrój przewodów, konieczna może być ich wymiana na przewody o odpowiednio większym przekroju, aby zmniejszyć rezystancję obwodu.
- Instalacja dodatkowych zabezpieczeń: W niektórych przypadkach, zwłaszcza w starszych instalacjach, może być konieczne zainstalowanie dodatkowych zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD) o odpowiednio niskim prądzie wyłączenia, które stanowią dodatkową warstwę ochrony.
- Konsultacja z wykwalifikowanym elektrykiem: W przypadku bardziej złożonych problemów lub gdy nie jesteśmy pewni, jak postępować, zawsze warto skonsultować się z doświadczonym elektrykiem. Kompleksowa ocena stanu instalacji i ewentualna modernizacja mogą być konieczne.
