Podłączenie kondensatora do silnika jednofazowego - krok po kroku

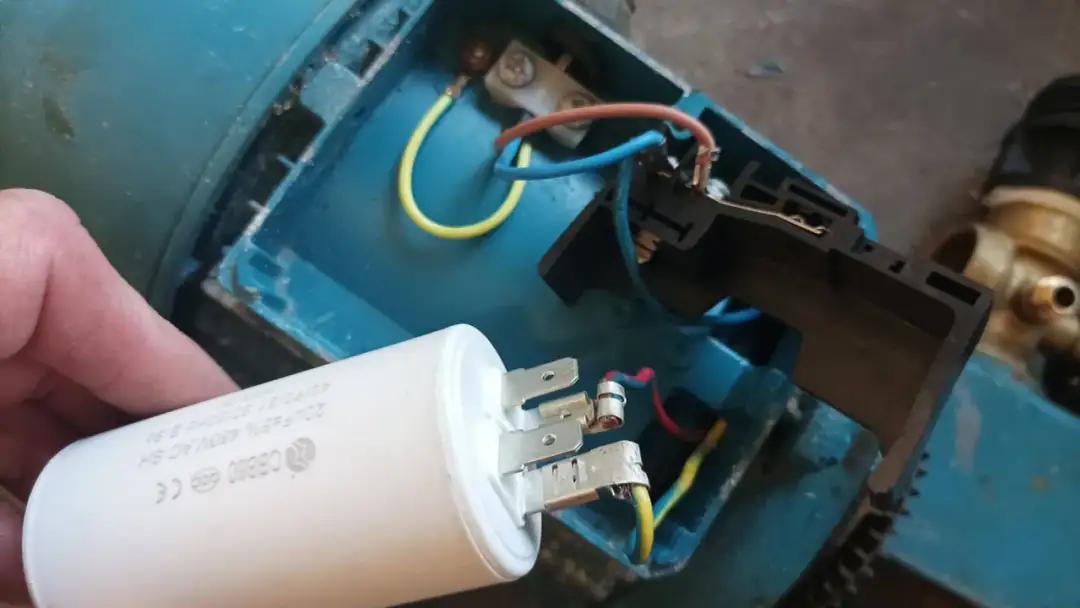

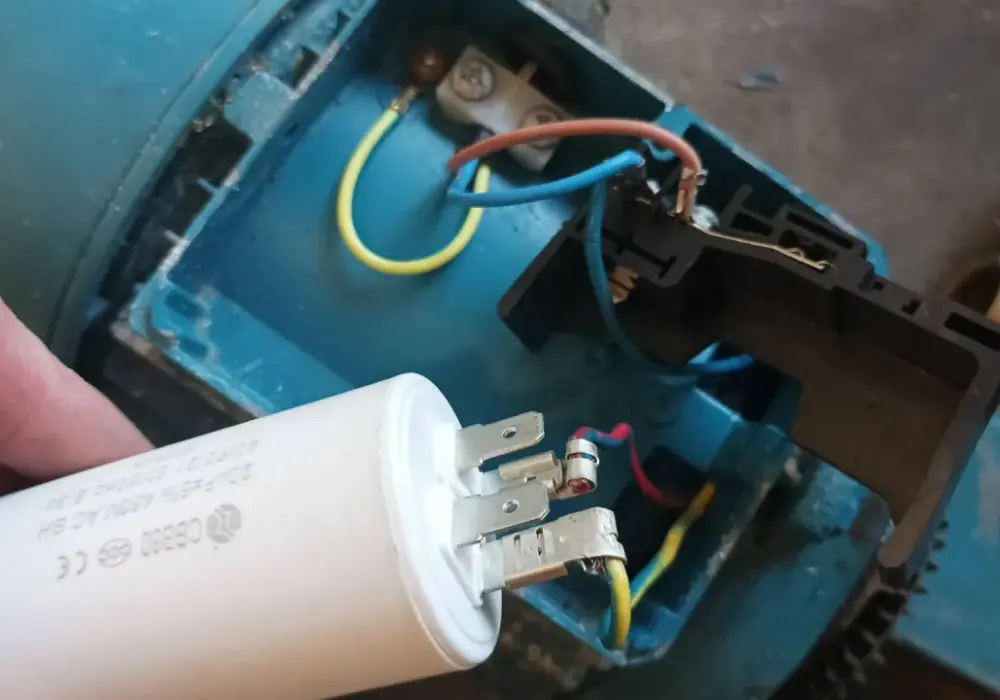

Silniki jednofazowe to serce wielu urządzeń domowych i warsztatowych. W przeciwieństwie do swoich trójfazowych kuzynów, potrzebują one jednak specjalnego "wspomagania", aby w ogóle ruszyć. Tym kluczowym elementem jest kondensator. Bez niego silnik jednofazowy pozostaje bezradny, wydając jedynie niepokojące dźwięki. W tym przewodniku pokażę Ci, jak krok po kroku podłączyć kondensator, aby Twój silnik odzyskał pełnię mocy i działał sprawnie.

Dlaczego silnik jednofazowy bez kondensatora nie ruszy? Klucz do zrozumienia jego działania

Silniki jednofazowe, zasilane z jednej fazy, generują pulsujące pole magnetyczne, a nie wirujące. To właśnie brak wirującego pola magnetycznego sprawia, że wirnik silnika nie ma "kopa" do rozpoczęcia obrotów. Tutaj z pomocą przychodzi kondensator. Jego zadaniem jest stworzenie drugiego pola magnetycznego, przesuniętego w fazie względem pola głównego. To sprytne rozwiązanie, polegające na dodaniu uzwojenia pomocniczego z kondensatorem, pozwala na wygenerowanie pozornego pola wirującego, które jest wystarczające, by wprawić wirnik w ruch. Bez tego "dodatkowego impulsu" silnik po prostu nie ruszy.

Rola kondensatora: jak mały element tworzy wirujące pole magnetyczne?

Kondensator, podłączony szeregowo z uzwojeniem pomocniczym, działa jak generator prądu przesuniętego w fazie. Kiedy prąd płynie przez uzwojenie główne, kondensator ładuje się i rozładowuje, dostarczając prąd do uzwojenia pomocniczego w odpowiednim momencie. To właśnie to przesunięcie fazowe między prądem w uzwojeniu głównym a prądem w uzwojeniu pomocniczym tworzy efekt wirującego pola magnetycznego. To pole magnetyczne oddziałuje z magnesami lub uzwojeniami wirnika, generując moment obrotowy i wprawiając go w ruch. Bez kondensatora, prądy w obu uzwojeniach byłyby w fazie, co skutkowałoby jedynie pulsującym polem, a nie wirującym.

Uzwojenie główne a pomocnicze – jak je rozpoznać i dlaczego to ważne?

W silniku jednofazowym znajdują się dwa główne uzwojenia: główne (robocze) i pomocnicze (rozruchowe). Uzwojenie główne jest odpowiedzialne za podtrzymanie obrotów po starcie, podczas gdy uzwojenie pomocnicze, w połączeniu z kondensatorem, zapewnia moment rozruchowy. Prawidłowe rozróżnienie tych uzwojeń jest kluczowe, ponieważ kondensator zawsze podłączamy szeregowo z uzwojeniem pomocniczym. W praktyce, uzwojenie pomocnicze zazwyczaj ma wyższą rezystancję (opór) niż uzwojenie główne. Możemy to łatwo sprawdzić za pomocą multimetru, mierząc opór między poszczególnymi zaciskami silnika. Zrozumienie tej różnicy jest podstawą do poprawnego podłączenia kondensatora.

Krok 1: Wybór właściwego kondensatora – najważniejsza decyzja przed podłączeniem

Zanim przystąpimy do jakichkolwiek połączeń, musimy dokonać kluczowego wyboru: jaki kondensator będzie najlepszy dla naszego silnika. To etap, który decyduje o tym, czy silnik będzie działał prawidłowo, czy też szybko ulegnie uszkodzeniu. Niewłaściwie dobrana pojemność kondensatora to prosta droga do problemów.

Kondensator rozruchowy czy pracy? Zrozumienie kluczowej różnicy i jej wpływu na silnik

Na rynku spotkamy dwa główne typy kondensatorów do silników jednofazowych: rozruchowe i pracy. Kondensator rozruchowy ma dużą pojemność i jest zaprojektowany do pracy tylko przez krótki czas niezbędny do zainicjowania ruchu wirnika. Po osiągnięciu pewnej prędkości obrotowej jest on odłączany od obwodu, często za pomocą wyłącznika odśrodkowego. Z kolei kondensator pracy ma mniejszą pojemność i pracuje ciągle, stabilizując obroty i poprawiając współczynnik mocy silnika. Niektóre silniki, szczególnie te wymagające wysokiego momentu rozruchowego, mogą wykorzystywać oba typy kondensatorów jednocześnie. Wybór zależy od specyfiki silnika i jego zadania.

Jak odczytać dane z tabliczki znamionowej silnika, by idealnie dobrać kondensator?

Najpewniejszym źródłem informacji o wymaganym kondensatorze jest tabliczka znamionowa silnika. Znajdziemy tam dane dotyczące mocy silnika (w watach lub kilowatach), napięcia zasilania, a często także bezpośrednią informację o zalecanej pojemności kondensatora (w mikrofaradach, µF). Zawsze należy w pierwszej kolejności szukać tych danych. Precyzyjne informacje z tabliczki znamionowej pozwolą dobrać kondensator, który zapewni optymalną pracę i długą żywotność silnika.

Prosty wzór i praktyczne zasady doboru pojemności, gdy nie masz tabliczki znamionowej

Co jednak zrobić, gdy tabliczka znamionowa jest nieczytelna lub jej brakuje? W takich sytuacjach można posłużyć się praktyczną zasadą. Orientacyjnie przyjmuje się, że dla silników jednofazowych potrzebujemy około 70 µF pojemności na każdy 1 kW mocy silnika. Należy jednak pamiętać, że jest to wartość przybliżona. Zastosowanie kondensatora o zbyt małej pojemności może skutkować problemami z rozruchem, a zbyt duża pojemność może prowadzić do przegrzewania się uzwojeń, a nawet uszkodzenia silnika. Zawsze warto w miarę możliwości zweryfikować tę wartość z innymi źródłami lub skonsultować się ze specjalistą.

Krok 2: Podłączanie kondensatora krok po kroku – schematy, których potrzebujesz

Teraz, gdy wybraliśmy odpowiedni kondensator, czas przejść do samego podłączenia. Ten etap wymaga szczególnej ostrożności i precyzji, aby zapewnić bezpieczeństwo i prawidłowe działanie silnika. Poniżej znajdziesz instrukcje, które przeprowadzą Cię przez ten proces.

Bezpieczeństwo przede wszystkim: Jak przygotować się do pracy i rozładować stary kondensator?

Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć urządzenie od zasilania. Należy również pamiętać, że kondensator może przechowywać ładunek elektryczny nawet po odłączeniu od sieci, dlatego przed dotknięciem jego zacisków należy go rozładować, np. przez zwarcie jego końcówek za pomocą opornika lub izolowanego wkrętaka.

Bezpieczeństwo jest absolutnym priorytetem. Zanim zaczniesz cokolwiek robić, odłącz zasilanie od urządzenia. To podstawa. Pamiętaj, że kondensatory mogą przechowywać ładunek elektryczny nawet po odłączeniu od sieci. Aby uniknąć porażenia, należy je rozładować. Najbezpieczniejszym sposobem jest użycie opornika o odpowiedniej wartości (np. 10 kΩ, 5 W), który podłączamy do zacisków kondensatora na kilkanaście sekund. Alternatywnie, można użyć izolowanego wkrętaka, aby na chwilę zewrzeć oba zaciski kondensatora. Dopiero po upewnieniu się, że kondensator jest rozładowany, można przejść do dalszych prac.

Schemat A: Podłączenie silnika z jednym kondensatorem (pracy) – najczęstszy przypadek

W najprostszym przypadku, gdy silnik wymaga tylko jednego kondensatora pracy, podłączenie jest stosunkowo proste. Zidentyfikuj uzwojenie pomocnicze (rozruchowe) silnika. Następnie podłącz jeden zacisk kondensatora do jednego z przewodów uzwojenia pomocniczego, a drugi zacisk kondensatora do drugiego przewodu uzwojenia pomocniczego. W ten sposób kondensator zostaje włączony szeregowo z uzwojeniem pomocniczym. Pozostałe dwa przewody zasilające silnik podłączamy do uzwojenia głównego. Ważne jest, aby połączenia były solidne i dobrze zaizolowane.

Schemat B: Jak podłączyć silnik z dwoma kondensatorami (rozruchowym i pracy)?

Niektóre silniki, zwłaszcza te o większej mocy lub wymagające wysokiego momentu rozruchowego, korzystają z dwóch kondensatorów: rozruchowego i pracy. W takim układzie, kondensator pracy jest podłączony na stałe szeregowo z uzwojeniem pomocniczym, podobnie jak w schemacie A. Kondensator rozruchowy jest włączany tylko na czas startu silnika. Zazwyczaj jest on połączony równolegle z kondensatorem pracy i podłączony do wyłącznika odśrodkowego. Gdy silnik osiągnie odpowiednią prędkość, wyłącznik odśrodkowy rozłącza obwód kondensatora rozruchowego, pozostawiając w działaniu tylko kondensator pracy.

Identyfikacja przewodów za pomocą multimetru – praktyczny poradnik

Aby prawidłowo podłączyć kondensator, musimy wiedzieć, które przewody należą do uzwojenia głównego, a które do pomocniczego. Najprostszym sposobem jest użycie multimetru. Ustaw miernik na pomiar rezystancji (omomierz) i zmierz opór między poszczególnymi parami przewodów wychodzących z silnika. Uzwojenie pomocnicze, które jest zazwyczaj cieńsze i ma więcej zwojów, będzie miało wyższą rezystancję niż uzwojenie główne. Na przykład, jeśli zmierzymy 10 Ω między dwoma przewodami, a 20 Ω między inną parą, to ta z wyższą rezystancją (20 Ω) jest uzwojeniem pomocniczym, do którego podłączymy kondensator.

Jak w prosty sposób zmienić kierunek obrotów silnika?

Czasami zachodzi potrzeba zmiany kierunku obrotów silnika jednofazowego. Na szczęście, w większości popularnych konstrukcji, jest to zadanie stosunkowo proste i nie wymaga skomplikowanych modyfikacji.

Zasada zmiany obrotów: na których przewodach należy dokonać zamiany?

Kluczem do zmiany kierunku obrotów w silniku jednofazowym jest zmiana sposobu, w jaki pole magnetyczne oddziałuje z wirnikiem. W większości popularnych silników jednofazowych, realizuje się to poprzez zamianę sposobu podłączenia zasilania do uzwojenia pomocniczego (rozruchowego). Nie należy zamieniać przewodów uzwojenia głównego, ponieważ to mogłoby prowadzić do nieprawidłowego działania lub uszkodzenia silnika. Zmiana polaryzacji prądu w uzwojeniu pomocniczym powoduje odwrócenie kierunku wirującego pola magnetycznego, a co za tym idzie kierunku obrotów wirnika.

Praktyczny schemat podłączenia z przełącznikiem obrotów lewo-prawo

Aby ułatwić sobie zmianę kierunku obrotów, można zastosować specjalny przełącznik dwupołożeniowy. Taki przełącznik pozwala na łatwe przełączanie między dwoma konfiguracjami podłączenia uzwojenia pomocniczego. W jednej pozycji przełącznika, uzwojenie pomocnicze jest podłączone w sposób generujący obroty w jednym kierunku, a po przełączeniu w kierunku przeciwnym. Schemat takiego podłączenia zazwyczaj polega na tym, że przewody zasilające są podłączone do przełącznika, a z niego wychodzą dwa przewody, które następnie podłączamy do zacisków uzwojenia pomocniczego. Dzięki temu rozwiązaniu, zmiana kierunku obrotów staje się kwestią jednego ruchu.

Mój silnik buczy i nie startuje – co robić? Najczęstsze problemy i ich rozwiązania

Każdy majsterkowicz prędzej czy później spotka się z problemem silnika, który "buczy", ale nie chce ruszyć. Zazwyczaj winowajcą jest właśnie kondensator. Oto jak zdiagnozować i rozwiązać najczęstsze awarie.

Typowe objawy uszkodzonego kondensatora: jak rozpoznać problem?

Najbardziej charakterystycznym objawem uszkodzonego kondensatora jest sytuacja, gdy silnik "buczy", ale nie jest w stanie samodzielnie wystartować. Czasem, jeśli mamy szczęście, ręczne zakręcenie wirnikiem może pomóc silnikowi "załapać" i zacząć pracować, ale problem powróci przy kolejnym uruchomieniu. Inne oznaki uszkodzenia kondensatora mogą być widoczne gołym okiem: spuchnięta obudowa, pęknięcia, a nawet wyciek elektrolitu. Są to jednoznaczne sygnały, że kondensator wymaga wymiany.

Jak sprawdzić kondensator za pomocą zwykłego multimetru?

Sprawdzenie kondensatora za pomocą multimetru jest stosunkowo proste, jeśli nasz miernik posiada funkcję pomiaru pojemności (µF). Po upewnieniu się, że kondensator jest rozładowany, podłączamy jego zaciski do odpowiednich gniazd multimetru. Następnie ustawiamy miernik na zakres pomiaru pojemności i odczytujemy wartość. Jeśli multimetr pokaże wartość zbliżoną do tej znamionowej na obudowie kondensatora, prawdopodobnie jest on sprawny. Brak odczytu lub znacznie niższa wartość pojemności świadczy o jego uszkodzeniu i konieczności wymiany.

Przeczytaj również: Szkło hartowane 5D - Co to znaczy? Wyjaśniamy kluczowe różnice.

Błędne podłączenie – jak zweryfikować poprawność połączeń i uniknąć uszkodzenia silnika?

Nawet najlepszy kondensator nie pomoże, jeśli zostanie podłączony nieprawidłowo. Błędne połączenia mogą prowadzić do szeregu problemów, od braku startu silnika, przez jego przegrzewanie, aż po poważne uszkodzenie uzwojeń. Dlatego zawsze warto dokładnie zweryfikować wykonane połączenia. Upewnij się, że kondensator jest podłączony szeregowo z uzwojeniem pomocniczym, a nie głównym. Sprawdź, czy wszystkie połączenia są solidne i dobrze zaizolowane. W razie wątpliwości, wróć do schematów i instrukcji identyfikacji uzwojeń. Dokładna weryfikacja na tym etapie może zaoszczędzić nam wiele kłopotów i kosztów związanych z naprawą uszkodzonego silnika. Według danych Elektroda.pl, prawidłowe podłączenie kondensatora jest kluczowe dla jego długowieczności.
