Podłączanie stycznika jednofazowego 230V - Krok po kroku i bezpiecznie

Podłączenie stycznika jednofazowego może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się zadaniem wykonalnym nawet dla osób z podstawową wiedzą elektryczną. Prawidłowe zainstalowanie tego elementu jest kluczowe nie tylko dla poprawnego działania automatyki w Twoim domu czy warsztacie, ale przede wszystkim dla zapewnienia bezpieczeństwa. W tym artykule przeprowadzimy Cię krok po kroku przez cały proces, od zrozumienia jego działania, przez przygotowanie, aż po weryfikację prawidłowości montażu.

Dlaczego stycznik to kluczowy element Twojej instalacji i kiedy jest niezbędny?

Czym dokładnie jest stycznik jednofazowy i jak działa jego wewnętrzny mechanizm?

Stycznik jednofazowy to rodzaj elektromagnetycznego łącznika, który służy przede wszystkim do zdalnego załączania i wyłączania obwodów elektrycznych. Jego głównym zadaniem jest obsługa obciążeń o znacznym prądzie, tam gdzie zwykły włącznik mógłby nie podołać lub szybko ulec uszkodzeniu. Zasada działania jest stosunkowo prosta: po podaniu napięcia na specjalną cewkę (oznaczoną zaciskami A1 i A2), wytwarza ona pole elektromagnetyczne. To pole przyciąga ruchome elementy, które powodują zwarcie styków głównych (roboczych). W tym momencie prąd może przepłynąć przez obwód mocy do podłączonego odbiornika. Kiedy napięcie na cewce zostanie odłączone, pole elektromagnetyczne znika, a styki wracają do swojej pierwotnej pozycji, przerywając obwód.

Według danych serwisu elektryk.expert, typowe napięcie cewki dla styczników jednofazowych wynosi 230V AC, co sprawia, że są one powszechnie stosowane w domowych instalacjach elektrycznych.

Praktyczne zastosowania: Kiedy zwykły włącznik to za mało?

• Sterowanie silnikami: Włączanie i wyłączanie silników elektrycznych w pompach, wentylatorach czy maszynach warsztatowych, gdzie prąd rozruchowy może być znacznie wyższy niż prąd pracy.
• Automatyka grzewcza: Sterowanie pracą bojlerów, grzałek elektrycznych czy pomp obiegowych w systemach centralnego ogrzewania.
• Inteligentne oświetlenie: Zarządzanie dużymi sekcjami oświetlenia, np. w ogrodzie, na podjeździe czy w halach produkcyjnych, gdzie bezpośrednie sterowanie włącznikiem ściennym byłoby niepraktyczne lub niebezpieczne.
• Systemy nawadniania: Automatyczne uruchamianie pomp do podlewania ogrodu.

W przeciwieństwie do zwykłych włączników, stycznik jest zaprojektowany do wielokrotnego przełączania dużych prądów bez ryzyka uszkodzenia. Zapewnia to nie tylko bezpieczeństwo, ale także znacząco wydłuża żywotność zarówno samego stycznika, jak i urządzeń sterujących, które są odciążone od bezpośredniego przenoszenia wysokich obciążeń.

Stycznik a przekaźnik – poznaj kluczowe różnice, by nie popełnić błędu przy wyborze

Często spotykam się z pytaniami o różnicę między stycznikiem a przekaźnikiem. Choć oba urządzenia służą do przełączania obwodów elektrycznych za pomocą sygnału sterującego, ich zastosowania i budowa znacząco się różnią. Kluczowe jest zrozumienie tych różnic, aby wybrać właściwe urządzenie do konkretnego zadania.

Podsumowując, jeśli masz do załączenia coś, co pobiera dużo prądu, potrzebujesz stycznika. Jeśli chcesz sterować sygnałami, realizować logikę lub załączać coś o małej mocy, odpowiedni będzie przekaźnik.

Zanim zaczniesz: Niezbędne przygotowania do bezpiecznego montażu

Lista narzędzi i materiałów, bez których się nie obędzie

Zanim przystąpisz do pracy, upewnij się, że masz wszystko, czego potrzebujesz. Odpowiednie narzędzia i materiały to podstawa bezpiecznego i sprawnego montażu.

1. Śrubokręty izolowane: Niezbędne do wkręcania i wykręcania śrub w zaciskach. Muszą mieć izolację zapewniającą ochronę przed porażeniem.
2. Miernik napięcia (multimetr): Kluczowe narzędzie do weryfikacji braku napięcia przed rozpoczęciem pracy oraz do sprawdzania poprawności połączeń.
3. Ściągacz izolacji: Pozwala precyzyjnie zdjąć izolację z końcówek przewodów, przygotowując je do podłączenia.
4. Zaciskarka do tulejek: Jeśli planujesz stosować tulejki kablowe (co jest zalecane dla przewodów linkowych), będziesz potrzebować odpowiedniej zaciskarki.
5. Przycisk "Start" i "Stop" (lub włącznik): Elementy wykonawcze, które będą sterować cewką stycznika.
6. Przewody elektryczne: Odpowiedniego przekroju, dopasowanego do obciążenia prądowego odbiornika oraz do obwodu sterowania.
7. Tulejki kablowe: Zalecane do zakończenia przewodów linkowych, zapewniają lepszy kontakt i zapobiegają "rozczapierzaniu się" żył.
8. Szyna DIN: Standardowy element montażowy w rozdzielnicach, na którym osadza się większość aparatury modułowej, w tym styczniki.
9. Sam stycznik: Upewnij się, że wybrałeś model o odpowiednich parametrach (napięcie cewki, obciążalność prądowa styków głównych).
10. Ewentualnie: Próbnik napięcia, kombinerki, nóż do zdejmowania izolacji.

Krok #1 w każdej pracy z prądem: Jak prawidłowo i bezpiecznie wyłączyć zasilanie?

To absolutnie najważniejszy krok! Bezpieczeństwo jest priorytetem, dlatego przed przystąpieniem do jakichkolwiek prac elektrycznych należy bezwzględnie wyłączyć zasilanie dla obwodu, nad którym będziesz pracować. Zazwyczaj odbywa się to poprzez wyłączenie odpowiedniego bezpiecznika lub wyłącznika głównego w rozdzielnicy.

Nigdy nie polegaj tylko na wyłączniku, który chcesz podłączyć lub wymienić! Zawsze upewnij się, że napięcie zostało faktycznie odłączone. Użyj do tego miernika napięcia (multimetru) ustawionego na odpowiedni zakres (np. AC V) lub próbnika napięcia. Sprawdź obecność napięcia na zaciskach, gdzie będziesz pracować, a także na przewodach.

Pamiętaj: Praca pod napięciem grozi poważnym porażeniem prądem, a nawet śmiercią. Jeśli nie masz pewności co do swoich umiejętności lub procedur bezpieczeństwa, zleć pracę wykwalifikowanemu elektrykowi.

Zrozumieć oznaczenia: Co oznaczają symbole A1, A2, L1, T1 na Twoim styczniku?

Każdy stycznik, aby można go było prawidłowo podłączyć, posiada oznaczenia na swoich zaciskach. Zrozumienie ich jest kluczowe dla poprawnego montażu.

• A1 i A2: Są to zaciski cewki stycznika. To tutaj podłączamy napięcie sterujące, które powoduje załączenie stycznika. Zazwyczaj A1 podłącza się do przewodu fazowego (L) przez element sterujący (np. przycisk), a A2 do przewodu neutralnego (N). Napięcie cewki jest kluczowe upewnij się, że jest zgodne z oznaczeniem na styczniku (najczęściej 230V AC).
• L1 (lub 1): Jest to zacisk wejściowy obwodu mocy. Tutaj podłączamy przewód fazowy (L) z zasilania.
• T1 (lub 2): Jest to zacisk wyjściowy obwodu mocy. Z tego zacisku przewód prowadzi do odbiornika (np. pompy).
• L2, T2, L3, T3: W stycznikach trójfazowych te zaciski służą do podłączenia pozostałych faz. W styczniku jednofazowym zazwyczaj używamy tylko jednego toru mocy (np. 1-2 lub L1-T1), choć niektóre modele mogą mieć dwa tory mocy.
• Styki pomocnicze (np. 13-14 NO, 21-22 NC): Są to dodatkowe, mniejsze styki, które nie służą do przenoszenia głównego obciążenia. Styki NO (Normalnie Otwarte, ang. Normally Open) są rozwarte, gdy cewka nie jest zasilana, a zwarte po jej załączeniu. Styki NC (Normalnie Zamknięte, ang. Normally Closed) działają odwrotnie są zwarte, gdy cewka nie jest zasilana, a rozwarte po jej załączeniu. Wykorzystuje się je w obwodach sterowania, np. do sygnalizacji lub samopodtrzymania.

Instrukcja krok po kroku: Jak podłączyć stycznik jednofazowy bez tajemnic?

Schemat podłączenia obwodu mocy – czyli jak zasilić główne urządzenie (np. pompę, grzejnik)

Obwód mocy to ten, który bezpośrednio zasila Twój odbiornik. Jego podłączenie jest stosunkowo proste.

1. Wyłącz zasilanie! (Przypominam, bo to kluczowe).
2. Zlokalizuj zaciski obwodu mocy na styczniku. Najczęściej będą to oznaczenia 1 i 2 lub L1 i T1.
3. Weź przewód fazowy (zazwyczaj brązowy lub czarny) z Twojego źródła zasilania (np. z rozdzielnicy) i podłącz go do zacisku wejściowego stycznika, czyli do 1 lub L1.
4. Drugi koniec przewodu, który poprowadzi zasilanie do odbiornika, podłącz do zacisku wyjściowego stycznika, czyli do 2 lub T1.
5. Przewód neutralny (niebieski) z zasilania podłącz bezpośrednio do odbiornika (np. pompy). Nie przechodzi on przez stycznik.
6. Upewnij się, że wszystkie połączenia są solidnie dokręcone.

W ten sposób, gdy stycznik zostanie załączony, przewód fazowy popłynie przez jego styki główne prosto do odbiornika.

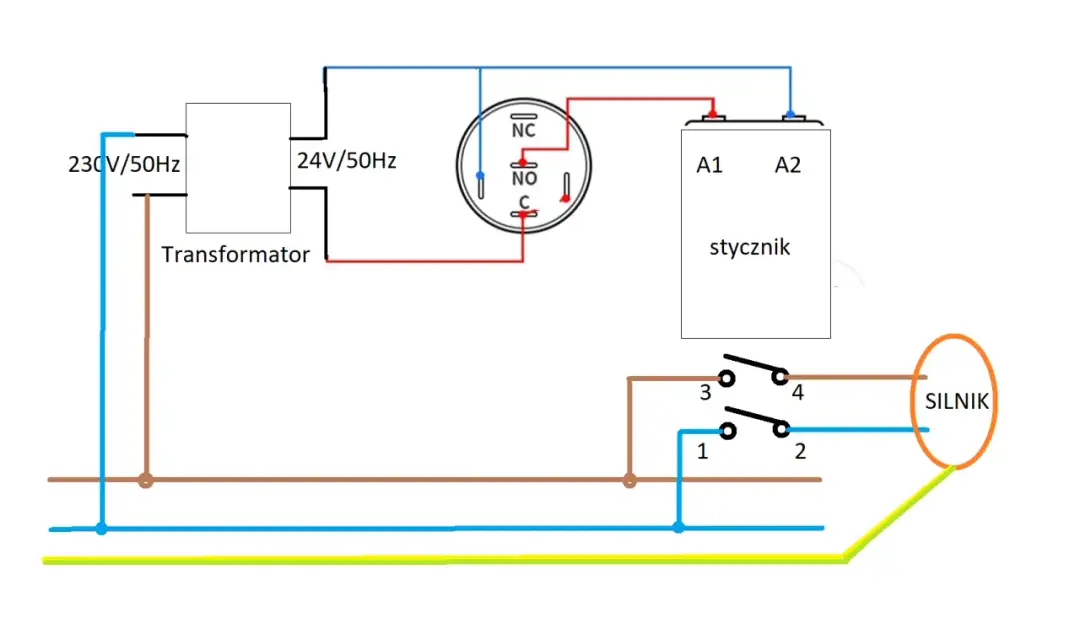

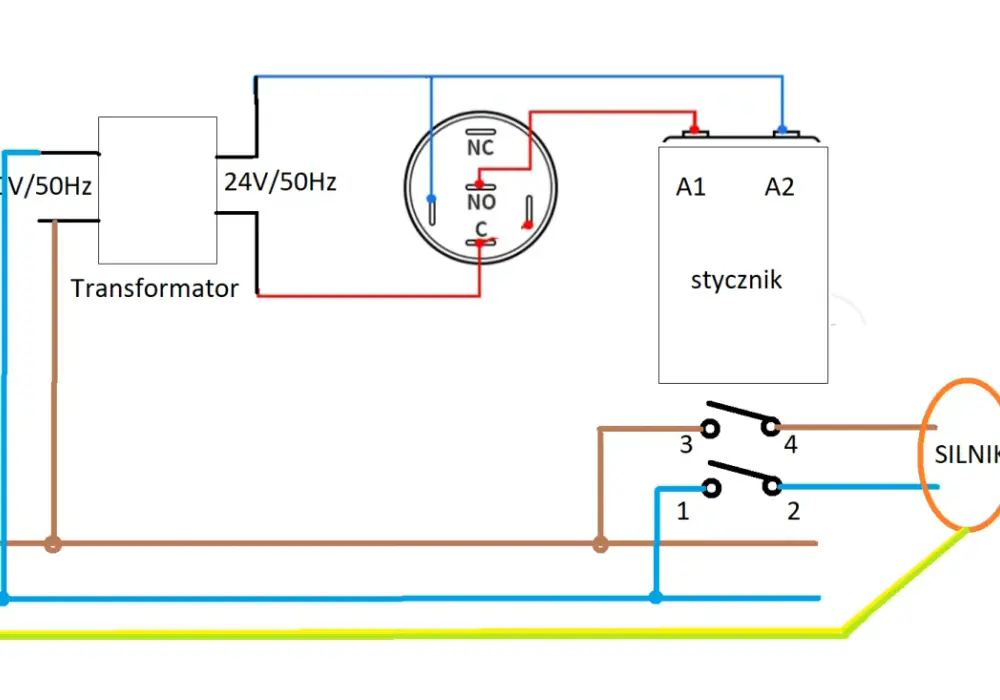

Schemat podłączenia obwodu sterowania – czyli jak sprawić, by stycznik reagował na sygnał

Obwód sterowania to ten, który "mówi" stycznikowi, kiedy ma się załączyć. W najprostszej konfiguracji będzie to jeden przycisk lub włącznik.

1. Wyłącz zasilanie (tak, znowu!).
2. Zlokalizuj zaciski cewki stycznika: A1 i A2.
3. Weź przewód fazowy (L) z zasilania i podłącz go do jednego z zacisków przycisku "Start" (lub włącznika).
4. Z drugiego zacisku przycisku "Start" poprowadź przewód do zacisku A1 cewki stycznika.
5. Zacisk A2 cewki stycznika podłącz bezpośrednio do przewodu neutralnego (N) z zasilania.
6. Jeśli używasz przycisku "Stop" (normalnie zamkniętego, NC), podłącz go szeregowo z przyciskiem "Start" między fazą a zaciskiem A1.

Po podaniu napięcia na cewkę (A1-A2), stycznik się załączy, a jego styki główne zwarą obwód mocy. Odłączenie napięcia na cewce spowoduje rozłączenie styków głównych.

Montaż na szynie DIN: Jak poprawnie osadzić stycznik w rozdzielnicy?

Większość styczników jednofazowych jest zaprojektowana do montażu na standardowej szynie DIN (profil TS35), która jest powszechnie stosowana w rozdzielnicach elektrycznych. Proces ten jest zazwyczaj bardzo prosty. Na tylnej ściance stycznika znajduje się specjalny mechanizm zatrzaskowy. Należy umieścić górną część stycznika na szynie DIN, a następnie docisnąć jego dolną część, aż usłyszysz charakterystyczne "kliknięcie", które oznacza, że stycznik został prawidłowo zamocowany. Upewnij się, że stycznik jest stabilnie osadzony i nie chwieje się. Prawidłowe ułożenie stycznika w rozdzielnicy ułatwia późniejsze prowadzenie przewodów i zapewnia dobrą wentylację.

Podłączanie przewodów: Jakie przekroje stosować i jak mocno dokręcać zaciski?

Dobór odpowiedniego przekroju przewodów jest absolutnie kluczowy dla bezpieczeństwa i niezawodności instalacji. Zbyt cienkie przewody mogą się przegrzewać, topić, a nawet doprowadzić do pożaru. Przekrój powinien być dobrany do maksymalnego prądu, jaki będzie płynął przez dany obwód. Dla obwodu mocy stycznika jednofazowego, przyjmuje się zazwyczaj przekroje od 1.5 mm² do 4 mm² lub więcej, w zależności od mocy podłączanego odbiornika (np. dla pomp czy grzałek). Dla obwodu sterowania, gdzie prąd jest znacznie mniejszy, często wystarczają przewody o przekroju 0.75 mm² lub 1 mm².

Równie ważne jest prawidłowe dokręcenie zacisków. Luźne połączenie generuje dodatkowy opór, co prowadzi do lokalnego przegrzewania się zacisku i przewodu. Może to skutkować iskrzeniem, a w skrajnych przypadkach nawet zapłonem izolacji. Dokręcaj śruby zacisków z odpowiednią siłą nie za słabo, ale też nie na tyle mocno, by uszkodzić gwint lub przewód. Jeśli pracujesz z większymi stycznikami lub zależy Ci na precyzji, warto rozważyć użycie klucza dynamometrycznego z odpowiednią końcówką.

Zaawansowane konfiguracje: Jak rozbudować sterowanie stycznikiem?

Sterowanie za pomocą jednego przycisku: Czym jest samopodtrzymanie i jak je zrealizować?

Często chcemy, aby urządzenie włączone przyciskiem pozostało włączone nawet po zwolnieniu przycisku, a wyłączało się dopiero po naciśnięciu innego przycisku. Tę funkcję nazywamy samopodtrzymaniem i realizuje się ją za pomocą dodatkowego styku pomocniczego stycznika. W tym celu wykorzystujemy styk normalnie otwarty (NO), np. oznaczony jako 13-14.

Schemat jest następujący: Faza zasilająca cewkę stycznika (A1) jest podłączana nie tylko do przycisku "Start", ale także do styku pomocniczego NO (np. 13). Drugi zacisk tego styku pomocniczego (np. 14) jest podłączony do zacisku A1 cewki. W ten sposób, gdy naciśniemy przycisk "Start", cewka się załączy, a jednocześnie zwiera się styk pomocniczy 13-14. Teraz prąd płynie do cewki A1 nie tylko przez przycisk "Start", ale także przez ten zwarty styk pomocniczy. Urządzenie pozostaje włączone nawet po zwolnieniu przycisku "Start". Do wyłączenia potrzebny jest przycisk "Stop" (normalnie zamknięty, NC), który jest włączony szeregowo z przyciskiem "Start" i kiedy go naciśniemy, przerywa obwód sterowania, odłączając zasilanie od cewki.

Podłączanie lampek sygnalizacyjnych – skąd wiedzieć, czy stycznik pracuje?

Aby wizualnie monitorować stan pracy stycznika, możemy podłączyć lampki sygnalizacyjne. Wykorzystamy do tego styki pomocnicze normalnie otwarte (NO) do sygnalizacji pracy i normalnie zamknięte (NC) do sygnalizacji postoju lub stanu wyłączenia.

Na przykład, jeśli chcemy sygnalizować pracę urządzenia: podłączamy fazę do styku pomocniczego NO (np. 13), z zacisku wyjściowego (np. 14) prowadzimy przewód do lampki sygnalizacyjnej (np. zielonej), a drugi koniec lampki podłączamy do przewodu neutralnego (N). Kiedy stycznik się załączy, zwiera styk 13-14, a lampka zapala się. Analogicznie, dla sygnalizacji postoju (np. lampka czerwona), wykorzystujemy styk pomocniczy NC (np. 21-22). Podłączamy fazę do zacisku 21, z zacisku 22 prowadzimy przewód do lampki, a drugi koniec lampki do przewodu neutralnego. Gdy stycznik nie jest załączony, styk 21-22 jest zwarty i lampka świeci. Gdy stycznik się załączy, styk rozewrze się, a lampka zgaśnie.

Sterowanie stycznikiem za pomocą programatora czasowego lub czujnika ruchu

Stycznik jest idealnym elementem do integracji z innymi systemami automatyki. Programator czasowy, znany również jako wyłącznik zmierzchowy lub zegar, pozwala na automatyczne włączanie i wyłączanie urządzeń o określonych porach dnia lub tygodnia. Podłącza się go zazwyczaj w obwodzie sterowania stycznika jego wyjście podłączamy do zacisku A1 cewki stycznika, a wejście do fazy i neutralnego. W ten sposób programator będzie cyklicznie podawał lub odcinał napięcie na cewkę.

Podobnie działa sterowanie za pomocą czujnika ruchu (PIR) lub czujnika obecności. Czujnik ten, po wykryciu ruchu, wysyła sygnał (zazwyczaj napięciowy lub przez przekaźnik), który może być wykorzystany do załączenia cewki stycznika. Jest to popularne rozwiązanie do automatycznego sterowania oświetleniem w korytarzach, piwnicach czy magazynach. W obu przypadkach, stycznik jest "wykonawcą" polecenia wydanego przez urządzenie sterujące, przejmując na siebie obciążenie prądowe.

Najczęstsze błędy montażowe i jak ich unikać – praktyczna checklista

Błąd #1: Pomylone zaciski cewki A1 i A2 – jakie są konsekwencje?

W przypadku większości styczników jednofazowych przeznaczonych do pracy z napięciem przemiennym (AC), zamiana zacisków A1 i A2 cewki zazwyczaj nie powoduje natychmiastowego uszkodzenia ani nie wpływa na podstawowe działanie. Stycznik po prostu się załączy. Jednakże, jest to niezgodne z przyjętymi standardami i może wprowadzać zamieszanie podczas przyszłych prac serwisowych. W przypadku rzadziej spotykanych styczników z cewką prądu stałego (DC), zamiana biegunowości jest krytyczna i może prowadzić do uszkodzenia cewki. Zawsze staraj się podłączać zgodnie ze schematem i oznaczeniami, aby uniknąć niepotrzebnych problemów.

Błąd #2: Zbyt luźne połączenia – dlaczego to grozi pożarem?

To jeden z najpoważniejszych błędów, który może mieć tragiczne konsekwencje. Luźne połączenie przewodu w zacisku oznacza, że powierzchnia styku jest mniejsza niż powinna. Powoduje to wzrost rezystancji w tym punkcie. Zgodnie z prawem Ohma i prawem Joule'a-Lenza, przez taki opór płynący prąd generuje znaczną ilość ciepła. Przegrzewanie zacisku i przewodu może doprowadzić do stopienia izolacji, zwarcia, a w skrajnych przypadkach do zapłonu materiałów znajdujących się w pobliżu, co jest bezpośrednią przyczyną pożarów instalacji elektrycznych. Zawsze upewnij się, że przewody są solidnie dokręcone i nie ma możliwości ich wysunięcia się z zacisku.

Błąd #3: Zły dobór stycznika do mocy urządzenia – na co zwrócić uwagę?

Wybór stycznika o zbyt małej obciążalności prądowej jest równie niebezpieczny jak luźne połączenia. Każdy stycznik ma określoną maksymalną wartość prądu, którą może bezpiecznie przełączać przez swoje styki główne. Jeśli podłączymy do niego urządzenie pobierające większy prąd, styki zaczną się przegrzewać. Może to prowadzić do ich "zaspawania" (nie będą się rozłączać), uszkodzenia mechanizmu, a nawet do stopienia obudowy i pożaru. Przy doborze stycznika zawsze sprawdzaj jego prąd znamionowy (np. Ie) i porównaj go z prądem pobieranym przez odbiornik. Pamiętaj też o prądach rozruchowych, szczególnie w przypadku silników, które mogą być wielokrotnie wyższe od prądu nominalnego.

Weryfikacja i pierwsze uruchomienie: Jak sprawdzić, czy wszystko działa poprawnie?

Testowanie "na sucho": Sprawdzenie poprawności połączeń bez podłączonego obciążenia

Po zakończeniu podłączania przewodów, ale przed podłączeniem głównego odbiornika (np. pompy), warto przeprowadzić test "na sucho". Upewnij się, że zasilanie jest włączone. Następnie aktywuj obwód sterowania, aby załączyć stycznik. Powinieneś usłyszeć charakterystyczne "kliknięcie" elektromagnesu. Możesz też użyć multimetru, aby sprawdzić, czy styki główne (np. 1 i 2) faktycznie się zwarły rezystancja między nimi powinna wynosić blisko 0 omów. Następnie odłącz zasilanie cewki i sprawdź, czy styki rozłączyły się poprawnie (rezystancja powinna być wysoka, praktycznie nieskończona).

Uruchomienie pod obciążeniem: Na co zwrócić uwagę podczas pierwszych minut pracy?

Gdy test "na sucho" wypadnie pomyślnie, możesz podłączyć główne obciążenie i przeprowadzić pierwsze uruchomienie. Obserwuj uważnie pracę całego układu:

• Działanie odbiornika: Czy urządzenie (np. pompa) uruchamia się i pracuje prawidłowo, zgodnie z oczekiwaniami?
• Dźwięki: Czy stycznik pracuje cicho, czy nie wydaje nietypowych dźwięków (np. głośnego buczenia, które może świadczyć o problemach)?
• Zapachy: Czy nie czuć zapachu spalenizny, co jest sygnałem przegrzewania się elementów?
• Temperatura: Delikatnie dotknij obudowy stycznika i przewodów. Powinny być lekko ciepłe, ale nie gorące. Nadmierne nagrzewanie się jest sygnałem ostrzegawczym.

Przeczytaj również: Jaki powerbank do iPhone wybrać? Najbardziej polecane modele

Co zrobić, gdy stycznik "buczy" lub nie przełącza? Prosta diagnostyka problemów

Jeśli podczas uruchomienia napotkasz problemy, oto kilka podstawowych kroków diagnostycznych:

• Stycznik buczy: Najczęstsze przyczyny to luźne połączenia w cewce lub na stykach głównych, uszkodzona cewka (np. z powodu przepięcia lub przegrzania), zbyt niskie napięcie zasilania cewki. Sprawdź dokręcenie wszystkich śrub.
• Stycznik nie przełącza (nie załącza się): Upewnij się, że na zaciski cewki (A1-A2) dociera prawidłowe napięcie sterujące. Sprawdź przyciski, przewody sterujące i samo napięcie zasilania. Jeśli napięcie dociera, a stycznik nadal nie działa, cewka może być uszkodzona.
• Stycznik się załącza, ale nie przełącza obwodu mocy: To wskazuje na problem ze stykami głównymi. Mogą być uszkodzone, "zaspawane" lub zanieczyszczone. W takim przypadku konieczna może być wymiana stycznika.

Pamiętaj, że w przypadku jakichkolwiek wątpliwości co do bezpieczeństwa lub prawidłowości działania, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
