Jak podłączyć przekaźnik samochodowy? Schematy, piny i bezpieczeństwo

Witaj w świecie elektryki samochodowej i nie tylko! Jeśli kiedykolwiek zastanawiałeś się, jak podłączyć przekaźnik, ten artykuł jest dla Ciebie. Wyjaśnimy Ci krok po kroku, jak działa to niewielkie, ale niezwykle ważne urządzenie, jakie są jego kluczowe oznaczenia i jak uniknąć najczęstszych błędów. Przygotuj się na praktyczne porady i czytelne schematy, które rozjaśnią każdy projekt!

Dlaczego zrozumienie schematu przekaźnika jest kluczowe dla każdego majsterkowicza?

Przekaźnik to fascynujące urządzenie, które działa jak elektromechaniczny lub elektroniczny przełącznik. Jego główna rola polega na tym, że za pomocą sygnału o niskim natężeniu prądu może sterować obwodem, w którym płynie prąd o znacznie wyższym natężeniu. To trochę jak pilot, który za pomocą jednego przycisku uruchamia potężną maszynę. Dzięki temu możemy chronić wrażliwe elementy, takie jak przełączniki czy układy elektroniczne, przed uszkodzeniem spowodowanym przepływem dużego prądu. Wyobraź sobie, że próbujesz bezpośrednio włączyć światła drogowe za pomocą małego przełącznika w kabinie szybko by się spalił! Przekaźnik rozwiązuje ten problem, działając jako pośrednik.

Kolejną ogromną zaletą stosowania przekaźników jest możliwość użycia cieńszych przewodów w obwodzie sterującym. Obwód sterujący, który aktywuje cewkę przekaźnika, wymaga jedynie niewielkiego prądu, więc można zastosować tam cienkie kable. Natomiast obwód wykonawczy, który zasila nasze światła, wentylator czy pompę, może być poprowadzony grubszymi przewodami, które bez problemu poradzą sobie z większym obciążeniem. To nie tylko kwestia bezpieczeństwa, ale także oszczędności materiałowej i ułatwienia w prowadzeniu instalacji. Przekaźnik skutecznie separuje te dwa obwody, zapewniając niezawodność i bezpieczeństwo całej instalacji.

Elementarz każdego elektryka: Dekodujemy oznaczenia pinów na przekaźniku

Zanim zabierzemy się do podłączania, musimy zrozumieć kluczowe oznaczenia pinów, które znajdziemy na obudowie przekaźnika. Stosowanie standardu DIN 72552 jest niezwykle ważne, ponieważ zapewnia to kompatybilność i ułatwia pracę z różnymi typami przekaźników. Znajomość tych oznaczeń to podstawa do prawidłowego i bezpiecznego montażu.

Styk 30: Skąd bierze się główna siła?

Pin oznaczony jako 30 to nic innego jak wejście głównego zasilania. Tutaj podłączamy stałe napięcie, zazwyczaj prosto z akumulatora (plus). To właśnie z tego styku prąd popłynie do odbiornika, gdy przekaźnik zostanie aktywowany. Pamiętaj, że ten obwód powinien być zabezpieczony bezpiecznikiem!

Styki 85 i 86: Jak uruchomić przekaźnik za pomocą małego sygnału?

Styki 85 i 86 to serce obwodu sterującego. Jeden z nich (zazwyczaj 85) podłączamy do masy pojazdu (-), a drugi (zazwyczaj 86) do źródła zasilania (+), które jest sterowane na przykład przełącznikiem. Po podaniu napięcia na cewkę przekaźnika między tymi dwoma pinami, generowane jest pole magnetyczne, które zamyka główny obwód wykonawczy.

Styk 87: Gdzie płynie prąd po włączeniu?

Styk 87 to wyjście prądu do naszego odbiornika. Jest to tzw. styk normalnie otwarty (NO - Normally Open). Oznacza to, że w stanie spoczynku przekaźnika (gdy cewka nie jest zasilana) obwód między stykiem 30 a 87 jest rozwarty. Dopiero po aktywacji cewki następuje zwarcie i prąd może popłynąć do podłączonego urządzenia.

Przeczytaj również: Co to są wirtualne pieniądze? Definicja i ich praktyczne zastosowania.

Styk 87a: Tajemniczy piąty pin i jego rola w przekaźnikach 5-stykowych

Styk 87a występuje tylko w przekaźnikach 5-stykowych. Jest to styk normalnie zamknięty (NC - Normally Closed). W stanie spoczynku przekaźnika prąd płynie między stykiem 30 a 87a. Po aktywacji cewki, połączenie między 30 a 87a jest przerywane, a prąd zaczyna płynąć między 30 a stykiem 87. Ten styk daje nam możliwość przełączania zasilania między dwoma różnymi obwodami.

Schemat podłączenia przekaźnika 4-pinowego krok po kroku

Przekaźniki 4-pinowe to najprostsza wersja, idealna do realizacji podstawowej funkcji "włącz/wyłącz". Doskonale sprawdzą się tam, gdzie potrzebujemy zasilić jakiś odbiornik, ale chcemy zrobić to w sposób bezpieczny i kontrolowany, na przykład sterując dodatkowym oświetleniem w naszym samochodzie.

Narzędzia i materiały, których będziesz potrzebować:

• Przekaźnik 4-pinowy
• Przewody o odpowiednim przekroju (dostosowane do obciążenia)
• Konektory (np. oczkowe, płaskie)
• Zaciskarka do konektorów
• Bezpiecznik i oprawka bezpiecznika (najlepiej z możliwością montażu na przewodzie)
• Przełącznik (np. impulsowy, dźwigienkowy)
• Próbnik napięcia
• Taśma izolacyjna lub koszulki termokurczliwe

Praktyczny przykład: Podłączamy dodatkowe światła LED w samochodzie

Chcemy zamontować dodatkowe światła LED, które będą włączać się za pomocą osobnego przełącznika. Oto jak to zrobić:

1. Styk 30: Podłącz przewód od głównego źródła zasilania (np. z akumulatora lub skrzynki bezpieczników) przez bezpiecznik do styku 30 przekaźnika. Bezpiecznik powinien być umieszczony jak najbliżej źródła zasilania.
2. Styk 85: Podłącz ten styk do dobrego punktu masy w samochodzie. Upewnij się, że połączenie jest solidne i nie ma śladów korozji.
3. Styk 86: Podłącz ten styk do jednego z zacisków przełącznika. Drugi zacisk przełącznika podłącz do źródła zasilania, które ma napięcie po włączeniu zapłonu lub w innym wybranym punkcie.
4. Styk 87: Podłącz ten styk do dodatnich przewodów naszych świateł LED. Ujemne przewody świateł podłącz bezpośrednio do masy pojazdu.

Schemat graficzny: Jak poprawnie połączyć styki 30, 85, 86 i 87?

Wyobraź sobie schemat, na którym widzisz prostokąt symbolizujący przekaźnik. Na jego obudowie zaznaczone są cztery piny: 30, 85, 86 i 87. Styk 30 jest zawsze połączony z głównym zasilaniem. Styki 85 i 86 tworzą cewkę sterującą jeden idzie do masy, drugi do przełącznika. Styk 87 jest "wolnym" wyjściem, które po aktywacji cewki łączy się ze stykiem 30, kierując prąd do naszego odbiornika. Kluczowe jest, aby każdy pin był podłączony zgodnie z jego oznaczeniem, aby zapewnić prawidłowe działanie i uniknąć zwarcia.

Jak w pełni wykorzystać możliwości przekaźnika 5-pinowego?

Przekaźniki 5-pinowe otwierają przed nami nowe możliwości, głównie dzięki dodatkowemu stykowi 87a. Pozwala to na inteligentne przełączanie zasilania między dwoma różnymi odbiornikami, co jest niezwykle przydatne w wielu zastosowaniach, na przykład w automatycznym przełączaniu świateł dziennych na światła mijania.

Różnica między stykiem normalnie otwartym (NO) a normalnie zamkniętym (NC)

W przekaźniku 5-pinowym mamy dwa wyjścia: styk 87 (normalnie otwarty - NO) i styk 87a (normalnie zamknięty - NC). W stanie spoczynku, gdy cewka przekaźnika nie jest zasilana, styk 87a jest połączony ze stykiem 30 (czyli prąd płynie do odbiornika podłączonego do 87a). Jednocześnie styk 87 jest rozwarty. Kiedy podamy napięcie na cewkę (na piny 85 i 86), następuje przełączenie: połączenie między 30 a 87a jest przerywane, a jednocześnie zamyka się połączenie między 30 a 87. W ten sposób możemy przełączać zasilanie z jednego obwodu na drugi.

Praktyczny przykład: Sterowanie światłami dziennymi i mijania za pomocą jednego przełącznika

Wyobraźmy sobie sytuację, w której chcemy, aby po włączeniu świateł mijania, światła dzienne automatycznie się wyłączały. Oto jak możemy to zrealizować:

• Styk 30 przekaźnika podłączamy do zasilania (+12V).
• Styk 85 podłączamy do masy (-).
• Styk 86 podłączamy do obwodu świateł mijania (czyli do wyjścia przełącznika świateł).
• Styk 87a podłączamy do świateł dziennych.
• Styk 87 podłączamy do świateł mijania.

W tej konfiguracji, gdy światła mijania są wyłączone, przekaźnik jest w stanie spoczynku. Prąd płynie przez styk 87a, zasilając światła dzienne. Gdy włączymy światła mijania, na cewkę przekaźnika (piny 85 i 86) zostanie podane napięcie. Przekaźnik się przełączy rozłączy zasilanie ze styku 87a (wyłączając światła dzienne) i podłączy zasilanie do styku 87, który zasila światła mijania. W ten sposób jeden przełącznik steruje dwoma rodzajami oświetlenia.

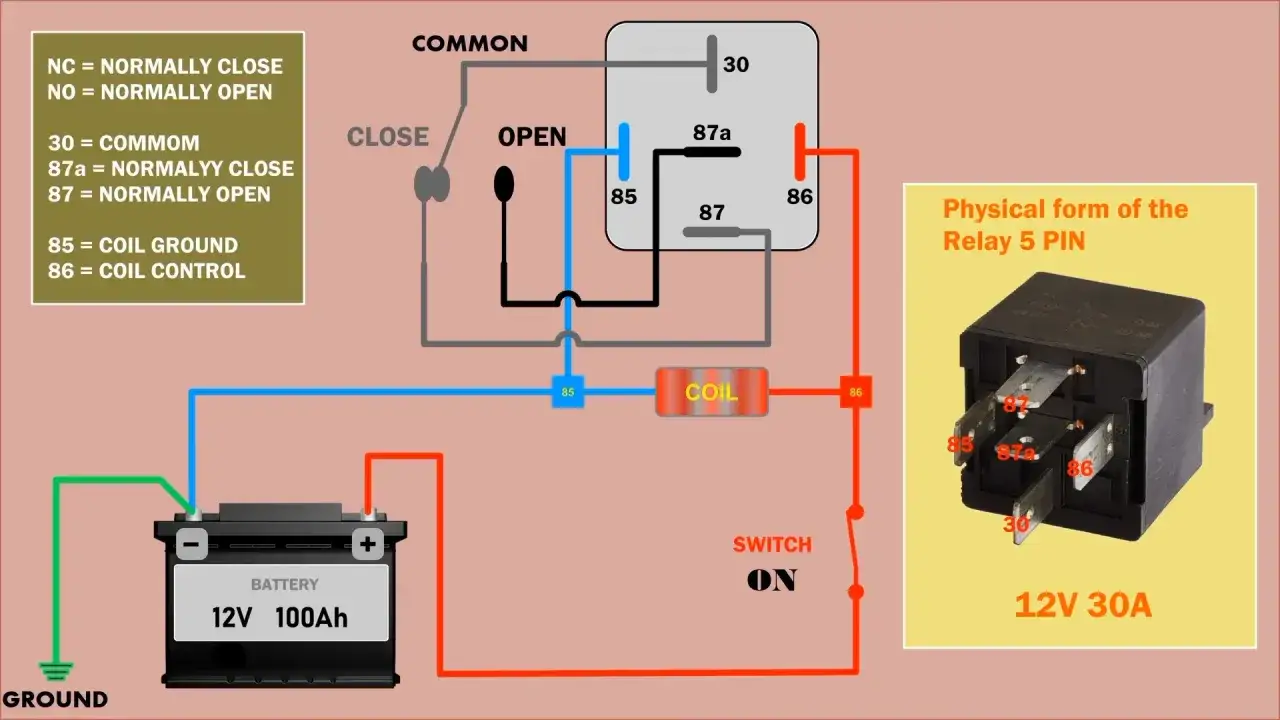

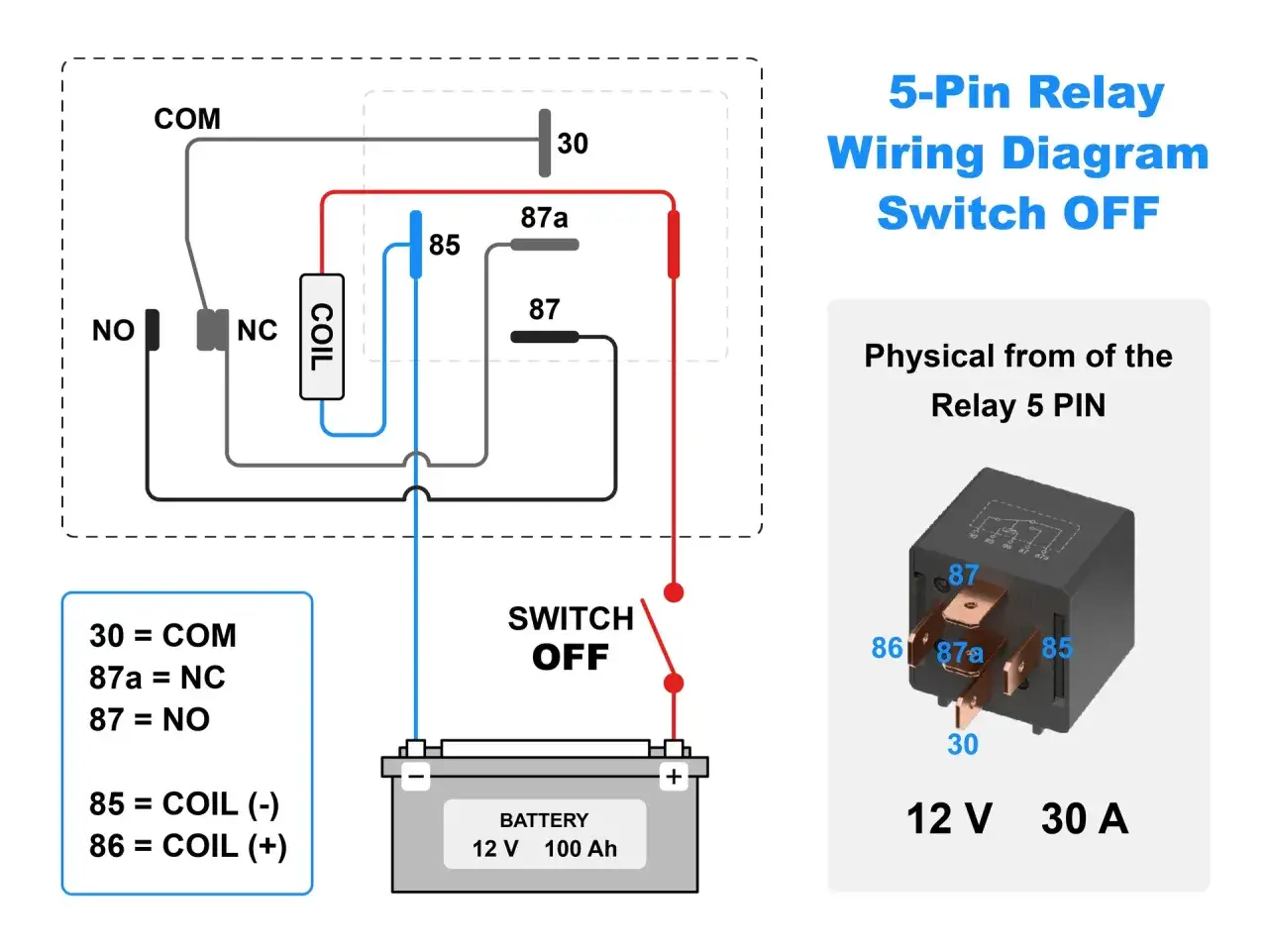

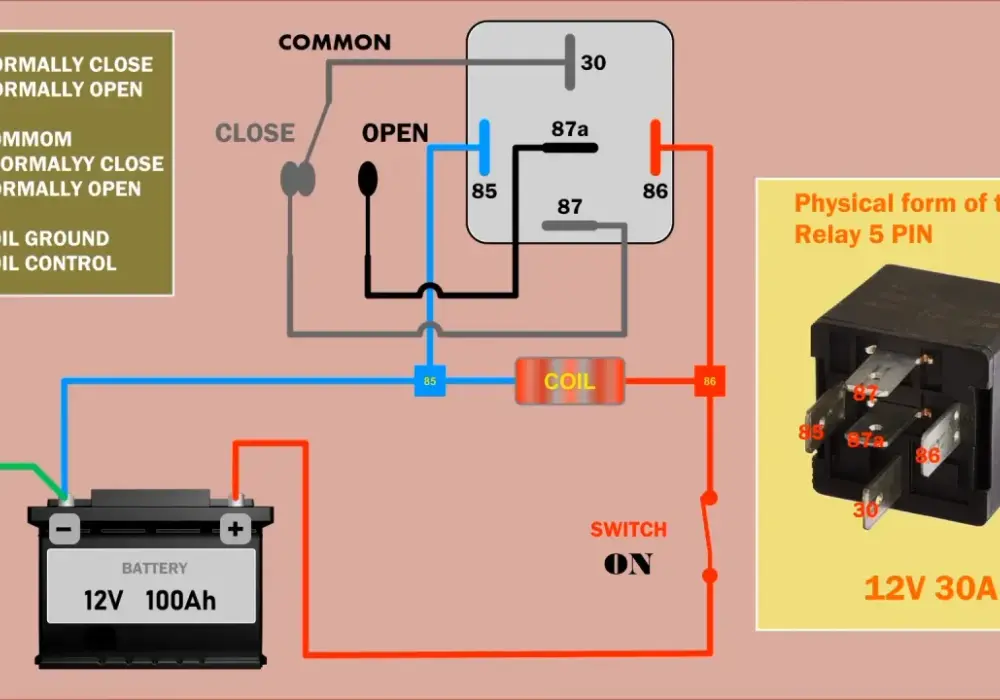

Schemat graficzny: Jak wykorzystać styk 87a do przełączania obwodów?

Na schemacie przekaźnika 5-pinowego widzimy dodatkowy styk, zazwyczaj umieszczony między 87 a 87a. W stanie spoczynku strzałka pokazuje połączenie od styku 30 do 87a. Po aktywacji cewki, strzałka przesuwa się, pokazując połączenie od styku 30 do 87. Kluczowe jest zrozumienie, że styk 87a działa jak "domyślne" połączenie, które jest przerywane w momencie aktywacji przekaźnika, a styk 87 staje się aktywnym wyjściem.

Najczęstsze błędy przy podłączaniu przekaźnika i jak ich unikać

Podłączanie przekaźników wydaje się proste, ale łatwo popełnić błędy, które mogą prowadzić do uszkodzenia instalacji, a nawet pożaru. Oto najczęściej spotykane pułapki i sposoby, jak ich uniknąć.

• Błąd #1: Brak bezpiecznika na linii zasilania (styk 30)

  To absolutnie podstawowy błąd. Bezpiecznik na linii zasilania (styk 30) działa jak strażnik, chroniąc całą instalację przed skutkami zwarcia lub przeciążenia. Jeśli go zabraknie, w przypadku problemów prąd o bardzo dużym natężeniu popłynie przez cienkie przewody, co może doprowadzić do ich przegrzania, stopienia izolacji, a nawet zapłonu. Zawsze stosuj bezpiecznik o odpowiedniej wartości, dopasowany do obciążenia odbiornika i przekroju przewodów.

• Błąd #2: Słabe połączenie z masą (styk 85)

  Masa jest równie ważna jak zasilanie. Słabe połączenie z masą (styk 85) może powodować, że przekaźnik będzie działał niestabilnie, "przerywał" lub w ogóle nie będzie się załączał. Może to być spowodowane zardzewiałymi punktami masowymi, luźnymi konektorami lub zbyt cienkim przewodem masowym. Zawsze upewnij się, że punkt masowy jest czysty, wolny od korozji i solidnie przykręcony. W razie potrzeby użyj grubszego przewodu masowego.

• Błąd #3: Zbyt cienkie przewody do obwodu roboczego (styki 30 i 87)

  Obwód roboczy, czyli ten, który zasila nasz odbiornik (światła, wentylator), przenosi znacznie większy prąd niż obwód sterujący. Użycie zbyt cienkich przewodów w tym obwodzie jest bardzo niebezpieczne. Przewody będą się przegrzewać, co może doprowadzić do stopienia izolacji i zwarcia. Dodatkowo, zbyt cienkie przewody powodują spadek napięcia, co oznacza, że nasz odbiornik nie będzie działał z pełną mocą. Zawsze dobieraj przekrój przewodów do natężenia prądu, jakie będzie przez nie płynąć. Warto skorzystać z tabel przekrojów przewodów dostępnych w internecie.

To nie tylko motoryzacja! Gdzie jeszcze spotkasz przekaźniki?

Choć przekaźniki są nieodłącznym elementem motoryzacji, ich zastosowanie jest znacznie szersze. Znajdziemy je w automatyce domowej i przemysłowej, gdzie pełnią kluczowe role w sterowaniu różnymi procesami. Ich wszechstronność sprawia, że są one fundamentalnym elementem wielu współczesnych systemów.

Przekaźnik bistabilny: Jak sterować oświetleniem w domu jednym przyciskiem?

Przekaźnik bistabilny, znany również jako przekaźnik monostabilny lub impulsowy, działa inaczej niż standardowe przekaźniki. Do zmiany jego stanu (włączenia lub wyłączenia) potrzebuje jedynie krótkiego impulsu prądowego. Po otrzymaniu impulsu, przekaźnik "zapamiętuje" swój stan i utrzymuje go bez dalszego zasilania cewki. To idealne rozwiązanie do sterowania oświetleniem w domu za pomocą jednego przycisku. Naciśnięcie przycisku wysyła impuls, który włącza światło, a kolejne naciśnięcie wysyła kolejny impuls, który je wyłącza. Cała "magia" polega na tym, że nie musimy stale podtrzymywać sygnału, aby urządzenie działało.

Przekaźnik czasowy: Automatyzacja prostych zadań

Przekaźnik czasowy to urządzenie, które pozwala na realizację funkcji czasowych w układach automatyki. Może on opóźniać włączenie lub wyłączenie obwodu po otrzymaniu sygnału sterującego. Przykłady zastosowania są liczne: w łazience może automatycznie włączyć wentylator po włączeniu światła i wyłączyć go z kilkuminutowym opóźnieniem po zgaszeniu, zapobiegając gromadzeniu się wilgoci. W systemach oświetlenia schodowego może włączyć światło na określony czas, po czym je wyłączyć, zapewniając bezpieczeństwo i oszczędność energii. To proste rozwiązanie, które znacznie podnosi komfort użytkowania.
