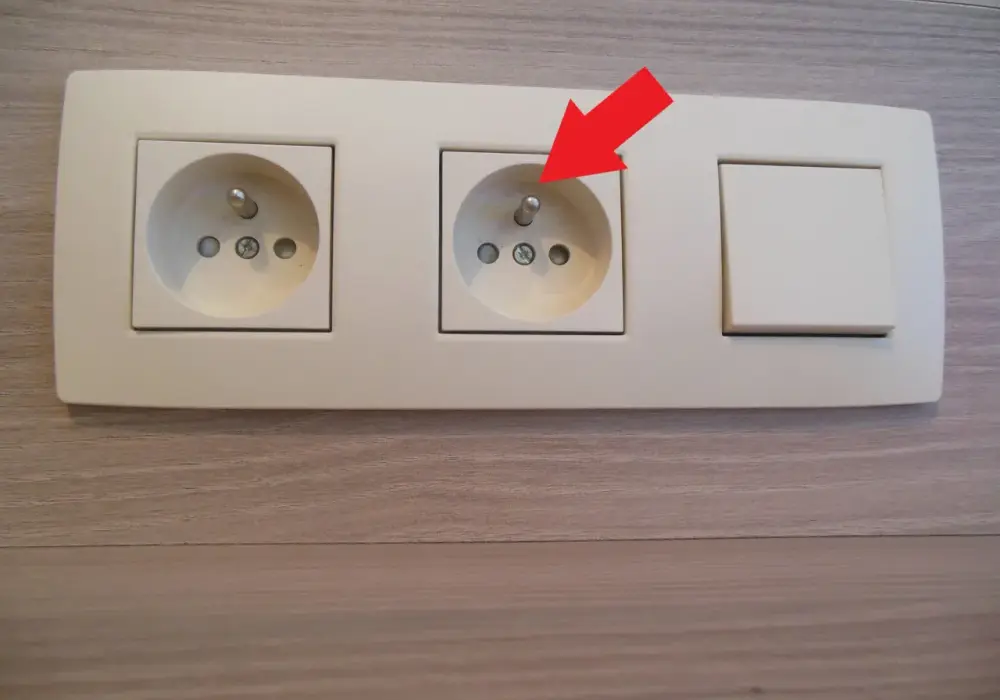

Bolec uziemiający w gniazdku - góra czy dół? Poznaj bezpieczny standard

W Polsce, kwestia umiejscowienia bolca (styku ochronnego) w gniazdkach elektrycznych typu E jest przedmiotem dyskusji, jednak standardy i względy bezpieczeństwa wskazują na konkretne zalecenie. Chociaż nie ma jednoznacznego, bezwzględnego nakazu prawnego regulującego tę kwestię w każdej sytuacji, istnieją normy i dobre praktyki instalatorskie, które faworyzują jedną pozycję. Standardowo zalecanym i powszechnie stosowanym w nowych instalacjach jest montaż gniazdka z bolcem uziemiającym na górze. Takie umiejscowienie jest zgodne z normami bezpieczeństwa i rekomendacjami, m. in. wynikającymi z wytycznych Stowarzyszenia Elektryków Polskich (SEP). Głównym argumentem przemawiającym za tą pozycją jest bezpieczeństwo: w sytuacji, gdy wtyczka zostanie częściowo wysunięta z gniazdka, a na jej wierzch spadnie metalowy przedmiot (np. ramka obrazu, spinacz), najpierw zetknie się on z bolcem ochronnym, co powinno doprowadzić do zadziałania zabezpieczeń i odcięcia zasilania, minimalizując ryzyko porażenia. Przy takim montażu (bolec na górze), zgodnie z zasadami, przewód fazowy (L) powinien być podłączony do lewego zacisku, a przewód neutralny (N) do prawego. Montaż z bolcem na dole nie jest kategorycznym błędem w sztuce, zwłaszcza w starszych instalacjach, ale jest uznawany za mniej bezpieczny i odchodzi się od tej praktyki. Zwolennicy tego rozwiązania czasem podnoszą argumenty estetyczne lub praktyczne, związane z układaniem się przewodów od wtyczek kątowych. W przypadku gniazdek podwójnych, dla zachowania spójności polaryzacji, stosuje się montaż, w którym bolce w obu gniazdach znajdują się w tej samej pozycji (np. oba na górze lub ewentualnie w układzie lustrzanym, choć rzadziej). Podsumowując, dominującą i zalecaną praktyką w Polsce jest instalowanie gniazdek z bolcem uziemiającym skierowanym do góry.

Bolec na górze czy na dole? Ostateczne rozstrzygnięcie dylematu polskiego gniazdka

Wśród wielu pytań dotyczących instalacji elektrycznych w naszych domach, jedno powraca szczególnie często: jak powinien być zamontowany bolec w gniazdku elektrycznym? To pozornie prosta kwestia, która jednak ma realne przełożenie na bezpieczeństwo użytkowników i prawidłowe działanie urządzeń. W Polsce, gdzie dominującym typem gniazdka jest typ E z bolcem uziemiającym, wybór orientacji tego bolca na górze czy na dole budzi wątpliwości. Postaram się rozwiać te niepewności i przedstawić jednoznaczne stanowisko oparte na obowiązujących normach i zasadach bezpieczeństwa.

Co mówią aktualne wytyczne i normy elektryczne w Polsce?

Choć w polskim prawie nie znajdziemy przepisu, który wprost nakazywałby montaż bolca w gniazdku wyłącznie w jednej, konkretnej pozycji, to istnieją silne rekomendacje i przyjęte standardy, które jasno wskazują preferowany kierunek. W kontekście nowych instalacji elektrycznych, powszechnie przyjętą i zalecaną praktyką jest montaż gniazdka w taki sposób, aby bolec uziemiający znajdował się na górze. Jest to zgodne z obowiązującymi normami bezpieczeństwa oraz wytycznymi branżowymi, w tym tymi publikowanymi przez Stowarzyszenie Elektryków Polskich (SEP). Ta orientacja stała się de facto złotym standardem, który zapewnia najwyższy poziom bezpieczeństwa.

Dominacja tej praktyki nie jest przypadkowa. Wynika ona z analizy potencjalnych zagrożeń i dążenia do minimalizacji ryzyka porażenia prądem. Elektrycy z doświadczeniem zgodnie potwierdzają, że bolec skierowany do góry to rozwiązanie, które najlepiej chroni domowników.

Dlaczego pozycja bolca u góry jest dziś złotym standardem bezpieczeństwa?

Główny argument za montażem gniazdka z bolcem u góry opiera się na prostej zasadzie fizyki i bezpieczeństwa. Wyobraźmy sobie sytuację, w której wtyczka od urządzenia jest częściowo wysunięta z gniazdka na przykład podczas podłączania lub odłączania. W takiej chwili, jeśli na odsłonięte styki wtyczki spadnie jakiś metalowy przedmiot, jego kontakt z elementami pod napięciem może być tragiczny w skutkach. Jeśli bolec znajduje się na dole, a fazowy i neutralny na górze, taki przedmiot może łatwo stworzyć niebezpieczny mostek elektryczny. W przypadku, gdy bolec jest umieszczony na górze, a styki fazowy i neutralny na dole, spadający metalowy przedmiot najpierw zetknie się właśnie z bolcem ochronnym. Bolec ten jest połączony z instalacją uziemiającą, która ma za zadanie odprowadzić ewentualne przepięcia lub prądy upływu do ziemi. W idealnym scenariuszu, kontakt z bolcem ochronnym powinien spowodować zadziałanie zabezpieczeń bezpiecznika lub wyłącznika nadprądowego odcinając zasilanie i chroniąc użytkownika przed porażeniem.

Ta prosta różnica w położeniu bolca ma ogromne znaczenie dla bezpieczeństwa, szczególnie w miejscach, gdzie istnieje większe ryzyko upadku przedmiotów na odsłonięte gniazdko, na przykład w warsztatach, garażach czy nawet w kuchni, gdzie na blatach często leżą różne przedmioty. Dlatego właśnie ta konfiguracja jest dzisiaj uważana za najbezpieczniejszą.

Czy montaż z bolcem na dole to błąd? Konsekwencje i dopuszczalność w starszych instalacjach

Należy podkreślić, że montaż gniazdka z bolcem na dole nie jest absolutnie zakazanym błędem instalacyjnym, który natychmiast dyskwalifikuje całą instalację. Wiele starszych budynków i instalacji wykonanych kilkanaście lub kilkadziesiąt lat temu może posiadać gniazdka właśnie w takiej konfiguracji. W tamtych czasach standardy bezpieczeństwa mogły być nieco inne, a świadomość potencjalnych zagrożeń mniejsza. Dlatego też, w przypadku starszych instalacji, bolec na dole jest często spotykany i bywa akceptowany jako element istniejącej infrastruktury.

Jednakże, z perspektywy współczesnych norm i najlepszych praktyk, jest to rozwiązanie uznawane za mniej bezpieczne. Odchodzi się od niego właśnie ze względu na wspomniane wcześniej ryzyko związane z przypadkowym kontaktem metalowych przedmiotów z elementami pod napięciem. Czasami zwolennicy montażu z bolcem na dole podnoszą argumenty dotyczące estetyki ułożenia kabli, szczególnie w przypadku wtyczek kątowych, które mogą lepiej przylegać do ściany. Jednakże, jak wielokrotnie podkreślamy, kwestie bezpieczeństwa powinny zawsze stać na pierwszym miejscu i przeważać nad względami estetycznymi czy drobnymi niedogodnościami w podłączaniu urządzeń.

Praktyczne skutki orientacji bolca, o których musisz wiedzieć

Wybór orientacji bolca w gniazdku elektrycznym to nie tylko kwestia teoretycznych norm. Ma ona realne, codzienne konsekwencje, które wpływają na bezpieczeństwo, ale także na wygodę użytkowania i estetykę instalacji. Zrozumienie tych praktycznych aspektów pozwala docenić znaczenie prawidłowego montażu.

Scenariusz zagrożenia: Co się stanie, gdy wtyczka wysunie się z gniazdka?

Najbardziej drastycznym scenariuszem, w którym orientacja bolca ma kluczowe znaczenie, jest sytuacja częściowego wysunięcia się wtyczki z gniazdka. W takim momencie, odsłonięte styki wtyczki stają się potencjalnym zagrożeniem. Jeśli dojdzie do kontaktu z metalowym przedmiotem, który spadnie na wierzch wtyczki, może on stanowić bezpośrednie połączenie z napięciem. W przypadku gniazdka z bolcem na dole, metalowy przedmiot (np. narzędzie, biżuteria, klucze) może łatwo dotknąć styków fazowego i neutralnego, tworząc niebezpieczny obwód elektryczny. W skrajnych przypadkach może to doprowadzić do zwarcia, uszkodzenia urządzenia, a co najgorsze do porażenia prądem osoby dotykającej tego przedmiotu lub znajdującej się w pobliżu.

Gdy jednak bolec uziemiający znajduje się na górze, a styki fazowy i neutralny na dole, ten sam metalowy przedmiot najpierw zetknie się z bolcem ochronnym. Bolec ten jest połączony z przewodem uziemiającym. Jeśli instalacja jest poprawnie wykonana i uziemienie jest sprawne, kontakt z bolcem ochronnym może zainicjować zadziałanie zabezpieczeń, takich jak wyłącznik nadprądowy lub różnicowoprądowy. W efekcie, zasilanie zostanie szybko odcięte, zanim dojdzie do kontaktu z niebezpiecznymi dla życia przewodami fazowym i neutralnym. Jest to kluczowy mechanizm ochronny, który znacząco redukuje ryzyko porażenia.

Wtyczki kątowe i duże zasilacze – jak położenie bolca wpływa na ergonomię i porządek z kablami?

Poza kwestiami bezpieczeństwa, orientacja bolca w gniazdku ma również wpływ na ergonomię użytkowania i estetykę instalacji, szczególnie w kontekście podłączania urządzeń o nietypowych wtyczkach. Wtyczki kątowe, które są popularne ze względu na to, że pozwalają na płaskie przyleganie urządzenia do ściany, są projektowane z myślą o konkretnej orientacji bolca. W przypadku gniazdka z bolcem na górze, wtyczka kątowa zazwyczaj jest podłączana w taki sposób, że kabel wychodzi w dół, co jest często postrzegane jako bardziej estetyczne i praktyczne, zapobiegając zginaniu kabla pod ostrym kątem.

Podobnie, duże zasilacze, które często mają masywne obudowy, mogą lepiej układać się przy gniazdku z bolcem u góry, nie blokując sąsiednich gniazd i nie tworząc nieestetycznego "plątaniny" kabli. Choć niektórzy mogą argumentować, że bolec na dole ułatwia podłączenie wtyczek kątowych w sposób, który kieruje kabel do góry, jest to kompromis, który odbywa się kosztem bezpieczeństwa. Współczesne podejście do projektowania instalacji elektrycznych kładzie nacisk na to, aby funkcjonalność i estetyka nie stały w sprzeczności z bezpieczeństwem. Dlatego też, nawet jeśli bolec na dole wydaje się chwilowo wygodniejszy dla niektórych typów wtyczek, zaleca się stosowanie standardu z bolcem u góry.

Gniazdka podwójne i potrójne: Jak zachować spójność i bezpieczeństwo instalacji?

W przypadku montażu gniazdek podwójnych, potrójnych lub większych bloków gniazd, kluczowe staje się zachowanie spójności ich orientacji i polaryzacji. Oznacza to, że jeśli decydujemy się na montaż z bolcem u góry, to we wszystkich gniazdach w danym bloku bolce powinny być skierowane do góry. Podobnie, jeśli w jakimś specyficznym, starszym kontekście stosowany jest montaż z bolcem na dole, wszystkie gniazda w bloku powinny mieć tę samą orientację.

Istnieją również rzadziej spotykane układy, gdzie bolce w gniazdach są rozmieszczone lustrzanie jedno na górze, drugie na dole. Jednakże, nawet w takich przypadkach, ważne jest, aby zachować spójność podłączenia przewodów fazowego i neutralnego. Najczęściej jednak spotykane i zalecane jest stosowanie jednolitej orientacji bolców w całym bloku gniazd. Taka spójność ułatwia identyfikację prawidłowego podłączenia i minimalizuje ryzyko pomyłek podczas instalacji lub późniejszej wymiany gniazdka. Zapewnia to nie tylko estetykę, ale przede wszystkim bezpieczeństwo użytkowania, eliminując potencjalne problemy z podłączaniem urządzeń i zapewniając prawidłowe działanie uziemienia.

Jak rozpoznać prawidłowy montaż i kiedy należy wezwać fachowca?

Dla każdego użytkownika ważne jest, aby potrafił ocenić, czy instalacja elektryczna w jego domu jest bezpieczna. Dotyczy to również prawidłowego montażu gniazdek elektrycznych. Wiedza o tym, jak rozpoznać potencjalne zagrożenia i kiedy należy zasięgnąć porady specjalisty, może uchronić przed niebezpiecznymi sytuacjami.

Szybki test bezpieczeństwa: Sprawdź poprawność podłączenia fazy w swoim gniazdku

Jeśli w Twoim domu dominują gniazdka z bolcem uziemiającym skierowanym do góry, możesz przeprowadzić prosty test, aby sprawdzić poprawność podłączenia przewodów. Pamiętaj jednak, że wszelkie prace związane z instalacją elektryczną, nawet te pozornie proste, powinny być wykonywane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Samodzielne manipulowanie przewodami bez odpowiedniej wiedzy i narzędzi jest niebezpieczne.

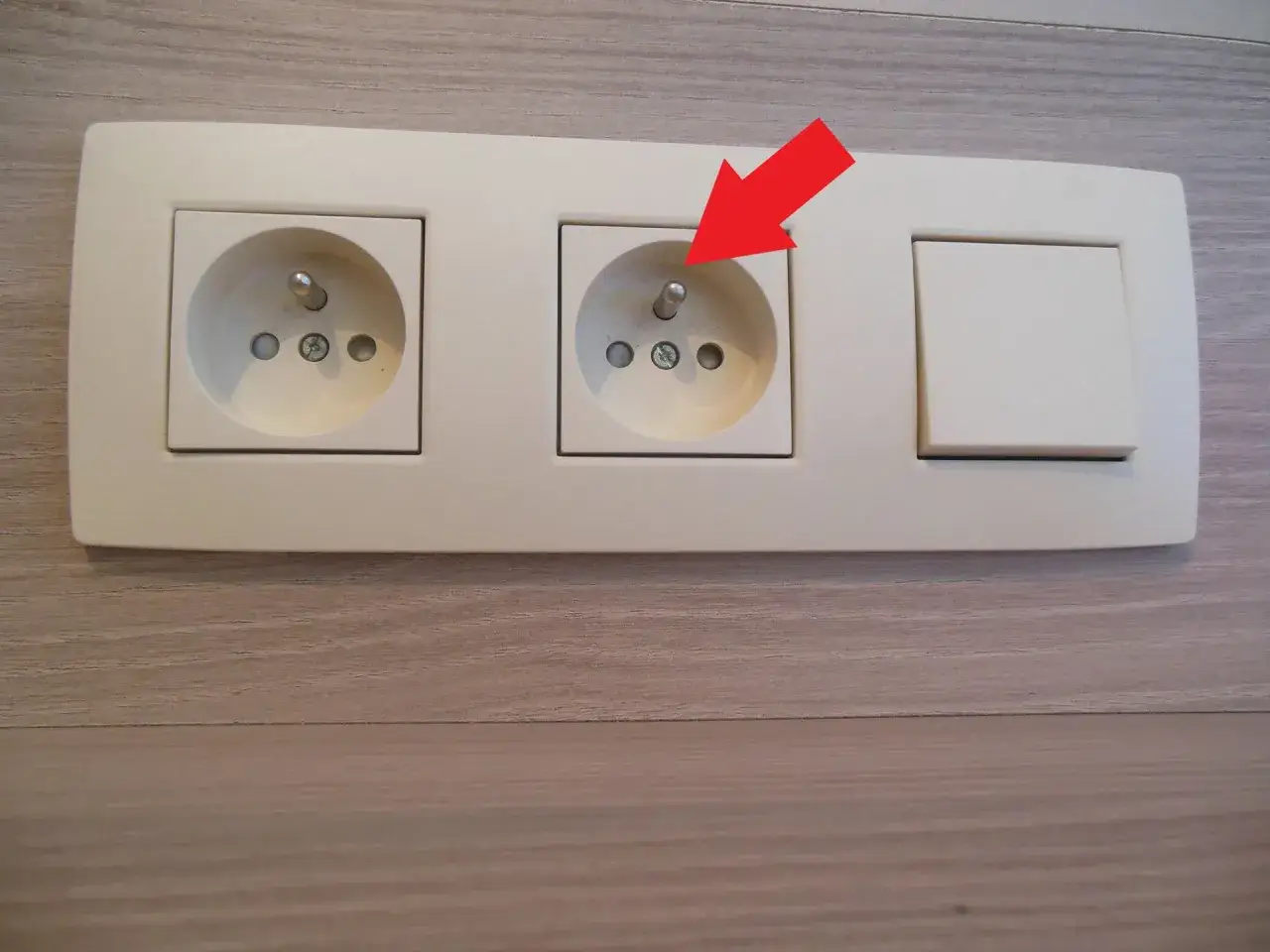

W prawidłowo podłączonym gniazdku z bolcem na górze, obowiązuje następująca zasada:

1. Przewód fazowy (L) powinien być podłączony do lewego zacisku gniazdka (patrząc na gniazdko z bolcem u góry).
2. Przewód neutralny (N) powinien być podłączony do prawego zacisku gniazdka.
3. Bolec uziemiający znajduje się na górze.

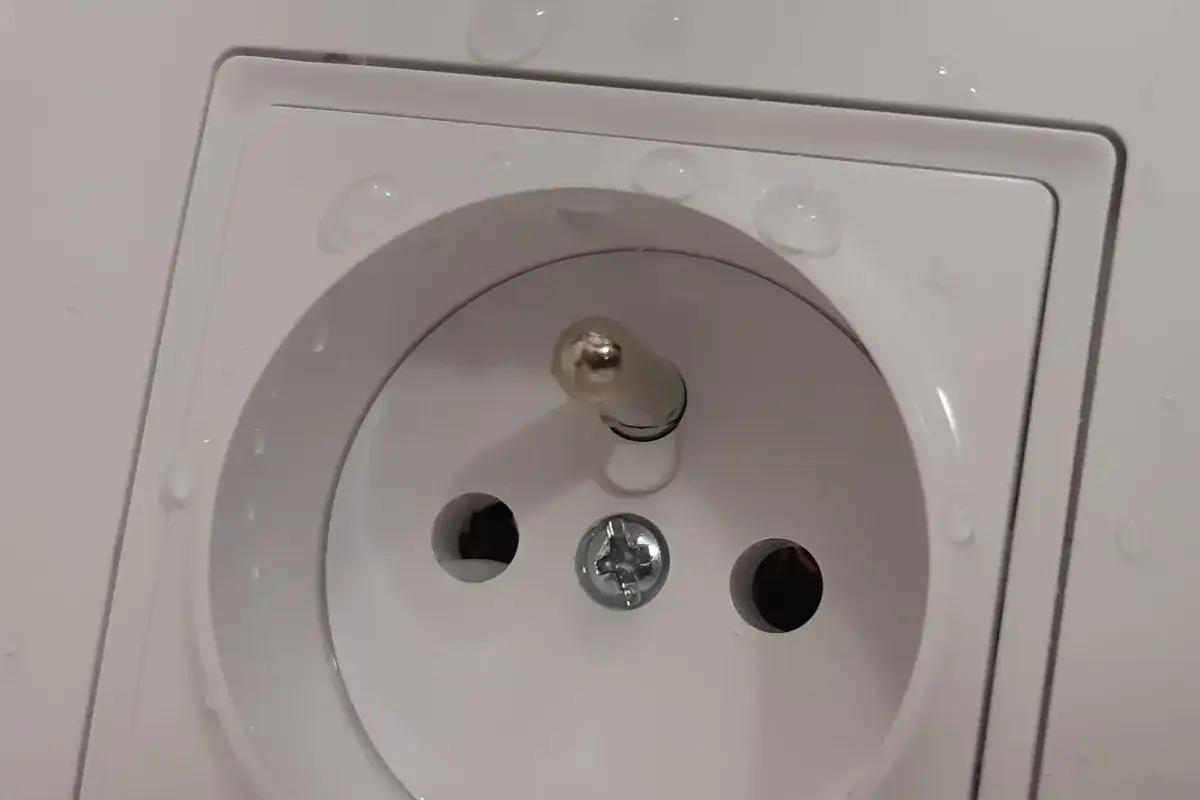

Najprostszym sposobem na sprawdzenie poprawności podłączenia jest użycie prostego testera napięcia, zwanego potocznie "śrubokrętem próbnym" lub multimetru. Po włożeniu końcówki testera do odpowiedniego otworu w gniazdku, można sprawdzić obecność napięcia. Pamiętaj, aby zawsze postępować zgodnie z instrukcją obsługi urządzenia pomiarowego i zachować ostrożność. Jeśli masz jakiekolwiek wątpliwości co do poprawności podłączenia lub bezpieczeństwa gniazdka, natychmiast skontaktuj się z elektrykiem.

Czerwone flagi, których nie wolno ignorować – kiedy gniazdko stwarza realne zagrożenie?

Istnieje szereg sygnałów, które powinny wzbudzić naszą czujność i skłonić do natychmiastowego działania. Są to tzw. "czerwone flagi", które wskazują na potencjalne zagrożenie związane z gniazdkiem elektrycznym lub całą instalacją. Ignorowanie tych objawów może prowadzić do poważnych konsekwencji, włącznie z pożarem lub porażeniem prądem.

• Iskrzenie lub trzaski podczas podłączania lub odłączania wtyczki.
• Dymienie lub zapach spalenizny wydobywający się z gniazdka lub wtyczki.
• Widoczne uszkodzenia obudowy gniazdka, pęknięcia, stopienia.
• Luźne gniazdko, które porusza się w ścianie podczas wkładania lub wyjmowania wtyczki.
• Przegrzewanie się wtyczek lub samego gniazdka podczas pracy urządzenia.
• Częste wybijanie bezpieczników lub zadziałanie wyłącznika różnicowoprądowego przy podłączaniu konkretnego urządzenia.
• Brak reakcji urządzenia po podłączeniu do sprawnego gniazdka (może wskazywać na problem z polaryzacją lub uszkodzenie wewnętrzne).

Jeśli zaobserwujesz którykolwiek z tych objawów, natychmiast odłącz urządzenie od gniazdka (jeśli to bezpieczne) i nie używaj go. W takiej sytuacji należy bezwzględnie wezwać wykwalifikowanego elektryka, który zdiagnozuje problem i dokona niezbędnych napraw.

Samodzielna zmiana położenia bolca – czy to na pewno dobry pomysł?

Chociaż świadomość znaczenia prawidłowego montażu gniazdek jest ważna, należy stanowczo odradzić samodzielne próby zmiany położenia bolca lub dokonywania jakichkolwiek modyfikacji w instalacji elektrycznej. Prace elektryczne wymagają specjalistycznej wiedzy, umiejętności i odpowiednich narzędzi, a także uprawnień. Niewłaściwe manipulowanie przewodami pod napięciem może prowadzić do:

• Porażenia prądem, które może być śmiertelne.
• Uszkodzenia instalacji elektrycznej, co może skutkować kosztownymi naprawami.
• Zwiększenia ryzyka pożaru z powodu wadliwego połączenia lub przegrzania.

Zmiana położenia bolca, nawet jeśli wydaje się prostą czynnością, wymaga demontażu gniazdka, przepięcia przewodów i ponownego montażu. Jest to zadanie dla profesjonalisty. Jeśli zależy Ci na dostosowaniu instalacji do współczesnych standardów bezpieczeństwa, na przykład poprzez zmianę orientacji bolców we wszystkich gniazdkach, skontaktuj się z licencjonowanym elektrykiem. Tylko on jest w stanie zagwarantować, że prace zostaną wykonane bezpiecznie i zgodnie z obowiązującymi normami.

Najczęstsze mity i pytania dotyczące montażu gniazdek elektrycznych

Wokół tematu instalacji elektrycznych, w tym montażu gniazdek, narosło wiele mitów i nieporozumień. Rozwianie ich pomaga w lepszym zrozumieniu zasad bezpieczeństwa i podejmowaniu świadomych decyzji dotyczących naszych domów.

Mit: "Położenie bolca nie ma żadnego znaczenia, liczy się tylko jego obecność"

To jeden z najczęściej powtarzanych mitów, który może prowadzić do lekceważenia kwestii bezpieczeństwa. Chociaż obecność bolca uziemiającego jest absolutnie fundamentalna dla ochrony przed porażeniem prądem, jego położenie również ma znaczenie. Jak wielokrotnie podkreślaliśmy, orientacja bolca na górze jest strategicznie zaprojektowana tak, aby w sytuacji częściowego wysunięcia wtyczki i kontaktu z metalowym przedmiotem, to właśnie bolec ochronny był pierwszym elementem, z którym przedmiot się zetknie. To może zapobiec bezpośredniemu kontaktowi z elementami pod napięciem i aktywować zabezpieczenia. Pomijanie tej kwestii to ignorowanie dodatkowego poziomu ochrony, który został zaprojektowany z myślą o maksymalizacji bezpieczeństwa użytkowników.

Pytanie: "W całej kamienicy mam bolec na dole, czy muszę to zmieniać?"

Jeśli cała Twoja kamienica, lub jej znacząca część, została zbudowana z zastosowaniem gniazdek z bolcem na dole, oznacza to, że instalacja została wykonana zgodnie z ówczesnymi standardami. Jak wspomnieliśmy, montaż z bolcem na dole nie jest kategorycznym błędem, ale jest uznawany za mniej bezpieczny w świetle współczesnych norm. Nie ma bezwzględnego prawnego nakazu natychmiastowej wymiany wszystkich gniazdek w starszych instalacjach, jeśli nie stwarzają one bezpośredniego zagrożenia.

Jednakże, jeśli planujesz większy remont, modernizację instalacji elektrycznej, lub po prostu zależy Ci na podniesieniu poziomu bezpieczeństwa, warto rozważyć wymianę gniazdek na te z bolcem u góry. Najlepszym rozwiązaniem jest konsultacja z doświadczonym elektrykiem. Specjalista oceni stan całej instalacji, zidentyfikuje potencjalne ryzyka i doradzi najlepsze rozwiązanie, biorąc pod uwagę zarówno bezpieczeństwo, jak i wykonalność techniczną oraz koszty.

Przeczytaj również: Różnice między wentylatorami 3-pin a 4-pin - który wybrać do komputera? Poradnik.

Pytanie: "Co z gniazdkami bez bolca (typu C)? Czy są jeszcze legalne?"

Gniazdka typu C, znane również jako gniazdka "europejskie" lub "bezbolcowe", są w Polsce dopuszczalne do użytku, ale z istotnym ograniczeniem. Mogą być one instalowane i używane wyłącznie do podłączania urządzeń, które należą do II klasy ochronności. Oznacza to urządzenia posiadające podwójną lub wzmocnioną izolację, które z natury rzeczy nie wymagają uziemienia ochronnego. Do takich urządzeń zaliczają się na przykład niektóre ładowarki do telefonów, małe lampki biurkowe czy zasilacze do drobnej elektroniki.

Jednakże, gniazdka typu C nie są przeznaczone do podłączania urządzeń, które wymagają uziemienia ochronnego, czyli tych z I klasy ochronności (np. większość sprzętu AGD, komputery, narzędzia elektryczne). W nowych budynkach oraz podczas modernizacji instalacji elektrycznych, w większości pomieszczeń mieszkalnych i użytkowych wymagane jest stosowanie gniazdek z bolcem uziemiającym (typu E lub F), które zapewniają odpowiedni poziom bezpieczeństwa dla szerszego zakresu urządzeń. Instalowanie gniazdek typu C w miejscach, gdzie wymagane jest uziemienie, jest niezgodne z przepisami i stwarza poważne zagrożenie porażeniem.
