Kabel czarny, brązowy, niebieski - jak podłączyć bezpiecznie?

W domowych instalacjach elektrycznych kolory przewodów to nie tylko kwestia estetyki, ale przede wszystkim kluczowy element zapewniający bezpieczeństwo. Zrozumienie, co oznaczają poszczególne barwy, jest niezbędne, aby uniknąć porażenia prądem i uszkodzenia sprzętu. W tym artykule przeprowadzimy Cię przez tajniki podłączania kabli, koncentrując się na najczęściej spotykanych kolorach: czarnym, brązowym i niebieskim.

Dlaczego kolory kabli mają kluczowe znaczenie dla Twojego bezpieczeństwa?

Standaryzacja kolorów przewodów elektrycznych to fundament bezpiecznej pracy z instalacją. Dzięki niej elektrycy, a także domowi majsterkowicze, mogą szybko i bezbłędnie zidentyfikować funkcję każdego przewodu. W Polsce obowiązuje norma PN-HD 308 S2: 2007, która ujednoliciła oznaczenia, minimalizując ryzyko pomyłek. Przestrzeganie tych zasad jest absolutnie kluczowe dla każdego, kto ma do czynienia z elektrycznością. Podstawowe kolory, takie jak czarny, brązowy i niebieski, niosą ze sobą konkretne informacje o przepływie prądu. Na kostkach połączeniowych czy w instrukcjach urządzeń często spotkasz oznaczenia L, N, PE. Są to skróty od angielskich nazw: Line (przewód fazowy), Neutral (przewód neutralny) i Protective Earth (przewód ochronny). Ich prawidłowe zrozumienie i zastosowanie to pierwszy krok do bezpiecznej instalacji.

Bez odpowiedniego systemu oznaczeń, próba podłączenia urządzenia mogłaby skończyć się tragicznie. Wyobraź sobie, że przypadkowo dotykasz przewodu, który wydaje Ci się nieaktywny, a w rzeczywistości jest pod napięciem. Standaryzacja kolorów eliminuje takie ryzyko, pozwalając na szybką identyfikację potencjalnych zagrożeń. Dlatego tak ważne jest, aby znać i stosować się do obowiązujących norm.

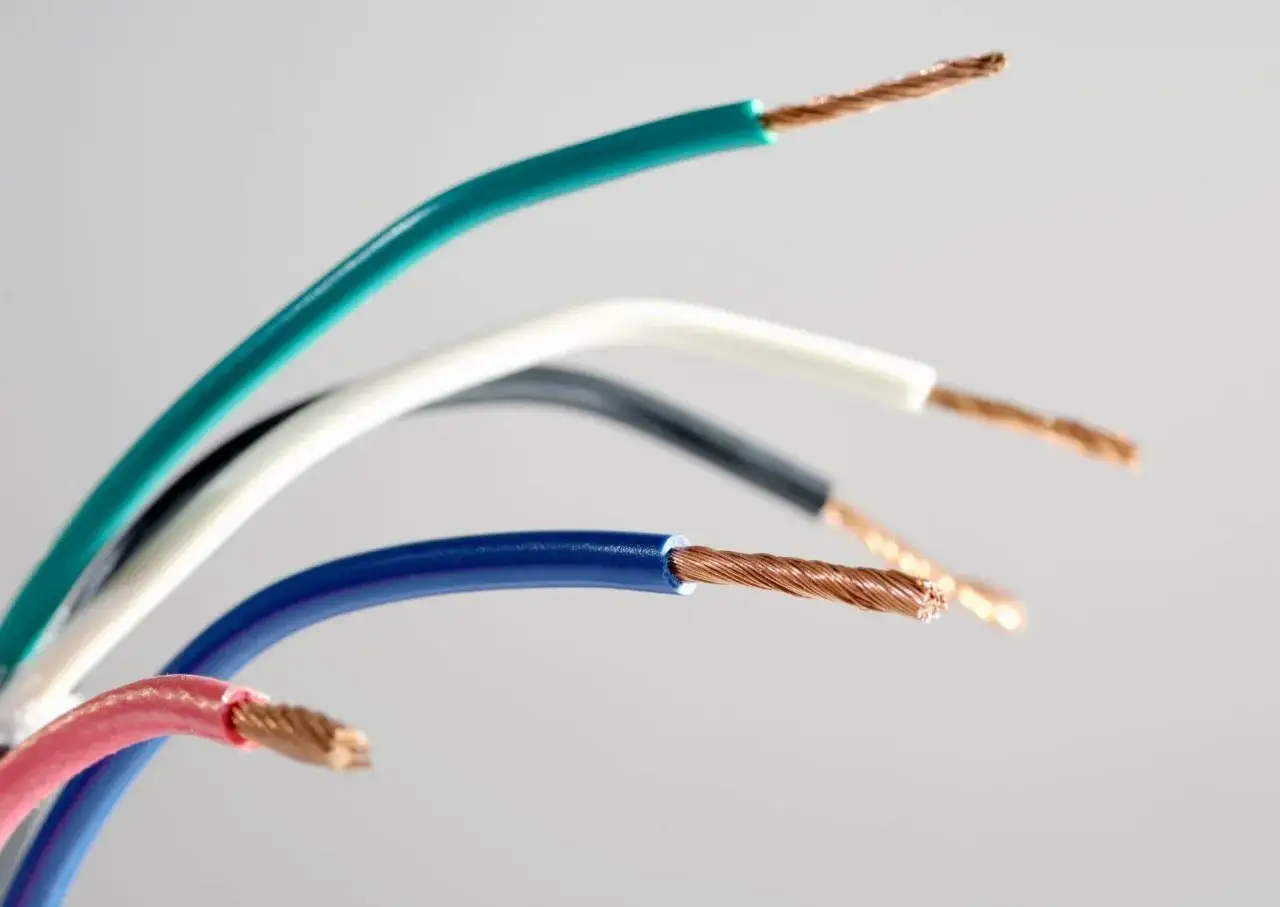

Poznaj role głównych aktorów: Przewód fazowy, neutralny i ochronny

Każdy z przewodów w instalacji elektrycznej ma swoją specyficzną rolę, a ich prawidłowe rozróżnienie jest kluczowe dla bezpieczeństwa i poprawnego działania urządzeń.

• Przewód brązowy i czarny (L): Te kolory oznaczają przewody fazowe. To właśnie na nich występuje napięcie 230V, które jest niebezpieczne dla życia. Dotknięcie takiego przewodu, zwłaszcza gdy nie jest się odizolowanym od ziemi, może prowadzić do poważnego porażenia prądem. W instalacjach trójfazowych, zwanych potocznie "siłą", spotkasz również przewód szary, który pełni tę samą funkcję co czarny i brązowy, ale w innej fazie. Zawsze traktuj przewody brązowy i czarny jako potencjalnie niebezpieczne.
• Przewód niebieski (N): Jest to przewód neutralny. Jego zadaniem jest zamknięcie obwodu elektrycznego, co umożliwia przepływ prądu i działanie urządzenia. Teoretycznie, potencjał przewodu neutralnego względem ziemi powinien wynosić 0V. Jednakże, ze względu na błędy w instalacji lub awarie, nie można zakładać, że przewód niebieski jest całkowicie bezpieczny. Zawsze należy zachować ostrożność.
• Przewód żółto-zielony (PE): To przewód ochronny, który odgrywa nieocenioną rolę w zapewnieniu bezpieczeństwa. Jego głównym zadaniem jest odprowadzenie prądu do ziemi w przypadku awarii urządzenia, na przykład przebicia na metalową obudowę. Dzięki niemu, w sytuacji krytycznej, prąd nie przepłynie przez ciało człowieka. Przewód PE nie jest niezbędny do działania urządzenia, ale jest absolutnie kluczowy dla ochrony użytkownika przed porażeniem.

Prawidłowe podłączenie każdego z tych przewodów zgodnie z ich przeznaczeniem gwarantuje, że instalacja będzie działać poprawnie i przede wszystkim bezpiecznie.

Jak podłączyć kable czarny, brązowy i niebieski krok po kroku – typowe scenariusze

Teraz, gdy już znamy role poszczególnych przewodów, przejdźmy do praktycznych zastosowań. Oto instrukcje, jak podłączyć kable w najczęstszych domowych sytuacjach.

Sytuacja 1: Podłączanie standardowej lampy (jeden przewód fazowy w suficie)

To najprostszy i najczęstszy scenariusz. Zakładając, że w suficie masz dostępne przewody fazowy (brązowy lub czarny), neutralny (niebieski) i ochronny (żółto-zielony), a Twoja lampa również posiada odpowiednie zaciski oznaczone L, N i PE:

1. Wyłącz zasilanie! To absolutnie kluczowy pierwszy krok. Upewnij się, że bezpiecznik odpowiadający za dany obwód jest wyłączony.
2. Sprawdź brak napięcia. Użyj próbnika napięcia, aby upewnić się, że na przewodach w suficie faktycznie nie ma napięcia.
3. Podłącz przewód fazowy. Połącz przewód fazowy z instalacji (brązowy lub czarny) z zaciskiem L w lampie.
4. Podłącz przewód neutralny. Połącz przewód niebieski z instalacji z zaciskiem N w lampie.
5. Podłącz przewód ochronny. Połącz przewód żółto-zielony z instalacji z zaciskiem PE w lampie.
6. Zamontuj lampę. Upewnij się, że wszystkie połączenia są stabilne i dobrze zabezpieczone.
7. Włącz zasilanie. Po zakończeniu prac i upewnieniu się, że wszystko jest poprawnie podłączone, możesz włączyć bezpiecznik.

Sytuacja 2: Lampa z dwoma obwodami (kable czarny i brązowy) a pojedynczy włącznik

Niektóre lampy, zwłaszcza te z możliwością włączania poszczególnych sekcji światła, mogą mieć dwa przewody fazowe (czarny i brązowy) oraz jeden neutralny (niebieski). Jeśli Twoja instalacja w suficie posiada tylko jeden przewód fazowy (np. brązowy), a chcesz podłączyć taką lampę do standardowego, pojedynczego włącznika, należy postąpić następująco:

1. Wyłącz zasilanie i sprawdź brak napięcia tak jak w poprzedniej sytuacji.
2. Złącz przewody fazowe lampy. Oba przewody fazowe lampy czarny i brązowy należy połączyć ze sobą za pomocą odpowiedniej kostki połączeniowej.
3. Podłącz złączone przewody fazowe. Tak powstałe jedno połączenie podłącz do przewodu fazowego z instalacji (np. brązowego).
4. Podłącz przewód neutralny. Przewód niebieski z instalacji podłącz do zacisku N w lampie.
5. Podłącz przewód ochronny. Jeśli lampa posiada zacisk PE, podłącz do niego przewód żółto-zielony z instalacji.
6. Zmontuj lampę i włącz zasilanie.

Ważne: W tym scenariuszu oba źródła światła w lampie będą działać jednocześnie po włączeniu pojedynczego włącznika.

Przeczytaj również: Co to są wirtualne pieniądze? Definicja i ich praktyczne zastosowania.

Sytuacja 3: Jak prawidłowo podłączyć gniazdko elektryczne?

Podłączanie gniazdka jest podobne do podłączania lampy, ale wymaga szczególnej uwagi na rozmieszczenie przewodów:

1. Wyłącz zasilanie i sprawdź brak napięcia.
2. Zidentyfikuj zaciski. Gniazdka mają zazwyczaj zaciski oznaczone L (faza), N (neutralny) i PE (ochronny). Czasem oznaczenie PE może być w formie symbolu uziemienia.
3. Podłącz przewód fazowy. Przewód fazowy z instalacji (brązowy lub czarny) podłącz do zacisku L. W gniazdkach z bolcem ochronnym, zacisk L znajduje się zazwyczaj po prawej stronie.
4. Podłącz przewód neutralny. Przewód niebieski z instalacji podłącz do zacisku N. Zazwyczaj znajduje się on po lewej stronie gniazdka.
5. Podłącz przewód ochronny. Przewód żółto-zielony z instalacji podłącz do zacisku PE (bolca ochronnego).
6. Zamontuj gniazdko. Upewnij się, że przewody są pewnie zamocowane.
7. Włącz zasilanie.

Pamiętaj: Prawidłowe podłączenie fazy i neutralnego jest kluczowe dla bezpieczeństwa i poprawnego działania podłączanych urządzeń.

Zanim zaczniesz – absolutnie niezbędne przygotowanie i narzędzia

Prace elektryczne, nawet te pozornie proste, wymagają odpowiedniego przygotowania i zachowania szczególnej ostrożności. Bezpieczeństwo jest tutaj priorytetem numer jeden.

Wyłącz bezpieczniki! Jak upewnić się, że w kablach nie ma napięcia?

Pierwszym i najważniejszym krokiem przed jakąkolwiek interwencją w instalację elektryczną jest całkowite odcięcie zasilania. Oznacza to wyłączenie odpowiedniego bezpiecznika w rozdzielnicy. Ale samo wyłączenie nie wystarczy. Aby mieć absolutną pewność, że przewody są pozbawione napięcia, należy przeprowadzić weryfikację. Można to zrobić na kilka sposobów: próbując włączyć światło w pomieszczeniu, które jest na tym samym obwodzie (jeśli nie zapali się, to dobry znak), ale przede wszystkim używając próbnika napięcia.

Probówka napięcia (tester) Twój najważniejszy sprzymierzeniec

Próbnik napięcia, często nazywany probówką, to małe, ale niezwykle ważne narzędzie każdego, kto pracuje z elektryką. Pozwala on bezdotykowo lub dotykowo sprawdzić, czy na przewodzie znajduje się napięcie. Użycie próbnika jest proste: przykłada się jego metalową część do przewodu, a jeśli na izolacji znajduje się wskaźnik (np. dioda LED lub neonówka), który się zapala, oznacza to obecność napięcia. Nigdy nie rozpoczynaj pracy, dopóki próbnik nie potwierdzi braku napięcia na wszystkich przewodach, z którymi będziesz pracować.

Kostka elektryczna, śrubokręt, ściągacz izolacji co warto mieć pod ręką?

Oprócz próbnika napięcia, warto mieć pod ręką kilka podstawowych narzędzi, które ułatwią i zabezpieczą pracę:

• Kostki połączeniowe (złączki elektryczne): Służą do bezpiecznego i trwałego łączenia przewodów. Dostępne są różne rodzaje, np. skręcane lub samozaciskowe.
• Śrubokręty izolowane: Niezbędne do odkręcania i dokręcania zacisków w urządzeniach i puszkach. Muszą mieć izolowaną rękojeść, aby chronić przed porażeniem.
• Ściągacz izolacji (zdzierak): Narzędzie do precyzyjnego zdejmowania izolacji z końcówek przewodów, bez uszkadzania żył.
• Szczypce uniwersalne: Mogą przydać się do przytrzymania lub zgięcia przewodów.

Posiadanie tych narzędzi i odpowiednie ich użycie znacząco zwiększa bezpieczeństwo i jakość wykonywanej pracy.

Najczęstsze pułapki i problemy – jak sobie z nimi radzić?

Nawet przy najlepszych chęciach, podczas prac elektrycznych możemy natknąć się na nieprzewidziane sytuacje. Oto kilka najczęstszych problemów i sposoby, jak sobie z nimi radzić.

Co zrobić, gdy kolory kabli w starej instalacji nie pasują do schematu?

Instalacje elektryczne budowane przed 2007 rokiem mogły mieć inną kolorystykę przewodów. Na przykład, przewód fazowy mógł być oznaczony kolorem czarnym, brązowym, a nawet szarym, a przewód neutralny mógł być inny niż niebieski. W takiej sytuacji bezwzględnie należy polegać na próbniku napięcia. Użyj go, aby zidentyfikować, który przewód jest fazowy (na którym jest napięcie 230V) i który jest neutralny (na którym napięcia nie ma). Nigdy nie zakładaj, że kolory odpowiadają obecnym normom, jeśli masz do czynienia ze starą instalacją.

Z sufitu wystają tylko dwa kable jak bezpiecznie podłączyć nową lampę?

Jest to sytuacja, w której brakuje przewodu ochronnego (PE), czyli żółto-zielonego. Podłączenie lampy, która wymaga uziemienia, do instalacji bez PE jest ryzykowne, ponieważ w przypadku awarii urządzenia, obudowa może znaleźć się pod napięciem. W takiej sytuacji najlepszym i najbezpieczniejszym rozwiązaniem jest wezwanie wykwalifikowanego elektryka, który oceni możliwość modernizacji instalacji. Jeśli jednak nie jest to możliwe, a musisz podłączyć lampę, wybierz taką, która posiada podwójną izolację (klasa II ochrony przeciwporażeniowej) i nie wymaga uziemienia. Świadomie rezygnujesz wtedy z ochrony PE, co zwiększa ryzyko w przypadku awarii.

Pomyliłem przewody co może się stać i jak to naprawić?

Błędne podłączenie przewodów to prosta droga do problemów. Może dojść do zwarcia (połączenia fazy z neutralnym lub fazy z ziemią), co zazwyczaj skutkuje natychmiastowym zadziałaniem zabezpieczenia (wybiciem bezpiecznika). W skrajnych przypadkach może to prowadzić do uszkodzenia podłączonego urządzenia, a nawet do pożaru. Jeśli zorientujesz się, że pomyliłeś przewody, natychmiast wyłącz zasilanie i ponownie, z użyciem próbnika, sprawdź wszystkie połączenia. Popraw je zgodnie z zasadami identyfikacji przewodów.

Kiedy bezwzględnie musisz wezwać elektryka? Granice domowego majsterkowania

Choć wiele drobnych prac elektrycznych można wykonać samodzielnie, istnieją sytuacje, w których ryzyko jest zbyt duże, a interwencja profesjonalisty jest absolutnie konieczna. Pamiętaj, że bezpieczeństwo Twoje i Twoich bliskich jest najważniejsze.

• Brak przewodu ochronnego (PE) w całej instalacji: Jeśli Twoja instalacja nie posiada uziemienia, a planujesz podłączenie urządzeń, które tego wymagają (np. pralki, zmywarki, bojlery), konieczna jest konsultacja z elektrykiem w celu modernizacji.
• Potrzeba modyfikacji obwodów: Przenoszenie gniazdek, dodawanie nowych obwodów czy zmiana mocy przyłączeniowej to zadania wymagające wiedzy i uprawnień.
• Częste wybijanie bezpieczników: Jeśli bezpieczniki regularnie się wyłączają, może to świadczyć o przeciążeniu obwodu, zwarciu lub wadzie instalacji.
• Iskrzenie, przegrzewanie się gniazdek lub przewodów, zapach spalenizny: To sygnały alarmowe wskazujące na poważne problemy, które mogą prowadzić do pożaru. Niezwłocznie wezwij elektryka.
• Brak pewności co do prawidłowości połączeń lub stanu instalacji: Jeśli masz jakiekolwiek wątpliwości dotyczące bezpieczeństwa lub poprawności wykonanych prac, lepiej zdać się na profesjonalistę.
• Prace przy rozdzielnicy: Manipulowanie przy głównym punkcie zasilania domu powinno być wykonywane wyłącznie przez wykwalifikowanych elektryków.

Nie warto ryzykować zdrowia, życia ani mienia. W przypadku wątpliwości, zawsze lepiej jest zasięgnąć porady fachowca.
