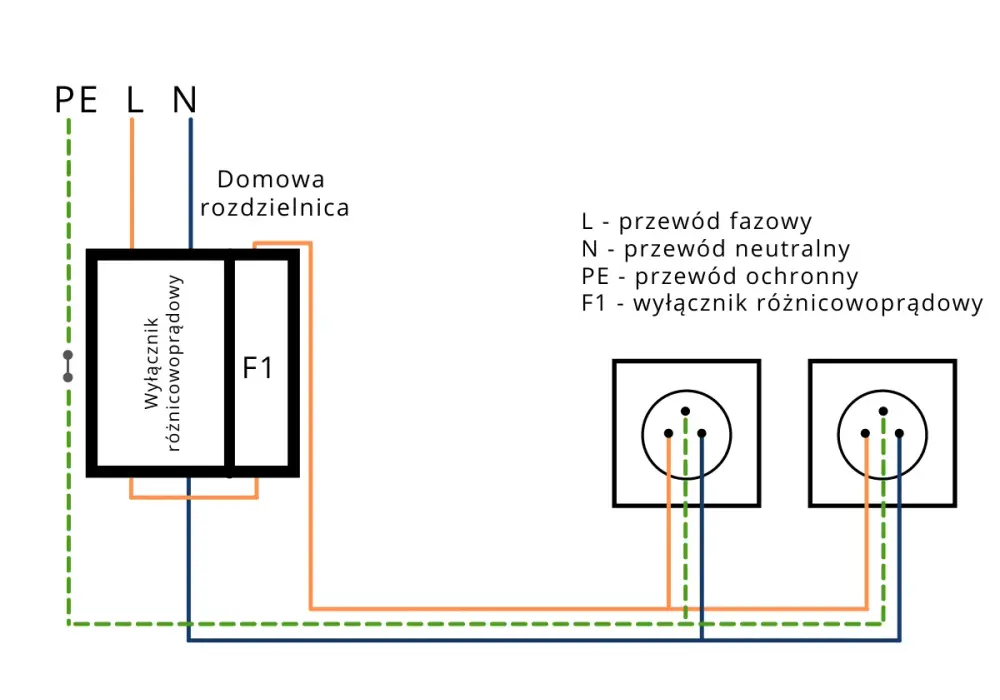

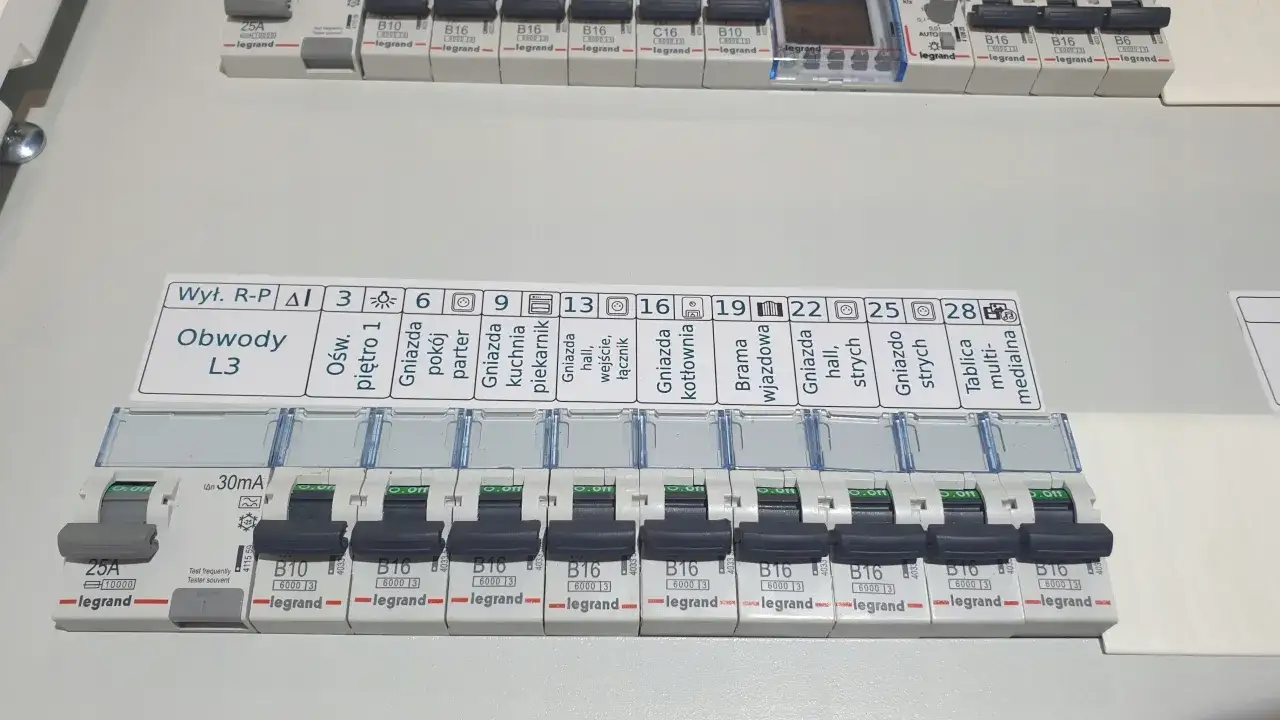

Różnicówka - schemat podłączenia. Jak podłączyć bez błędów?

Wyłącznik różnicowoprądowy, powszechnie znany jako różnicówka, to kluczowy element każdej nowoczesnej instalacji elektrycznej, odpowiadający za Twoje bezpieczeństwo. Ten artykuł przeprowadzi Cię krok po kroku przez proces prawidłowego podłączenia różnicówki, wyjaśni jej działanie, przedstawi niezbędne schematy dla instalacji jedno- i trójfazowych, a także wskaże najczęstsze błędy, których należy bezwzględnie unikać.

Dlaczego poprawne podłączenie różnicówki jest kluczowe dla Twojego bezpieczeństwa

Wyłącznik różnicowoprądowy, potocznie zwany różnicówką (w skrócie RCD od ang. *Residual Current Device*), jest kluczowym elementem ochrony przeciwporażeniowej w nowoczesnych instalacjach elektrycznych. Jego działanie polega na ciągłym porównywaniu prądu wpływającego do obwodu przewodem fazowym z prądem wypływającym przewodem neutralnym. W prawidłowo działającej instalacji suma tych prądów jest równa zeru. W przypadku pojawienia się tzw. prądu upływowego (np. na skutek porażenia człowieka lub uszkodzenia izolacji urządzenia), RCD błyskawicznie (w czasie poniżej 30 ms) odcina zasilanie, chroniąc zdrowie i życie. W instalacjach domowych stosuje się głównie wyłączniki wysokoczułe o prądzie zadziałania nieprzekraczającym 30 mA. Należy pamiętać, że różnicówka nie chroni przed skutkami zwarcia ani przeciążenia, dlatego zawsze musi być stosowana razem z wyłącznikiem nadprądowym.

Różnicówka a wyłącznik nadprądowy – poznaj fundamentalną różnicę

Wyłącznik różnicowoprądowy (RCD) i wyłącznik nadprądowy (MCB) to dwa różne, choć komplementarne zabezpieczenia. RCD chroni przede wszystkim przed porażeniem prądem, reagując na nierównowagę prądów między przewodem fazowym a neutralnym, co jest sygnałem prądu upływowego. Z kolei MCB chroni instalację i urządzenia przed skutkami zwarć oraz przeciążeń, odcinając zasilanie, gdy prąd przekroczy bezpieczny poziom. Z tego powodu, aby zapewnić kompleksową ochronę, oba te urządzenia muszą współdziałać w instalacji elektrycznej.

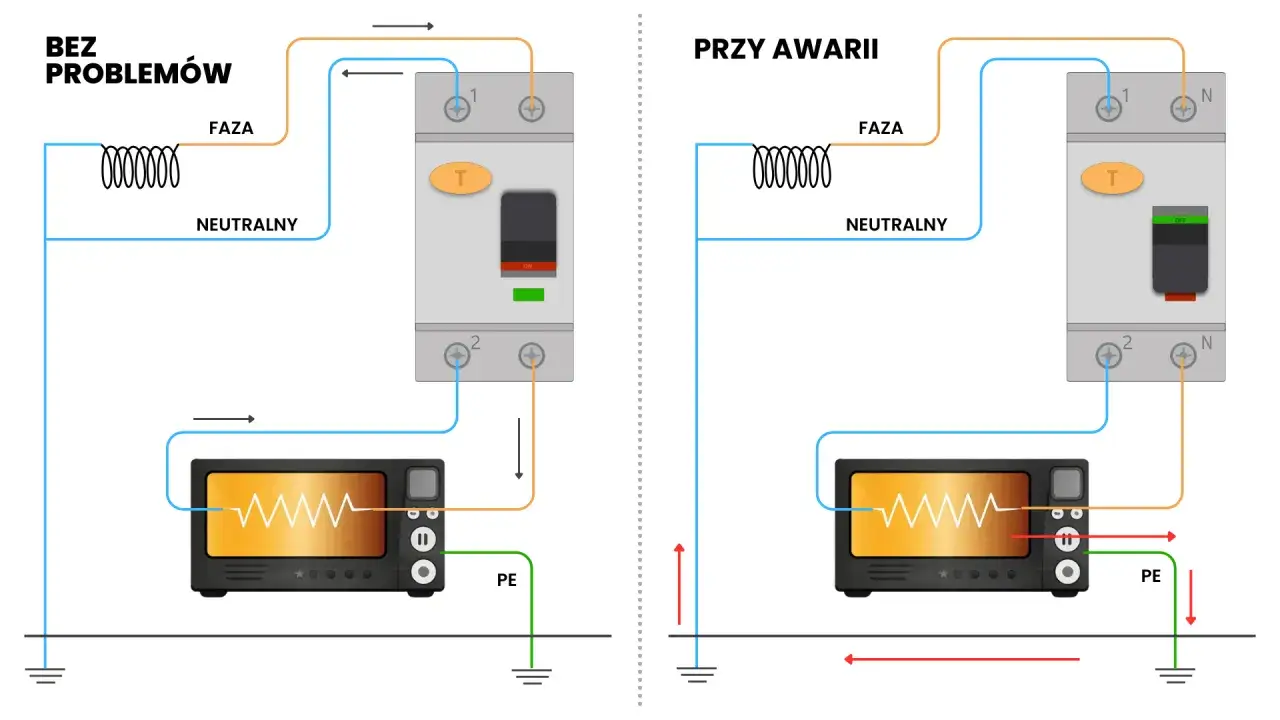

Jak działa wyłącznik różnicowoprądowy? Wyjaśnienie zasady w 60 sekund

Zasada działania różnicówki jest stosunkowo prosta i opiera się na prawie Kirchhoffa dla prądów. Urządzenie stale monitoruje prąd płynący przez przewód fazowy (L) i porównuje go z prądem powracającym przewodem neutralnym (N). W idealnej sytuacji oba te prądy powinny być sobie równe. Jeśli jednak dojdzie do sytuacji, w której część prądu „ucieka” na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia (prąd upływowy), prąd powracający przewodem neutralnym będzie mniejszy. Różnicówka wykrywa tę różnicę, która jest sygnałem zagrożenia, i w ułamku sekundy (poniżej 30 milisekund) odcina zasilanie. To właśnie ta szybkość reakcji jest kluczowa dla skutecznej ochrony przeciwporażeniowej.

Zanim zaczniesz montaż: Oznaczenia i typy, które musisz znać

Przed przystąpieniem do jakichkolwiek prac montażowych związanych z wyłącznikiem różnicowoprądowym, kluczowe jest zrozumienie jego oznaczeń i typów. Pozwoli to na prawidłowy dobór urządzenia do konkretnej instalacji oraz zapewni jego skuteczne działanie i bezpieczeństwo użytkowania.

Jak czytać oznaczenia na obudowie różnicówki (A, AC, 25A, 30mA)?

Każdy wyłącznik różnicowoprądowy posiada na swojej obudowie szereg oznaczeń, które niosą ze sobą istotne informacje:

• Typ (np. AC, A): Typ AC jest przeznaczony do wykrywania prądów przemiennych sinusoidalnych. Typ A jest bardziej zaawansowany i potrafi wykrywać zarówno prądy przemienne sinusoidalne, jak i pulsujące prądy stałe. W nowoczesnych instalacjach, szczególnie tam, gdzie występują urządzenia elektroniczne, częściej stosuje się typ A.
• Prąd znamionowy (np. 25A, 40A): Ta wartość określa maksymalny prąd, jaki może przepływać przez wyłącznik bez jego uszkodzenia. Należy go dobrać na podstawie obciążenia chronionego obwodu, zazwyczaj z pewnym zapasem.
• Prąd różnicowy (np. 30mA, 10mA, 300mA): Jest to próg czułości wyłącznika, czyli maksymalny prąd upływowy, przy którym RCD zadziała. W instalacjach domowych, dla ochrony ludzi, standardem jest 30 mA. Niższe wartości (np. 10 mA) stosuje się tam, gdzie wymagana jest szczególna ochrona, a wyższe (np. 300 mA) do ochrony przeciwpożarowej.
• Napięcie znamionowe (np. 230V, 400V): Określa napięcie pracy urządzenia. Należy je dopasować do napięcia panującego w instalacji.
• Ilość biegunów (np. 1P+N, 3P+N): Wskazuje, ile przewodów (fazowych i neutralnych) jest podłączanych do wyłącznika. 1P+N oznacza biegun fazowy i neutralny (instalacja jednofazowa), a 3P+N oznacza trzy bieguny fazowe i jeden neutralny (instalacja trójfazowa).

Różnicówka 1-fazowa czy 3-fazowa – którą wybrać do Twojej instalacji?

Wybór między różnicówką jednofazową a trójfazową zależy ściśle od typu instalacji elektrycznej, jaka została wykonana w budynku. W domach jednorodzinnych, w których większość urządzeń i gniazd zasilana jest napięciem 230V, stosuje się wyłączniki dwubiegunowe (1P+N). Natomiast w przypadku instalacji trójfazowej (400V), która zasila urządzenia o większej mocy, takie jak piece, pompy czy maszyny przemysłowe, niezbędne są wyłączniki czterobiegunowe (3P+N). Prawidłowy dobór typu różnicówki jest fundamentalny dla jej poprawnego działania i bezpieczeństwa całej instalacji.

Schemat podłączenia różnicówki jednofazowej (230V) – instrukcja krok po kroku

Podłączenie wyłącznika różnicowoprądowego w instalacji jednofazowej wymaga precyzji i ścisłego przestrzegania zasad bezpieczeństwa. Pamiętaj, że praca z prądem jest niebezpieczna, dlatego zawsze upewnij się, że zasilanie jest odłączone przed rozpoczęciem montażu.

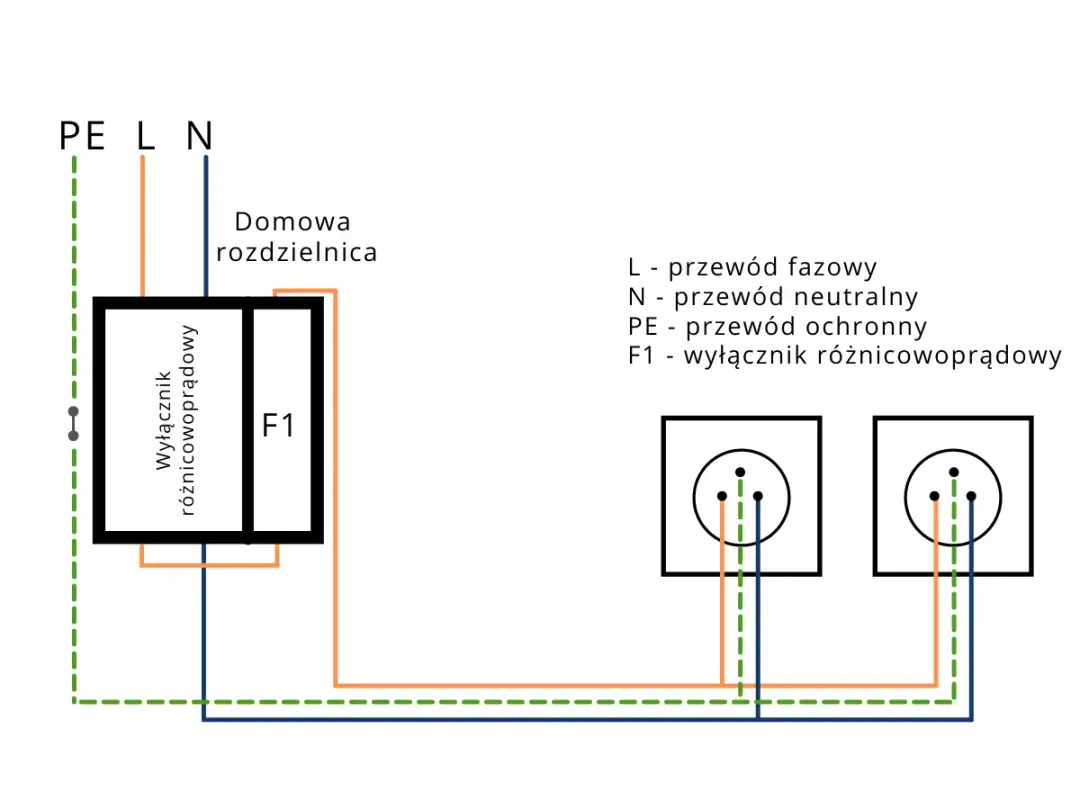

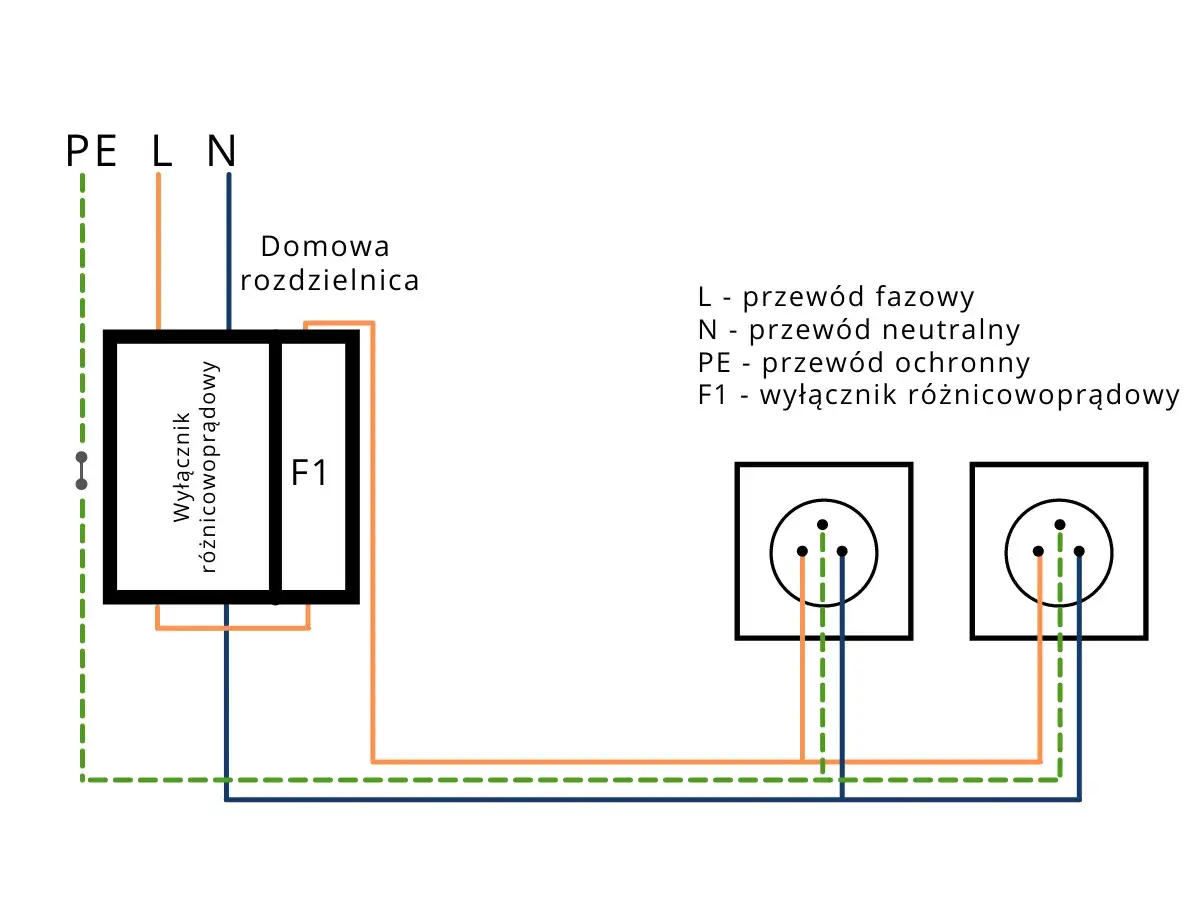

Diagram 1: Podstawowe podłączenie z wyłącznikiem nadprądowym ("esem")

Oto instrukcja krok po kroku, jak prawidłowo podłączyć jednofazową różnicówkę (1P+N) wraz z wyłącznikiem nadprądowym:

1. Odłączenie zasilania: To absolutnie pierwszy i najważniejszy krok. Upewnij się, że główny wyłącznik lub bezpieczniki są wyłączone, a zasilanie w obwodzie, nad którym pracujesz, jest odcięte. Sprawdź brak napięcia próbnikiem.
2. Podłączenie przewodu fazowego (L): Przewód fazowy zasilający (zwykle z głównego wyłącznika lub szyny zbiorczej) należy podłączyć do górnego zacisku wejściowego oznaczonego jako "L" na wyłączniku różnicowoprądowym.
3. Podłączenie przewodu neutralnego (N): Przewód neutralny zasilający należy podłączyć do górnego zacisku wejściowego oznaczonego jako "N" na wyłączniku różnicowoprądowym.
4. Podłączenie wyjść różnicówki do wyłączników nadprądowych: Z dolnych zacisków wyjściowych różnicówki (oznaczonych również jako "L" i "N") należy poprowadzić przewody do wejść wyłączników nadprądowych chroniących poszczególne obwody.
5. Podłączenie przewodów do odbiorników: Z wyjść wyłączników nadprądowych poprowadź przewody fazowe i neutralne do poszczególnych odbiorników (gniazd, oświetlenia).
6. Podłączenie przewodu ochronnego (PE): Przewód ochronny (PE) nie przechodzi przez wyłącznik różnicowoprądowy. Należy go podłączyć bezpośrednio do szyny PE w rozdzielnicy, a następnie rozprowadzić do wszystkich punktów odbioru wymagających uziemienia.
7. Sprawdzenie poprawności połączeń: Przed włączeniem zasilania dokładnie sprawdź wszystkie połączenia, upewniając się, że są pewne i prawidłowo wykonane.

Kluczowa rola przewodu neutralnego (N) – gdzie go nie podłączać?

Prawidłowe podłączenie przewodu neutralnego (N) jest absolutnie kluczowe dla poprawnego działania wyłącznika różnicowoprądowego. Przewód ten musi przechodzić przez różnicówkę, ponieważ to właśnie na jego prądzie opiera się mechanizm pomiarowy urządzenia. Najgroźniejszym błędem, jakiego należy bezwzględnie unikać, jest mostkowanie (łączenie) przewodu neutralnego (N) z przewodem ochronnym (PE) za wyłącznikiem różnicowoprądowym. Takie połączenie sprawia, że prąd powraca do źródła przez przewód PE, omijając różnicówkę. Skutkuje to albo ciągłym wyzwalaniem RCD (tzw. fałszywe zadziałania), albo, co gorsza, uniemożliwia jego skuteczne działanie w sytuacji realnego zagrożenia porażeniem.

Zasilanie od góry czy od dołu? Wyjaśniamy standardy montażu

Kwestia kierunku podłączenia zasilania do różnicówki od góry czy od dołu jest często przedmiotem dyskusji. Technicznie rzecz biorąc, wiele urządzeń tego typu jest zaprojektowanych tak, aby działać poprawnie w obu konfiguracjach. Jednakże, zaleca się przestrzeganie standardów i instrukcji producenta. Zazwyczaj zasilanie podłącza się od góry, co zapewnia lepszą czytelność schematu instalacji i ułatwia ewentualne prace serwisowe. Zawsze warto sprawdzić oznaczenia na obudowie urządzenia oraz zalecenia zawarte w jego instrukcji obsługi, aby mieć pewność prawidłowego montażu.

Schemat podłączenia różnicówki trójfazowej (400V) dla instalacji siłowej

Podłączenie wyłącznika różnicowoprądowego w instalacji trójfazowej jest bardziej złożone niż w przypadku instalacji jednofazowej, ale zasady bezpieczeństwa pozostają te same. Pamiętaj o bezwzględnym odłączeniu zasilania przed rozpoczęciem prac.

Diagram 2: Prawidłowe podłączenie czterech przewodów (L1, L2, L3, N)

Oto instrukcja krok po kroku, jak prawidłowo podłączyć trójfazową różnicówkę (3P+N) wraz z wyłącznikami nadprądowymi:

1. Odłączenie zasilania: Pierwszy i najważniejszy krok. Upewnij się, że główne zasilanie trójfazowe jest odłączone i sprawdź brak napięcia.
2. Podłączenie trzech przewodów fazowych (L1, L2, L3): Przewody fazowe zasilające należy podłączyć do górnych zacisków wejściowych oznaczonych jako "L1", "L2", "L3" na wyłączniku różnicowoprądowym.
3. Podłączenie przewodu neutralnego (N): Przewód neutralny zasilający należy podłączyć do górnego zacisku wejściowego oznaczonego jako "N" na wyłączniku różnicowoprądowym.
4. Podłączenie wyjść różnicówki do wyłączników nadprądowych: Z dolnych zacisków wyjściowych różnicówki (oznaczonych jako "L1", "L2", "L3", "N") poprowadź przewody do wejść odpowiednich wyłączników nadprądowych. Mogą to być zarówno wyłączniki trójfazowe, jak i jednofazowe, w zależności od potrzeb.
5. Podłączenie przewodów do odbiorników: Z wyjść wyłączników nadprądowych poprowadź przewody fazowe i neutralne do odbiorników trójfazowych (np. silników) i jednofazowych (np. gniazd).
6. Podłączenie przewodu ochronnego (PE): Podobnie jak w instalacji jednofazowej, przewód ochronny (PE) nie przechodzi przez różnicówkę. Należy go podłączyć bezpośrednio do szyny PE w rozdzielnicy i rozprowadzić do wszystkich punktów wymagających uziemienia.
7. Sprawdzenie poprawności połączeń: Przed ponownym załączeniem zasilania dokładnie sprawdź wszystkie połączenia pod kątem ich poprawności i pewności.

Czy zawsze trzeba podłączać przewód N do różnicówki trójfazowej?

W przypadku standardowych instalacji trójfazowych, w których występują zarówno odbiorniki trójfazowe, jak i jednofazowe, podłączenie przewodu neutralnego (N) do czterobiegunowego wyłącznika różnicowoprądowego (3P+N) jest absolutnie konieczne. Różnicówka musi mieć możliwość porównania prądów wejściowych i wyjściowych we wszystkich aktywnych torach, w tym w torze neutralnym, aby mogła prawidłowo funkcjonować i wykrywać prądy upływowe. Istnieją specjalistyczne, trójbiegunowe wyłączniki różnicowoprądowe (3P) bez toru N, ale stosuje się je w bardzo specyficznych instalacjach, gdzie nie ma odbiorników jednofazowych i nie ma potrzeby kontrolowania przewodu neutralnego. W większości przypadków, dla bezpieczeństwa i prawidłowego działania, podłączenie N jest niezbędne.

A może RCBO? Schemat podłączenia różnicówki zintegrowanej z wyłącznikiem nadprądowym

Alternatywą dla stosowania oddzielnych urządzeń wyłącznika różnicowoprądowego i wyłącznika nadprądowego jest zastosowanie wyłącznika RCBO (Residual Current Breaker with Overcurrent protection). Jest to jedno urządzenie, które łączy w sobie funkcje obu tych zabezpieczeń, oferując wygodę i oszczędność miejsca.

Kiedy warto postawić na kompaktowe rozwiązanie 2w1 (RCBO)?

Wyłączniki RCBO są doskonałym rozwiązaniem w sytuacjach, gdy liczy się każdy centymetr wolnego miejsca w rozdzielnicy. Ich główną zaletą jest kompaktowa budowa, która pozwala na zastąpienie dwóch urządzeń jednym, co znacząco redukuje zajmowaną przestrzeń. Są one szczególnie polecane do zabezpieczania pojedynczych, kluczowych obwodów, takich jak obwód pralki, zmywarki czy lodówki, gdzie wymagana jest podwójna ochrona. W rozbudowanych instalacjach, gdzie przestrzeń w rozdzielnicy jest ograniczona, RCBO może być również efektywnym sposobem na zwiększenie liczby zabezpieczanych obwodów bez konieczności wymiany całej rozdzielnicy.

Diagram 3: Jak podłączyć RCBO, by zaoszczędzić miejsce w rozdzielnicy?

Podłączenie wyłącznika RCBO jest zazwyczaj prostsze niż w przypadku oddzielnych urządzeń. RCBO posiada jedno wejście zasilające dla przewodu fazowego (L) i jedno dla przewodu neutralnego (N) (w przypadku wersji jednofazowej). Zasilanie podłącza się do górnych zacisków, zgodnie z oznaczeniami. Następnie, z dolnych zacisków wyjściowych RCBO, prowadzimy przewody do chronionego obwodu. Warto zaznaczyć, że przewód ochronny (PE) nadal podłączany jest bezpośrednio do szyny PE w rozdzielnicy, tak jak w przypadku standardowej różnicówki. Dzięki temu, że RCBO integruje funkcję wyłącznika nadprądowego, nie ma potrzeby podłączania go do dodatkowego MCB.

Najgroźniejsze błędy montażowe – tego bezwzględnie unikaj!

Podczas montażu wyłącznika różnicowoprądowego popełnienie pewnych błędów może nie tylko skutkować jego nieprawidłowym działaniem, ale również stworzyć realne zagrożenie dla życia i zdrowia. Oto najczęściej spotykane i najbardziej niebezpieczne pomyłki, których należy bezwzględnie unikać.

Błąd #1: Połączenie (zmostkowanie) przewodu N z PE za różnicówką

Jest to zdecydowanie najpoważniejszy i najczęściej popełniany błąd podczas instalacji różnicówki. Polega on na połączeniu przewodu neutralnego (N) z przewodem ochronnym (PE) w obwodzie za wyłącznikiem różnicowoprądowym. W prawidłowej instalacji przewód PE służy wyłącznie do uziemienia obudów urządzeń i nie bierze udziału w normalnym przepływie prądu roboczego. Kiedy N zostanie zmostkowane z PE za RCD, część prądu wraca do źródła przez przewód PE, omijając mechanizm pomiarowy różnicówki. Skutkuje to dwoma głównymi problemami: po pierwsze, różnicówka może zacząć działać nieprawidłowo, wyzwalając się bez powodu (tzw. prąd upływowy płynie przez PE, który jest połączony z N). Po drugie, i co gorsza, w przypadku rzeczywistego porażenia, różnicówka może nie zadziałać wcale, ponieważ prąd upływowy będzie częściowo wracał przez zmostkowany przewód PE, nie powodując wystarczającej różnicy prądów.

Błąd #2: Pomylenie zacisków wejściowych z wyjściowymi

Kolejnym błędem, który może prowadzić do nieprawidłowego działania urządzenia, jest pomylenie zacisków wejściowych z wyjściowymi. Oznacza to podłączenie zasilania do zacisków, które są przeznaczone do podłączenia obwodów odbiorczych, a odbiorników do zacisków zasilających. Choć w niektórych przypadkach wyłącznik może w takiej konfiguracji działać, jest to niezgodne z zaleceniami producenta i może wpływać na jego parametry pracy lub nawet prowadzić do uszkodzenia. Zawsze należy dokładnie zapoznać się z oznaczeniami na obudowie urządzenia i schematem podłączenia, aby uniknąć tej pomyłki.

Błąd #3: Podłączenie w starej instalacji dwuprzewodowej bez PE – czy to bezpieczne?

Podłączenie wyłącznika różnicowoprądowego w starszych instalacjach elektrycznych, które posiadają tylko dwa przewody (fazowy L i neutralny N) i nie mają przewodu ochronnego (PE), jest kwestią problematyczną. Technicznie jest możliwe podłączenie RCD w takiej instalacji, ale należy mieć świadomość, że nie zapewnia to pełnej ochrony przeciwporażeniowej. Głównym celem RCD jest ochrona przed porażeniem poprzez szybkie odcięcie zasilania w przypadku prądu upływowego, który często pojawia się na skutek uszkodzenia izolacji obudowy urządzenia. W instalacji bez przewodu PE, nawet jeśli RCD zadziała, obudowa urządzenia pozostanie pod napięciem, co nadal stanowi zagrożenie. Dlatego w takich przypadkach RCD jest rozwiązaniem częściowym, a priorytetem powinno być wykonanie modernizacji instalacji do standardu trójprzewodowego (L, N, PE), co pozwoli na pełne wykorzystanie możliwości ochronnych wyłącznika.

Instalacja zakończona: Jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu wyłącznika różnicowoprądowego kluczowe jest upewnienie się, że działa on prawidłowo i zapewnia oczekiwany poziom bezpieczeństwa. Istnieją proste metody weryfikacji, a także sytuacje, w których niezbędna jest pomoc specjalisty.

Obowiązkowy test! Rola przycisku "TEST" i jak często go używać

Każdy wyłącznik różnicowoprądowy wyposażony jest w przycisk "TEST", który służy do symulowania prądu upływowego i sprawdzania poprawności działania mechanizmu wyzwalającego. Naciśnięcie tego przycisku powinno spowodować natychmiastowe wyłączenie RCD. Jest to prosta i szybka metoda weryfikacji, którą należy przeprowadzać regularnie. Zaleca się wykonywanie testu przyciskiem "TEST" co najmniej raz na miesiąc lub raz na kwartał. Regularne testowanie pozwala upewnić się, że urządzenie jest sprawne i gotowe do działania w sytuacji awaryjnej.

Co zrobić, gdy różnicówka wybija od razu po podłączeniu?

Jeśli po podłączeniu zasilania wyłącznik różnicowoprądowy natychmiast się wyzwala (tzw. wybija), oznacza to, że w obwodzie występuje prąd upływowy lub doszło do błędu montażowego. Najczęstsze przyczyny to:

• Błędne podłączenie: Najczęściej jest to wspomniane wcześniej zmostkowanie przewodu neutralnego (N) z przewodem ochronnym (PE) za RCD.
• Prąd upływowy w instalacji lub urządzeniach: Może on być spowodowany uszkodzoną izolacją przewodów, wilgocią lub wadliwym urządzeniem podłączonym do obwodu.
• Uszkodzenie samego wyłącznika różnicowoprądowego: Choć rzadziej, może się zdarzyć, że samo urządzenie jest wadliwe.

Aby zlokalizować problem, należy odłączyć wszystkie obwody od różnicówki, a następnie podłączać je pojedynczo, obserwując, który z nich powoduje wyzwolenie zabezpieczenia. W przypadku braku możliwości samodzielnego zidentyfikowania przyczyny, konieczna jest pomoc elektryka.

Przeczytaj również: Co warto wiedzieć o złączu ATX? Wskazówki dotyczące zasilania komputera.

Pomiary pomontażowe – kiedy nie obędzie się bez wizyty elektryka z uprawnieniami?

Po każdej instalacji lub modyfikacji instalacji elektrycznej, w tym po podłączeniu wyłącznika różnicowoprądowego, wykonanie profesjonalnych pomiarów pomontażowych przez kwalifikowanego elektryka z uprawnieniami (np. SEP) jest nie tylko zalecane, ale często wymagane przepisami. Tylko specjalista z odpowiednim sprzętem jest w stanie przeprowadzić pełną weryfikację bezpieczeństwa instalacji. Niezbędne pomiary obejmują między innymi: rezystancję izolacji przewodów, impedancję pętli zwarcia, a także czasy i prądy wyzwolenia wyłącznika różnicowoprądowego. Tylko wyniki tych pomiarów mogą w pełni potwierdzić, że instalacja została wykonana prawidłowo, jest bezpieczna w użytkowaniu i spełnia wszystkie normy techniczne.
