Rozdzielnica elektryczna, często nazywana tablicą rozdzielczą, to serce Twojej domowej instalacji elektrycznej. To właśnie tutaj energia elektryczna jest bezpiecznie rozdzielana na poszczególne obwody zasilające oświetlenie, gniazda czy urządzenia. Zrozumienie jej działania, prawidłowy opis i dbałość o jej stan techniczny to fundament bezpieczeństwa i niezawodności całego domu. W tym przewodniku przeprowadzimy Cię przez wszystkie kluczowe aspekty, abyś czuł się pewnie w swojej elektrycznej przestrzeni.
Dlaczego prawidłowy opis i zrozumienie rozdzielni to fundament bezpieczeństwa w Twoim domu?
Rozdzielnica elektryczna, choć często pozostaje w cieniu, jest jednym z najważniejszych elementów zapewniających bezpieczeństwo Tobie i Twojej rodzinie, a także chroniących cenne urządzenia przed uszkodzeniem. Można ją porównać do cichego strażnika, który czuwa nad prawidłowym przepływem prądu i reaguje w sytuacjach kryzysowych. Jej prawidłowe funkcjonowanie, a także czytelność i dokładność opisu, są absolutnie kluczowe dla szybkiego reagowania w razie awarii, zapobiegania pożarom czy ochronie przed porażeniem prądem.
Rozdzielnica elektryczna – cichy strażnik Twojej instalacji
Wyobraź sobie rozdzielnicę jako centrum dowodzenia Twojej domowej sieci elektrycznej. To tutaj prąd z sieci energetycznej trafia do głównego zabezpieczenia, a następnie jest dystrybuowany do poszczególnych obwodów. W jej wnętrzu znajdują się kluczowe urządzenia zabezpieczające, takie jak wyłączniki nadprądowe i różnicowoprądowe, które mają za zadanie chronić instalację i jej użytkowników przed niebezpiecznymi skutkami zwarć, przeciążeń czy wyładowań. Bez sprawnej i dobrze zaprojektowanej rozdzielnicy, cała instalacja jest narażona na ryzyko.
Co zyskujesz dzięki czytelnej i dobrze zorganizowanej tablicy rozdzielczej?
Posiadanie czytelnie opisanej i logicznie uporządkowanej rozdzielnicy przynosi szereg wymiernych korzyści. Po pierwsze, znacznie ułatwia identyfikację ewentualnych awarii. Gdy wybijesz bezpiecznik, natychmiast wiesz, który obwód przestał działać czy to gniazdka w kuchni, oświetlenie w sypialni, czy może bojler. Po drugie, zwiększa bezpieczeństwo podczas prac serwisowych. Elektryk (lub Ty, jeśli masz odpowiednie uprawnienia) może szybko i precyzyjnie odłączyć zasilanie tylko dla konkretnego obwodu, nie wyłączając całego domu. Po trzecie, to po prostu większy komfort użytkowania i świadomość, że Twoja instalacja jest bezpieczna i zgodna z obowiązującymi przepisami. To inwestycja w Twój spokój ducha.
Anatomia domowej rozdzielnicy: Poznaj kluczowe komponenty i ich role
Zanim zagłębimy się w szczegóły, warto poznać podstawowe "narzędzia", które znajdziesz wewnątrz swojej rozdzielnicy. Zrozumienie ich funkcji to pierwszy krok do świadomego zarządzania domową instalacją elektryczną i oceny jej stanu. Każdy element ma swoje ściśle określone zadanie, a ich współdziałanie zapewnia bezpieczeństwo i funkcjonalność.
Rozłącznik izolacyjny (wyłącznik główny) – Twój pierwszy przycisk bezpieczeństwa
Wyłącznik główny, często nazywany rozłącznikiem izolacyjnym, to najważniejszy element zabezpieczający w całej rozdzielnicy. Jego główną funkcją jest możliwość całkowitego odłączenia zasilania całej instalacji elektrycznej w budynku. Jest to kluczowe narzędzie w sytuacjach awaryjnych, takich jak pożar, poważne uszkodzenie instalacji, czy też podczas wykonywania prac konserwacyjnych lub remontowych, które wymagają pewności, że prąd jest całkowicie odcięty. To Twój pierwszy i najważniejszy przycisk bezpieczeństwa.
Wyłączniki nadprądowe, czyli popularne "eski" – strażnicy poszczególnych obwodów
Wyłączniki nadprądowe, potocznie zwane "eskami", to te małe, dźwigienkowe przełączniki, które widzisz w każdej rozdzielnicy. Ich zadaniem jest ochrona poszczególnych obwodów elektrycznych przed skutkami zwarć i przeciążeń. Zwarcia to nagłe, bardzo silne przepływy prądu spowodowane np. uszkodzeniem izolacji, a przeciążenia to zbyt długotrwałe obciążenie obwodu większą mocą niż jest w stanie bezpiecznie przenieść. W obu przypadkach "eska" zadziała, odcinając zasilanie w danym obwodzie, zanim przewody zdążą się przegrzać, co mogłoby doprowadzić do pożaru. Chronią one więc zarówno instalację, jak i Ciebie.
Wyłącznik różnicowoprądowy (RCD) – niezawodna ochrona przed porażeniem
Wyłącznik różnicowoprądowy (RCD, z ang. Residual Current Device) to element, który ratuje życie. Jego główną funkcją jest ochrona przed porażeniem prądem elektrycznym. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym i powracającego w przewodzie neutralnym. Jeśli wykryje, że prąd "ucieka" inną drogą (np. przez ciało człowieka dotykającego uszkodzonego urządzenia), natychmiast, w ułamku sekundy, odcina zasilanie. W nowoczesnych instalacjach domowych jest to element obowiązkowy, często stosowany w obwodach łazienkowych, kuchennych czy zewnętrznych, gdzie ryzyko porażenia jest większe.
Ochronnik przepięciowy (SPD) – tarcza chroniąca sprzęt AGD i RTV przed burzą
Ochronnik przepięciowy (SPD, z ang. Surge Protective Device) to Twój cyfrowy strażnik przed nagłymi skokami napięcia. Chroni on całą instalację oraz podłączone do niej urządzenia elektroniczne od telewizora i komputera, po lodówkę i pralkę przed uszkodzeniem spowodowanym przepięciami. Takie przepięcia mogą być wywołane przez wyładowania atmosferyczne (burze), ale także przez awarie w sieci energetycznej czy włączanie urządzeń o dużej mocy. SPD działa jak zawór bezpieczeństwa, odprowadzając nadmiar energii do ziemi, zanim zdąży ona uszkodzić Twój sprzęt. To stosunkowo niewielki koszt w porównaniu do wartości chronionych urządzeń.
Listwy zaciskowe N i PE – fundament porządku i prawidłowych połączeń
W każdej rozdzielnicy znajdziesz również listwy zaciskowe oznaczone jako N (neutralny) i PE (ochronny). Listwa N służy do połączenia wszystkich przewodów neutralnych z instalacji, natomiast listwa PE gromadzi wszystkie przewody ochronne, które są podłączone do uziemienia. Ich prawidłowe i uporządkowane połączenie jest absolutnie kluczowe dla bezpieczeństwa i poprawnego działania instalacji. Zapewniają one stabilne i bezpieczne punkty połączeń, zapobiegając luźnym stykom, które mogłyby prowadzić do awarii lub niebezpiecznych sytuacji.
Dodatkowe moduły: Lampki kontrolne, zegary i inne przydatne akcesoria
Oprócz podstawowych elementów zabezpieczających, w rozdzielnicy mogą znaleźć się również inne moduły, które zwiększają jej funkcjonalność i komfort użytkowania. Lampki kontrolne informują o obecności napięcia na poszczególnych fazach, co jest przydatne podczas diagnostyki. Zegary sterujące pozwalają na automatyczne włączanie i wyłączanie urządzeń o określonych porach na przykład oświetlenia zewnętrznego czy ogrzewania. Mogą tam również znajdować się styczniki (sterujące większymi obciążeniami) czy liczniki energii. Te dodatki sprawiają, że rozdzielnica staje się bardziej inteligentnym centrum zarządzania energią w Twoim domu.

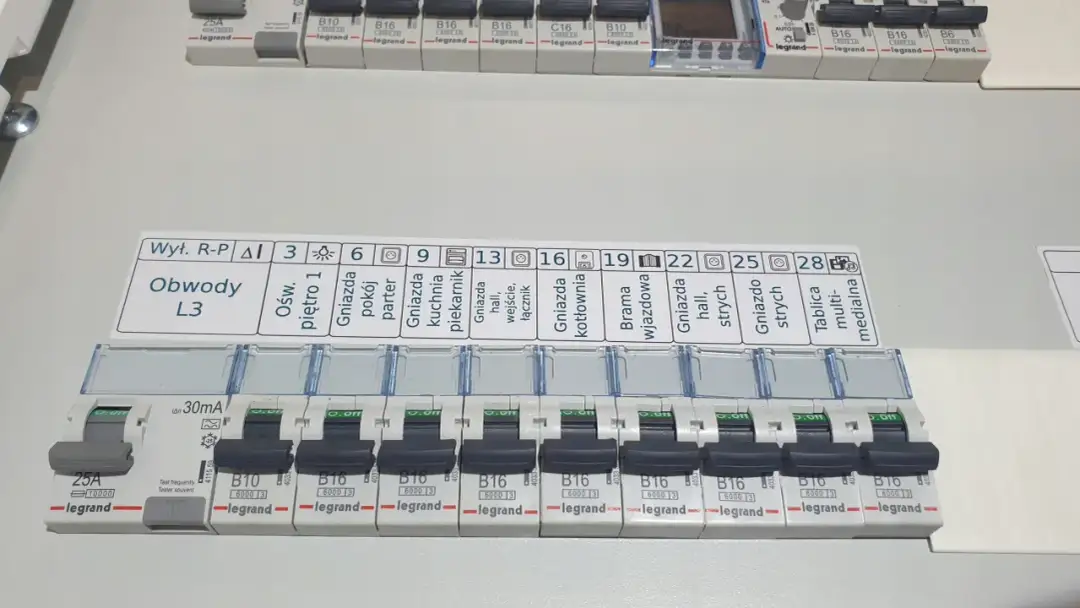

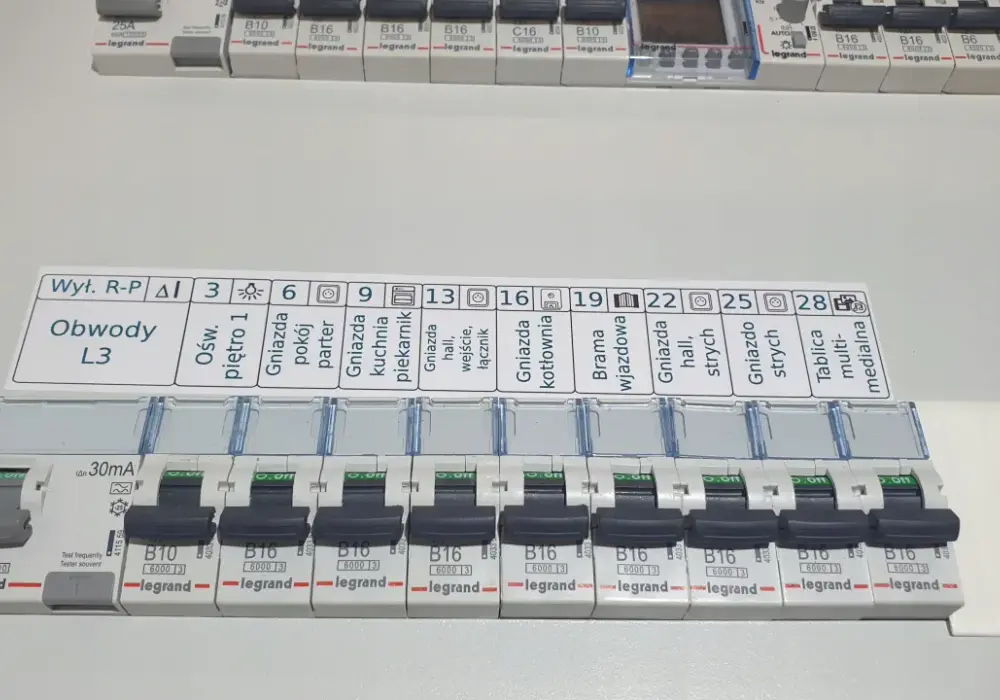

Jak krok po kroku stworzyć profesjonalny opis rozdzielni elektrycznej?
Profesjonalny opis rozdzielnicy to nie tylko kwestia estetyki, choć schludnie wyglądająca tablica robi dobre wrażenie. Przede wszystkim jest to kluczowy element zapewniający bezpieczeństwo i funkcjonalność instalacji. Dobrze opisana rozdzielnica pozwala na szybką i bezbłędną identyfikację każdego obwodu, co jest nieocenione w sytuacjach awaryjnych i podczas prac serwisowych. Zapomnij o nieczytelnych bazgrołach postaw na profesjonalizm.
Zasada numer jeden: Jeden obwód, jeden precyzyjny opis
Podstawowa i najważniejsza zasada tworzenia opisu rozdzielnicy brzmi: każdy aparat modułowy (wyłącznik) powinien mieć swój jednoznaczny i precyzyjny opis. Co to oznacza w praktyce? Opis powinien jasno i zwięźle informować, jakie konkretnie urządzenie lub grupa urządzeń jest przez dany wyłącznik zabezpieczana. Zamiast ogólnikowego "gniazda", napisz "Gniazda kuchnia", zamiast "światło", użyj "Oświetlenie salon". Precyzja jest kluczem do zrozumienia i bezpieczeństwa.
Metody opisywania – od etykiet z drukarki po gotowe systemy modułowe
Istnieje kilka sprawdzonych metod tworzenia opisów rozdzielnic, a wybór zależy od Twoich preferencji i budżetu. Najprostszym rozwiązaniem, choć często najmniej trwałym, są ręcznie pisane etykiety. Lepszym wyborem są etykiety drukowane, na przykład przy użyciu specjalnej drukarki do etykiet, które są czytelniejsze i bardziej odporne na ścieranie. Najbardziej profesjonalnym i trwałym rozwiązaniem są modułowe systemy opisowe oferowane przez producentów rozdzielnic. Są one zazwyczaj zintegrowane z obudową i odporne na warunki panujące w rozdzielnicy, takie jak temperatura czy wilgoć.
Przykładowy, wzorowy opis dla mieszkania i domu jednorodzinnego
Aby ułatwić Ci zadanie, przygotowałem przykładowe opisy, które możesz zastosować w swoim domu lub mieszkaniu:
-
Mieszkanie:
- Oświetlenie przedpokój
- Gniazda przedpokój
- Oświetlenie kuchnia
- Gniazda kuchnia (część 1)
- Gniazda kuchnia (część 2)
- Płyta indukcyjna
- Lodówka
- Oświetlenie łazienka
- Gniazda łazienka (z RCD)
- Pralka
- Oświetlenie salon
- Gniazda salon (część 1)
- Gniazda salon (część 2)
- Telewizor/Multimedia
- Oświetlenie sypialnia
- Gniazda sypialnia
- Oświetlenie pokój dziecięcy
- Gniazda pokój dziecięcy
- Gniazdo balkonowe
-
Dom jednorodzinny (dodatkowo):
- Oświetlenie garaż
- Gniazda garaż
- Brama garażowa
- Oświetlenie taras
- Gniazda taras
- Pompa CO
- Wentylacja
- System alarmowy
- Kamery
- Ogrzewanie podłogowe (pokój X)
Pamiętaj, że kluczem jest precyzja i zrozumiałość. Jeśli masz wątpliwości, lepiej opisać obwód bardziej szczegółowo niż zbyt ogólnie.
Jakich skrótów i sformułowań unikać, aby opis był zrozumiały dla każdego?
Aby opis rozdzielnicy był w pełni zrozumiały, należy unikać pewnych pułapek. Przede wszystkim, nie stosuj niejasnych skrótów, które mogą być zrozumiałe tylko dla Ciebie lub dla konkretnego elektryka. Sformułowania typu "Ogólne", "Różne", "Gniazda ogólne" czy "Światło" są zbyt lakoniczne i mogą prowadzić do pomyłek. Również odręczne, nieczytelne opisy są niedopuszczalne. Zamiast tego, postaw na pełne nazwy pomieszczeń i funkcji, np. "Gniazda warsztat", "Oświetlenie podjazd", "Zasilanie pieca gazowego". Pamiętaj, że opis powinien być zrozumiały nie tylko dla Ciebie, ale również dla każdego elektryka, który będzie miał do czynienia z Twoją instalacją w przyszłości.

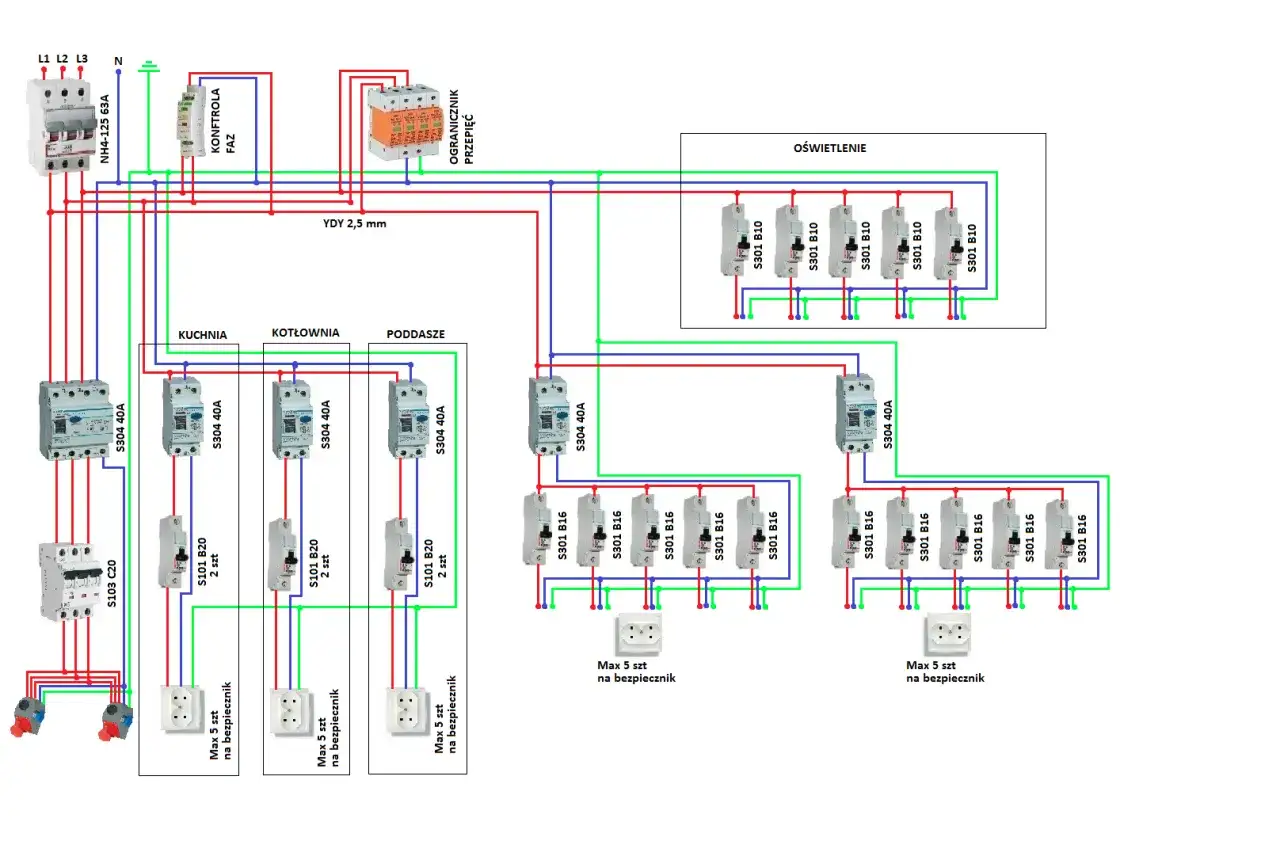

Schemat rozdzielni elektrycznej – mapa Twojej domowej instalacji
Schemat elektryczny instalacji, a w szczególności schemat jednokreskowy rozdzielnicy, to coś więcej niż tylko formalność. To niezwykle cenne narzędzie, które pełni rolę mapy Twojego domu w kontekście elektryczności. Jest to niezbędny element dokumentacji, który znacząco ułatwia pracę każdemu elektrykowi, a także Tobie, gdy będziesz chciał zrozumieć, jak działa Twoja instalacja.
Dlaczego schemat jednokreskowy jest tak ważny dla każdego elektryka?
Schemat jednokreskowy to graficzne przedstawienie całej instalacji elektrycznej w sposób uproszczony, ale kompletny. Pokazuje on, jak poszczególne obwody są połączone, jakie zabezpieczenia są zastosowane i jak prąd dociera do każdego punktu. Dla elektryka jest to nieoceniona pomoc podczas diagnostyki i usuwania awarii. Pozwala szybko zlokalizować problem, zrozumieć jego przyczynę i zaplanować naprawę. Ułatwia również ewentualne modyfikacje instalacji, zapewniając, że nowe elementy zostaną podłączone poprawnie i bezpiecznie. Bez schematu, praca elektryka staje się znacznie trudniejsza i czasochłonna.
Jak czytać podstawowe symbole na schemacie rozdzielni?
Schematy elektryczne posługują się specyficznym językiem symboli graficznych. Oto kilka podstawowych, które możesz spotkać w schemacie rozdzielni:
- Kwadrat z pionową kreską: Symbol wyłącznika nadprądowego (eski).
- Kwadrat z literą "A" lub "F" w kółku: Symbol wyłącznika różnicowoprądowego (RCD).
- Trójkąt lub spirala: Symbol ochronnika przepięciowego (SPD).
- Kółko z krzyżem: Symbol gniazda elektrycznego.
- Kółko z "żarówką" w środku: Symbol punktu oświetleniowego.
- Prostokąt z linią przekątną: Symbol licznika energii elektrycznej.
- Linie proste: Symbolizują przewody elektryczne.
Zapoznanie się z tymi podstawowymi symbolami pozwoli Ci lepiej zrozumieć strukturę Twojej instalacji.
Gdzie przechowywać dokumentację techniczną, by była zawsze pod ręką?
Posiadanie aktualnej dokumentacji technicznej, w tym schematu rozdzielnicy, to jedno, ale jej odpowiednie przechowywanie to drugie. Najlepszym rozwiązaniem jest umieszczenie jej w bezpiecznym i łatwo dostępnym miejscu. Możesz ją schować w specjalnej teczce obok rozdzielnicy (np. w metalowej obudowie, jeśli ją posiadasz), w segregatorze z ważnymi dokumentami domowymi, lub w formie cyfrowej, zapisanej na pendrivie lub w chmurze. Kluczowe jest, aby dokumentacja była zawsze aktualna po każdej większej modyfikacji instalacji należy ją zaktualizować.
Rodzaje rozdzielnic – jaką wybrać do mieszkania, a jaką do domu?
Rynek oferuje szeroki wybór rozdzielnic elektrycznych, różniących się konstrukcją, materiałem wykonania czy przeznaczeniem. Wybór odpowiedniego typu jest kluczowy i zależy od wielu czynników, takich jak miejsce montażu, estetyka pomieszczenia, wymogi dotyczące trwałości, a także od Twoich przyszłych planów związanych z rozbudową instalacji.
Rozdzielnice natynkowe kontra podtynkowe – kwestia estetyki i miejsca montażu
Podstawowy podział rozdzielnic dotyczy sposobu ich montażu. Rozdzielnice podtynkowe są wpuszczane w ścianę, dzięki czemu są mniej widoczne i doskonale komponują się z wystrojem wnętrza, zwłaszcza w nowo budowanych lub gruntownie remontowanych domach. Ich montaż wymaga jednak odpowiedniego przygotowania wnęki w ścianie. Rozdzielnice natynkowe natomiast montuje się bezpośrednio na powierzchni ściany. Są one prostsze w instalacji, co czyni je dobrym wyborem w przypadku remontów, modernizacji istniejących instalacji lub gdy estetyka nie jest priorytetem (np. w piwnicy, garażu, kotłowni).
Z tworzywa czy metalowa? Która obudowa sprawdzi się lepiej?
Obudowy rozdzielnic wykonuje się najczęściej z dwóch materiałów: tworzywa sztucznego lub metalu. Rozdzielnice z tworzywa są zazwyczaj lżejsze, tańsze i łatwiejsze w obróbce. Dobrze sprawdzają się w warunkach domowych, gdzie nie są narażone na intensywne uszkodzenia mechaniczne. Rozdzielnice metalowe są natomiast znacznie bardziej wytrzymałe, odporne na uszkodzenia mechaniczne i ogień, co czyni je idealnym wyborem do miejsc o podwyższonym ryzyku, takich jak warsztaty, garaże czy pomieszczenia przemysłowe. Warto też zwrócić uwagę na stopień ochrony IP, który określa odporność obudowy na wnikanie ciał stałych i wody.
Jak dobrać rozmiar rozdzielnicy, by zostawić miejsce na przyszłą rozbudowę?
Jednym z najczęstszych błędów popełnianych przy wyborze rozdzielnicy jest zakup modelu o zbyt małej liczbie modułów. Pamiętaj, że Twoje potrzeby elektryczne mogą się zmieniać. Zgodnie z danymi Zaxonsem.pl, warto przewidzieć przyszłe potrzeby i wybrać rozdzielnicę o większej pojemności, niż wynikałoby to z obecnych wymagań. Pozostawienie rezerwy miejsca na przyszłą rozbudowę (np. dodanie nowych obwodów, instalacji inteligentnego domu, czy też po prostu wymiana starych zabezpieczeń na nowsze) to inwestycja, która zaprocentuje w przyszłości, eliminując potrzebę kosztownych przeróbek. Zazwyczaj zaleca się, aby wolne było co najmniej 20-30% dostępnych modułów.
Zgodnie z normą PN-EN 61439, każda rozdzielnica niskiego napięcia musi spełniać rygorystyczne wymagania konstrukcyjne i techniczne, zapewniając bezpieczeństwo użytkowania.
Najważniejsze normy i przepisy w Polsce – co musisz wiedzieć?
Instalacja elektryczna w Twoim domu, a w szczególności rozdzielnica, musi być zgodna z obowiązującymi w Polsce normami i przepisami prawnymi. Jest to nie tylko wymóg formalny, ale przede wszystkim gwarancja bezpieczeństwa dla Ciebie, Twojej rodziny i Twojego mienia. Niewiedza w tym zakresie nie zwalnia z odpowiedzialności.
Norma PN-EN 61439 jako fundament prawny dla każdej rozdzielnicy
Kluczowym dokumentem regulującym zasady projektowania, budowy i weryfikacji rozdzielnic niskiego napięcia w Polsce jest norma PN-EN 61439. Jest to kompleksowy zbiór wymagań, który określa m.in. cechy konstrukcyjne, parametry techniczne, wytrzymałość elektryczną i mechaniczną, a także zasady przeprowadzania testów i weryfikacji gotowego zestawu. Norma ta zapewnia, że rozdzielnica jest bezpieczna w użytkowaniu i spełnia określone standardy jakości. Każdy producent i instalator ma obowiązek stosowania się do jej zapisów.
Wymagania dotyczące montażu: Dostępność, wysokość i bezpieczne otoczenie
Przepisy i normy określają również precyzyjne wytyczne dotyczące montażu rozdzielnicy. Musi ona być zainstalowana w miejscu suchym, łatwo dostępnym i przewiewnym. Zazwyczaj montuje się ją na wysokości umożliwiającej komfortową obsługę, czyli zazwyczaj od 1,1 do 1,85 metra od poziomu podłogi. Ważne jest również, aby w jej bezpośrednim otoczeniu nie znajdowały się materiały łatwopalne ani inne elementy, które mogłyby stanowić zagrożenie. Dostęp do rozdzielnicy powinien być nieograniczony, aby w razie potrzeby można było szybko zareagować.
Kiedy wymagany jest przegląd instalacji elektrycznej i co on obejmuje?
Zgodnie z przepisami, każda instalacja elektryczna w budynku powinna być poddawana okresowym przeglądom, zazwyczaj co 5 lat. Jest to obowiązek właściciela obiektu. Przegląd taki obejmuje szereg czynności, mających na celu sprawdzenie stanu technicznego całej instalacji. Elektryk sprawdzi m.in. stan przewodów, połączeń, zabezpieczeń, wykona pomiary rezystancji izolacji, ciągłości połączeń ochronnych oraz skuteczności ochrony przeciwporażeniowej. Regularne przeglądy są kluczowe dla utrzymania bezpieczeństwa i zapobiegania potencjalnym awariom.
Tych 5 błędów unikaj jak ognia przy planowaniu i opisywaniu rozdzielni
Wiele problemów z instalacją elektryczną, a co za tym idzie, potencjalnych zagrożeń, wynika z powtarzających się, prostych błędów popełnianych na etapie planowania, montażu lub eksploatacji rozdzielnicy. Świadomość tych pułapek pozwoli Ci uniknąć kosztownych napraw i zapewnić bezpieczeństwo.
Błąd #1: Brak jakiegokolwiek opisu lub nieczytelne, odręczne notatki
To jeden z najczęstszych i najbardziej niebezpiecznych błędów. Brak opisu lub stosowanie nieczytelnych, odręcznych notatek sprawia, że identyfikacja poszczególnych obwodów staje się niemal niemożliwa. W sytuacji awaryjnej, gdy liczy się każda sekunda, brak jasnego oznaczenia może prowadzić do paniki, błędnych decyzji i zwiększać ryzyko porażenia prądem lub pożaru. Profesjonalny, czytelny opis to absolutna podstawa.
Błąd #2: Zbyt mała rozdzielnica bez rezerwy na nowe obwody
Instalowanie rozdzielnicy, która jest idealnie dopasowana do obecnych potrzeb, bez żadnej rezerwy, to prosta droga do przyszłych problemów. Nowoczesne domy wymagają coraz więcej obwodów nowe urządzenia AGD, systemy inteligentnego domu, dodatkowe oświetlenie. Brak miejsca na przyszłą rozbudowę oznacza konieczność wymiany całej rozdzielnicy lub instalowania dodatkowych puszek, co generuje niepotrzebne koszty i komplikacje. Zawsze wybieraj rozdzielnicę z zapasem.
Błąd #3: Mieszanie obwodów oświetleniowych z gniazdkami pod jednym zabezpieczeniem
Zgodnie z zasadami prawidłowego projektowania instalacji elektrycznych, obwody oświetleniowe i obwody gniazdkowe powinny być rozdzielone i zabezpieczone niezależnie. Łączenie ich pod jednym wyłącznikiem nadprądowym jest błędem. W przypadku zwarcia lub przeciążenia w gniazdku, wyłącznik zadziała, odcinając zasilanie nie tylko dla gniazd, ale również dla całego oświetlenia w danym pomieszczeniu, co jest bardzo niewygodne i może być niebezpieczne w miejscach, gdzie potrzebne jest stałe źródło światła.
Błąd #4: Brak aktualizacji opisu po modernizacji instalacji
Instalacja elektryczna nie jest tworem statycznym. Często dokonujemy w niej drobnych lub większych zmian dodajemy nowe gniazdko, zmieniamy przeznaczenie pomieszczenia, dobudowujemy oświetlenie. Po każdej takiej modyfikacji kluczowe jest niezwłoczne zaktualizowanie opisu w rozdzielnicy. Nieaktualny opis jest równie niebezpieczny, a czasem nawet bardziej, niż jego całkowity brak, ponieważ może wprowadzać w błąd i prowadzić do nieprawidłowych działań.
Przeczytaj również: Intel Xeon E5 - czy to dobry wybór do profesjonalnych zastosowań? Recenzja i porównanie.
Błąd #5: Samodzielne modyfikacje bez uprawnień – igranie z ogniem
Prace przy instalacji elektrycznej, a zwłaszcza przy rozdzielnicy, są niezwykle niebezpieczne i wymagają odpowiedniej wiedzy, doświadczenia oraz uprawnień. Samodzielne próby modyfikacji, napraw czy rozbudowy instalacji bez posiadania kwalifikacji to igranie z ogniem. Ryzyko porażenia prądem, spowodowania zwarcia prowadzącego do pożaru, czy też uszkodzenia samej instalacji jest ogromne. Wszelkie prace elektryczne zlecaj wyłącznie wykwalifikowanym i uprawnionym elektrykom.
