Czy zdarzyło Ci się, że nagle przestało działać światło w samochodzie, a domowe gniazdko milczy jak zaklęte? Bardzo często winowajcą jest przepalony bezpiecznik. Ten artykuł to Twój praktyczny przewodnik, który krok po kroku nauczy Cię, jak samodzielnie i bezpiecznie zdiagnozować sprawność bezpiecznika za pomocą multimetru, oszczędzając Twój czas i pieniądze.
Jak sprawdzić bezpiecznik miernikiem, aby szybko zdiagnozować usterkę
- Użyj multimetru w trybie testu ciągłości (sygnał dźwiękowy) lub pomiaru rezystancji (omy).
- Zawsze odłączaj zasilanie i wyjmuj bezpiecznik z gniazda przed pomiarem, aby zapewnić bezpieczeństwo i dokładność.
- Sprawny bezpiecznik wyda sygnał dźwiękowy lub pokaże bardzo niską rezystancję (bliską 0 Ω).
- Przepalony bezpiecznik nie wyda sygnału lub pokaże nieskończoną rezystancję (OL).
- Wizualna inspekcja może pomóc, ale pomiar miernikiem jest zawsze pewniejszy.
Dlaczego sprawne bezpieczniki to fundament bezpieczeństwa Twojego auta i domu?
Bezpieczniki to niedoceniani bohaterowie naszych instalacji elektrycznych, zarówno w domu, jak i w samochodzie. Ich rola jest kluczowa dla ochrony urządzeń i, co najważniejsze, dla naszego bezpieczeństwa. Zrozumienie ich funkcji to pierwszy krok do skutecznej diagnostyki.

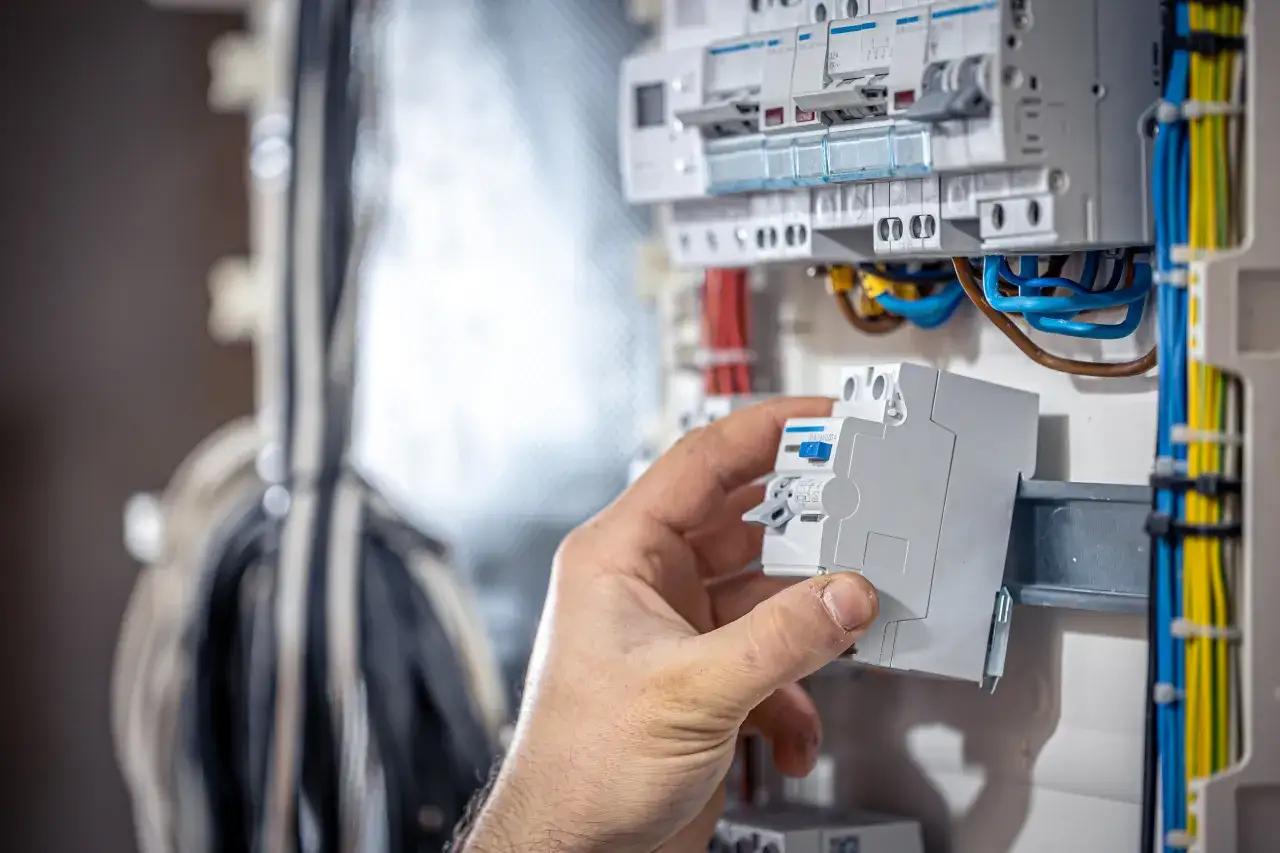

Rola bezpiecznika: mały bohater chroniący przed wielką awarią
Bezpiecznik to element wykonawczy w obwodzie elektrycznym, którego zadaniem jest ochrona instalacji i podłączonych do niej urządzeń przed skutkami nadmiernego przepływu prądu. Działa na zasadzie prostego mechanizmu: w jego wnętrzu znajduje się cienki drucik lub metalowy element, który pod wpływem zbyt wysokiego natężenia prądu (spowodowanego np. zwarciem lub przeciążeniem obwodu) nagrzewa się i przepala, przerywając tym samym przepływ prądu. Chroni to przed uszkodzeniem sprzętu, a w skrajnych przypadkach nawet przed pożarem czy porażeniem prądem. Jest to element jednorazowego użytku po przepaleniu nadaje się tylko do wymiany.
Kiedy należy podejrzewać, że bezpiecznik jest winowajcą?
Objawy sugerujące przepalony bezpiecznik są zazwyczaj dość oczywiste i nagłe. W samochodzie może to być brak działania radia, świateł, wycieraczek czy innych elektrycznych akcesoriów. W domu nagle przestaje działać lampa, lodówka, komputer lub cały obwód w jednym z pomieszczeń. Jeśli zauważysz taką nagłą awarię konkretnego urządzenia lub grupy urządzeń, bezpiecznik jest zazwyczaj pierwszą i najprostszą rzeczą, którą powinieneś sprawdzić. To często szybsze i tańsze rozwiązanie niż wzywanie fachowca.
Niezbędne narzędzie: Jaki miernik wybrać i jak go przygotować do pracy?
Aby skutecznie sprawdzić bezpiecznik, potrzebujesz multimetru. To uniwersalne narzędzie, które przyda się do wielu innych zadań w gospodarstwie domowym czy przy samochodzie. Dowiedz się, jaki miernik będzie odpowiedni i jak się z nim zapoznać.
Multimetr uniwersalny: Twój osobisty diagnosta
Multimetr, zwany też miernikiem uniwersalnym, to elektroniczne urządzenie pomiarowe, które pozwala na pomiar różnych wielkości elektrycznych. W kontekście sprawdzania bezpieczników, najważniejsze funkcje to pomiar ciągłości obwodu oraz pomiar rezystancji (oporności). Dla początkujących użytkowników, najlepszym wyborem będzie cyfrowy multimetr, ponieważ jego odczyty są jasne i łatwe do zinterpretowania na ekranie LCD, w przeciwieństwie do starszych modeli analogowych z ruchomą wskazówką.
Sondy, pokrętło, wyświetlacz – szybki przegląd budowy miernika
Każdy multimetr posiada kilka kluczowych elementów. Wyświetlacz pokazuje wynik pomiaru. Pokrętło wyboru funkcji służy do ustawienia miernika na konkretny tryb pomiaru. Gniazda to porty, do których podłączamy sondy pomiarowe zazwyczaj są to: gniazdo "COM" (wspólne, do podłączenia czarnej sondy) oraz gniazda oznaczone symbolami napięcia, prądu i rezystancji (np. "VΩmA", do podłączenia czerwonej sondy). Sondy pomiarowe (jedna czarna, jedna czerwona) to przewody zakończone ostrymi metalowymi końcówkami, które przykłada się do badanego elementu.
Kluczowe ustawienia miernika do testowania bezpieczników: Dwie niezawodne metody
Multimetr oferuje dwie główne metody sprawdzenia ciągłości bezpiecznika. Obie są skuteczne, ale różnią się sposobem interpretacji wyników. Poniżej znajdziesz szczegółowe instrukcje, jak ustawić miernik dla każdej z nich.
Metoda nr 1: Test ciągłości obwodu z sygnałem dźwiękowym – najszybsza diagnoza
Jest to moja ulubiona metoda, ponieważ jest szybka i intuicyjna. Aby ją zastosować, ustaw pokrętło wyboru funkcji multimetru na symbol ciągłości obwodu. Zazwyczaj jest on oznaczony jako ikona głośnika lub symbol fali dźwiękowej. Po ustawieniu miernika w tym trybie, zbliż do siebie końcówki obu sond. Jeśli miernik jest sprawny, powinieneś usłyszeć wyraźny sygnał dźwiękowy. Ten dźwięk oznacza, że obwód jest zamknięty. W przypadku sprawdzania bezpiecznika, sygnał dźwiękowy oznaczać będzie, że bezpiecznik jest sprawny. Brak sygnału dźwiękowego po przyłożeniu sond do końcówek bezpiecznika jest jednoznacznym sygnałem, że jest on przepalony.
Metoda nr 2: Pomiar rezystancji (omomierz) – gdy potrzebujesz potwierdzenia w liczbach
Ta metoda daje nam konkretną wartość liczbową, która potwierdza sprawność bezpiecznika. Ustaw pokrętło multimetru na pomiar rezystancji, oznaczony grecką literą omega (Ω). Następnie wybierz najniższy dostępny zakres pomiarowy, zazwyczaj jest to 200 Ω. Jest to ważne, aby uzyskać jak najdokładniejszy odczyt dla elementów o niskiej rezystancji. Po przyłożeniu sond do końcówek bezpiecznika, sprawny element powinien wykazywać bardzo niską rezystancję, bliską zeru. Wartość poniżej 1 Ω jest dobrym wskaźnikiem sprawności. Jeśli na wyświetlaczu pojawi się symbol "OL" (co oznacza "Over Load" lub nieskończoność) lub po prostu cyfra "1" na skrajnej lewej stronie wyświetlacza, oznacza to, że obwód jest przerwany i bezpiecznik jest przepalony.
Bezpieczeństwo przede wszystkim! O czym bezwzględnie pamiętać przed pomiarem?
Praca z elektrycznością zawsze wiąże się z ryzykiem. Dlatego kwestie bezpieczeństwa są absolutnie priorytetowe. Niezależnie od tego, czy sprawdzasz bezpiecznik w samochodzie, czy w domowej instalacji, musisz przestrzegać kilku podstawowych zasad.
Odłącz zasilanie – krok, którego nie można pominąć
To absolutnie najważniejsza zasada bezpieczeństwa. Pomiar bezpiecznika, gdy obwód jest pod napięciem, grozi porażeniem prądem, uszkodzeniem multimetru, a nawet wywołaniem zwarcia. W samochodzie oznacza to wyłączenie zapłonu i wyjęcie kluczyków ze stacyjki. W domu należy odłączyć urządzenie od gniazdka lub, jeśli sprawdzasz bezpiecznik w skrzynce rozdzielczej, wyłączyć odpowiedni wyłącznik nadprądowy (tzw. "eska"). Nigdy nie ryzykuj pomiaru "na żywca".
Dlaczego wyjęcie bezpiecznika z gniazda to dobry pomysł?
Choć w niektórych przypadkach można sprawdzić bezpiecznik bez jego wyjmowania, zdecydowanie zalecam jego wyjęcie. Pozwala to na precyzyjny pomiar samego elementu, eliminując wpływ innych komponentów obwodu, które mogłyby być podłączone równolegle. Wyjęcie bezpiecznika minimalizuje również ryzyko przypadkowego zwarcia podczas przykładań sond, co jest szczególnie ważne dla osób początkujących.
Jak sprawdzić bezpiecznik miernikiem? Instrukcja krok po kroku
Teraz, gdy znasz podstawy i zasady bezpieczeństwa, przejdźmy do praktyki. Poniżej znajdziesz szczegółową instrukcję, która poprowadzi Cię przez cały proces sprawdzania bezpiecznika multimetrem.
Krok 1: Przygotowanie miernika i wybór metody (ciągłość lub rezystancja)
Najpierw upewnij się, że sondy pomiarowe są prawidłowo podłączone do multimetru: czarna sonda do gniazda "COM", a czerwona do gniazda oznaczonego symbolami napięcia, rezystancji i prądu (np. "VΩmA"). Następnie ustaw pokrętło wyboru funkcji na jedną z dwóch metod, które omówiliśmy: test ciągłości (symbol głośnika) lub pomiar rezystancji (symbol Ω, najniższy zakres). Pamiętaj, aby przed pomiarem sprawdzić działanie miernika, zbliżając do siebie końcówki sond powinien pojawić się sygnał dźwiękowy lub odczyt bliski zeru.
Krok 2: Zlokalizowanie i bezpieczne wyjęcie bezpiecznika
Następnie musisz zlokalizować bezpiecznik, który chcesz sprawdzić. W samochodach skrzynki bezpieczników znajdują się zazwyczaj pod deską rozdzielczą lub pod maską silnika. W domach skrzynka z bezpiecznikami (rozdzielnica) znajduje się zazwyczaj w przedpokoju lub piwnicy. Według danych elektryk.expert, przed pomiarem należy bezwzględnie odłączyć zasilanie. Po zlokalizowaniu bezpiecznika, ostrożnie go wyjmij. W przypadku bezpieczników samochodowych, które bywają ciasno osadzone, najlepiej użyć specjalnego ściągacza (często dołączanego do zestawu z samochodem) lub małych szczypiec. Unikaj wyciągania ich gołymi palcami, zwłaszcza jeśli są gorące lub trudno dostępne.
Krok 3: Prawidłowe przyłożenie sond pomiarowych
Gdy bezpiecznik jest już wyjęty, przyłóż sondy multimetru do jego metalowych końcówek. W przypadku bezpieczników samochodowych płytkowych, dotknij metalowych blaszek wystających z plastikowej obudowy. W bezpiecznikach szklanych, przyłóż sondy do metalowych kapsli na obu końcach rurki. Kluczowe jest zapewnienie dobrego kontaktu lekko dociśnij sondy do metalu. Nie przykładaj sond do plastikowej obudowy bezpiecznika, ponieważ nie uzyskasz wtedy prawidłowego odczytu.
Krok 4: Analiza wyniku – co mówi Ci Twój miernik?
Po przyłożeniu sond do bezpiecznika, obserwuj wyświetlacz multimetru i nasłuchuj ewentualnego sygnału dźwiękowego. Ten krok jest kluczowy do zrozumienia, czy bezpiecznik jest sprawny, czy wymaga wymiany. Poniżej wyjaśniamy szczegółowo, jak interpretować te odczyty.
Jak odczytać wynik z miernika? Prosta ściągawka dla każdego
Interpretacja wyników pomiaru multimetrem jest prosta, gdy wiesz, czego szukać. Oto jasne wskazówki, które pomogą Ci szybko ocenić stan bezpiecznika.
Sygnał dźwiękowy lub wartość bliska zeru: Masz sprawny bezpiecznik!
Jeśli pracujesz w trybie testu ciągłości i Twój multimetr wydaje ciągły sygnał dźwiękowy po przyłożeniu sond do bezpiecznika, oznacza to, że obwód jest zamknięty, a bezpiecznik jest w pełni sprawny. Podobnie, jeśli przełączyłeś się na pomiar rezystancji i na wyświetlaczu widzisz wartość bardzo bliską zeru, na przykład 0.1 Ω, 0.2 Ω, a nawet 0.5 Ω, możesz być pewien, że bezpiecznik działa prawidłowo. Taka niska rezystancja świadczy o tym, że prąd może przez niego swobodnie przepływać bez przeszkód.
Cisza lub symbol nieskończoności ("OL"): Bezpiecznik jest przepalony i wymaga wymiany
W trybie testu ciągłości, brak sygnału dźwiękowego po przyłożeniu sond do końcówek bezpiecznika jest jednoznacznym sygnałem, że obwód jest przerwany. Oznacza to, że wewnętrzny drucik bezpiecznika uległ przepaleniu. Podobnie, jeśli używasz trybu pomiaru rezystancji, a na wyświetlaczu multimetru pojawia się symbol "OL" (Over Load) lub "1" po lewej stronie, świadczy to o nieskończonej rezystancji. Jak podaje elektryk.expert, wynik "OL" lub "1" na wyświetlaczu świadczy o przepaleniu bezpiecznika. W obu przypadkach oznacza to, że bezpiecznik nie przewodzi prądu i wymaga natychmiastowej wymiany.
Testowanie różnych typów bezpieczników: Czy są jakieś różnice?
Choć zasada działania multimetru jest taka sama, różne typy bezpieczników mogą wymagać nieco innego podejścia do ich zlokalizowania i wyjęcia. Poznaj specyfikę testowania najpopularniejszych rodzajów.
Sprawdzanie bezpiecznika samochodowego (płytkowego)
Bezpieczniki samochodowe, zwane też "blade fuses", są najczęściej spotykane w pojazdach. Mają plastikową obudowę w różnych kolorach, które odpowiadają ich wartościom prądowym, oraz metalowe "łopatki" do podłączenia. Zwykle można je znaleźć w skrzynkach bezpieczników pod maską lub w kabinie pasażerskiej. Choć czasami można zauważyć przepalony drucik przez przezroczystą obudowę, pomiar multimetrem jest zawsze pewniejszy, zwłaszcza gdy uszkodzenie jest subtelne lub drucik jest słabo widoczny. Pamiętaj, aby przed sprawdzeniem wyłączyć zapłon.

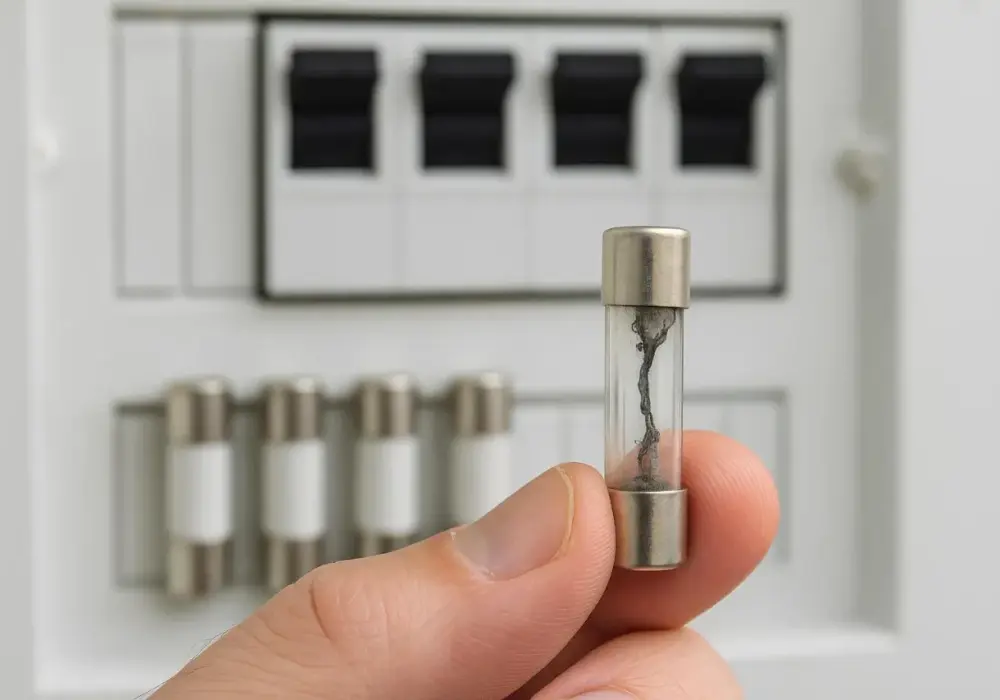

Sprawdzanie bezpiecznika szklanego (rurkowego) w sprzęcie RTV/AGD
Bezpieczniki szklane, czyli rurkowe, często znajdziemy w starszym sprzęcie elektronicznym, audio-wideo, a także w niektórych urządzeniach AGD. Są one zazwyczaj wykonane ze szklanej rurki z metalowymi kapslami na końcach. Wiele z nich ma przezroczystą obudowę, co ułatwia wizualną ocenę widać przerwany drucik. Jednak nawet w tym przypadku, multimetr daje 100% pewności co do jego sprawności. Kluczowe jest odłączenie urządzenia od źródła zasilania przed próbą wyjęcia i sprawdzenia bezpiecznika.
Sprawdzanie bezpiecznika automatycznego ("eski") – czy to w ogóle możliwe?
Bezpieczniki automatyczne, potocznie nazywane "eskami" lub wyłącznikami nadprądowymi, to zupełnie inna kategoria. W przeciwieństwie do bezpieczników topikowych, które przepalają się, "eski" są zaprojektowane tak, aby "wybić" obwód w przypadku przeciążenia lub zwarcia, a następnie można je ponownie załączyć. Nie sprawdza się ich multimetrem w taki sam sposób, jak bezpieczników topikowych. Ich diagnoza polega na sprawdzeniu, czy dźwignia jest w pozycji "ON" (załączony) czy "OFF" (wyłączony/wybity). Jeśli jest wybity, można spróbować go ponownie załączyć. Multimetr może być użyty do sprawdzenia ciągłości obwodu po jego załączeniu, ale nie do diagnozy samego "przepalenia" w rozumieniu bezpiecznika topikowego.
Najczęstsze błędy podczas sprawdzania bezpiecznika i jak ich unikać
Nawet proste zadania mogą prowadzić do błędów, zwłaszcza gdy jest się początkującym. Zwróć uwagę na najczęstsze pomyłki, aby ich uniknąć i zapewnić sobie bezpieczeństwo oraz prawidłowy wynik pomiaru.
Błąd nr 1: Pomiar "pod napięciem" – dlaczego to niebezpieczne?
To najpoważniejszy błąd, który może mieć tragiczne konsekwencje. Pomiar bezpiecznika, gdy obwód jest pod napięciem, grozi porażeniem prądem, uszkodzeniem drogiego multimetru, a nawet wywołaniem zwarcia, które może spowodować pożar. Zawsze, ale to zawsze, upewnij się, że zasilanie jest odłączone przed jakimkolwiek kontaktem z elementami instalacji elektrycznej.
Błąd nr 2: Złe ustawienie pokrętła multimetru
Jeśli ustawisz multimetr na niewłaściwy tryb pomiaru na przykład na pomiar napięcia zamiast ciągłości lub rezystancji nie uzyskasz żadnego sensownego odczytu. Może to prowadzić do błędnej diagnozy, frustracji i straty czasu. Zawsze dwukrotnie sprawdź, czy pokrętło jest ustawione na właściwy tryb przed przyłożeniem sond do bezpiecznika.
Błąd nr 3: Słaby styk sond pomiarowych z bezpiecznikiem
Nawet jeśli masz prawidłowo ustawiony miernik i odłączone zasilanie, słaby kontakt między sondami a metalowymi końcówkami bezpiecznika może spowodować brak odczytu lub niestabilny, migoczący wynik. Może to zostać błędnie zinterpretowane jako przepalony bezpiecznik. Upewnij się, że sondy mają pewny i stabilny kontakt z metalowymi elementami bezpiecznika. Lekkie dociśnięcie zazwyczaj wystarczy.
Co zrobić po diagnozie? Dalsze kroki po sprawdzeniu bezpiecznika
Po sprawdzeniu bezpiecznika miernikiem masz dwie możliwości: jest sprawny lub przepalony. W zależności od wyniku, czekają Cię dalsze kroki. Poniżej znajdziesz wskazówki, co robić w obu przypadkach.
Sprawny bezpiecznik, a problem nadal występuje: Gdzie szukać przyczyny?
Jeśli multimetr potwierdził sprawność bezpiecznika, a problem z działaniem urządzenia lub obwodu nadal występuje, oznacza to, że przyczyna leży gdzie indziej. Możliwe przyczyny to: uszkodzone okablowanie (przerwane przewody, przetarte izolacje), awaria samego urządzenia (np. uszkodzony silnik, płyta główna), problem z innym bezpiecznikiem w tym samym obwodzie, awaria elementu, który bezpiecznik miał chronić, luźne połączenie. W takiej sytuacji, jeśli nie jesteś pewien dalszych kroków, warto rozważyć pomoc wykwalifikowanego elektryka lub mechanika.
Przeczytaj również: Jak napisać angażujący tekst oferty na stronę internetową?
Przepalony bezpiecznik: Jak dobrać i wymienić go na nowy?
Jeśli Twój pomiar wykazał, że bezpiecznik jest przepalony, musisz go wymienić. Kluczowe jest dobranie bezpiecznika o identycznych parametrach. Nowy bezpiecznik musi mieć taką samą wartość prądu (amperażu), zaznaczoną na jego obudowie (np. 10A, 20A) oraz, jeśli to możliwe, takie samo napięcie znamionowe. Ważny jest również typ bezpiecznika (płytkowy, szklany, itp.). Nigdy nie używaj bezpiecznika o wyższym amperażu niż oryginalny może to prowadzić do poważnych uszkodzeń instalacji, urządzeń, a nawet pożaru! Wymiana jest prosta: po upewnieniu się, że zasilanie jest odłączone, po prostu wyjmij stary bezpiecznik i włóż nowy w jego miejsce.
