Niewłaściwe podłączenie wyłącznika nadprądowego, potocznie zwanego "eską", może mieć poważne konsekwencje dla bezpieczeństwa całej instalacji elektrycznej, a nawet życia. Ten artykuł rozwieje wszelkie wątpliwości dotyczące prawidłowej metody montażu, wyjaśniając obowiązujące standardy, techniczne uzasadnienia oraz potencjalne ryzyka związane z odstępstwami od przyjętych zasad.
Dlaczego pytanie "z góry czy z dołu" jest kluczowe dla bezpieczeństwa Twojej instalacji?
To pozornie proste pytanie dotyczące podłączenia wyłącznika nadprądowego ma fundamentalne znaczenie dla bezpieczeństwa i funkcjonalności całej instalacji elektrycznej. Nie chodzi tu tylko o to, jak coś zrobić, ale przede wszystkim o to, dlaczego tak należy to zrobić, aby zapewnić maksymalne bezpieczeństwo wszystkim użytkownikom i wykonawcom prac serwisowych.
Pozorne błahy dylemat o realnych konsekwencjach
W świecie elektryki nawet najdrobniejsze odstępstwa od przyjętych norm i standardów mogą prowadzić do bardzo poważnych zagrożeń. Mowa tu nie tylko o ryzyku porażenia prądem, ale także o możliwości wystąpienia pożaru czy uszkodzenia cennego sprzętu elektronicznego. Ujednolicenie praktyk instalacyjnych jest kluczowe dla zapewnienia bezpieczeństwa na każdym etapie od montażu, przez użytkowanie, aż po ewentualne prace konserwacyjne.
Co na ten temat mówi fachowa "sztuka instalatorska"?
Pojęcie "sztuki instalatorskiej" obejmuje zbiór najlepszych praktyk, norm technicznych oraz wieloletnich doświadczeń zdobytych przez elektryków. To właśnie te zasady dyktują standardy, które gwarantują bezpieczeństwo i niezawodność instalacji elektrycznych. W Polsce, podobnie jak w wielu innych krajach, istnieje powszechnie przyjęta i stosowana zasada dotycząca kierunku podłączenia wyłączników nadprądowych, która jest integralną częścią tej "sztuki".
Złota zasada elektryków: Jak prawidłowo i jednoznacznie podłączyć wyłącznik nadprądowy?

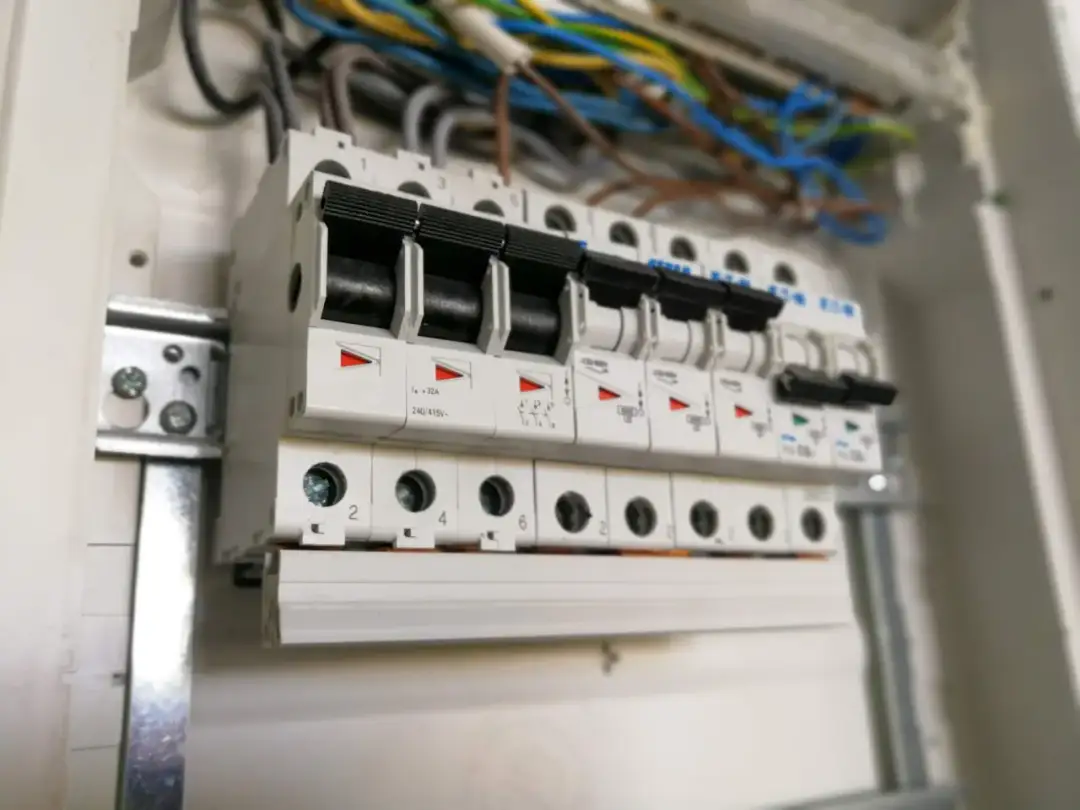

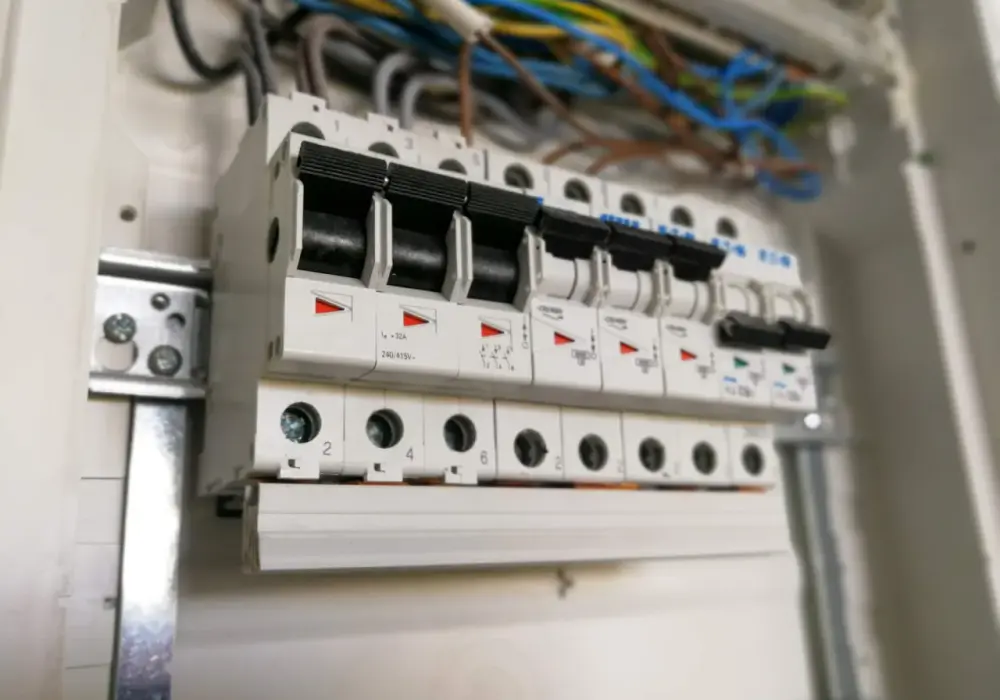

Zgodnie z powszechnie przyjętą i stosowaną w Polsce zasadą, która jest fundamentem dobrej praktyki instalatorskiej, zasilanie do wyłącznika nadprądowego zawsze podłącza się do jego górnych zacisków, a odpływ do zacisków dolnych. Jest to tak zwana "złota zasada", która zapewnia czytelność i bezpieczeństwo każdej instalacji.
Zasilanie ZAWSZE na górne zaciski – standard, którego należy się trzymać
Podłączenie przewodu fazowego i neutralnego pochodzącego z głównej rozdzielnicy lub poprzedniego zabezpieczenia do górnych zacisków wyłącznika nadprądowego jest standardem. Ta konwencja ułatwia identyfikację i serwisowanie instalacji przez każdego wykwalifikowanego elektryka, niezależnie od tego, kto pierwotnie wykonał montaż. Zapewnia to spójność i przewidywalność w każdym projekcie.
Odpływ na dolne zaciski – logiczne zamknięcie obwodu
Przewody prowadzące do zabezpieczanego obwodu, takie jak te zasilające gniazdka czy oświetlenie, powinny być podłączone do dolnych zacisków wyłącznika. Taka konfiguracja jest logiczna i intuicyjna tworzy jasny i zrozumiały przepływ energii "z góry na dół" przez aparat zabezpieczający, co dodatkowo zwiększa czytelność schematu instalacji.

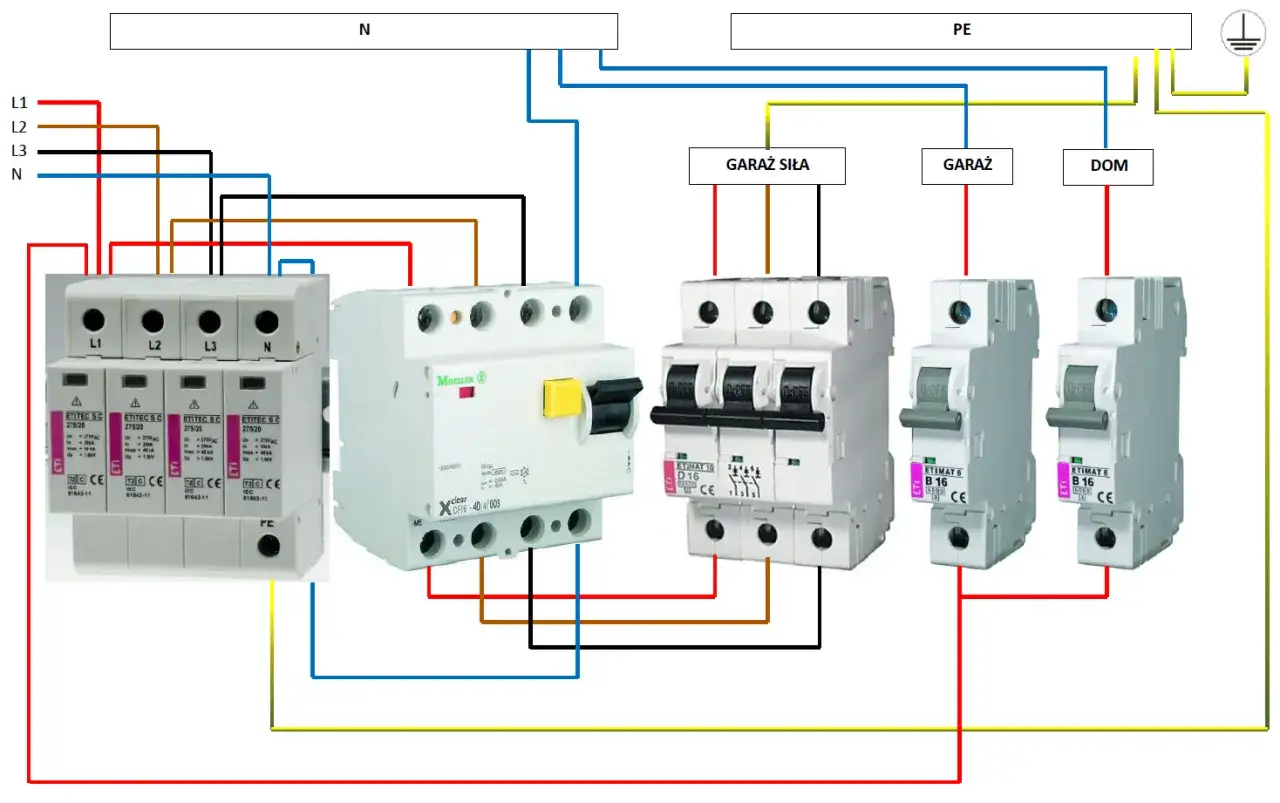

Wizualizacja poprawnego podłączenia: Schemat dla laika
Wyobraź sobie prąd elektryczny, który "wpływa" do wyłącznika nadprądowego od góry, przechodzi przez jego mechanizmy zabezpieczające, a następnie "wypływa" dołem, kierując się do chronionych urządzeń. Taki prosty obraz wizualny pomaga zrozumieć logikę prawidłowego podłączenia, które jest kluczowe dla bezpieczeństwa.
Skąd wzięła się ta reguła? Logika i bezpieczeństwo ponad wszystko
Ta powszechnie stosowana "złota zasada" nie jest przypadkowa ani arbitralna. Wynika ona z głębokich przesłanek logicznych oraz, co najważniejsze, z troski o bezpieczeństwo. Jest to efekt wieloletnich doświadczeń w branży elektrycznej i procesów standaryzacji, mających na celu minimalizację ryzyka.
Czytelność rozdzielnicy: Dlaczego każdy elektryk musi myśleć tak samo?
Ujednolicony sposób podłączania wyłączników nadprądowych sprawia, że każda rozdzielnica elektryczna staje się "przejrzysta" i zrozumiała dla każdego wykwalifikowanego elektryka. W sytuacji awarii lub konieczności wprowadzenia zmian, specjalista natychmiast wie, gdzie szukać źródła zasilania, a gdzie znajdują się odpływy do poszczególnych obwodów. Minimalizuje to ryzyko popełnienia błędu w stresujących warunkach.
Bezpieczeństwo podczas serwisu – jak uniknąć śmiertelnego błędu przy wyłączonym aparacie
To jeden z kluczowych argumentów przemawiających za stosowaniem "złotej zasady". Nawet po wyłączeniu wyłącznika nadprądowego (przełączeniu go w pozycję "OFF"), jego górne zaciski nadal pozostają pod napięciem, ponieważ są bezpośrednio połączone ze źródłem zasilania. Dzięki standardowemu podłączeniu, każdy elektryk wie, że te zaciski są potencjalnie niebezpieczne. Zapobiega to przypadkowemu porażeniu prądem podczas prac serwisowych, ponieważ bezpieczne są zazwyczaj tylko dolne zaciski, gdy aparat jest wyłączony.
Przewidywalność instalacji jako fundament profesjonalizmu
Przewidywalność jest absolutnym fundamentem profesjonalizmu w dziedzinie elektryki. Standardowe podłączenie eliminuje potrzebę domysłów i znacząco redukuje ryzyko błędów ludzkich, które mogłyby wynikać z różnorodnych, niestandardowych praktyk. Buduje to zaufanie do instalacji oraz do osób, które ją wykonują i serwisują.
A co, jeśli podłączę odwrotnie? Analiza techniczna i potencjalne ryzyko
Podłączenie wyłącznika nadprądowego "od dołu", czyli zasilanie do dolnych zacisków, a odpływ do górnych, jest niezgodne z przyjętymi standardami. Choć w niektórych przypadkach może nie prowadzić do natychmiastowej awarii, niesie ze sobą szereg potencjalnych problemów i zagrożeń.
Czy nowoczesny wyłącznik zadziała podłączony "od dołu"? Prawda o normie PN-EN 60898-1
Warto zaznaczyć, że większość nowoczesnych wyłączników nadprądowych, które spełniają wymagania normy PN-EN 60898-1, jest zaprojektowana w taki sposób, aby ich mechanizmy zabezpieczające człon przeciążeniowy i człon zwarciowy działały poprawnie niezależnie od kierunku przepływu prądu. Wielu renomowanych producentów, takich jak Schneider Electric, potwierdza w swojej dokumentacji technicznej możliwość zasilania ich aparatów z obu stron. Oznacza to, że technicznie aparat prawdopodobnie zadziała, ale nie czyni to takiego podłączenia prawidłowym ani bezpiecznym w dłuższej perspektywie.
Niezgodność ze sztuką: Jakie mogą być konsekwencje podczas odbioru instalacji?
Podłączenie wyłącznika "od dołu" jest uznawane za niezgodne z dobrą praktyką instalatorską. Może to prowadzić do problemów podczas formalnego odbioru instalacji przez uprawnionego elektryka. W skrajnych przypadkach instalacja może nie zostać dopuszczona do użytku, a wykonawca może zostać zobowiązany do poprawienia błędów. Co więcej, w przypadku wystąpienia awarii, nieprawidłowe podłączenie może skutkować utratą gwarancji producenta na urządzenie lub nawet problemami z odszkodowaniem od ubezpieczyciela.
Ryzyko porażenia prądem: Realne zagrożenie przy niestandardowym montażu
Najpoważniejszym ryzykiem związanym z podłączeniem "od dołu" jest potencjalne zagrożenie porażeniem prądem dla osób wykonujących prace serwisowe. Elektryk, który jest przyzwyczajony do standardowego podłączenia (zasilanie od góry), może błędnie założyć, że po wyłączeniu aparatu jego górne zaciski są bezpieczne. W przypadku podłączenia odwrotnego, to właśnie te górne zaciski będą nadal pod napięciem, stwarzając śmiertelne zagrożenie. To właśnie dla ochrony życia i zdrowia serwisantów wprowadzono i stosuje się "złotą zasadę".
Czy od tej reguły istnieją jakiekolwiek wyjątki?
Choć "złota zasada" podłączania wyłączników nadprądowych jest powszechnie stosowana i zalecana, istnieją pewne specyficzne sytuacje lub typy aparatów, w których należy zachować szczególną ostrożność lub postępować zgodnie z innymi, ściśle określonymi wytycznymi. Jednakże, nawet w tych przypadkach, kluczowe jest kierowanie się dokumentacją producenta.
Zawsze czytaj instrukcję! Kiedy producent dopuszcza inne rozwiązanie?
Fundamentalną zasadą, którą należy stosować w każdej sytuacji, jest bezwarunkowe zapoznanie się z dokumentacją techniczną konkretnego urządzenia. Producenci mogą dopuszczać lub nawet zalecać inny kierunek podłączenia dla specyficznych modeli lub w określonych zastosowaniach. Chociaż takie przypadki są rzadkością i zawsze są wyraźnie opisane w instrukcji, to właśnie dokumentacja producenta jest zawsze nadrzędnym źródłem informacji w stosunku do ogólnych zasad instalatorskich.
Wyłączniki RCBO (różnicowoprądowe z członem nadprądowym) – tutaj nie ma miejsca na dowolność
Wyłączniki typu RCBO, które łączą w sobie funkcje wyłącznika różnicowoprądowego i nadprądowego, są aparatami o bardziej złożonej konstrukcji. W ich przypadku kierunek podłączenia jest często ściśle określony przez producenta i niezachowanie tego wymogu może prowadzić do nieprawidłowego działania urządzenia, a nawet jego uszkodzenia. Błąd w podłączeniu kierunkowym dla wyłącznika RCBO jest traktowany jako poważne uchybienie instalacyjne.
Zasilanie rozdzielnicy szyną grzebieniową od dołu – popularny błąd czy dopuszczalna praktyka?
Często spotykaną praktyką jest podłączanie szyny grzebieniowej do dolnych zacisków wyłączników nadprądowych, co może sugerować zasilanie "od dołu". Należy jednak pamiętać, że sama szyna jest tylko elementem dystrybucyjnym. Kluczowe jest to, skąd prąd dociera do tej szyny. Zgodnie z zasadą, zasilanie główne (przewód doprowadzający prąd do szyny) powinno być podłączone do górnych zacisków pierwszego aparatu w szeregu lub do dedykowanych zacisków zasilających szynę. Samo fizyczne podłączenie szyny od dołu nie zmienia faktu, że górne zaciski aparatu są przeznaczone dla zasilania obwodu, a dolne dla odpływu.
Instrukcja krok po kroku: Jak podłączyć "eskę" bezpiecznie i zgodnie z zasadami?
Prawidłowe podłączenie wyłącznika nadprądowego to nie tylko teoria, ale przede wszystkim precyzyjne i świadome działanie. Postępując zgodnie z poniższymi krokami, zapewnisz bezpieczeństwo i zgodność z obowiązującymi standardami.
Krok 1: Bezpieczeństwo to podstawa – bezwzględnie wyłącz zasilanie
Przed przystąpieniem do jakichkolwiek prac przy rozdzielnicy elektrycznej, bezwzględnie odłącz zasilanie główne. Jest to absolutnie najważniejszy krok, którego pominięcie może skończyć się tragicznie. Po wyłączeniu zasilania, zawsze zweryfikuj brak napięcia za pomocą odpowiedniego miernika, takiego jak próbniki napięcia lub multimetru.
Krok 2: Przygotowanie przewodów – jak prawidłowo zdjąć izolację i zarobić końcówki

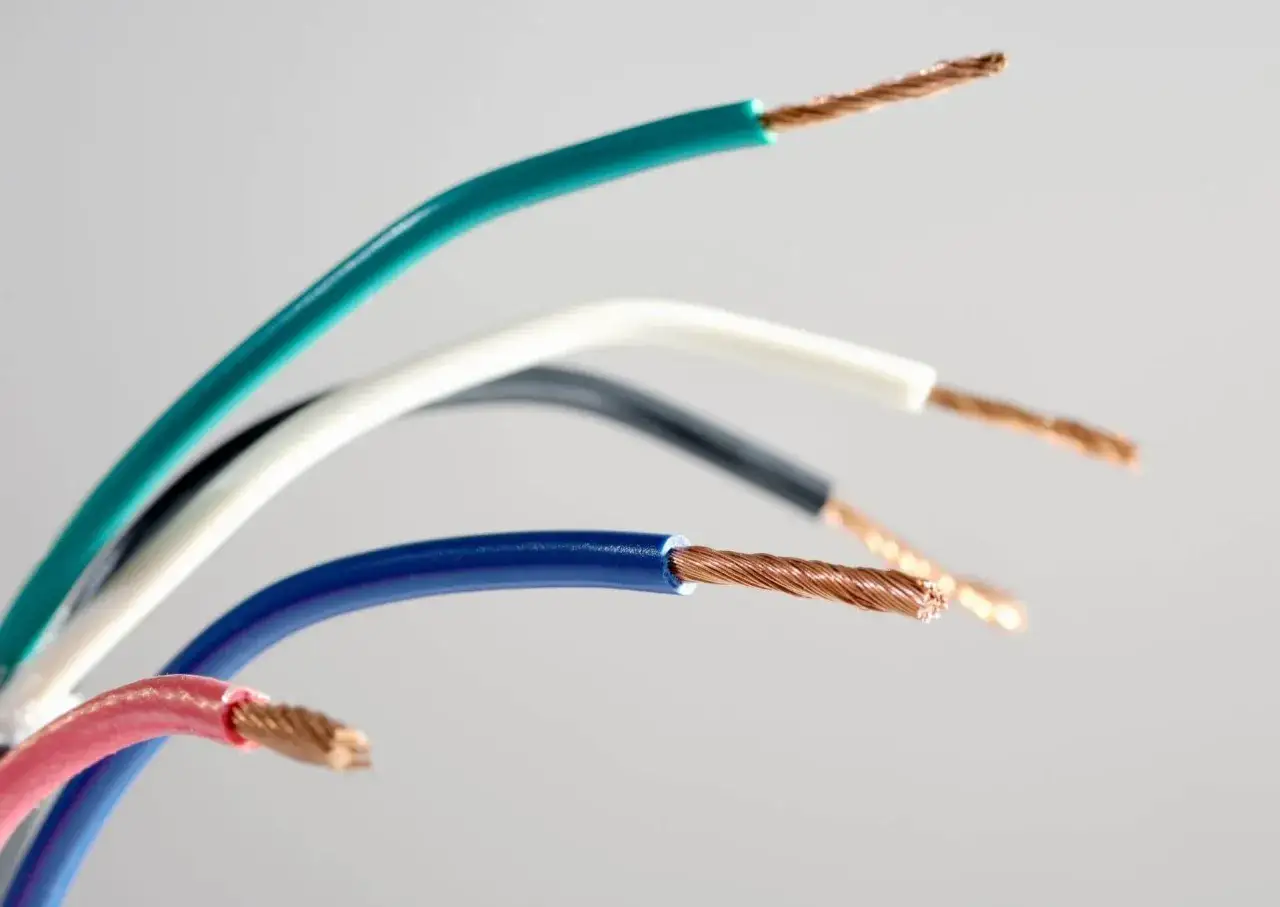

Prawidłowe przygotowanie przewodów jest kluczowe dla pewnego i bezpiecznego połączenia. Zdejmij izolację z końcówki przewodu na odpowiednią długość nie za dużo, aby odsłonięta żyła nie była nadmiernie długa, ale też nie za mało, aby zapewnić dobry kontakt. W przypadku przewodów wielożyłowych, zaleca się zarobienie ich końcówek za pomocą tulejek zaciskowych. Zapewnia to jednolitą powierzchnię styku i zapobiega uszkodzeniu żył podczas dokręcania zacisku.
Przeczytaj również: Czy Lidlomix działa z Cookidoo? Wszystko, co musisz wiedzieć teraz
Krok 3: Pewny montaż na szynie DIN i dokręcenie zacisków z odpowiednią siłą
Zamontuj wyłącznik nadprądowy na szynie DIN, upewniając się, że jest stabilnie osadzony. Następnie podłącz przygotowane przewody: zasilanie do górnych zacisków, a odpływ do dolnych. Kluczowe jest dokręcenie zacisków z odpowiednią siłą. Zbyt słabe dokręcenie może prowadzić do iskrzenia, przegrzewania się połączenia, a w konsekwencji do pożaru. Zbyt mocne dokręcenie może uszkodzić aparat lub przewód. Zawsze sprawdzaj zalecenia producenta dotyczące momentu dokręcania (często podawane w jednostkach Nm niutonometrów).
