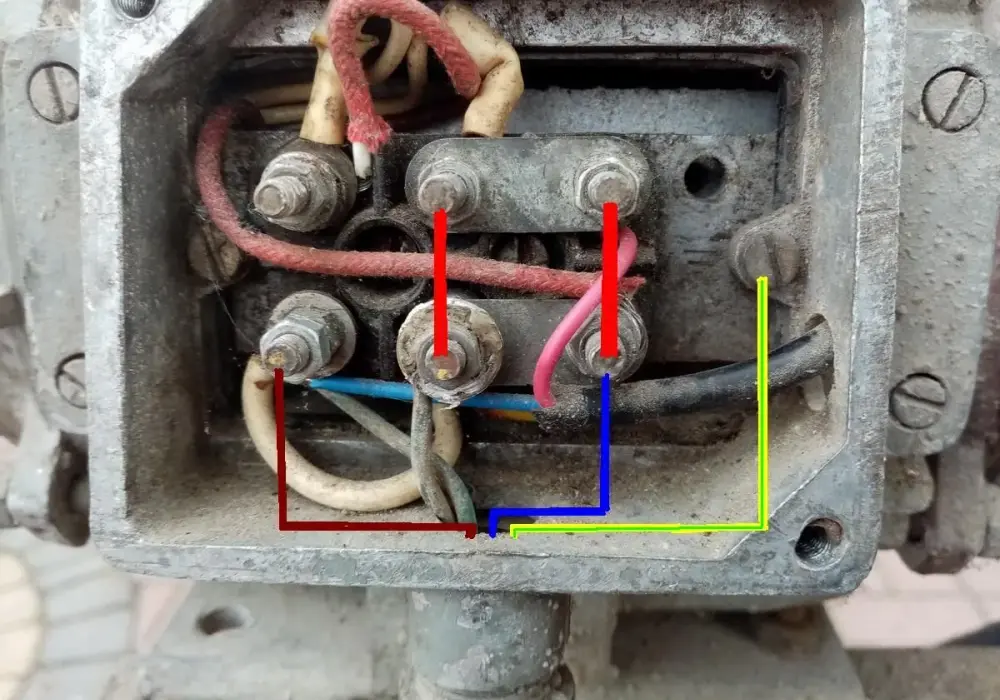

Regulacja prędkości obrotowej silnika jednofazowego to często pojawiający się problem, zwłaszcza gdy chcemy dostosować działanie maszyny do konkretnych potrzeb. Niestety, nie jest to zadanie proste i jednoznaczne. Kluczowe jest zrozumienie, że nie każdy silnik jednofazowy pozwala na swobodną zmianę obrotów, a wybór metody regulacji zależy przede wszystkim od jego konstrukcji. W tym poradniku przyjrzymy się dostępnym opcjom, wyjaśnimy, dlaczego pewne rozwiązania działają tylko dla konkretnych typów silników i podpowiemy, jak uniknąć kosztownych błędów.
Skuteczna regulacja prędkości silnika jednofazowego zależy od jego typu i wymaga odpowiedniej metody
- Możliwość regulacji obrotów silnika jednofazowego jest ściśle związana z jego konstrukcją silniki komutatorowe łatwiej regulować niż indukcyjne.
- Regulacja napięciowa jest bezpieczna dla silników komutatorowych, ale może uszkodzić silniki indukcyjne, prowadząc do spadku momentu i przegrzewania.
- Dla silników indukcyjnych najskuteczniejsza jest regulacja częstotliwościowa za pomocą falownika, choć jest droższa i bardziej złożona.
- Mechaniczna zmiana przełożenia to niezawodna, choć mniej elastyczna, alternatywa dla regulacji elektronicznej.
- Należy unikać niewłaściwego doboru regulatora, spadku momentu obrotowego oraz przegrzewania silnika, co jest kluczowe dla jego trwałości.
Czy regulacja obrotów każdego silnika 1-fazowego jest w ogóle możliwa
Zanim zaczniemy rozważać konkretne metody regulacji, musimy zrozumieć fundamentalną kwestię: nie wszystkie silniki jednofazowe są sobie równe pod względem możliwości zmiany prędkości obrotowej. Ta różnica wynika bezpośrednio z ich konstrukcji i zasady działania. Dlatego tak ważne jest, aby przed podjęciem jakichkolwiek działań zidentyfikować typ silnika, z którym mamy do czynienia.
Kluczowa różnica: Silnik indukcyjny a komutatorowy – jak je rozpoznać
Podstawowy podział silników jednofazowych, który ma kluczowe znaczenie dla możliwości regulacji ich prędkości, obejmuje dwa główne typy: silniki komutatorowe (często nazywane uniwersalnymi lub szeregowymi) oraz silniki indukcyjne (asynchroniczne). Silniki komutatorowe, które znajdziemy w wielu elektronarzędziach, takich jak wiertarki, szlifierki, czy w sprzęcie AGD, jak odkurzacze, charakteryzują się obecnością szczotek i komutatora. To właśnie te elementy pozwalają na stosunkowo prostą regulację ich prędkości obrotowej. Z kolei silniki indukcyjne, powszechnie stosowane w pompach, wentylatorach czy sprężarkach, zazwyczaj posiadają kondensator rozruchowy lub pracy i nie mają szczotek. Rozpoznanie tych cech jest pierwszym krokiem do wyboru odpowiedniej metody modyfikacji prędkości.
Dlaczego typ silnika determinuje metodę regulacji
Konstrukcja silnika jednofazowego bezpośrednio wpływa na to, jakie metody regulacji jego prędkości będą skuteczne i bezpieczne. W przypadku silników komutatorowych, ich specyficzna budowa sprawia, że prędkość obrotowa jest w dużej mierze zależna od napięcia zasilającego. Oznacza to, że obniżenie napięcia w sposób kontrolowany pozwala na zmniejszenie obrotów. Jest to proste i często stosowane rozwiązanie. Natomiast w silnikach indukcyjnych prędkość obrotowa jest ściśle powiązana z częstotliwością prądu zasilającego. Próba obniżenia prędkości poprzez samo zmniejszenie napięcia w takim silniku jest bardzo ryzykowna i niemal zawsze prowadzi do jego uszkodzenia. Dlatego też dla silników indukcyjnych stosuje się zupełnie inne podejścia do regulacji.

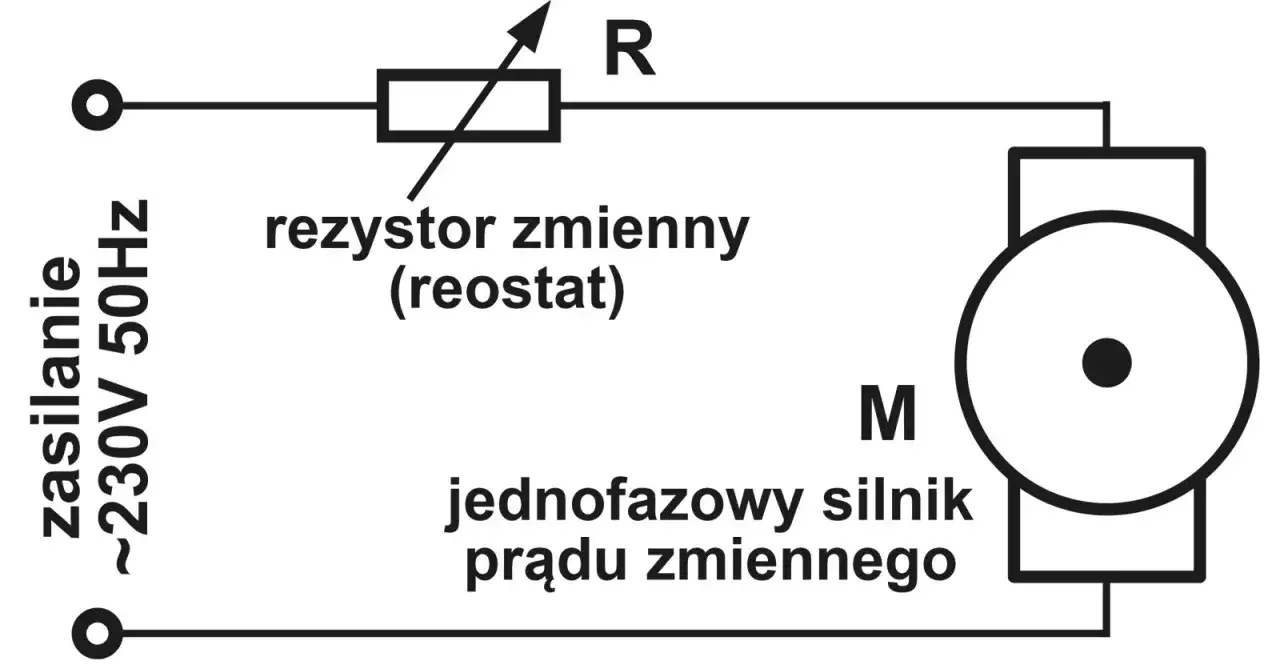

Metoda #1: Regulacja napięciowa – proste rozwiązanie, ale pełne pułapek
Regulacja napięciowa jest często pierwszą metodą, która przychodzi na myśl, gdy myślimy o zmianie prędkości obrotowej silnika. Jest ona rzeczywiście prosta w implementacji i tania, jednak jej zastosowanie jest mocno ograniczone i niesie ze sobą spore ryzyko, jeśli zostanie niewłaściwie użyta. Kluczowe jest zrozumienie, dla jakich silników jest ona odpowiednia, a dla jakich stanowi śmiertelne zagrożenie.
Jak działa regulator fazowy na triaku i dlaczego idealnie pasuje do silników komutatorowych
Najpopularniejszym rozwiązaniem do regulacji napięciowej jest regulator fazowy oparty na triaku. Działa on poprzez "cięcie" sinusoidy napięcia zasilającego czyli załączanie prądu w określonym momencie po rozpoczęciu każdej połówki fali. Im później nastąpi załączenie triaka, tym mniejsza będzie efektywna wartość napięcia dostarczanego do silnika. Dla silników komutatorowych, których prędkość jest wprost proporcjonalna do napięcia, jest to rozwiązanie bardzo skuteczne. Pozwala na płynną regulację obrotów w szerokim zakresie i jest powszechnie stosowane fabrycznie w elektronarzędziach, takich jak wiertarki z regulacją obrotów, czy w niektórych urządzeniach AGD.
Dlaczego podłączenie „ściemniacza do żarówek” do silnika indukcyjnego to prosta droga do awarii
Muszę to podkreślić bardzo wyraźnie: nigdy nie podłączaj regulatora napięciowego (takiego jak ściemniacz do żarówek) do silnika indukcyjnego. Silniki te wymagają do prawidłowej pracy nie tylko odpowiedniego napięcia, ale przede wszystkim odpowiedniej częstotliwości prądu. Obniżając napięcie za pomocą regulatora fazowego, nie zmieniamy częstotliwości, ale drastycznie zmniejszamy dostępny moment obrotowy. Silnik indukcyjny, pozbawiony wystarczającego momentu, zaczyna pracować "na zwłokę", pobierając ogromny prąd, co prowadzi do jego przegrzewania i w konsekwencji do spalenia uzwojeń. To prosta droga do nieodwracalnej awarii.
Objawy i zagrożenia: utrata momentu obrotowego, buczenie i przegrzewanie
Jeśli mimo wszystko dojdzie do podłączenia silnika indukcyjnego do regulatora napięciowego, szybko zaobserwujemy niepokojące objawy. Najbardziej charakterystyczne to głośne, niskotonowe buczenie silnika, które świadczy o jego walce z obciążeniem. Dodatkowo, wyczujemy wyraźny spadek mocy i momentu obrotowego silnik nie będzie w stanie utrzymać obrotów pod nawet niewielkim obciążeniem. Co gorsza, te objawy towarzyszą gwałtownemu wzrostowi temperatury silnika. Te symptomy to sygnał ostrzegawczy, że silnik jest na skraju uszkodzenia.
Metoda #2: Falownik do silnika jednofazowego – profesjonalna kontrola prędkości
Dla silników indukcyjnych, które są tak popularne w wielu zastosowaniach, ale jednocześnie trudne w regulacji, istnieje rozwiązanie profesjonalne: falownik, nazywany również przemiennikiem częstotliwości. Jest to najbardziej zaawansowana i skuteczna metoda, która pozwala na precyzyjną kontrolę prędkości obrotowej przy jednoczesnym zachowaniu kluczowych parametrów pracy silnika, takich jak moment obrotowy.
Czym jest falownik i jak zmiana częstotliwości wpływa na silnik indukcyjny
Falownik to urządzenie elektroniczne, które przetwarza prąd stały na prąd zmienny o regulowanej częstotliwości i napięciu. W przypadku silników indukcyjnych, kluczową rolę odgrywa właśnie zmiana częstotliwości. Zgodnie z prawami fizyki, prędkość obrotowa silnika indukcyjnego jest wprost proporcjonalna do częstotliwości prądu zasilającego. Falownik pozwala na płynne obniżanie lub podwyższanie tej częstotliwości, a co najważniejsze, robi to w taki sposób, aby jednocześnie dostosować napięcie zasilające. Dzięki temu silnik może pracować z różnymi prędkościami, zachowując niemal stały moment obrotowy, co jest jego największą zaletą w porównaniu do regulacji napięciowej.
Falownik 1-fazowy vs 3-fazowy: Co wybrać i jakie są realne koszty
Na rynku dostępne są falowniki zasilane z jednej fazy (230V). Mogą one generować na wyjściu również jedną fazę (dla jednofazowych silników AC) lub trzy fazy (dla trójfazowych silników AC). Falowniki jednofazowe do silników jednofazowych są rozwiązaniem stosunkowo rzadkim i często droższym niż standardowe falowniki trójfazowe. Z tego powodu, jeśli potrzebujemy regulacji prędkości dla silnika indukcyjnego, często bardziej opłacalnym rozwiązaniem jest wymiana silnika jednofazowego na jego trójfazowy odpowiednik, a następnie zastosowanie popularnego falownika zasilanego jednofazowo (1x230V) z wyjściem trójfazowym (3x230V). Pozwala to na większy wybór urządzeń i często niższe koszty.
Problem z kondensatorem – na co zwrócić uwagę przy podłączaniu falownika
Silniki indukcyjne jednofazowe często posiadają kondensator rozruchowy lub pracy. Jest on niezbędny do ich prawidłowego startu i działania. Przy podłączaniu silnika do falownika, kwestia kondensatora wymaga uwagi. Zazwyczaj zaleca się odłączenie kondensatora pracy, ponieważ falownik sam zapewnia odpowiednie warunki do pracy silnika. Kondensator rozruchowy zazwyczaj jest załączany tylko na czas startu i może nie być potrzebny przy zasilaniu z falownika, ale warto sprawdzić instrukcję obsługi falownika i silnika. Niewłaściwe postępowanie z kondensatorem może prowadzić do problemów z pracą silnika lub nawet uszkodzenia falownika.
Kiedy wymiana silnika na trójfazowy jest bardziej opłacalna
Jak już wspomniałem, w wielu przypadkach, gdy potrzebujemy precyzyjnej i elastycznej regulacji prędkości silnika indukcyjnego, bardziej sensowną i ekonomiczną decyzją jest wymiana silnika jednofazowego na trójfazowy. Dzieje się tak dlatego, że silniki trójfazowe są tańsze, bardziej wydajne i łatwiej dostępne są dla nich falowniki. Falownik zasilany z jednej fazy 230V, który generuje na wyjściu trzy fazy 230V, jest standardowym i powszechnie stosowanym rozwiązaniem. Jeśli więc projekt wymaga regulacji prędkości w urządzeniu, gdzie obecnie pracuje silnik jednofazowy, warto rozważyć tę modernizację, zamiast szukać drogiego i rzadko spotykanego falownika jednofazowego do silnika jednofazowego.
Metoda #3: Mechaniczna zmiana przełożenia – niezawodność w klasycznym wydaniu
Oprócz metod elektronicznych, istnieje również rozwiązanie mechaniczne, które pozwala na zmianę prędkości obrotowej. Jest to metoda bardzo tradycyjna, ale wciąż skuteczna i niezawodna. Polega ona na zastosowaniu elementów mechanicznych, które fizycznie zmieniają prędkość obrotową przekazywaną z silnika na napędzany element. Co ważne, metoda ta nie wpływa negatywnie na sam silnik, co jest jej dużą zaletą.
Przekładnie pasowe i zębate: Jak precyzyjnie dobrać przełożenie do swoich potrzeb
Najczęściej stosowanymi rozwiązaniami w mechanicznej regulacji prędkości są przekładnie pasowe i zębate. W przypadku przekładni pasowych, zmianę prędkości uzyskujemy poprzez zastosowanie kół pasowych o różnej średnicy. Zmieniając położenie pasa na kołach, możemy uzyskać różne przełożenia. W przypadku przekładni zębatych, stosuje się zestawy kół zębatych o różnej liczbie zębów. Dobór odpowiedniego przełożenia wymaga precyzyjnych obliczeń, uwzględniających prędkość obrotową silnika i wymaganą prędkość wyjściową. W niektórych zastosowaniach stosuje się również przekładnie wielostopniowe lub mechaniczne wariatory, które pozwalają na płynną zmianę przełożenia, choć są one bardziej skomplikowane i droższe.
Zalety i wady: Kiedy warto postawić na mechanikę zamiast elektroniki
Mechaniczna regulacja prędkości ma swoje niezaprzeczalne zalety. Jest to rozwiązanie bardzo niezawodne, proste konstrukcyjnie i odporne na zakłócenia elektryczne. Nie wpływa również negatywnie na parametry elektryczne silnika. Jednakże, ma też swoje wady. Zazwyczaj nie oferuje płynnej regulacji prędkość jest zmieniana skokowo, poprzez zmianę elementów przekładni. Rozwiązania mechaniczne są też często większe gabarytowo i mogą powodować pewne straty mocy na tarciu w przekładni. Mimo to, w zastosowaniach, gdzie kluczowa jest precyzja, stabilność obrotów pod obciążeniem i niezawodność, a płynność regulacji nie jest priorytetem, mechaniczna zmiana przełożenia może być lepszym wyborem niż skomplikowana elektronika.
Najczęstsze błędy i zagrożenia – tego musisz unikać przy regulacji obrotów
Podczas próby modyfikacji prędkości obrotowej silników jednofazowych łatwo popełnić błędy, które mogą prowadzić do nieprzyjemnych konsekwencji, od spadku wydajności po całkowite uszkodzenie urządzenia. Zrozumienie tych potencjalnych problemów i wiedza, jak ich unikać, jest kluczowa dla sukcesu każdego projektu.
Niewystarczające chłodzenie silnika przy niskich obrotach – jak zapobiec przegrzaniu
Wiele silników jednofazowych, zwłaszcza tych z wentylatorem zamontowanym bezpośrednio na wale, polega na własnym ruchu obrotowym do efektywnego chłodzenia. Gdy obniżamy prędkość obrotową silnika, zmniejsza się również prędkość obrotowa wentylatora, co prowadzi do gorszego odprowadzania ciepła. Przy niskich obrotach silnik może zacząć się przegrzewać, nawet jeśli pracuje pod normalnym obciążeniem. Aby temu zapobiec, w krytycznych zastosowaniach można rozważyć zastosowanie dodatkowego, niezależnego wentylatora chłodzącego lub zainstalowanie czujników temperatury, które wyłączą silnik w przypadku przegrzania.
Drastyczny spadek momentu – jak go rozpoznać i co oznacza dla Twojego urządzenia
Jak już wielokrotnie podkreślałem, drastyczny spadek momentu obrotowego jest jednym z najpoważniejszych problemów, zwłaszcza przy niewłaściwej regulacji napięciowej silników indukcyjnych. Rozpoznajemy go po tym, że silnik "buczy", ma ogromne problemy z ruszeniem pod obciążeniem, a jego prędkość obrotowa jest bardzo niska, nawet jeśli teoretycznie powinien pracować szybciej. Taki stan oznacza, że silnik pracuje w warunkach przeciążenia, co prowadzi do jego szybkiego nagrzewania i może skończyć się spaleniem uzwojeń. Utrata momentu obrotowego to sygnał, że coś jest fundamentalnie nie tak z metodą regulacji.
Niewłaściwy dobór regulatora do mocy i typu silnika – konsekwencje
Kolejnym częstym błędem jest niedopasowanie regulatora do parametrów silnika. Podłączenie regulatora o zbyt małej mocy do silnika może spowodować jego uszkodzenie regulator po prostu się spali. Jeszcze gorsze konsekwencje niesie za sobą zastosowanie niewłaściwego typu regulatora. Jak już wiemy, regulator napięciowy (triakowy) jest odpowiedni tylko dla silników komutatorowych. Podłączenie go do silnika indukcyjnego niemal na pewno doprowadzi do awarii silnika. Zawsze należy dokładnie sprawdzić specyfikację techniczną zarówno silnika, jak i regulatora, upewniając się, że są one ze sobą kompatybilne pod względem mocy i typu.
Jaką metodę regulacji wybrać? Praktyczne wskazówki dla Twojego projektu
Wybór odpowiedniej metody regulacji prędkości silnika jednofazowego zależy od wielu czynników, w tym od typu silnika, wymagań aplikacji oraz budżetu. Oto kilka praktycznych scenariuszy, które mogą pomóc w podjęciu decyzji.
Scenariusz 1: Wentylator lub pompa – co sprawdzi się najlepiej
Wentylatory i pompy, zwłaszcza te większe, często wykorzystują silniki indukcyjne. Ich charakterystyka pracy (moment obrotowy rośnie z kwadratem prędkości) sprawia, że falowniki są często najlepszym wyborem, pozwalając na płynną regulację i oszczędność energii. W przypadku mniejszych wentylatorów lub pomp z silnikami komutatorowymi, prostsza regulacja napięciowa może być wystarczająca.
Scenariusz 2: Wiertarka stołowa lub mała tokarka – precyzja ma znaczenie
Urządzenia wymagające precyzyjnej i stabilnej prędkości obrotowej pod obciążeniem, takie jak wiertarki stołowe czy małe tokarki, często wykorzystują silniki indukcyjne. W takich przypadkach falowniki są zazwyczaj preferowanym rozwiązaniem, ponieważ zapewniają stały moment obrotowy w szerokim zakresie prędkości. Alternatywnie, mechaniczne przekładnie mogą również zapewnić wymaganą stabilność, choć z mniejszą elastycznością regulacji.
Przeczytaj również: Jak podłączyć gniazdo siłowe 4 bolce: Bezpieczna instrukcja
Scenariusz 3: Proste urządzenie AGD lub elektronarzędzie – czy fabryczna regulacja wystarczy
Wiele prostych urządzeń AGD, takich jak blendery czy miksery, oraz podstawowych elektronarzędzi, posiada już fabrycznie zainstalowaną regulację obrotów. Zazwyczaj są to silniki komutatorowe z regulatorami napięciowymi (triakowymi). W takich przypadkach, jeśli urządzenie działa poprawnie, nie ma potrzeby wprowadzania dodatkowych modyfikacji. Próby "ulepszania" lub zastępowania fabrycznych regulatorów mogą prowadzić do problemów z kompatybilnością i uszkodzenia urządzenia.
