Stare przewody elektryczne - Jak bezpiecznie rozpoznać kolory?

Stare instalacje elektryczne w Polsce, zwłaszcza te sprzed 2007 roku, to często prawdziwa zagadka kolorystyczna. Kiedyś nie istniały tak rygorystyczne normy jak dziś, a wykonawcy mieli sporą dowolność w doborze barw przewodów. Dla laika, a nawet dla mniej doświadczonego elektryka, może to być powód do niepokoju, szczególnie gdy planujemy remont, modernizację, czy po prostu chcemy bezpiecznie podłączyć nową lampę. Zrozumienie, co oznaczają te historyczne kolory, jest kluczowe dla naszego bezpieczeństwa. Ignorowanie tego aspektu to proszenie się o kłopoty.

Remontujesz mieszkanie? Zanim dotkniesz kabli, poznaj ich stare kolory!

Planując prace remontowe w starszym budownictwie, prędzej czy później natkniemy się na instalację elektryczną, która wygląda zupełnie inaczej niż ta, którą znamy z nowych domów czy sklepów z osprzętem. Różnice te dotyczą nie tylko grubości przewodów czy rodzaju zabezpieczeń, ale przede wszystkim ich kolorystyki. Właśnie te historyczne oznaczenia kolorystyczne stanowią potencjalne zagrożenie, jeśli nie podejdziemy do nich z należytą uwagą i wiedzą. Brak zrozumienia, co dany kolor kiedyś oznaczał, może prowadzić do błędnych podłączeń, które z kolei skutkują zwarciami, porażeniem prądem, a nawet pożarem. Dlatego tak ważne jest, aby przed jakimkolwiek działaniem zapoznać się z tym, co kryje się pod maskownicą starej puszki elektrycznej.

Dlaczego kolory w starej instalacji to tykająca bomba, której nie można ignorować?

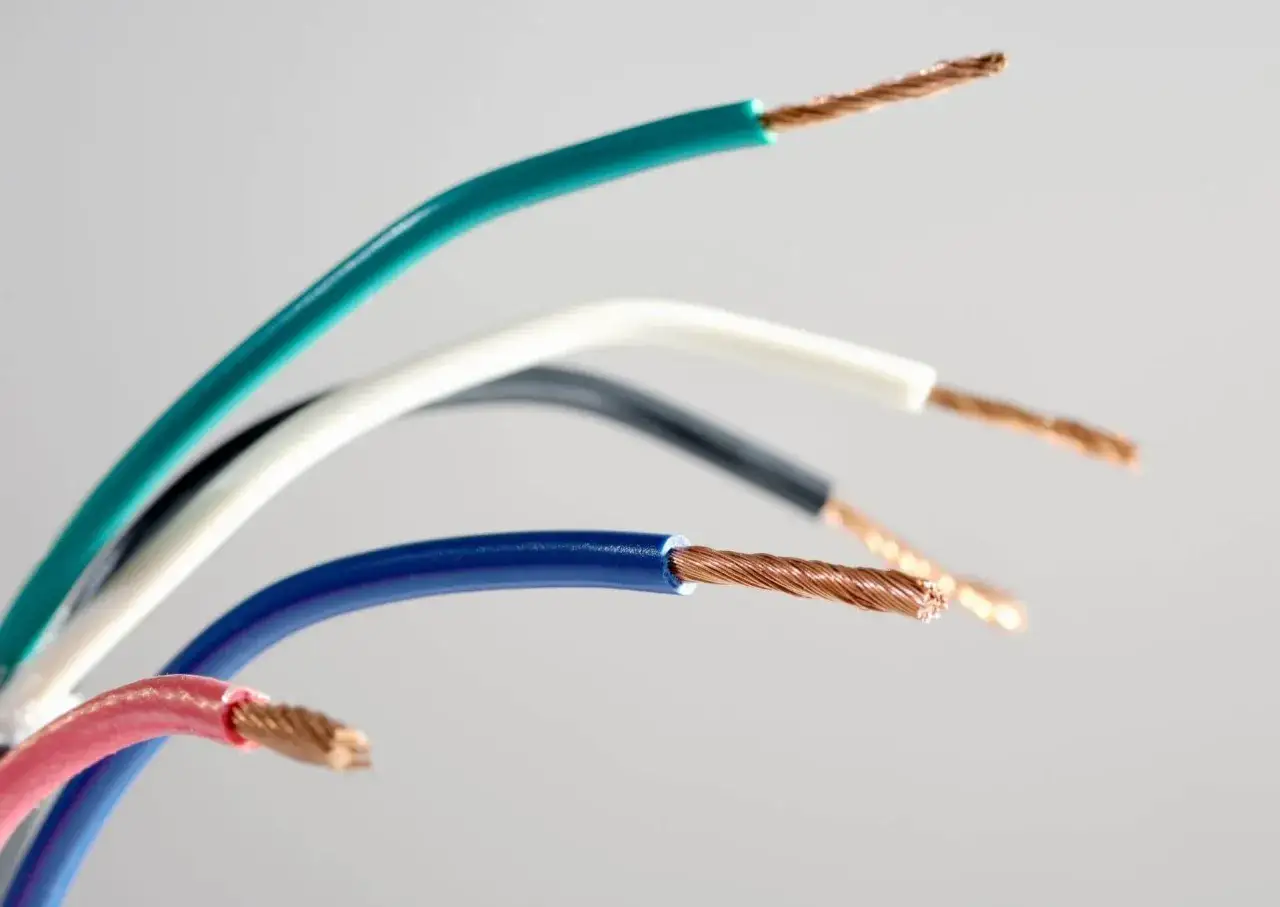

Stare instalacje elektryczne są jak kapsuły czasu, które często skrywają w sobie niebezpieczne niespodzianki. Jedną z największych pułapek jest właśnie niejednolita i często nieprzewidywalna kolorystyka przewodów. Brak ujednoliconych norm na przestrzeni dziesięcioleci sprawił, że to, co dla jednego elektryka było oczywiste, dla innego mogło oznaczać coś zupełnie innego. Przewód fazowy mógł być czarny, czerwony, biały, a nawet pomarańczowy. Przewód neutralny szary lub niebieski. A co najgorsze, przewód ochronny, który dziś jest jednoznacznie żółto-zielony, kiedyś mógł być… czerwony! Wyobraźcie sobie, jak łatwo o pomyłkę, gdy próbujemy podłączyć nowy sprzęt, a kolory absolutnie nie pokrywają się z tym, czego uczono nas w szkole czy co widzieliśmy w instrukcjach. Ryzyko porażenia prądem przy dotknięciu żywej części, groźne zwarcia prowadzące do uszkodzenia urządzeń, a w najgorszym przypadku pożar. To wszystko jest na porządku dziennym, gdy ignorujemy te historyczne różnice. Bezpieczeństwo jest absolutnym priorytetem i nie można go lekceważyć, zwłaszcza gdy mamy do czynienia z tak nieprzewidywalnym elementem jak stara instalacja.

Od czego zależały dawne kolory przewodów i dlaczego panował chaos?

Chaos kolorystyczny w starych instalacjach elektrycznych nie był wynikiem złośliwości czy braku profesjonalizmu (choć i tego nie brakowało), ale raczej odzwierciedleniem ówczesnych realiów. Przede wszystkim, przez wiele lat w Polsce nie istniały jednolite, powszechnie obowiązujące normy dotyczące kolorystyki przewodów. Poszczególne fabryki produkujące kable mogły stosować własne oznaczenia, a wykonawcy w zależności od dostępności materiałów i własnych przyzwyczajeń mogli kierować się różnymi wytycznymi. W okresie dynamicznego rozwoju technologii i budownictwa, zwłaszcza w czasach PRL-u i tuż po nim, normy często ewoluowały, a ich wdrażanie nie zawsze było natychmiastowe i spójne. Do tego dochodziły rozwiązania stosowane w różnych krajach, które mogły wpływać na praktykę wykonawczą. W efekcie, w jednym budynku mogliśmy spotkać instalacje wykonane według różnych, często niekompatybilnych ze sobą standardów. Ten brak standaryzacji to główny winowajca, który sprawia, że dzisiaj musimy być tak ostrożni.

Dekoder starych instalacji: Przewodnik po kolorach kabli sprzed lat

Skoro już wiemy, skąd wziął się problem, czas na rozwiązanie. Poniżej znajdziecie swoisty "dekoder" historycznych oznaczeń kolorystycznych, który pomoże Wam zidentyfikować przeznaczenie poszczególnych żył w starych instalacjach. Pamiętajcie jednak, że to tylko przewodnik nigdy nie zastąpi on profesjonalnego pomiaru i weryfikacji próbnikiem napięcia. Traktujcie to jako pierwszy krok do zrozumienia, co się dzieje pod tynkiem.

Instalacje z czasów PRL (przed latami 90. ): Czarny jako faza, niebieski jako "zero"

W instalacjach elektrycznych z okresu PRL, szczególnie tych starszych, sprzed lat 90., można było zaobserwować pewne tendencje, choć i tu zdarzały się wyjątki. Najczęściej przewód fazowy (L) oznaczano kolorem czarnym. Był to kolor dominujący i najbardziej rozpoznawalny jako "gorący". Z kolei przewód neutralny, czyli potocznie zwane "zero", najczęściej miał kolor niebieski. Warto jednak pamiętać, że w instalacjach jeszcze starszych, sprzed lat 70., można było natknąć się na przewód fazowy w kolorze czerwonym, białym, a nawet pomarańczowym. To pokazuje, jak bardzo zróżnicowane były ówczesne praktyki.

Przewód zerowo-ochronny (PEN) – kluczowa rola koloru niebieskiego w blokach z wielkiej płyty

W wielu starszych budynkach, zwłaszcza w blokach z wielkiej płyty, często spotykamy instalacje typu TN-C. Charakteryzują się one tym, że przewód neutralny (N) i ochronny (PE) są połączone w jedną żyłę, zwaną przewodem PEN. W takich systemach, aby odróżnić tę połączoną funkcję, stosowano specyficzne oznaczenia. Najczęściej przewód PEN był koloru niebieskiego. W okresach przejściowych, gdy normy zaczęły się zmieniać, można było spotkać również przewody żółto-zielone, ale z wyraźnymi niebieskimi końcówkami lub oznaczeniami. Przewód PEN pełnił podwójną, kluczową rolę zapewniał ciągłość obwodu neutralnego i jednocześnie chronił przed porażeniem w przypadku awarii.

Okres transformacji (lata 90. - 2007): Jakie niestandardowe kolory możesz spotkać?

Lata 90. i początek XXI wieku to okres przejściowy w polskiej elektryce. Normy zaczęły się dostosowywać do standardów europejskich, ale wdrażanie zmian nie było natychmiastowe. W tym czasie można było spotkać najbardziej zaskakujące i mylące kombinacje kolorów. Wykonawcy, przyzwyczajeni do starych rozwiązań, a jednocześnie próbujący dostosować się do nowych wymogów, mogli stosować mieszane techniki. Czasem używano przewodów z różnych partii produkcyjnych, czasem ignorowano nowe zasady. To właśnie w tym okresie można natknąć się na największą liczbę "niespodzianek" przewodów, których kolor absolutnie nie pasuje do żadnego znanego schematu. Dlatego tak ważne jest, aby podchodzić do instalacji z tego okresu z najwyższą ostrożnością.

Stare vs. Nowe: Jak przełożyć dawne kolory na dzisiejsze standardy?

Kluczowym elementem bezpiecznej pracy ze starą instalacją jest umiejętność "przetłumaczenia" dawnych oznaczeń kolorystycznych na te, które obowiązują dzisiaj. Pozwala to uniknąć błędów i zapewnić zgodność z nowoczesnymi standardami bezpieczeństwa. Poniższa tabela i szczegółowe opisy pomogą Wam w tym zadaniu. Pamiętajcie, że to narzędzie pomocnicze, a ostateczne potwierdzenie funkcji przewodu zawsze powinno być dokonane za pomocą odpowiednich narzędzi pomiarowych.

Tabela porównawcza: Twoja ściągawka przy wymianie gniazdka i lampy

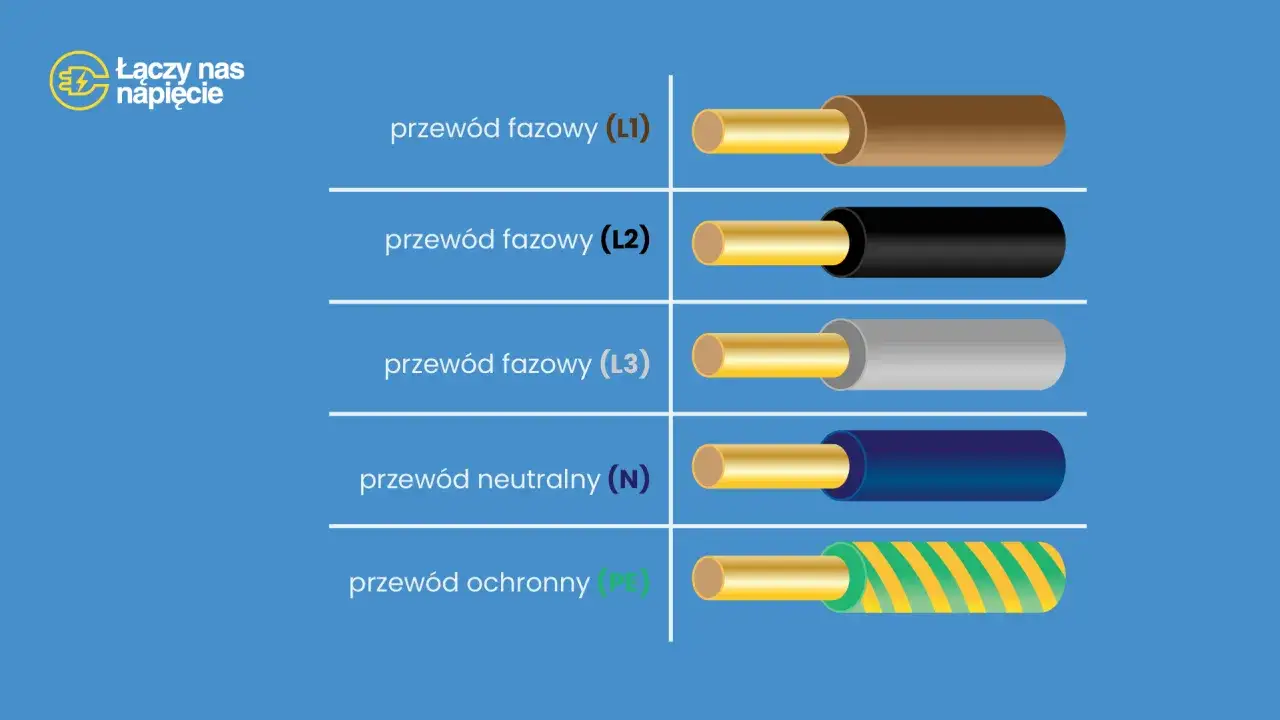

Przewód fazowy (L): Od czarnego i czerwonego do brązu, czerni i szarości

Przewód fazowy, czyli ten, który "niesie" napięcie, w starych instalacjach mógł przybierać różne barwy. Najczęściej spotykanym kolorem był czarny. Jednak w przypadku naprawdę leciwych instalacji, sprzed lat 70., mogliśmy natknąć się na przewody czerwone, białe, a nawet pomarańczowe. Dzisiaj, zgodnie z normą PN-HD 308 S2:2007, przewody fazowe są jednoznacznie oznaczone kolorami: brązowym dla L1, czarnym dla L2 i szarym dla L3 w instalacjach trójfazowych. Zmiana koloru z czarnego na brązowy była jednym z kluczowych elementów ujednolicenia.

Przewód neutralny (N): Ewolucja od szarości do niezmiennego błękitu

Przewód neutralny, często nazywany "zerem", również przeszedł swoją ewolucję kolorystyczną. W najstarszych instalacjach, sprzed około 1965 roku, jego funkcję mógł pełnić przewód w kolorze szarym. Później, w instalacjach sprzed wprowadzenia obecnych norm, standardem stał się kolor niebieski. Na szczęście, tutaj mamy dobrą wiadomość obecnie przewód neutralny jest niezmiennie koloru niebieskiego. To jedna z najbardziej stabilnych i łatwych do zidentyfikowania żył w nowoczesnych instalacjach.

Przewód ochronny (PE): Dlaczego stary czerwony przewód to śmiertelne zagrożenie?

To jest punkt, na który muszę położyć największy nacisk. Przewód ochronny (PE) jest absolutnie kluczowy dla bezpieczeństwa. Jego zadaniem jest odprowadzenie ewentualnego prądu w przypadku awarii izolacji urządzenia do ziemi, chroniąc nas przed porażeniem. Obecnie standardem jest kolor żółto-zielony. Jednak w bardzo starych instalacjach, zdarzało się, że rolę przewodu ochronnego pełnił przewód koloru czerwonego. Spotkanie czerwonego przewodu w miejscu, gdzie spodziewamy się przewodu ochronnego, to sygnał alarmowy najwyższego stopnia! Jest to śmiertelnie niebezpieczne i oznacza, że instalacja jest wadliwa i wymaga natychmiastowej interwencji elektryka. Nigdy nie wolno lekceważyć takiej sytuacji.

Gdy kolory kłamią: Najczęstsze pułapki i błędy w starych instalacjach

Nawet najlepsza tabela porównawcza może okazać się niewystarczająca, gdy mamy do czynienia z prawdziwie "kreatywnymi" instalacjami. Kolory przewodów w starych budynkach to często tylko wskazówka, a nie twardy dowód. Musimy być przygotowani na to, że rzeczywistość może znacznie odbiegać od teoretycznych założeń.

"Fachowiec" był kreatywny – dlaczego nigdy nie można ufać kolorom w 100%?

Niestety, historia zna wiele przypadków, gdy instalacje elektryczne były wykonywane przez osoby bez odpowiednich kwalifikacji lub po prostu lekceważące obowiązujące zasady. Tacy "fachowcy" mogli stosować dowolne kolory przewodów, kierując się jedynie dostępnością materiału lub własnymi, często błędnymi, przyzwyczajeniami. Zdarzało się, że przewód fazowy podłączano do miejsca, gdzie powinien być ochronny, lub odwrotnie. Ta "kreatywność" wykonawców to jedna z głównych przyczyn, dla których nigdy nie możemy w 100% ufać kolorom w starych instalacjach. Zawsze trzeba założyć, że coś może być nie tak i to zweryfikować.

Jak bezpiecznie sprawdzić, który kabel jest który? Niezbędne narzędzia domowego bohatera

Aby bezpiecznie zweryfikować funkcję poszczególnych przewodów, potrzebne są dwa podstawowe narzędzia i odrobina wiedzy. Po pierwsze, próbnik napięcia (potocznie zwany "neonówką") proste urządzenie, które po dotknięciu do przewodu pod napięciem zaświeci się lub wyda dźwięk. Po drugie, multimetr bardziej zaawansowane urządzenie, które pozwala na precyzyjne pomiary napięcia, rezystancji i ciągłości obwodu. Zanim przystąpicie do jakichkolwiek pomiarów, pamiętajcie o podstawowych zasadach bezpieczeństwa:

1. Wyłącz zasilanie! Zanim zaczniecie cokolwiek mierzyć, wyłączcie odpowiedni obwód w tablicy rozdzielczej.
2. Sprawdź próbnikiem! Upewnijcie się, że napięcie faktycznie zostało wyłączone, dotykając próbnikiem przewodów, które powinny być "martwe".
3. Pracuj ostrożnie! Nawet przy wyłączonym zasilaniu, zachowajcie ostrożność.

Gdy już jesteście pewni, że zasilanie jest wyłączone, możecie przystąpić do identyfikacji:

• Próbnik napięcia: Po włączeniu zasilania, dotykajcie kolejno przewodów. Próbnik wskaże, który przewód jest pod napięciem (fazowy).
• Multimetr: Ustawcie multimetr na pomiar napięcia zmiennego (V~). Zmierzcie napięcie między przewodami. Prawidłowe połączenia powinny wykazać:
• Między fazowym (L) a neutralnym (N): ok. 230V
• Między fazowym (L) a ochronnym (PE): ok. 230V
• Między neutralnym (N) a ochronnym (PE): ok. 0V (w prawidłowo działającej instalacji)
• Test ciągłości: Po wyłączeniu zasilania, multimetrem w trybie ciągłości można sprawdzić, czy przewody ochronne są faktycznie połączone z punktem uziemienia.

Pamiętajcie, że jeśli nie czujecie się pewnie, lepiej wezwać fachowca!

Instalacja dwużyłowa bez przewodu ochronnego – co to oznacza dla Twojego bezpieczeństwa?

Spotkanie w starym mieszkaniu instalacji dwużyłowej, czyli takiej, która posiada jedynie przewody fazowy i neutralny, bez wyraźnie wydzielonego przewodu ochronnego (PE), to poważny problem z punktu widzenia bezpieczeństwa. Brak żyły ochronnej oznacza, że w przypadku awarii izolacji w podłączonym urządzeniu (np. pralka, lodówka, komputer), obudowa może znaleźć się pod napięciem. W takiej sytuacji, dotknięcie jej i jednoczesne uziemienie (np. przez kontakt z wodą lub metalową armaturą) grozi porażeniem prądem. Nowoczesne urządzenia, zwłaszcza te z metalowymi obudowami, są projektowane z myślą o podłączeniu do instalacji z przewodem ochronnym. Brak PE w instalacji dwużyłowej znacząco zwiększa ryzyko porażenia prądem i jest sygnałem, że instalacja wymaga pilnej modernizacji.

Kiedy drobna naprawa to za mało? Sygnały, że Twoja instalacja wymaga natychmiastowej wymiany

Czasami drobna naprawa, jak wymiana gniazdka czy podłączenie lampy, może wydawać się prostym zadaniem. Jednak w przypadku starych instalacji, pewne sygnały powinny zapalić w Waszej głowie czerwoną lampkę i skłonić do myślenia o kompleksowej wymianie całej instalacji. Niektóre problemy są zbyt poważne, by je ignorować.

Brak żyły żółto-zielonej – czerwona flaga dla bezpieczeństwa Twojej rodziny

Jak już wielokrotnie podkreślałem, brak przewodu ochronnego w kolorze żółto-zielonym jest absolutnie krytycznym sygnałem alarmowym. Oznacza on, że Wasza instalacja nie zapewnia podstawowego poziomu ochrony przeciwporażeniowej. W dzisiejszych czasach, gdy używamy coraz więcej urządzeń elektrycznych, z których wiele ma metalowe obudowy, brak przewodu PE to prosta droga do tragedii. Nie próbujcie "obejść" tego problemu, podłączając urządzenia bez uziemienia. To skrajnie niebezpieczne. Taka sytuacja wymaga natychmiastowej interwencji wykwalifikowanego elektryka i przeprowadzenia modernizacji instalacji.

Kruche, aluminiowe przewody – dlaczego ich obecność to prosta droga do awarii lub pożaru?

Wiele starych instalacji wykonano przy użyciu przewodów aluminiowych. Choć aluminium było kiedyś popularnym materiałem ze względu na niższą cenę, dziś wiemy, że jest znacznie mniej bezpieczne niż miedź. Przewody aluminiowe są kruche, podatne na utlenianie się (co prowadzi do zwiększenia rezystancji i przegrzewania się połączeń) oraz trudniejsze w obróbce. Połączenia wykonane z aluminium z czasem mogą się poluzować, iskrzyć, a nawet doprowadzić do zwarcia. Obecność starych, aluminiowych przewodów to niemal pewność, że prędzej czy później dojdzie do awarii, a w najgorszym wypadku do pożaru. Jest to kolejny silny argument za pilną wymianą całej instalacji na miedzianą.
