Schemat ideowy instalacji elektrycznej - Zrozum i uniknij błędów

Ten artykuł wyjaśni, czym jest schemat ideowy instalacji elektrycznej, dlaczego jest on tak ważny dla bezpieczeństwa i funkcjonalności, oraz jak go poprawnie interpretować i tworzyć. Niezależnie od tego, czy planujesz budowę, remont, czy poszukujesz wiedzy technicznej, znajdziesz tu kompleksowe informacje, które stanowią fundament każdej bezpiecznej instalacji elektrycznej.

Schemat ideowy instalacji elektrycznej: Definicja i kluczowa rola w bezpieczeństwie

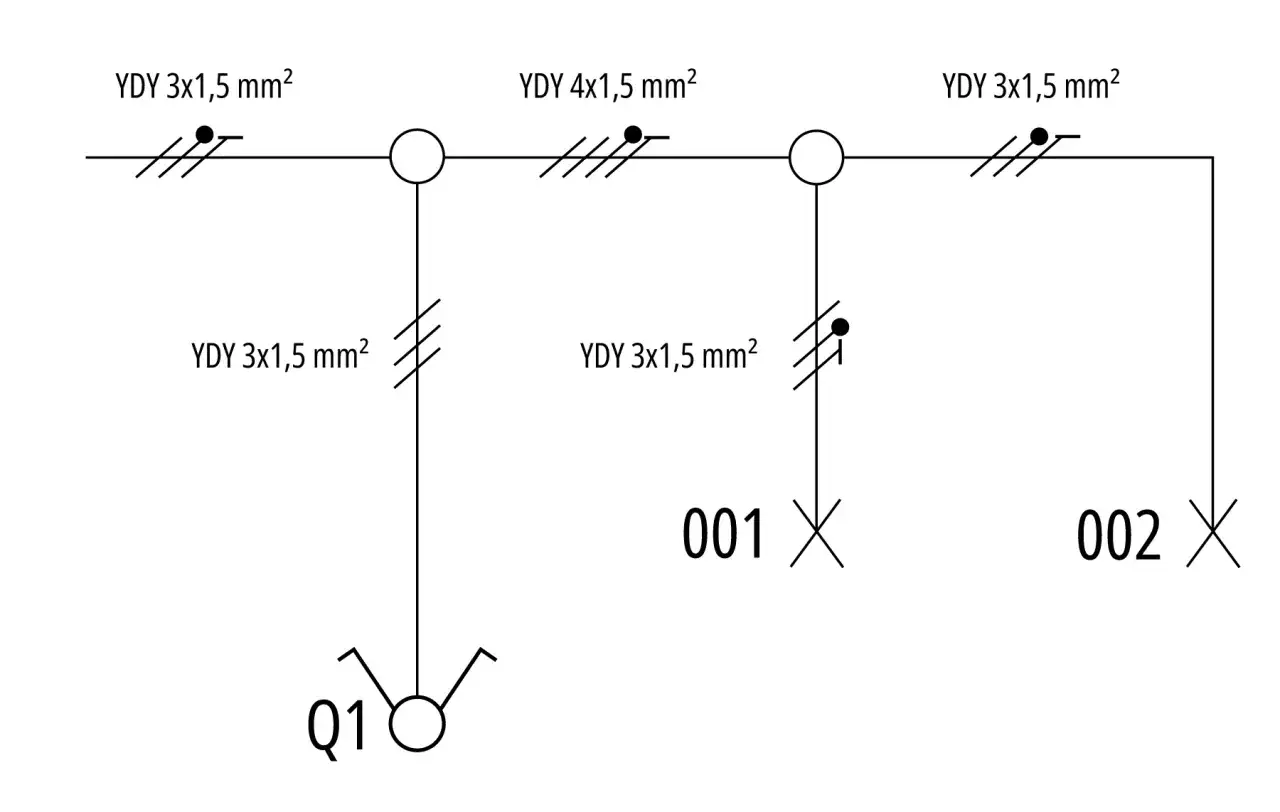

Schemat ideowy instalacji elektrycznej to graficzne przedstawienie układu, które obrazuje zasady jego działania oraz połączenia między kluczowymi elementami, koncentrując się na logice i funkcjonalności systemu. Stanowi on fundament dla projektantów i elektryków, będąc pierwszym krokiem koncepcyjnym w procesie projektowania instalacji. Jego głównym celem jest jasne przedstawienie, jak poszczególne części systemu mają ze sobą współpracować, aby zapewnić prawidłowe działanie i bezpieczeństwo.

W praktyce wyróżnia się kilka rodzajów schematów elektrycznych, a schemat ideowy (nazywany też jednokreskowym lub wyjaśniającym) jest jednym z nich, obok m. in. schematu montażowego, który zawiera pełne informacje potrzebne do wykonania prac. Pominięcie lub błędy w tym fundamentalnym etapie projektowania mogą prowadzić do poważnych konsekwencji od dodatkowych kosztów związanych z poprawkami, przez problemy z bezpieczeństwem użytkowników, aż po niezgodność instalacji z obowiązującymi normami technicznymi.

Anatomia schematu ideowego: Niezbędne elementy i zasady podziału obwodów

Każdy poprawny schemat ideowy instalacji elektrycznej musi zawierać szereg kluczowych informacji, które pozwalają na zrozumienie jej struktury i sposobu działania. Jest to swoista mapa, która prowadzi przez wszystkie etapy od koncepcji, przez projekt, aż po wykonanie i późniejsze serwisowanie.

Informacje o zasilaniu: złącze kablowe, układ sieci i moc przyłączeniowa

Pierwszym i fundamentalnym elementem, który musi być jasno określony na schemacie, są dane dotyczące zasilania. Obejmuje to typ instalacji, czyli czy jest to zasilanie jednofazowe czy trójfazowe, a także szczegółowe informacje o układzie sieci, najczęściej spotykanym w Polsce jest układ TN-S. Podane powinny być również dane dotyczące przyłącza, takie jak moc przyłączeniowa, co jest kluczowe dla późniejszego prawidłowego doboru zabezpieczeń i przekrojów przewodów.

Serce instalacji: jak poprawnie zwizualizować rozdzielnicę główną?

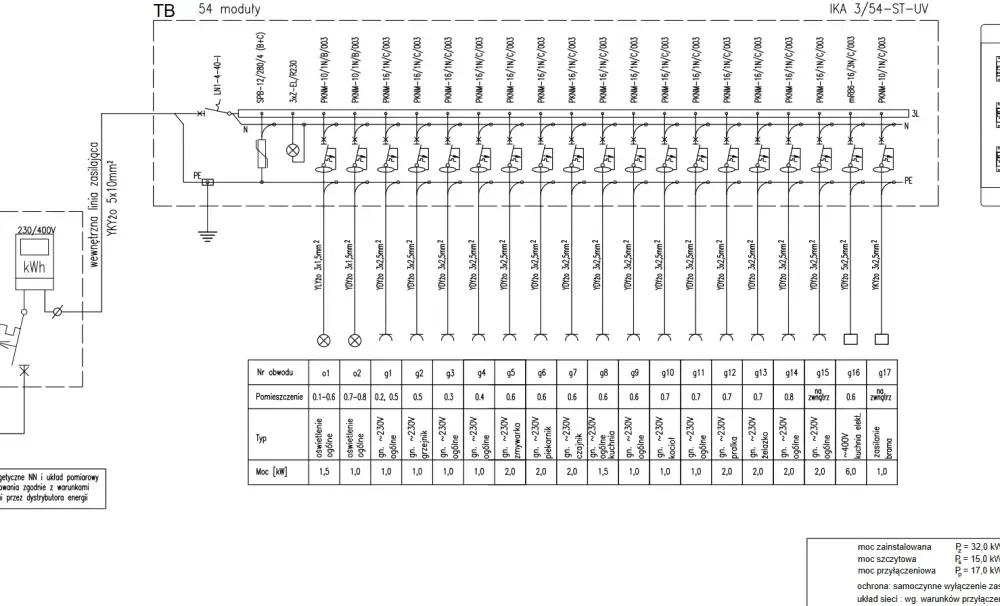

Rozdzielnica główna jest centralnym punktem każdej instalacji elektrycznej. Na schemacie ideowym musi być ona przedstawiona w sposób klarowny, pokazując jej rolę jako miejsca, z którego wyprowadzane są poszczególne obwody zasilające poszczególne części budynku lub urządzenia. Powinna być ona jasno zidentyfikowana i zawierać informację o jej podstawowych parametrach.

Klucz do funkcjonalności: jak prawidłowo podzielić instalację na obwody?

Podział instalacji na odpowiednie obwody jest kluczowy dla jej bezpieczeństwa i funkcjonalności. Zgodnie z obowiązującymi przepisami i dobrymi praktykami, należy wydzielić osobne obwody dla różnych grup odbiorników:

Obwody oświetleniowe – dlaczego warto je rozdzielać?

Obwody oświetleniowe powinny być rozdzielone, aby w przypadku awarii jednego z nich, pozostałe punkty świetlne nadal działały. Zazwyczaj stosuje się dla nich zabezpieczenia o niższej wartości prądowej, np. 10A.

Obwody gniazd wtykowych ogólnego przeznaczenia

Gniazda wtykowe, ze względu na potencjalnie większe obciążenie, wymagają odpowiedniego podziału. Szczególną uwagę należy zwrócić na gniazda w pomieszczeniach wilgotnych, takich jak łazienka czy kuchnia, gdzie często wymagane są dodatkowe zabezpieczenia różnicowoprądowe.

Obwody dedykowane – które urządzenia wymagają własnego zasilania? (piekarnik, płyta indukcyjna, pralka)

Urządzenia o dużej mocy, takie jak piekarniki, płyty indukcyjne, pralki czy zmywarki, generują znaczne obciążenie dla instalacji. Z tego powodu muszą one być zasilane z dedykowanych, osobnych obwodów, zabezpieczonych odpowiednio dobranymi wyłącznikami nadprądowymi.

Zasilanie trójfazowe (siła) – kiedy jest niezbędne?

Zasilanie trójfazowe, potocznie nazywane "siłą", jest niezbędne w przypadku urządzeń o bardzo dużym zapotrzebowaniu na moc, takich jak niektóre maszyny przemysłowe, piece elektryczne czy wspomniane wcześniej płyty indukcyjne w większych instalacjach. Jego zastosowanie wymaga odpowiedniego zaprojektowania i wykonania instalacji.

Zabezpieczenia w instalacji elektrycznej: Wyłączniki i ograniczniki na schemacie

Kluczowym elementem każdego schematu ideowego jest precyzyjne określenie wszystkich zastosowanych zabezpieczeń. Stanowią one pierwszą i ostatnią linię obrony przed skutkami awarii, przepięć czy porażenia prądem.

Wyłącznik główny i ogranicznik przepięć (SPD) – pierwsza linia obrony

Wyłącznik główny pełni rolę odcinającą całą instalację od zasilania w sytuacji awaryjnej. Ogranicznik przepięć (SPD Surge Protective Device) jest z kolei niezbędny do ochrony wrażliwych urządzeń elektronicznych przed nagłymi skokami napięcia, które mogą wystąpić np. podczas wyładowań atmosferycznych. Oba te elementy muszą być uwzględnione na schemacie.

Wyłączniki nadprądowe („eski”) – jak dobrać ich parametry?

Wyłączniki nadprądowe, potocznie zwane "eskami", chronią poszczególne obwody przed przeciążeniem i zwarciem. Ich dobór jest kluczowy dla obwodów oświetleniowych zazwyczaj stosuje się wartości 10A, podczas gdy dla obwodów gniazd wtykowych standardem jest 16A. Niewłaściwy dobór może prowadzić do uszkodzenia instalacji lub nie zadziałania zabezpieczenia w krytycznym momencie.

Wyłączniki różnicowoprądowe (RCD) – niezawodna ochrona przed porażeniem

Wyłączniki różnicowoprądowe (RCD Residual Current Device) są absolutnie niezbędne do ochrony życia ludzkiego. Monitorują one bilans prądów płynących w przewodzie fazowym i neutralnym, a w przypadku wykrycia niebezpiecznej różnicy (np. prądu upływu do ziemi, co może oznaczać porażenie) natychmiast odłączają zasilanie. Według danych Elektryka dla Każdego, stosowanie RCD jest obowiązkowe w wielu miejscach instalacji, zwłaszcza tam, gdzie istnieje podwyższone ryzyko porażenia.

Czytanie schematu ideowego: Rozszyfrowywanie symboli i oznaczeń

Zrozumienie schematu ideowego wymaga znajomości podstawowych symboli i oznaczeń, które są uniwersalnie stosowane w branży elektrycznej. Pozwalają one na szybką i jednoznaczną interpretację układu instalacji.

Dekodowanie linii: co oznaczają symbole przewodów (L, N, PE)?

Podstawowe oznaczenia przewodów to:

• L przewód fazowy, który doprowadza napięcie do odbiornika.
• N przewód neutralny (zerowy), który stanowi drogę powrotną dla prądu.
• PE przewód ochronny, który służy do połączenia części metalowych instalacji z uziemieniem, zapewniając ochronę przed porażeniem.

Dodatkowo, znormalizowane kolory izolacji przewodów pomagają w ich identyfikacji: przewód PE jest zazwyczaj żółto-zielony, przewód N niebieski, a przewód fazowy może mieć kolor brązowy, czarny lub szary.

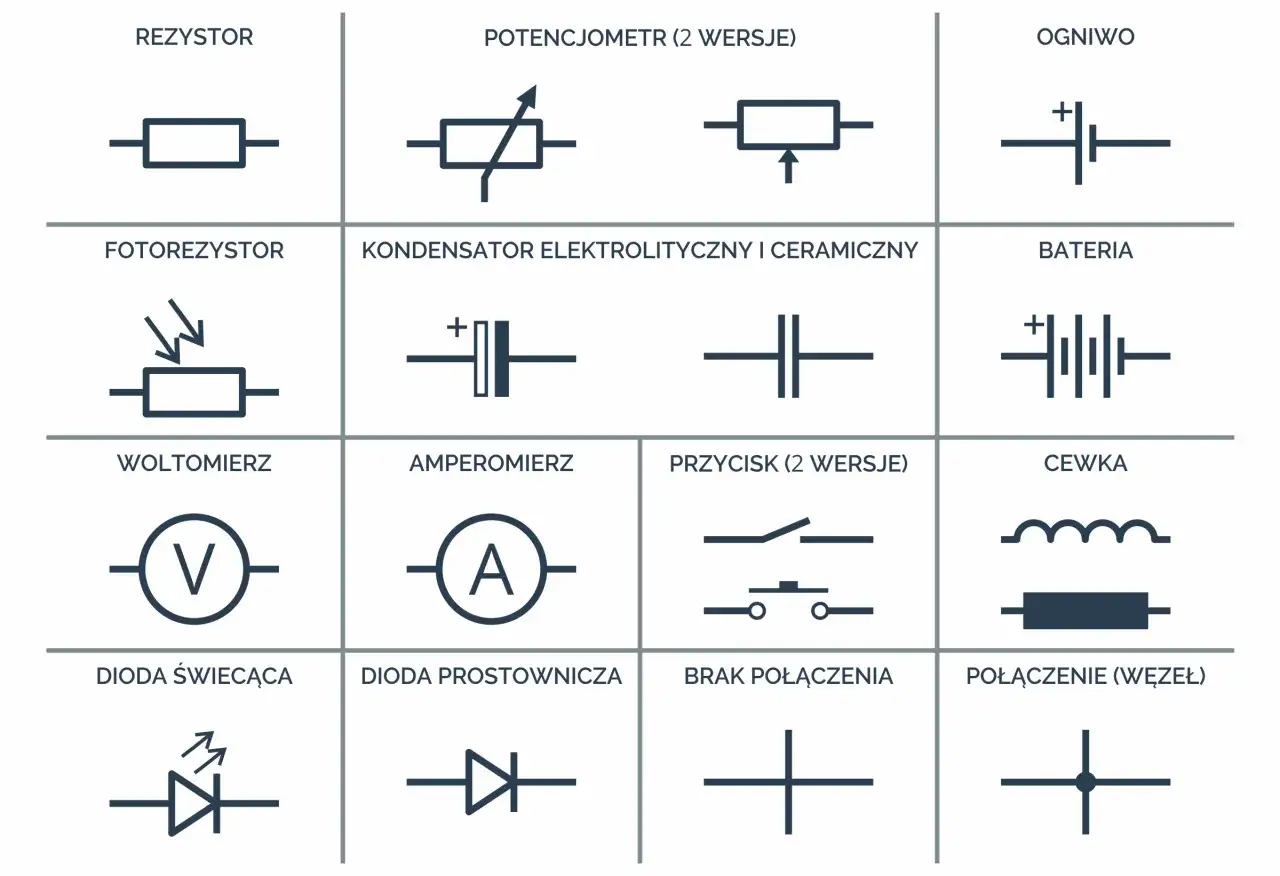

Biblioteka symboli: jak rozpoznać gniazdka, łączniki i punkty świetlne?

Każde urządzenie elektryczne na schemacie jest reprezentowane przez odpowiedni symbol graficzny. Ogólne zasady obejmują:

• Symbole gniazd wtykowych zazwyczaj przedstawiane jako okręgi z odpowiednią liczbą otworów.
• Symbole punktów oświetleniowych często jako okręgi z krzyżykiem lub żarówką w środku.
• Symbole wyłączników i łączników przedstawiane jako przełączniki z odpowiednią liczbą pozycji.
• Symbole bezpieczników zazwyczaj jako prostokąty z linią w środku.

Dokładne znaczenie symboli jest określone w normach, takich jak PN-EN 60617.

Oznaczenia aparatury modułowej: jak interpretować symbole w rozdzielnicy?

W rozdzielnicy każdy aparat modułowy wyłącznik nadprądowy, różnicowoprądowy, stycznik czy przekaźnik musi być jednoznacznie oznaczony. Stosuje się do tego znormalizowane symbole graficzne oraz oznaczenia literowo-cyfrowe, które identyfikują konkretny typ aparatu, jego parametry (np. prąd znamionowy, charakterystyka) oraz przypisany obwód. Pozwala to na szybką identyfikację i ewentualną wymianę lub serwisowanie danego elementu.

Praktyczne tworzenie schematu ideowego: od ręki do oprogramowania

Tworzenie schematu ideowego może odbywać się na różne sposoby, w zależności od potrzeb, złożoności projektu i dostępnych narzędzi. Wybór metody powinien być podyktowany przede wszystkim czytelnością i dokładnością finalnego dokumentu.

Rysunek odręczny czy program komputerowy – co wybrać?

Rysunek odręczny, wykonany na papierze milimetrowym lub w prostym edytorze graficznym, może być wystarczający dla bardzo prostych instalacji lub jako wstępny szkic koncepcyjny. Jest szybki i dostępny dla każdego. Jednak dla bardziej złożonych projektów, wymagających precyzji, łatwości wprowadzania zmian i generowania profesjonalnych dokumentów, zdecydowanie lepszym wyborem jest specjalistyczne oprogramowanie komputerowe. Pozwala ono na stosowanie znormalizowanych bibliotek symboli, automatyczne generowanie list materiałów i zapewnia wysoką jakość techniczną rysunków.

Popularne programy do rysowania schematów elektrycznych (darmowe i profesjonalne)

Na rynku dostępnych jest wiele narzędzi do tworzenia schematów elektrycznych. Do profesjonalnych i najbardziej zaawansowanych należą:

• EPLAN kompleksowe oprogramowanie do projektowania automatyki i instalacji elektrycznych.
• AutoCAD Electrical rozszerzona wersja AutoCAD dedykowana projektowaniu instalacji elektrycznych.
• SEE Electrical popularne narzędzie do tworzenia schematów elektrycznych, dostępne w różnych wersjach.

Dla mniej zaawansowanych użytkowników lub do prostszych projektów dostępne są również darmowe alternatywy, takie jak:

• SEE Electrical FREE darmowa wersja programu SEE Electrical.
• Sonel Schematic program do tworzenia prostych schematów elektrycznych.

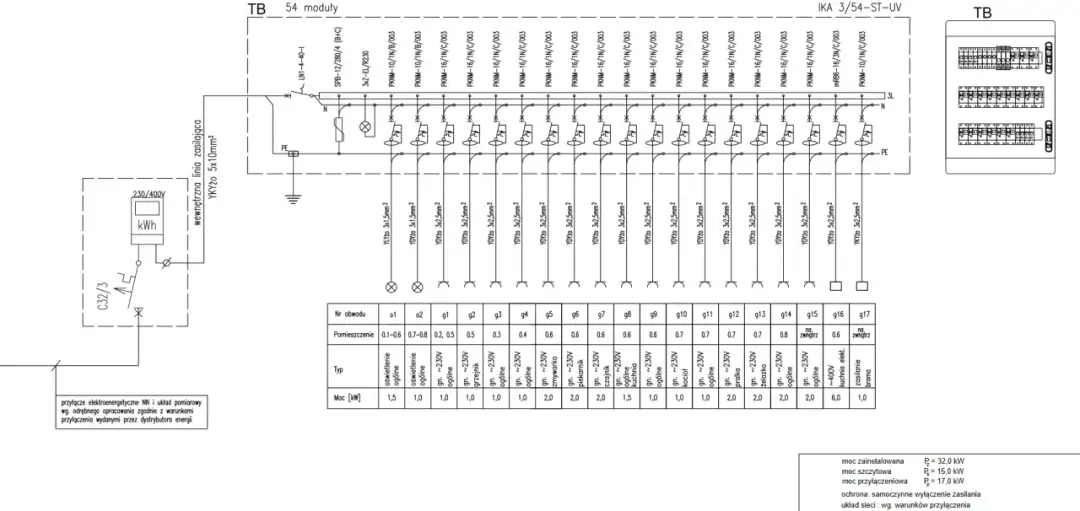

Przykład: analiza uproszczonego schematu ideowego dla domu jednorodzinnego

Uproszczony schemat ideowy dla domu jednorodzinnego zazwyczaj zawierałby:

• Rozdzielnicę główną, z której wychodzą poszczególne obwody.
• Obwody oświetleniowe dla poszczególnych pomieszczeń (np. salon, kuchnia, łazienka, sypialnie).
• Obwody gniazd wtykowych ogólnego przeznaczenia, również z podziałem na strefy (np. pokoje dzienne, korytarze).
• Obwody dedykowane dla urządzeń o dużej mocy, takich jak piekarnik, płyta indukcyjna, pralka, zmywarka, bojler elektryczny.
• Zabezpieczenia dla każdego obwodu, w tym wyłączniki nadprądowe i różnicowoprądowe, a także główny wyłącznik i ogranicznik przepięć.
• Podstawowe oznaczenia przewodów i ich parametry.

Taki schemat pozwala na szybkie zorientowanie się w strukturze instalacji i zaplanowanie prac wykonawczych.

Unikanie błędów: najczęstsze pułapki w projektowaniu schematów ideowych

Nawet przy najlepszych chęciach, w procesie tworzenia schematu ideowego można popełnić błędy, które w przyszłości mogą generować problemy. Świadomość najczęstszych pułapek pozwala na ich uniknięcie.

Brak wydzielonych obwodów dla urządzeń o dużej mocy

Jednym z najpoważniejszych błędów jest podłączanie urządzeń o znacznym poborze mocy (jak płyty indukcyjne, piekarniki elektryczne, bojlery) do ogólnych obwodów gniazd. Prowadzi to do ich przeciążenia, częstego zadziałania zabezpieczeń, a w skrajnych przypadkach nawet do przegrzania przewodów i ryzyka pożaru. Każde takie urządzenie powinno mieć swój własny, dedykowany obwód z odpowiednio dobranym zabezpieczeniem.

Nieprawidłowy dobór lub pominięcie kluczowych zabezpieczeń

Kolejnym częstym błędem jest niewłaściwy dobór wartości wyłączników nadprądowych (np. zbyt duża wartość dla danego przekroju przewodu) lub całkowite pominięcie wyłączników różnicowoprądowych (RCD). Brak odpowiednich RCD stanowi poważne zagrożenie dla życia, a nieprawidłowo dobrane wyłączniki nadprądowe nie zapewnią skutecznej ochrony przed skutkami zwarć i przeciążeń. Niezbędne jest również stosowanie ograniczników przepięć, chroniących elektronikę przed przepięciami sieciowymi.

Przeczytaj również: Recenzja Sony Xperia XZ F8331 - czy warto zainteresować się tym modelem? Opinia.

Niejasne lub niezgodne z normami oznaczenia symboli

Schemat ideowy musi być czytelny i jednoznaczny. Stosowanie nieznanych symboli, niepełnych oznaczeń lub schematów niezgodnych z obowiązującymi normami (np. PN-EN 60617) utrudnia jego interpretację przez inne osoby, w tym elektryków wykonujących prace lub serwisujących instalację. Może to prowadzić do błędów wykonawczych i nieporozumień, a w konsekwencji do problemów z bezpieczeństwem i funkcjonalnością.
